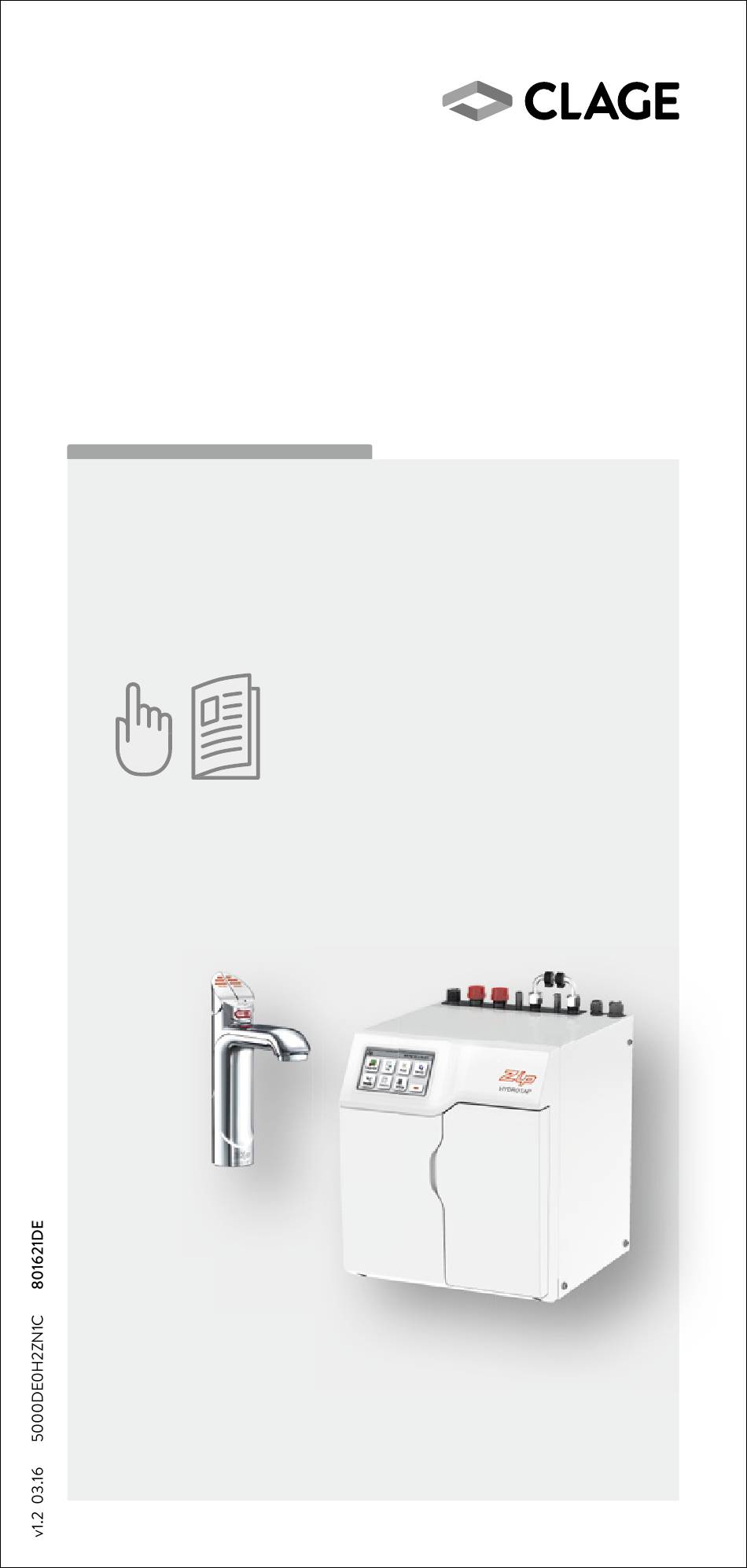

  • Page 1 Gebrauchsanleitung Operating instructions Zip HydroTap G4 B 160 ® Zip HydroTap G4 B 160 ® > >...
  • Page 2 Armatursicherheit Die Kindersicherung verhindert, dass heißes Wasser fl ießt, wenn der Heißwasser-Hebel versehentlich betätigt wird. Diese kann im Menü aktiviert und deaktiviert werden. Aktivierung oder Deaktivierung der Kindersicherung 1. Wählen Sie die [MENÜ]-Schaltfl äche, um in das Hauptmenü zu gelangen 2.
  • Page 3 Bedienung der Armatur Heißwasser-Hebel (ohne Kindersicherung) Betätigen Sie die rote Taste, um heißes Wasser zu zapfen. Wenn die Taste niedergedrückt wird, fl ießt heißes Wasser solange sie festgehalten wird. Wenn die Taste angehoben wird, fl ießt Wasser für eine im Menü einstellbare Zeitdauer zwischen 5 und 15 Sekunden. Anschließend muss die Taste in die Aus-Stellung zurück bewegt werden.
  • Page 4 LED‘s Rote Heißwasser-LED Durchgehend leuchtend Rote LED Temperatur des heißen Wassers ent- spricht der eingestellten Solltemperatur. Langsam blinkend Temperatur des erhitzten Wassers ist nicht innerhalb des eingestellten Bereichs. Sobald die Temperatur wieder in dem eingestellten Bereich ist, hört das Blinken auf. Dies kann einige Minuten dauern.

  • Page 5: Lcd Display

    LCD-Display Der ZIP HydroTap verfügt über einen Touchscreen für leichte Bedie- nung und Einstellung. Andere mögliche Nachrichten im Status-Menü: Status Information Hinweis Safetytaste Das Gerät ist in normalem inaktiv Arbeitsmodus Safetytaste Kindersicherung ist aktiviert Siehe Abschnitt F – aktiv Sicherheit Systemfehler Das Gerät hat einen oder Siehe Abschnitt B mehrere Systemfehler...
  • Page 6 LCD-Display Menü Haupt- Untermenü- Untermenü menü Optionen schnitt Sprache > Deutsch > Gerätedaten > Fehler- > Seriennummer Information speicher > Listen > Filter Daten > Filter spülen > Filter zu- rücksetzen > Reset-Optionen > Kalibrierung Installation > Kalibrierungs- Siedepunkt optionen >...

  • Page 7: Sprache Einstellen

    LCD-Display Bedienung - Abschnitt A Sprache einstellen 1. Wählen Sie die Schaltfl äche [Sprache]. 2. Wählen Sie Ihre gewünschte Menüsprache. 3. Wählen Sie [ ], um ins vorherige Menü zu gelangen oder wählen Sie [HOME], um das Menü zu verlassen. LCD-Display Bedienung - Abschnitt B Systeminformation In diesem Abschnitt können Sie die Seriennummer Ihres Gerätes...

  • Page 8: Installation

    LCD-Display Bedienung - Abschnitt C Installation Sobald Ihr ZIP HydroTap G4 das erste mal angeschlossen wird startet die konfi guration automatisch. Zusätzlich kann man über das [Install]-Menü manuell Konfi gurationen vornehmen. Untermenüs I. Filter spülen II. Filter zurücksetzen III. Kalibrierung Siedepunkt IV.
  • Page 9 LCD-Display Bedienung - Abschnitt C Das ZIP HydroTap ermöglicht es dem Benutzer die Lebensdauer des Filters anzupassen und den Verbrauch des Filters einzustellen (Details hierzu auf Seite 13). II. - Filter zurücksetzen Nach einem Filterwechsel sollte der Zähler zurückgesetzt werden. 1.
  • Page 10 Vorsicht: Jegliche Veränderung der Einstellungen im Service-Menü können Einfl uss auf die Arbeitsweise des Gerätes haben. Diese Einstellungen dürfen nur durch einen Techniker durchgeführt werden. Kontaktieren Sie den Clage Werks- kundendienst für weitere Unterstützung. 1. Wählen Sie die [MENÜ]-Schalt- fl äche, um ins Hauptmenü zu gelangen.
  • Page 11 LCD-Display Bedienung - Abschnitt E Passwort Das ZIP HydroTap ermöglicht es dem Geräte-Verantwortlichen ein Passwort einzustellen, das andere Benutzer daran hindert die vorge- sehenen Einstellungen zu verändern. Passwort einstellen 1. Wählen Sie die [MENÜ]-Schalt- fl äche, um ins Hauptmenü zu gelangen.

  • Page 12: Datum/Zeit Einstellen

    LCD-Display Bedienung - Abschnitt F Einstellungen 1. Wählen Sie die [MENÜ]-Schalt- fl äche, um ins Hauptmenü zu gelangen. 2. Wählen Sie [Einstell]. 3. Wenn Sie eins eingestellt haben, geben Sie Ihr Passwort ein. Im Einstellungsmenü haben Sie Zugriff auf folgende Einstellungen: Datum/Zeit einstellen 1.
  • Page 13 LCD-Display Bedienung - Abschnitt F Filter Das ZIP HydroTap ermöglicht es dem Benutzer die Lebensdauer und den Verbrauch des Filters anzupassen. Anpassung der Filterlebensdauer 1. Wählen Sie die [MENÜ]-Schalt- fl äche, um ins Hauptmenü zu gelangen. 2. Wählen Sie [Einstell]. 3.
  • Page 14 LCD-Display Bedienung - Abschnitt F Energiesparfunktionen Diese Funktion erlaubt es dem ZIP HydroTap in einen Energiesparmo- dus zu wechseln. Es stehen zwei Modi zur Verfügung: „Ruhezustand“ und „AN/AUS-Modus“. Ruhezustand Das Gerät wechselt nach auswählbaren Kriterien in den Ruhezustand. Das Status-Menü zeigt dann „Ruhezustand“ an. Ruhezustand aktivieren 1.
  • Page 15 LCD-Display Bedienung - Abschnitt F AN/AUS-Modus Der AN/AUS-Modus erlaubt es dem Benutzer das Gerät zu einer festgelegten Zeit ein- oder auszuschalten. Pro Tag ist je eine AN/ AUS-Periode möglich. Hinweis: Wird im AUS-Modus Wasser gezapft, so kehrt das Gerät aus dem Energiesparmodus zurück.
  • Page 16 LCD-Display Bedienung - Abschnitt F Sicherheit Änderung der Sicherheitseinstellungen 1. Wählen Sie die [MENÜ]-Schaltfl äche, um ins Hauptmenü zu gelangen. 2. Wählen Sie [Einstell]. 3. Wählen Sie [Sicherheit]. Verbrühschutz Das ZIP HydroTap besitzt als zusätzliche Sicherheitsfunktion einen Verbrühschutz den Sie bei Bedarf auswählen können. Verbrühschutz (de-)aktivieren 1.
  • Page 17 LCD-Display Bedienung - Abschnitt F Zapfdauer Werden die Hebel an der Armatur nach vorne gezogen, so fließt Wasser für 5 – 15 Sekunden. Zapfdauer einstellen 1. Wählen die [MENÜ]-Schaltfläche, um ins Hauptmenü zu gelangen. 2. Wählen Sie [Einstell]. 3. Wählen Sie [Zapfdauer]. 4.

  • Page 18: Allgemeine Reinigung

    Wartung der Filter 7. Vermeiden Sie es die O-Ringe und Filteröffnungen zu berühren, da dies eine bakterielle Kontaminierung der Filterpatrone zur Folge haben kann. 8. Benetzen Sie die O-Ringe mit Wasser, platzieren Sie die Filter- patrone mit dem Frontlabel nach links, wie in der Zeichnung dargestellt.

  • Page 19: Tap Safety

    Tap Safety The safety lock feature is provided to prevent hot water fl owing if the hot lever is inadvertently operated. This function can be activated and deactivated from the touch screen display (Located on the unit in the cupboard). Change the safety settings 1.

  • Page 20: Safety Sensor Calibration

    Safety Sensor Calibration Light intensity varies from site to site, therefore it is recommended that a re-calibration be performed at the time of the installation. All direct natural sun light must be shaded from the HydroTap, during the calibration. This can be achieved by closing any nearby curtains, blinds and so on.
  • Page 21 Tap LED‘s Red Hot Water LED Red LED On all the time This indicates that the hot water is ready. Flashing slowly This indicates that the temperature of hot water is not within the set range. When the hot water is at the set tem- perature, the light will stop flashing.

  • Page 22: Lcd Screen

    LCD Screen Zip HydroTap introduces a ‘TOUCH’ screen for easy setup and oper- ation adjustment. Other possible messages in status window Status Information Notes Safety OFF Product is in normal opera- tion mode Safety ON Safety lock is activated Refer to section F - safety System Fault Product has one or more Refer to section B...

  • Page 23: Lcd Screen Menu

    LCD Screen Menu Sub Menu Sec- Main Menu Sub Menu Options tion Language > English > Product Info > Product serial > System Information number Faults > Lists > Event Log > Filter Flush > Filter Reset > Boiling > Reset options Installation Calibration >...

  • Page 24: Set Language

    LCD Screen operation - Section A Set Language 1. Press the [Language] button. 2. Choose your favourite lan- guage 3. Press [ ] button for the pre- vious menu or press [HOME] button to return to home screen. LCD Screen operation - Section B System Information In this section, you can fi nd your product serial number, check sys- tem fault messages or view the event logs of your product.
  • Page 25 LCD Screen operation - Section C Install Once your Zip HydroTap G4 unit has been installed the fi rst time, it will start automatical to confi gure the system settings. For a manual confi guration you can fi nd the settings in the [Install] menu. Sub menu I.

  • Page 26: Boiling Calibration

    LCD Screen operation - Section C The Zip HydroTap allows the user to adjust the fi lter life and to edit the fi lter usage. (See fi lter details on page 30) II. - Filter Reset After replacing the fi lter, the counters should be reset. 1.
  • Page 27 Service Menu as any changes may aff ect the normal operation of the unit. This can only be done by a technician. Please contact the Clage after sales service for further assistance. 1. Press the [MENU] button for main menu.
  • Page 28 LCD Screen operation - Section E Security The Zip HydroTap allows the appliance coordinator to set up a password to protect against users changing the preferred system settings. To set a password 1. Press the [MENU] button for main menu. 2.

  • Page 29: Set Temperature

    LCD Screen operation - Section F Settings 1. Press the [MENU] button for main menu. 2. Press the [Settings] button. 3. Then enter your 4 digit pass- word if you have set one. In the settings menu you will be able to access the following: Set Date / Time 1.
  • Page 30 LCD Screen operation - Section F Filter Zip HydroTap allows the user to adjust fi lter life and edit fi lter usage. To edit the fi lter life 1. Press the [MENU] button for main menu. 2. Press the [Setting] button. 3.

  • Page 31: Energy Modes

    LCD Screen operation - Section F Energy Modes This mode allows the HydroTap to go into energy saving mode. There are two options available: ‘Sleep Mode’ and ‘ON/OFF Mode’. Sleep Mode In sleep mode the unit will go to “sleep” after a predetermined period of inactivity.
  • Page 32 LCD Screen operation - Section F ON/OFF Mode Menu The ON/OFF Mode allows the user to turn the unit on or off at a specifi c time. One ON/OFF period is possible per day. Note: Any attempt, during OFF mode, to dispense water, will bring the unit out of sleep mode.
  • Page 33 LCD Screen operation - Section F Safety Change the safety settings 1. Press the [MENU] button for main menu. 2. Press the [Setting] button. 3. Press the [Safety] button. Hot Isolation The HydroTap is equipped with a safety mode that allows for addi- tional safety protection, if needed.

  • Page 34: Filter Maintenance

    LCD Screen operation - Section F Dispense Times The ability to change the maximum dispensing time for the hot water has been introduced. The default settings for the maximum dispensing times is 15 seconds. Here, the operator may change both the hot and cold dispensing times to between 5 and 15 seconds, in increments of 1 second.

  • Page 35: General Cleaning

    Filter Maintenance To change the Filter: (See also section C) 1. Open the door of the under sink unit. 2. Relieve system pressure via the filter flush stop cock, a quick open and close will do. Use the bucket to catch the discharge. 3.
  • Page 36 CLAGE GmbH Pirolweg 1–5 21337 Lüneburg Deutschland Telefon: +49 4131 8901-0 Telefax: +49 4131 83200 E-Mail: service@clage.de Internet: www.clage.de Technische Änderungen, Änderungen der Ausführung und Irrtum vorbehalten. Subject to technical changes, 03.16 design changes and errors. 9120-91938...
