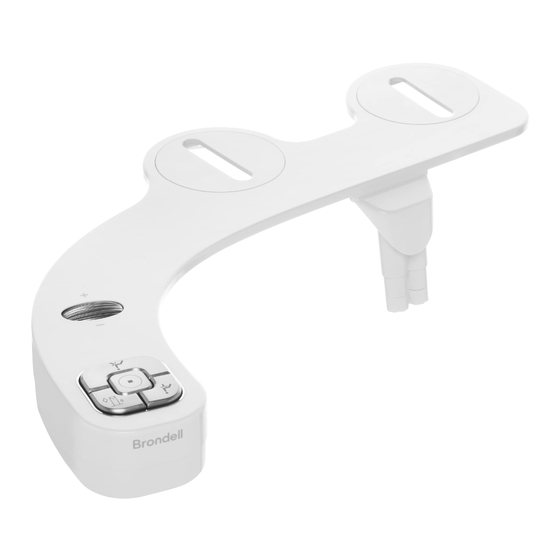

- Page 1 Owner's Manual FreshSpa Thinline Precision Essential Bidet Attachment with Dual Nozzle FSP-250...
- Page 2 Attach proof of purchase to this page. Adjunte prueba de compra a esta página Joindre une preuve d’achat à cette page...
-
Page 3: Table Of Contents
FRESHSPA FSP-250 OWNER’S MANUAL Contents Read this Owner’s Manual for correct installation, use and maintenance of this product. After reading and completing installation, keep this manual in a place that is easily accessible. Product information Product features Product components Product dimensions... -
Page 4: Product Information
PRODUCT INFORMATION Product features • high-quality ABS material with full body panel • separate front (feminine) and rear wash nozzles • hygienic retractable nozzle • self-cleaning nozzle feature • ambient temperature bidet wash • precision adjustable water pressure • ceramic-core internal valve •... -
Page 5: Product Components
PRODUCT INFORMATION Product components Dual nozzle bidet attachment Adjustable T-Valve connector with mounting brackets (2) included rubber cone washer (⅞" x ⅞" x ⅜") 29” braided metal Teflon tape bidet hose... -
Page 6: Product Dimensions
PRODUCT INFORMATION Product dimensions 15.16" 9.2" 6" 0.76" 2.98" 10" 2.04" at deepest point 0.23" thick on control... -
Page 7: Product Installation
NOT at the cold water supply coming from the wall. Cold Water Supply If you do not have access to the fill valve under the toilet tank, contact Brondell Customer INCORRECT Service at 888.542.3355. We may be able to provide alternative options. -
Page 8: Installing The Bidet Attachment
PRODUCT INSTALLATION Installing the bidet attachment 1. Remove the existing toilet seat. a. Lift hinge covers and use flathead or Phillips head screwdriver to remove the mounting bolts. Alternatively, you may need to loosen mounting bolts underneath the seat. b. Remove the toilet seat and set the seat, mounting bolts, and hardware aside. - Page 9 PRODUCT INSTALLATION Installing the bidet attachment 4. Connect the bidet hose to the T-valve. a. The ends of the bidet hose are two different sizes. Determine which is the smaller of the two ends. b. Connect the smaller end of the braided metal bidet hose to the remaining open side of the installed T-valve.
- Page 10 PRODUCT INSTALLATION Installing the bidet attachment 7. Connect the bidet hose to the bidet attachment. Connect open end of bidet hose to the connection underneath the bidet attachment. 8. Turn on the water supply and check for leaks. a. Open the main water supply valve slowly and check for leaks.
-
Page 11: Using The Freshspa
PRODUCT OPERATION Use and Maintenance Using the FreshSpa: To clean the bidet nozzle, push the “Nozzle Cleaning” button and water will wash over the nozzle. Push the “Off” button to turn off nozzle cleaning. Nozzle Cleaning To engage a front wash, push the “Front Wash” button To engage a rear wash, push the “Rear Wash”... -
Page 12: Technical Information
TECHNICAL INFORMATION Product Specifications FRESHSPA THINLINE PRECISION ESSENTIAL BIDET ATTACHMENT WITH DUAL NOZZLE Model FSP-250, dual nozzle, ambient temperature Incoming water pressure range 11.60 psi–116.03 psi / 0.08 MPa–0.8 MPa ° ° ° ° Incoming water temperature range F–158 F / 0 C–70 Flow rate 0.66 gal/min / 2.5 L/min... -
Page 13: Warranty
BRONDELL reserves the right to make such inspections as may be necessary in order to determine the cause of the defect. BRONDELL will not charge for labor or parts in connection with warranty repairs for the first full year from date of purchase on all products except those that may be subject to commercial use limitations. -
Page 14: Contact
Contact: Brondell, Inc. PO Box 470085 San Francisco, CA 94147-0085 1-888-542-3355 support@brondell.com www.brondell.com For questions, contact Brondell Customer Service: 1-888-542-3355 Manufactured by: Brondell, Inc. PO Box 470085 San Francisco, CA 94147-0085 Please retain receipt records for any warranty claims. - Page 15 MANUAL DEL PROPIETARIO DE FRESHSPA FSP-250 Contenido Lea este Manual del Propietario para instalar, utilizar y mantener este producto correctamente. Después de leer y completar la instalación, guarde este manual en un lugar a mano. Información del producto Características del producto...
-
Page 16: Información Del Producto
INFORMACIÓN DEL PRODUCTO Características del producto • separar las boquillas de lavado delanteras y traseras • boquillas higiénicas retráctil • característica de la boquilla de autolimpieza • material ABS de alta calidad con panel de cuerpo entero • lavado de bidé a temperatura ambiente •... -
Page 17: Componentes Del Producto
INFORMACIÓN DEL PRODUCTO Componentes del producto Accesorio de bidé de boquilla doble Ajustable Soportes de Conector de válvula T con montaje ajustables (2) arandela cónica de goma (2.2 cm x 2.2 cm x 1 cm) Manguera para bidé Cinta de Teflón de metal trenzado 73.7 cm... -
Page 18: Dimensiones Del Producto
INFORMACIÓN DEL PRODUCTO Dimensiones del producto 38.51 cm 23.37 cm 15.24 cm 1.93 cm 7.57 cm 25.4 cm 5.18 cm en el punto más 0.58 cm de espesor profundo del control... -
Page 19: Instalación Del Producto
Suministro de agua fría Si no tiene acceso a la válvula de llenado debajo del tanque del inodoro, comuníquese con el INCORRECTO Servicio de Atención al Cliente de Brondell al 888.542.3355. Podríamos ofrecerle opciones alternativas. Revisar la línea de suministro de agua Revise la línea de suministro de agua que... -
Page 20: Instalación Del Accesorio De Bidé
INSTALACIÓN DEL PRODUCTO Instalación del accesorio de bidé 1. Retire el asiento del inodoro existente. a. Levante las tapas de las bisagras y utilice un destornillador de cabeza plana o Phillips para quitar los pernos de montaje. También puede ser necesario aflojar los pernos de montaje que están debajo del asiento. - Page 21 INSTALACIÓN DEL PRODUCTO Instalación del accesorio de bidé 4. Conecte la manguera del bidé a la válvula T. a. Los extremos de la manguera del bidé son de dos tamaños. Determine cuál es el más pequeño de los dos extremos. b.
- Page 22 INSTALACIÓN DEL PRODUCTO Instalación del accesorio de bidé 7. Conecte la manguera del bidé a la válvula T. Conecta el extremo abierto de la manguera del bidé a la conexión que está debajo del accesorio del bidé. 8. Encienda el suministro de agua y compruebe si hay fugas.
-
Page 23: Funcionamiento Del Producto
FUNCIONAMIENTO DEL PRODUCTO Uso y mantenimiento Uso del FreshSpa: Para limpiar la boquilla del bidé, presione el botón de “limpieza de boquilla” y el agua lavará la boquilla. Presione el botón de “apagado” para apagar la limpieza de boquilla. Limpieza de la boquilla Para iniciar un lavado frontal, presione el botón de “lavado frontal”. -
Page 24: Información Técnica
INFORMACIÓN TÉCNICA Especificaciones del producto FRESHSPA THINLINE PRECISION ESSENTIAL BIDET ATTACHMENT WITH DUAL NOZZLE Modelo FSP-250, boquilla doble, temperatura ambiente Rango de presión del agua 11.60 psi–116.03 psi / 0.08 MPa–0.8 MPa de entrada Rango de temperatura del agua ° °... -
Page 25: Garantía
FreshSpa FSP-250 Garantía comercial El período de garantía es de 1 año desde la fecha de compra original para todos los productos Brondell. Las garantías no pueden emplearse en los productos que se utilizan para aplicaciones comerciales, hospitalarias o no residenciales de alto uso. -
Page 26: Contacto
Contacto: Brondell, Inc. PO Box 470085 San Francisco, CA 94147-0085 1-888-542-3355 support@brondell.com www.brondell.com Si tiene preguntas, póngase en contacto con el Servicio de Atención al Cliente de Brondell: 1-888-542-3355 Fabricado por: Brondell, Inc. PO Box 470085 San Francisco, CA 94147-0085... - Page 27 GUIDE D’UTILISATION DU FRESHSPA FSP-250 Table des matières Lisez ce guide d’utilisation pour une installation, une utilisation et un entretien corrects de ce produit. Après avoir lu et terminé l’installation, conservez ce guide dans un endroit facilement accessible. CARACTÉRISTIQUES DU PRODUIT 24 Caractéristiques du produit...
-
Page 28: Caractéristiques Du Produit
CARACTÉRISTIQUES DU PRODUIT Caractéristiques du produit • buses de lavage avant et arrière distinctes • buse rétractable hygiénique • buse auto-nettoyante • matériau ABS et corps monobloc • rinçage à température ambiante • réglage précis de la pression de l’eau •... - Page 29 CARACTÉRISTIQUES DU PRODUIT Composants du produit Bidet à double buse Supports réglables (2) Raccord de valve en T avec rondelle conique en caoutchouc ( 2,2 cm x 2,2 cm x 1 cm ) Tuyau en métal Ruban de Teflon tressé de 73,7 cm...
-
Page 30: Dimensions Du Produit
RENSEIGNEMENTS SUR LE PRODUIT Dimensions du produit 38,51 cm 23,37 cm 15,24 cm 1,93 cm 7,57 cm 25,4 cm 5,18 au point le plus 0,58 cm d’épaisseur profond sur le panneau de commande... -
Page 31: Installation Du Produit
Si vous n’avez pas accès à la valve de remplissage sous le réservoir des toilettes, veuillez contacter le INCORRECT service à la clientèle de Brondell au 888.542.3355. Nous serons peut-être en mesure de vous proposer d’autres solutions. Vérifiez la canalisation d’alimentation en eau. -
Page 32: Installation Du Bidet Adaptable
INSTALLATION DU PRODUIT Installation du bidet adaptable 1. Retirez le siège de toilettes existant. a. Soulevez les couvercles à charnières et utilisez un tournevis à tête plate ou un tournevis cruciforme pour enlever les boulons de montage. Sinon, vous pouvez avoir à... - Page 33 INSTALLATION DU PRODUIT Installation du bidet adaptable 4. Raccordez le tuyau du bidet à la valve en T. a. Les extrémités du tuyau du bidet ont des tailles différentes. Trouvez la plus petite des deux extrémités. b. Raccordez la plus petite extrémité du tuyau en métal tressé...
- Page 34 INSTALLATION DU PRODUIT Installation du bidet adaptable 7. Raccordez le tuyau du bidet au bidet adaptable. Reliez l’extrémité libre du tuyau du bidet au raccord sous le bidet adaptable. 8. Ouvrez l’alimentation en eau et vérifiez s’il y a des fuites. a.
-
Page 35: Utilisation Du Produit
UTILISATION DU PRODUIT Fonctionnement du FreshSpa Utilisation du FreshSpa: Pour nettoyer la buse du bidet, appuyez sur le bouton « Nettoyage de la buse » et celle-ci sera alors nettoyée avec de l’eau. Appuyez sur le bouton « Arrêt » pour mettre fin au nettoyage de la buse. - Page 36 INFORMATIONS TECHNIQUES Spécifications du produit FRESHSPA THINLINE PRECISION ESSENTIAL BIDET ATTACHMENT WITH DUAL NOZZLE Modèle FSP-250, buse double, température ambiante Plage de pression de l’eau entrante 11.60 psi–116.03 psi / 0.08 MPa–0.8 MPa ° ° ° ° Plage de température de l’eau entrante F–158 F / 0 C–70...
-
Page 37: Données Techniques
FreshSpa FSP-250 Garantie commerciale Période de garantie d’un an à partir de la date d’achat originale pour tous les produits Brondell. Les garanties ne s’appliquent pas aux produits qui sont utilisés à des fins commerciales lourdes, à l’hôpital, ou pour d’autres usages intensifs et non résidentiels. - Page 38 San Francisco, CA 94147-0085, 1-888-542-3355 support@brondell.com www.brondell.com Pour toutes questions, communiquez avec le Service à la Clientèle Brondell : 1-888-542-3355 Fabriqué par : Brondell, Inc. PO Box 470085 San Francisco, CA 94147-0085, S’il vous plaît conserver les dossiers de réception des...
- Page 40 #21FSP250-1123...
