myGekko NOVA Manual

GEK.BCO.NOV.0001

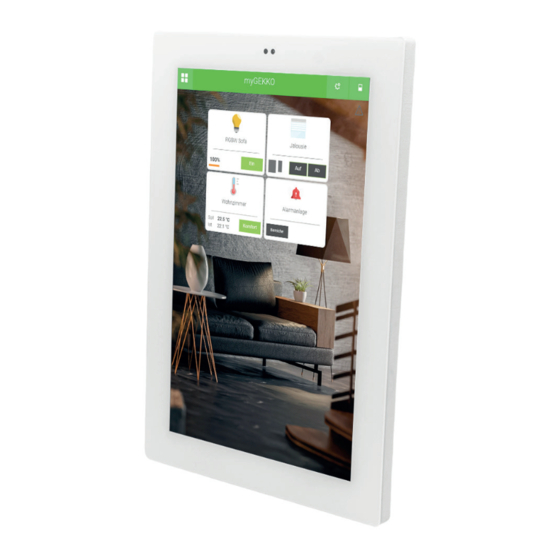

NOVA
Controller | 10,1 Zoll
Controllore | 10,1 pollici
Controller | 10.1 inches
A First Class Product of Europe
A company from South Tyrol
Zum Wiki
Al wiki
To the wiki
wiki.my-gekko.com
myGEKKO | Ekon GmbH
St. Lorenznerstraße 2
I-39031 Bruneck
T. +39 0474 551 820
myGEKKO | EKON Vertriebs GmbH
Fürstenrieder Straße 279a
D-81377 München
T. +49 8921 5470711
info@my-gekko.com
www.my-gekko.com
Version 19.05.23 - MRK.PRB.NOV.0001
eingetragen im Handelsregister in Bozen mit
Steuer- und Eintragungsnummer IT01637750215
DE
Produktbeschreibung
Multifunktionaler DDC-Gebäuderegler mit Touchscreen zur Einbindung verschiede-
ner Geräte und Installationssysteme in die Gebäudeautomatisierung. Die Ein-/Aus-
gänge können mit Multifunktionsmodulen erweitert werden. Integriertes Betriebs-
system mit funktionsfertigen Elementen und Funktionen flexibel konfigurierbar. Mit
eingebauten Sensoren zum Erfassen von Nähe und Helligkeit. Kann als Gebäude-
oder Bereichsregler verwendet werden. Wandmontage.
Sicherheit
VORSICHT! Elektrische Spannung!
Im Innern des Geräts befinden sich ungeschützte spannungsführende Bauteile. Die VDE-Bestimmungen
beachten. Alle zu montierenden Leitungen spannungslos schalten und Sicherheitsvorkehrungen gegen
unbeabsichtigtes Einschalten treffen. Das Gerät bei Beschädigung nicht in Betrieb nehmen Das Gerät
bzw. die Anlage außer Betrieb nehmen und gegen unbeabsichtigten Betrieb sichern, wenn anzunehmen
ist, dass ein gefahrloser Betrieb nicht mehr gewährleistet ist. Das Gerät ist ausschließlich für den sach-
gemäßen Gebrauch bestimmt. Bei jeder unsachgemäßen Änderung oder Nichtbeachten der Bedienungs-
anleitung erlischt jeglicher Gewährleistungs- oder Garantieanspruch. Nach dem Auspacken ist das Gerät
unverzüglich auf mechanische Beschädigungen zu untersuchen. Wenn ein Transportschaden vorliegt,
ist unverzüglich der Lieferant davon in Kenntnis zu setzen. Das Gerät darf nur als ortsfeste Installation
betrieben werden, das heißt nur in montiertem Zustand und nach Abschluss aller Installations- und Inbe-
triebnahmearbeiten und nur im dafür vorgesehenen Umfeld. Für Änderungen der Normen und Standards
nach Erscheinen der Bedienungsanleitung ist Ekon GmbH nicht haftbar.
Technische Daten
Parameter Wert
Gehäuse Rückwand aus Kunststoff und Frontplatte aus Glas
Farbe Weiß, Anthrazit
Hohlwand, Unterputz
Montage
Montageblech
Abmessungen B x H x T / 178,6 x 261,9 x 16,6mm (Gesamttiefe: 42,9mm)
Gewicht 1,2kg
Betriebstemperatur +10 bis +35°C
Lagertemperatur -20 bis +50°C
Luftfeuchtigkeit max. 65% r.F., nicht kondensierend
Betriebsdauer
100% ED für Dauerbetrieb
Spannungsversorgung
24VDC ±10%
Stromverbrauch
max. 1100mA @ 24VDC
Stromverbrauch Ruhe-
220mA
zustand
Stromverbrauch Display 180mA
Stromverbrauch Hinter-
200mA
grundbeleuchtung
Stromverbrauch Audio
250mA
Schnittstellen 1 x RJ45
2 x RS485 mit Abschlusswiderständen
2 x USB 2.0 Typ A (je 500mA)
Sensoren 1 x Helligkeits- und Näherungssensor intern
Prozessor i.MX 8M Mini @ 1.8GHz
Arbeitsspeicher 2GB RAM
Speicher 16GB eMMC
Displaygröße 10,1 Zoll
Bildschirmauflösung 1920 x 1200 Pixel
Farbauflösung 16.7 Millionen
Pixelfehlerklasse 2
LEDs Hintergrundbeleuchtung mit RGB LED
2 x interne Lautsprecher
Audioschnittstelle
1 x integriertes Mikrofon
Bedienung Kapazitive Touch-Oberfläche
Schutzart IP20
Verschmutzungsgrad 2
EMV CE gemäß 2004/108/EG
Zertifizierungen EN62368-1
IT
Descrizione del prodotto
Controllore DDC multifunzionale con touch screen per l'integrazione di vari dispo-
sitivi e sistemi di installazione nell'automazione degli edifici. Gli ingressi/uscite
possono essere ampliati con moduli multifunzione. Il sistema operativo integrato
con elementi e funzioni pronte all'uso può essere configurato in modo flessibile.
Con sensori integrati per rilevare la prossimità e la luminosità. Può essere utilizzato
come controllore di edificio o di area. Montaggio a parete.
Sicurezza
ATTENZIONE! Tensione elettrica!
All'interno dell'apparecchio sono presenti componenti sotto tensione non protetti. Attenersi alle specifi-
che della norma VDE. Scollegare i cavi da montare dall'alimentazione elettrica e adottare tutte le misure
necessarie per impedire un reinserimento accidentale.Non mettere in funzione l'apparecchio danneggia-
to. Spegnere l'apparecchio e/o l'impianto e assicurarlo contro il reinserimento accidentale se si sospetta
che non possa più essere garantito un funzionamento sicuro. L'apparecchio deve essere utilizzato esclu-
sivamente in modo conferme alle normative. In caso die modifiche improprie o mancata osservanza delle
istruzioni per l'uso, decade qualsiasi forma di garanzia. Dopo il disimballaggio, l'apparecchio deve essere
immediatamente controllato per verificare la presenza di eventuali danni meccanici. In caso di danni da
trasporto, informare tempestivamente il fornitore. L'apparecchio deve essere utilizzato unicamente come
installazione fissa, ovvero dopo essere stato montato, al termine di tutti gli interventi di installazione e di
messa in funzione necessari e solo nel contesto previsto. Ekon srl declina ogni responsabilità per even-
tuali modifiche delle norme e degli standard intervenute dopo la pubblicazione delle istruzioni per l'uso.
Dati tecnici
Parametri Valore
Pannello posteriore in plastica e pannello frontale in
Alloggiamento
vetro
Colore Bianco, Grigio
Parete a intercapedine, a incasso
Montaggio
Piastra di montaggio
L x A x P / 178,6 x 261,9 x 16,6mm (Profonditá totale:
Dimensioni
42,9mm)
Peso 1,2kg
Temperatura di esercizio +10 a +35°C
Temperatura di stoccaggio -20 a +50°C
Umidità max. 65% u.r., senza condensa
Periodo di funzionamento 100% ciclo di lavoro funzionamento continuo
Tensione di alimentazione 24VCC ±10%
Consumo di corrente max. 1100mA @ 24VCC
Consumo di corrente in modalità
220mA
idle
Consumo di corrente del display 180mA
Consumo di corrente Ambient
200mA
Light
Consumo di corrente Audio 250mA
1 x RJ45
Interfacce 2 x RS485 con resistenze di terminazione
2 x USB 2.0 tipo A (500mA ciascuno)
Sensori 1 x Sensore di luminosità e prossimità interno
Processore i.MX 8M Mini @ 1.8GHz
RAM 2GB RAM
Spazio 16GB eMMC
Dimensioni del display 10,1 pollici
Risoluzione dello schermo 1920 x 1200 pixel
Risoluzione dei colori 16.7 milioni
Classe di pixel difettosi 2
LED Illuminazione ambientale con LED RGB
2 x altoparlanti interni
Interfaccia audio
1 x microfono integrato
Funzionamento Superficie touch capacitiva
Codice IP IP20
Grado di inquinamento 2
EMC CE secondo 2004/108/EG
Certificazioni EN62368-1
EN
Product description
Multifunctional DDC building controller with touch screen for integrating various
devices and installation systems into building automation. Inputs/outputs can be ex-
panded with multifunction modules. Integrated operating system with ready-to-use
elements and functions flexibly configurable. With built-in sensors to detect proximi-
ty and brightness. Can be used as a building or area controller. Wall mounting.
Security
CAUTION! Electric voltage!
The device contains unprotected live components. Observe the VDE regulations. Disconnect the cables
to be installed from the power supply and take safety precautions against accidental switch-on. In case
of damage do not start the device. Unplug the device or the plant from the power supply and take precau-
tions against accidental switch-on as soon as you assume that operation of the unit under safe circums-
tances is no longer possible. The device is exclusively intended for appropriate use. Any improper use or
non-observance of the operating instructions invalidates the right to claim under guarantee or warranty.
After removing the packaging, check the condition of the unit to assure there is no mechanical damage.
Inform the supplier immediately in case of transport damage. The unit is designed for fixed installations;
this means that it can be used only mounted and after finishing all further installation and commissioning
works, and only in the foreseen environment. Ekon is not liable for modifications of the applied norms
and standards after the publication of the operating instructions.
Technical data
Parameters Value
Housing Plastic back panel and glass front panel
Color White, Gray
Hollow wall, flush-mounted
Mounting
Mounting plate
Dimensions
W x H x D / 178.6 x 261.9 x 16.6mm (Total thickness 43mm)
Weight 1.2kg
Operation temperature +10 to +35°C
Storage temperature -20 to +50°C
Air humidity max. 65% r.H., not condensing
Time of operation 100% duty cycle continuous operation
Power supply 24VDC ±10%
Power consumption max. 1100mA @ 24VDC
Power consumption when idle220mA
Power consumption of the
180mA
display
Power consumption Ambient
200mA
Light
Power consumption Audio 250mA
1 x RJ45
Interfaces 2 x RS485 with terminators
2 x USB 2.0 type A (500mA each)
Sensors 1 x Brightness and proximity sensor internal
Processor i.MX 8M Mini @ 1.8GHz
RAM 2GB RAM
Storage 16GB eMMC
Display size 10.1 inch
Screen resolution 1920 x 1200 pixel
Color resolution 16.7 million
Pixel fault class 2
LEDs Ambient lighting with RGB LED
2 x internal speakers
Audio interface
1 x Integrated microphone
Controls Capacitive touch surface
Protection type IP20
Degree of pollution protection2
EMC CE according to 2004/108/EG
Certifications EN62368-1
