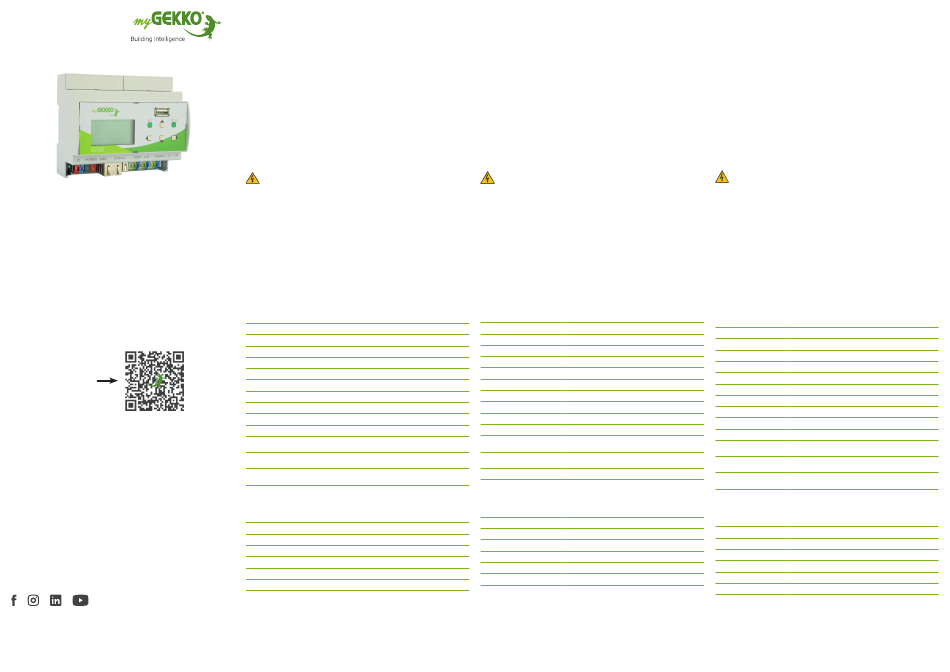

myGekko BASE R08 Manual

GEK.BCO.RBA.0002
BASE R08
Hutschienencontroller
Controllore per montaggio su guida DIN
Building controller for DIN-rail mounting
A First Class Product of Europe
A company from South Tyrol
Zum Handbuch
Al Manuale
To the manual
link.my-gekko.com/thb-base
myGEKKO | Ekon GmbH
St. Lorenznerstraße 2
I-39031 Bruneck
T. +39 0474 551 820
myGEKKO | EKON Vertriebs GmbH
Fürstenrieder Straße 279a
D-81377 München
T. +49 8921 5470711
info@my-gekko.com
www.my-gekko.com
V1.0 - 2022-08 - MRK.PRB.RBA.0002
eingetragen im Handelsregister in Bozen mit
Steuer- und Eintragungsnummer IT01637750215
DE
Produktbeschreibung

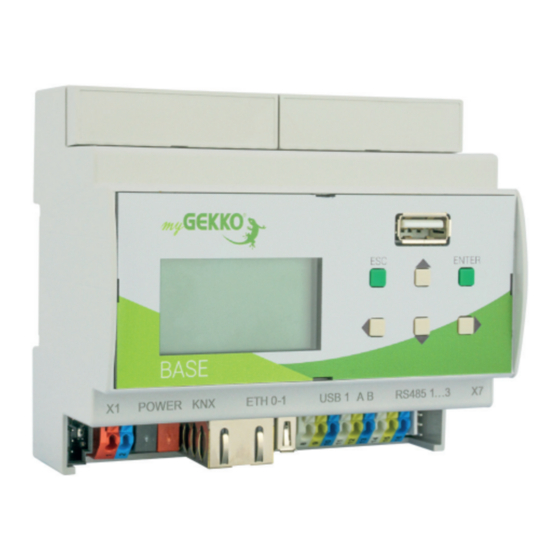

Der myGEKKO BASE R08 REG Controller ist ein leistungsoptimierter Gebäude-
regler für die REG Montage.
Die kompakte Bauweise bietet ein Frontdisplay mit Bedientasten und 1x Front
USB-Port, zugänglich für den Anwender. Die KNX-Schnittstelle, 3x RS485 COM-
Ports, 1x USB-Port und 2x LAN-Ports befinden sich leicht zugänglich für den
Techniker an der Geräteunterseite.
Das Frontdisplay mit Bedientasten ermöglicht eine netzwerkunabhängige
Grundkonfiguration sowie Notfunktion. Konfiguration, Parametrierung und
Bedienung erfolgen browserbasierend. Fernzugriff, -programmierung und
-wartungen sind möglich.
Sicherheit
VORSICHT! Elektrische Spannung!
Im Innern des Geräts befinden sich ungeschützte spannungsführende Bauteile. Die VDE-Bestimmungen
beachten. Alle zu montierenden Leitungen spannungslos schalten und Sicherheitsvorkehrungen gegen
unbeabsichtigtes Einschalten treffen. Das Gerät bei Beschädigung nicht in Betrieb nehmen Das Gerät
bzw. die Anlage außer Betrieb nehmen und gegen unbeabsichtigten Betrieb sichern, wenn anzunehmen
ist, dass ein gefahrloser Betrieb nicht mehr gewährleistet ist. Das Gerät ist ausschließlich für den sach-
gemäßen Gebrauch bestimmt. Bei jeder unsachgemäßen Änderung oder Nichtbeachten der Bedienungs-
anleitung erlischt jeglicher Gewährleistungs- oder Garantieanspruch. Nach dem Auspacken ist das Gerät
unverzüglich auf mechanische Beschädigungen zu untersuchen. Wenn ein Transportschaden vorliegt,
ist unverzüglich der Lieferant davon in Kenntnis zu setzen. Das Gerät darf nur als ortsfeste Installation
betrieben werden, das heißt nur in montiertem Zustand und nach Abschluss aller Installations- und Inbe-
triebnahmearbeiten und nur im dafür vorgesehenen Umfeld. Für Änderungen der Normen und Standards
nach Erscheinen der Bedienungsanleitung ist Ekon GmbH nicht haftbar.
Technische Daten
Parameter Wert
Frontblende Kunststoff
Farbe Grau RAL7035
Montageart Hutschiene (DIN Schiene)
Abmessungen B x H x T / 106,3 x 90,5 x 62 mm
REG Aufbau Einheiten 6TE
Gewicht ca. 220g
Betriebstemperatur 0 °C bis +50 °C
Lagertemperatur -20 °C bis +70 °C
Luftfeuchtigkeit max. 75 % r.F.
Spannungsversorgung 24 V DC (min. 10 V DC; max. 30 VDC)
Stromaufnahme Normal-
200 mA DC - 400mA DC
betrieb
Maximale Dauerstromauf-
0,9 A DC
nahme
Maximale Peakstromauf-
2,0 A DC
nahme
3 x RS485 (nicht galvanisch getrennt)
2 x USB 2.0 Typ A (1 x Frontplatine, 1 x Basisplatine)
Schnittstellen 1 x RIO-Bus über Kabelpeitsche
1 x KNX Klemme 29 V DC kompatibel
2 x Ethernet-Ports
Schutzart IP20
Schutzklasse III
Verschmutzungsgrad 2
EMV EMV Richtlinie 2004/108/EG
Wirkungsweise Typ 1
Softwareklasse A
IT
Descrizione del prodotto
myGEKKO BASE R08 DIN controllore è un controller domotico a prestazioni ottimiz-
zate per il montaggio su guida DIN.
Il design compatto offre un display frontale con tasti di comando e 1 porta USB
frontale, accessibile all'utente. Un'interfaccia KNX, 3 porte COM RS485, 1 porta USB
e 2 porte LAN si trovano sul lato inferiore del dispositivo, accessibili al tecnico.
Il display frontale con tasti di comando consente una configurazione di base
indipendente dalla rete e un azionamento d'emergenza. Configurazione, parame-
trizzazione e funzionamento sono basati su browser. Accesso, programmazione e
manutenzione sono possibili da remoto.
Sicurezza
ATTENZIONE! Tensione elettrica!
All'interno dell'apparecchio sono presenti componenti sotto tensione non protetti. Attenersi alle specifi-
che della norma VDE. Scollegare i cavi da montare dall'alimentazione elettrica e adottare tutte le misure
necessarie per impedire un reinserimento accidentale.Non mettere in funzione l'apparecchio danneggia-
to. Spegnere l'apparecchio e/o l'impianto e assicurarlo contro il reinserimento accidentale se si sospetta
che non possa più essere garantito un funzionamento sicuro. L'apparecchio deve essere utilizzato esclu-
sivamente in modo conferme alle normative. In caso die modifiche improprie o mancata osservanza delle
istruzioni per l'uso, decade qualsiasi forma di garanzia. Dopo il disimballaggio, l'apparecchio deve essere
immediatamente controllato per verificare la presenza di eventuali danni meccanici. In caso di danni da
trasporto, informare tempestivamente il fornitore. L'apparecchio deve essere utilizzato unicamente come
installazione fissa, ovvero dopo essere stato montato, al termine di tutti gli interventi di installazione e di
messa in funzione necessari e solo nel contesto previsto. Ekon srl declina ogni responsabilità per even-
tuali modifiche delle norme e degli standard intervenute dopo la pubblicazione delle istruzioni per l'uso.
Dati tecnici
Parametri Valore
Alloggiamento Plastica
Colore Grigio RAL7035
Tipo di montaggio guida DIN
Dimensioni L x A x P / 106,3 x 90,5 x 62 mm
Unità di montaggio su guida DIN 6 unità
Peso circa 220g
Temperatura di esercizio 0 °C a +50 °C
Temperatura di conservazione -20 °C a +70 °C
Umidità mass. 75 % U.r.
Alimentazione elettrica 24 V CC (min. 10 V CC; mass. 30 V CC)
Consumo di potenza operazione
200 mA CC - 400mA CC
normale
Consumo potenza continuo
0,9 A CC
massimo
Consumo potenza massimo peak 2,0 A CC
3 x RS485 (non galvanicamente isolato)
2 x USB 2.0 tipo A (1 x scheda frontale, 1 x scheda base)
Interfacce 1 x RIO-Bus tramite cablaggio
1 x KNX morsetto 29 V CC compatibile
2 x Ethernet-Ports
Grado di protezione IP20
Classe di protezione III
Grado di imbrattamento 2
EMV EMV linea guida 2004/108/EG
Meccanismo di azione Tipo 1
Classe di software A
EN
Product description
The myGEKKO BASE R08 DIN Controller is a performance-optimized building cont-
roller for DIN rail mounting.
The compact design offers a front display with control buttons and 1x front USB
port, accessible to the user. The KNX interface, 3x RS485 COM ports, 1x USB port
and 2x LAN ports are located on the underside of the device allowing the technician
an easy access.
The front display with control buttons enables a network-independent basic configu-
ration and emergency function. The configuration, parameterization and operation
are browser-based. Access, programming and maintenance also are remotely
possible.
Security
CAUTION! Electric voltage!
The device contains unprotected live components. Observe the VDE regulations. Disconnect the cables
to be installed from the power supply and take safety precautions against accidental switch-on. In case
of damage do not start the device. Unplug the device or the plant from the power supply and take precau-
tions against accidental switch-on as soon as you assume that operation of the unit under safe circums-
tances is no longer possible. The device is exclusively intended for appropriate use. Any improper use or
non-observance of the operating instructions invalidates the right to claim under guarantee or warranty.
After removing the packaging, check the condition of the unit to assure there is no mechanical damage.
Inform the supplier immediately in case of transport damage. The unit is designed for fixed installations;
this means that it can be used only mounted and after finishing all further installation and commissioning
works, and only in the foreseen environment. Ekon is not liable for modifications of the applied norms
and standards after the publication of the operating instructions.
Technical data
Parameters Value
Front panel Plastic
Color Grey RAL7035
Installation method DIN-Rail
Dimensions W x H x D / 106,3 x 90,5 x 62 mm
DIN rail mounting units 6 units
Weight approx. 220g
Operating temperature 0 °C to +50 °C
Storage temperature -20 °C to +70 °C
Humidity max. 75 % r.H.
Power supply 24 V DC (min. 10 V DC; max. 30 VDC)
Power consumption normal
200 mA DC - 400mA DC
operation
Maximum continuous power
0,9 A DC
consumption
Maximum peak power con-
2,0 A DC
sumption
3 x RS485 (not galvanically isolated)
2 x USB 2.0 type A (1 x front board, 1 x base board)
Interfaces 1 x RIO-Bus over cable strip
1 x KNX connector 29 V DC compatible
2 x ethernet ports
Protection degree IP20
Protection class III
Degree of soiling 2
EMC EMV guideline 2004/108/EG
Mode of operation Type 1
Software class A
