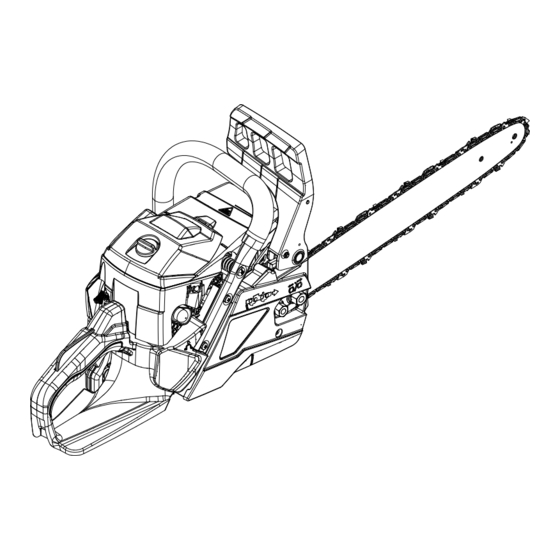

GSH 400 - MTH 4000
I
MANUALE DI USO E MANUTENZIONE
GB
OPERATOR'S INSTRUCTION BOOK
F
MANUEL D'UTILISATION ET D'ENTRETIEN
D
BEDIENUNGSANLEITUNG
E
MANUAL DE INSTRUCCIONES
NL
GEBRUIKSAANWIJZING
3
(38.9 cm
)
P
MANUAL DE INSTRUÇÕES
GR
ΕΓΧΕΙΡΙ∆ΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ
CZ
NÁVOD K POUŽITÍ A ÚDRŽBĚ
SK
NÁVOD NA POUŽITIE A ÚDRŽBU
RUS
PУKOBOДCTBO ПO ЭКCПЛУAТAЦИИ
PL
INSTRUKCJA OBSŁUGI I KONSERWACJI

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the GSH 400 and is the answer not in the manual?

Questions and answers

Related Manuals for Oleo-Mac GSH 400

Summary of Contents for Oleo-Mac GSH 400

  • Page 1 GSH 400 - MTH 4000 (38.9 cm MANUALE DI USO E MANUTENZIONE MANUAL DE INSTRUÇÕES OPERATOR’S INSTRUCTION BOOK ΕΓΧΕΙΡΙ∆ΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ MANUEL D’UTILISATION ET D’ENTRETIEN NÁVOD K POUŽITÍ A ÚDRŽBĚ BEDIENUNGSANLEITUNG NÁVOD NA POUŽITIE A ÚDRŽBU MANUAL DE INSTRUCCIONES PУKOBOДCTBO ПO ЭКCПЛУAТAЦИИ...
  • Page 2 CHAINSAW 56600087 e1*2016/1628*2016/1628SHA2 P*0031*00 2019 0000000000 1-10...
  • Page 6 0,5 mm L8RTF...
  • Page 7 Italiano English Français Deutsch Español Nederlands Português Ελληνικα Česky Slovensky Pусский Polski...
  • Page 9 9. RIMESSAGGIO ___________________ 20 ISTRUZIONI ORIGINALI 10. DATI TECNICI _____________________ 21 Alla gentile clientela 11. DICHIARAZIONE DI CONFORMITÀ ___ 23 Grazie per aver scelto un prodotto Emak. 12. CERTIFICATO DI GARANZIA _________ 24 La nostra rete di rivenditori e officine autorizzate sono a Sua completa disposizione per qualsiasi 13.
  • Page 10 3. NORME DI SICUREZZA esplosiva, infiammabile o in ambienti chiusi. 10. Non toccare la catena o fare manutenzione ATTENZIONE - La motosega, se ben usata, quando il motore è in moto. è uno strumento di lavoro rapido, comodo 11. È proibito applicare alla presa di forza della ed efficace;...
  • Page 11 24. Ricordare che il proprietario o l’operatore è - Eliminare lo spessore in cartone inserito sui responsabile degli incidenti o dei rischi prigionieri barra (C, Fig.5). subiti da terzi o da beni di loro proprietà. - Portare il nottolino tendicatena (D, Fig. 5) a finecorsa, svitando tutta la vite tendicatena (L).
  • Page 12 · Posizionare su di un terreno sgombro, fermare il olio per motori Oleo-Mac / Efco PROSINT 2 e motore e lasciare raffreddare prima di effettuare EUROSINT 2 o un olio motore di alta qualità...
  • Page 13 Utilizzare sempre lubrificante biodegradabile in funzione o caldo. Spostarsi almeno 3 m (eco-lube Oleo-Mac/Efco) specifico per barre dalla posizione in cui è stato effettuato il rifornimento prima di avviare il motore. NON...
  • Page 14 L’e s p o s i z i o n e a l l e v i b ra z i o n i p u ò intermedia (2). Effettuare l’avviamento tirando la causare danni alle persone che soffrono fune d’avviamento. Una volta avviato il motore di problemi di circolazione sanguigna o disattivare il freno catena e attendere alcuni problemi nervosi.
  • Page 15 motore portando la leva starter (B, Fig.13) tutta sinistra (Fig. 11). 3. Quando il freno funziona la catena si verso l’alto (3). arresta immediatamente; rilasciare la leva Non appoggiare la motosega sul terreno acceleratore. se la catena è ancora in movimento. 4.
  • Page 16 rapidamente poco tagliente la catena e dove cadrà la pianta (2 - Fig. 18). aumentare la possibilità di kickback. Praticare ora dalla parte opposta al primo - Mantenere sempre asciutte e pulite le taglio il vero taglio di abbattimento che dovrà impugnature. essere posizionato 4-5 cm più in alto del primo - Tagliando un tronco o un ramo in tensione, (3 - Fig. 18).
  • Page 17 ATTENZIONE - Se il legno si chiude sezione "Il Mondo Outdoor Power Equipment". sulla catena durante il taglio, fermare il motore, alzare il tronco e cambiargli posizione ATTENZIONE - Durante le operazioni di (Fig. 23). Non cercare di liberare la catena manutenzione indossare sempre i guanti tirando l’impugnatura della motosega.
  • Page 18 FILTRO ARIA - Ruotare il pomello (A, Fig. 27) e CARBURATORE Prima di effettuare la regolazione del carburatore, controllare giornalmente il filtro aria (B). Aprire il filtro (B) agendo sulle due linguette (E, Fig.27). pulire il convogliatore avviamento, il filtro Pulire con sgrassante Emak cod.
  • Page 19 TABELLA DI MANUTENZIONE Vi preghiamo di notare che i seguenti intervalli di manutenzione si applicano solamente per le normali condizioni di funzionamento. Se il vostro lavoro quotidiano è più gravoso rispetto al normale gli intervalli di manutenzione devono essere ridotti di conseguenza. Macchina completa Ispezionare: perdite, crepe e usura Controlli: inter ruttore, star ter, leva...
  • Page 20 o è stata modificata. L’uso di una marmitta la catena e la barra. non sottoposta a manutenzione adeguata - Pu l i r e a c c u r a t a m e n t e l e f e r i t o i e d i aumenta il rischio d’incendio e perdita r a f f r e d d a m e n t o d e l c a r t e r g r u p p o dell’udito.
  • Page 21 10. DATI TECNICI GSH 400 - MTH 4000 Cilindrata 38.9 cm Motore 2 tempi Emak Potenza 1.7 kW –1 Nr. giri minimo 3.000 min –1 Nr. giri massimo 12.800 min Bulbo primer Sì Vite tendicatena laterale Sì Avviamento facilitato Sì...
  • Page 22 GSH 400 - MTH 4000 dB (A) 103,2 Pressione acustica EN 11681-1 EN 22868 dB (A) Incertezza 2000/14/EC dB (A) 111,5 Livello di potenza acustica misurato EN 22868 EN ISO 3744 dB (A) Incertezza 2000/14/EC dB (A) Livello potenza acustica garantita...
  • Page 23 Il sottoscritto, dichiara sotto la propria responsabilità che la macchina: Sega a catena 1. Genere: OLEO-MAC GSH 400 / EFCO MTH 4000 2. Marca: / Tipo: 818 XXX 0001 - 818 XXX 9999 3. identificazione di serie: 2006/42/EC - 2014/30/EU - 2000/14/EC - (EU) 2016/1628 - è...
  • Page 24 12. CERTIFICATO DI GARANZIA manomissioni, Questa macchina è stata concepita e realizzata attraverso le più moderne tecniche produttive. • Utilizzo di lubrificanti o combustibili non La Ditta costruttrice garantisce i propri prodotti adatti, per un periodo di 24 mesi dalla data di acquisto •...
  • Page 25 13. RISOLUZIONE DEI PROBLEMI ATTENZIONE: fermare sempre l’unità e scollegare la candela prima di effettuare tutte le prove correttive raccomandato nella tabella sottostante, tranne che venga richiesto il funzionamento dell’unità. Quando si sono verificate tutte le possibili cause e il problema non è risolto, consultare un Centro Assistenza Autorizzato.

  • Page 26: Table Of Contents

    9. STORAGE ________________________ 37 TRANSLATION OF ORIGINAL INSTRUCTIONS 10. TECHNICAL DATA _________________ 38 To our valued customers 11. DECLARATION OF CONFORMITY ____ 40 Thank you for selecting an Emak product. 12. WARRANTY CERTIFICATE __________ 41 Our network of dealers and authorized 13.

  • Page 27: Est

    3. SAFETY PRECAUTIONS 10. Never touch the chain or attempt to service the saw while the engine is running. WARNING - If correctly used, the chainsaw 11. It is prohibited to fit any device other than is a quick, easy to handle and efficient that supplied by the manufacturer.

  • Page 28: Fitting The Bar And Chain

    SAFETY PROTECTIVE CLOTHING direction of rotation of the chain (Fig. 8). - Put down the chain cover, inserting it into its Major cases of chainsaw accidents happen housing and, keeping it pressed against the when the chain hits the operator. While bar, screw on the chain tightener screw working with the chainsaw, always use safety (L, Fig.
  • Page 29 Licensed the instructions on the package. Service Dealer. We strongly recommend the use of 2% (1:50) Oleo-Mac/Efco two cycle engine oil, which is FILLING THE TANK specifically formulated for all air-cooled Stir the mixture well before refuelling.
  • Page 30 (chain brake) assembled - or else the clutch can come loose and cause personal injuries. Always use biodegradable lubricant (eco- lube Oleo-Mac/Efco) which is specific for bar and chain and also respectful towards nature, STARTING THE ENGINE operator health and chain saw’s parts.

  • Page 31: Stopping The Engine

    6. STOPPING THE ENGINE object. Never try to start the saw when the guide bar is in a cut. Hold the front handle firmly Release the throttle lever (C, Fig. 12) and let the with the left hand and put your right foot onto engine return to idle.
  • Page 32 stopped, release the throttle lever. - Take great care when cutting small branches or 4. Release the brake (Fig. 3). shrubs which can block the chain, be thrown back towards you or cause you to lose your balance. BRAKE MAINTENANCE: always keep the chain brake mechanism clean and lubricate OPERATING INSTRUCTIONS the leverage.

  • Page 33: Maintenance

    8. MAINTENANCE to move, to prevent the chainsaw guide bar from getting stuck. EMISSIONS COMPLIANCE If the diameter of the trunk is greater than the This engine, including the emissions control length of the guide bar, make the felling cut as system, must be operated, used and maintained shown in the sequence of Fig.
  • Page 34 increases the risk of kickback. FUEL FILTER - Check the fuel filter periodically. Replace it if too dirty (Fig. 28). CHAIN SHARPENING OIL PUMP (automatic/adjustable) - Flow The pitch of the chain (Fig. 25) is 3/8”. adjustment is pre-set by the manufacturer. Oil Sharpen the chain using protective gloves and a flow can be adjusted by the operator according round file of Ø...
  • Page 35 persists, immediately stop the work and Any unauthorized changes and/or contact an Authorized Service Center to solve use of non-original replacement parts may result in serious injury or death to the the problem. operator or third parties. WARNING - Weather conditions and altitude may affect carburation.
  • Page 36 MAINTENANCE CHART Please note that the following maintenance intervals apply for normal operating conditions only. If your daily work requires longer than normal or harsh cutting conditions are present the suggested intervals should be shortened accordingly. Complete Machine Inspect (Leaks, Cracks, and Wear) Controls (Ignition Switch, Choke Lever, Throttle Check Operation Trigger, Trigger Interlock)

  • Page 37: Storage

    9. STORAGE local waste recycling service. Waste disposal must be carried out with respect for the environment, If the machine is to be stored for long periods: avoiding soil, air and water pollution. - Drain and clean the fuel and oil tank in a well- In all cases, applicable local legislation must ventilated area.

  • Page 38: Technical Data

    10. TECHNICAL DATA GSH 400 - MTH 4000 Displacement 38.9 cm Engine 2 stroke EMAK Power 1.7 kW –1 Min. rpm 3.000 min –1 Max. rpm 12.800 min Primer bulb Lateral chain tensioner screw Starting system No.of pinion teeth Weight without bar and chain 4.5 kg...
  • Page 39 GSH 400 - MTH 4000 dB (A) 103,2 Pressure level EN 11681-1 EN 22868 dB (A) Uncertainty 2000/14/EC dB (A) 111,5 Measured sound power level EN 22868 EN ISO 3744 dB (A) Uncertainty 2000/14/EC dB (A) Guaranteed sound power level...

  • Page 40: Declaration Of Conformity

    The undersigned, declares under its own responsibility that the machine: Chainsaw 1. Type: OLEO-MAC GSH 400 / EFCO MTH 4000 2. Trademark: / Type: 818 XXX 0001 - 818 XXX 9999 3. serial identification 2006/42/EC - 2014/30/EU - 2000/14/EC - (EU) 2016/1628 -...

  • Page 41: Warranty Certificate

    12. WARRANTY CERTIFICATE T h i s m a c h i n e h a s b e e n d e s i g n e d a n d - the machine has been used for improper man ufac t u re d u si ng th e m ost mo d er n purposes or has been modified in any techniques.

  • Page 42: Trouble Shooting Chart

    13. TROUBLESHOOTING WARNING: Always stop unit and disconnect spark plug before performing all of the recommended remedies below except remedies that require operation of the unit. When you have checked all the possible causes listed and you are still experiencing the problem, see your Servicing Dealer.

  • Page 43: Regles De Securite

    1. EXPLICATION DES SYMBOLES ET T R A D U C T I O N D E S I N S T R U C T I O N S REGLES DE SECURITE (Fig.1) ORIGINALES À notre aimable clientèle 1. Lire le manuel avant d’utiliser cette machine. Merci d'avoir choisi un produit Emak.
  • Page 44 ATTENTION : Le système de mise en détériorées, remplacez-les sans délai (Fig. 1). marche de l'unité produit un champ 13. N'utilisez pas la tronçonneuse dans un but électromagnétique de très basse intensité. autre que ceux indiqués dans le manuel (voir Ce champ peut créer des interférences avec pag. 48).

  • Page 45: Montage Guide Et Chaine

    revendeur habituel pour choisir le vêtement qui place et, en le tenant bien appuyé contre la répond le mieux à vos exigences. barre, vissez la vis du tendeur de chaîne (L, Fig. 7) afin que l'encliquetage (D, Fig. 5) Assurez-vous que le vêtement choisi ne gêne entre dans le trou (G) de la barre.
  • Page 46 Les proportions correctes huile/essence illustrées · Placez au sol, coupez le moteur et laissez-le dans la notice sont adaptées à l'utilisation d'huile pour moteurs Oleo-Mac/Efco PROSINT 2 et refroidir avant de procéder au ravitaillement. EUROSINT 2 ou d'huile moteur de haute qualité...
  • Page 47 Coupez toujours le moteur avant de procéder Utiliser toujours lubrifiant biodégradable au ravitaillement. Ne faites jamais l'appoint (eco-lube Oleo-Mac/Efco) spécifique pour de carburant lorsque le moteur tourne ou s'il barre et chaine dans le plus grand respect de est encore chaud. Restez à au moins 3 m de la la nature, de la santé...

  • Page 48: Arret Du Moteur

    Moteur noyé ATTENTION - Quand le moteur est chaud - Basculez l’interrupteur de marche/arrêt sur la n’utilisez pas le starter pour le faire démarrer. position STOP (B, Fig. 13). - Dévissez la vis sur le capot (A, Fig. 27). ATTENTION - N’utilisez le dispositif - Retirez le capot.

  • Page 49: Utilisation

    7. UTILISATION mécanisme du frein de chaîne soit toujours propre et lubrifiez l’ensemble des leviers. Vérifiez L’inhalation prolongée des gaz d’échappement du l’usure du ruban du frein. L’épaisseur minimum moteur, de l'huile pulvérisée de la chaîne et de la doit être de 0.30 mm. poussière de bois peut représenter un risque pour la santé.
  • Page 50 en tension, faites attention à ne pas vous faire Pratiquez maintenant, du côté opposé à la surprendre par le relâchement instantané de la première coupe, la véritable entaille d’abattage tension du bois. qui devra être positionnée 4-5 cm plus haut par - Faites extrêmement attention en coupant les rapport à...

  • Page 51: Entretien

    validité. environ 1/3 du diamètre (1 - Fig. 22). Terminez la coupe par la partie supérieure (2 - Fig. 22). Le niveau de CO2 de ce moteur est disponible sur ATTENTION - Si le guide coince dans une le site Internet d'Emak (www.myemak.com), à la entaille, arrêtez le moteur, soulevez le section “The Outdoor Power Equipment World”.
  • Page 52 les bords avec une lime plate. déformé, remplacez-le. GUIDE - Tournez le guide et vérifiez que les trous ATTENTION - Ne montez jamais une de lubrification sont dégagés d’éventuelles chaîne neuve sur un pignon usé. impuretés. FILTRE A AIR - Tourner le pommeau (A, Fig. 27) N’utilisez pas de carburant (mélange) pour les et contrôlez tous les jours le filtre à...
  • Page 53 TABLEAU D'ENTRETIEN Les intervalles d'entretien signalés ici sont valables exclusivement en cas de conditions normales de fonctionnement. Si le travail quotidien s'avère plus contraignant que prévu, réduire en conséquence les intervalles d'entretien. Machine complète Vérifier : fuites, craquelures et niveau d'usure Contrôles : interrupteur, starter, levier d'accélérateur et Vérifier le fonctionnement levier de blocage d'accélérateur...

  • Page 54: Remissage

    PRÉCAUTION – Si le pot d'échappement - Pour vider le carburateur, démarrer le moteur est endommagé il doit être remplacé. et en attendre l'arrêt (le fait de laisser du S'il se bouche fréquemment, le rendement du mélange dans le carburateur pourrait catalyseur s'en trouve réduit.

  • Page 55: Donnees Techniques

    10. DONNEES TECHNIQUES GSH 400 - MTH 4000 Cylindrée 38.9 cm Moteur 2 temps Emak Puissance 1.7 kW –1 Nombre de tours/min au ralenti 3.000 min –1 Nombre de tours/min à plein régime 12.800 min Pompe primer Vis tendeuse de chaîne latérale Démarrage facilité...
  • Page 56 GSH 400 - MTH 4000 dB (A) 103,2 Pression acoustique EN 11681-1 EN 22868 dB (A) Incertitude 2000/14/EC dB (A) 111,5 Niveau de puissance acoustique mesuré EN 22868 EN ISO 3744 dB (A) Incertitude 2000/14/EC dB (A) Niveau puissance acoustique assuré...

  • Page 57: Declaration De Conformité

    Je soussigné, déclare sous sa propre responsabilité que la machine: Tronçonneuse 1. Catégorie: OLEO-MAC GSH 400 / EFCO MTH 4000 2. Marque: / Type: 818 XXX 0001 - 818 XXX 9999 3. identification de série 2006/42/EC - 2014/30/EU - 2000/14/EC - (EU) 2016/1628 -...

  • Page 58: Certificat De Garantie

    12. CERTIFICAT DE GARANTIE Cette machine a été conçue et réalisée avec les - d’absence manifeste d’entretien, techniques de production les plus modernes. Le - d ’ u t i l i s a t i o n i n c o r r e c t e o u d e fabricant garantit ses produits pendant une manipulation du produit, période de 24 mois à...

  • Page 59: Résolution Des Problèmes

    13. GUIDE AU RÉSOLUTION DES PROBLÈMES ATTENTION : toujours arrêter l'outil et débrancher la bougie avant d'intervenir selon les indications du tableau ci-dessous, sauf indication contraire. Si le problème persiste après avoir vérifié toutes les causes possibles indiquées, contacter un Centre d'Assistance Agréé.

  • Page 60: Est Sicherheitshinweise

    9. LÄNGERUNG _____________________ 71 ÜBERSETZUNG DER ORIGINALANLEITUNGEN 10. TECHNISCHE ANGABEN ___________ 72 Verehrte Kunden 11. KONFORMITATS-ERKLARUNG _______ 74 Danke für Ihre Wahl eines Produkts von Emak. 12. GARANTIESCHEIN ________________ 75 U n s e r H ä n d l e r n e t z u n d u n s e r e Vertragswerkstätten stehen jederzeit zu Ihrer...

  • Page 61: 3. Sicherheitsvorkerungen

    3. SICHERHEITSVORKERUNGEN und frei von Hindernissen ist. Schneiden Sie nicht in der Nähe von elektrischen Kabeln. ACHTUNG - Bei richtiger Anwendung ist 8. Schneiden Sie immer in stabiler und sicherer die Kettensäge ein schnelles, bequemes Stellung. und wirkungsvolles Arbeitsgerät; falls Sie 9.

  • Page 62: Schwert- Und Kettenmontage

    Sie ausschließlich Schiene und Kette lt. an Ihren Fachhändler. Herstellerempfehlung (Seite 72). 23. Bewahren Sie dieses Handbuch sorgfältig auf und lesen Sie es vor jeder Inbetriebnahme der Maschine. - Ziehen Sie die Schutzabdeckung (Abb. 3) in 24. Der Besitzer bzw. Bediener ist in jedem Fall Richtung des vorderen Handgriffs, um zu für die Unfälle oder Risiken gegenüber überprüfen, daß...

  • Page 63: 5. Anlassen

    Anleitungen auf der Packung mit Benzin. Wir empfehlen die Verwendung von Öl für 2-Takt- · Um Brand- und Verbrennungsgefahr zu Motoren Oleo-Mac/Efco 2% (1:50), das speziell reduzieren, vorsichtig mit dem Kraftstoff für alle luftgekühlten 2-Takt-Motoren ausgelegt umgehen. Er ist hochentzündlich.
  • Page 64 Handhabung von Treibstoff. Stellen Sie den Spezialschmiermittel für Stangen und Ketten Motor vor dem Tanken unbedingt ab. Füllen (eco-lube Oleo-Mac/Efco), um die Umwelt Sie niemals Treibstoff in eine Maschine mit zu schonen, Bedienungsmann Gesundheit laufendem oder heißem Motor. Entfernen Sie...
  • Page 65 - Diese Anweisung gilt auch für Linkshänder. mit am Schnittgut befindlicher Schiene. Mit Nehmen Sie zum Mähen eine geeignete der linken Hand den vorderen Handgriff gut Haltung ein. festhalten, den rechten Fuß in das Unterteil des hinteren Handgriffes setzen (Abb.  15). Die Für Personen mit Kreislaufstörungen und Startschnur einige Male ziehen, bis man die nervösen Leiden können Vibrationen...

  • Page 66: Motor Abstellen
