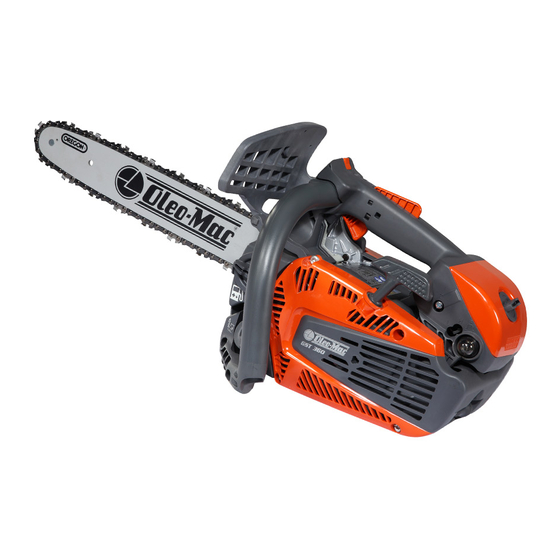

Oleo-Mac GST 360 Operators Instruction Book
  1. Manuals
  2. Brands
  3. Oleo-Mac Manuals
  4. Chainsaw
  5. GST 360
  6. Operators instruction book

Oleo-Mac GST 360 Operators Instruction Book

Hide thumbs
Table of Contents

  • English

  • Français
    • Regles de Securite
    • Tronconneuse
    • Normes de Securite
    • Montage Guide et Chaine
    • Mise in Route
    • Arret du Moteur
    • Utilisation
    • Entretien
    • Remissage
    • Donnees Techniques
    • Declaration de Conformité
    • Certificat de Garantie
    • Résolution des Problèmes

  • Deutsch
    • Bauteile der Kettensäge
    • Erlauterung der Symbole und Sicherheitshinweise
    • Sicherheitsvorkerungen
    • Schwert- und Kettenmontage
    • Anlassen
    • Gebrauch
    • Motor Abstellen
    • Wartung
    • Längerung
    • Technische Angaben
    • Konformitats-Erklarung
    • Garantieschein
    • Störungsbehebung

  • Русский
    • Знaчение Предупред И Тельных Cимвoлoв И Прaвилa Безoпacнocти
    • Составные Части Электропилы
    • Мeры Прeдосторожности
    • Монтаж Шины И Цепи
    • Пуск
    • Остановка Двигатeля
    • Правила Пользования
    • Обслуживаниe
    • Xранение
    • Тeхничeскиe Характeристики
    • Заявление О Соответствии
    • Гарантийный Сeртификат
    • Поиск И Устранение Неисправностей
