Jamara Lipo 20 Instructions

No. 413117
SK - Návod na použitie
GB - Instruction
Vylúčenie zodpovednosti
Firma JAMARA e.K. nenesie žiadnu zodpovednosť za škody, ktoré vzniknú na výrobku alebo jeho
prostredníctvom, pokiaľ tieto škody vzniknú nesprávnou obsluhou alebo nesprávnym používaním
výrobku. Zodpovednosť za správnu obsluhu a správne používanie výrobku nesie výhradne zákaz-
ník. Toto sa týka hlavne montáže, procesu nabíjania, používania až k výberu oblasti použitia. Za
týmto účelom sa prosím zoznámte s návodom na použitie, ktorý obsahuje dôležité informácie a
upozornenia.
Vyhlásenie o zhode
Týmto firma JAMARA e.K. vyhlasuje, že Produkt „LiPo 20 Charger 2S/3S, No. 413117" je v
súlade so smernicami 2014/30/EU, 2014/35/EU a 2011/65/EU.
Úplné znenie vyhlásenia o zhode EÚ je dostupné na nasledovnej internetovej adrese:
www.jamara-shop.com/Conformity
Pred uvedením modelu do prevádzky si prosím pozorne prečítajte celý návod na
použitie a bezpečnostné informácie.
Upozornenie! Varovania/bezpečnostné pokyny sa musia prečítať v celom
rozsahu! Slúžia na Vašu bezpečnosť a môžu zabrániť nehodám / zraneniam.
Technické údaje:
Vstupné napätie: AC 100 - 240V | 50/60Hz | 25W
Výstupné napätie 8,4 V (2S 7,4 V) / 12,6 V (3S 11,1 V)
Typy batérií/článkov: LiPo / 2S 7,4 V; 3S 11,1 V
Nabíjací prúd: 1,6 A | 20 W
Najdôležitejšie informácie:
• Integrovaný balancér nabíjania pre 2 až 3 lipo články
• Maximálna bezpečnosť (nenabíja hlboko vybité články)
• Nabíjací prúd do 20 W pri 1,6 A
• Automatické zastavenie nabíjania po dosiahnutí napätia na konci nabíjania
• Podporuje 2S;7,4V a 3S;11,1V lítium-polymérové batérie s konektorom XH od 1600mAh vyššie
• 2 farebné stavové LED diódy
Dôležité poznámky o vhodnosti batérie:
Uistite sa, že používate len lítiovo-polymérové batérie s pripojením balancéra XH. S
nabíjačkou sa môžu používať len tieto batérie. Iné pripojenia a typy batérií sa nesmú používať
(riziko požiaru v dôsledku opačnej polarity alebo prebitia).
Informujte sa u výrobcu batérie, či je vaša batéria vhodná. Používajte len LiPo akumulátory
s kapacitou najmenej 1600 mAh (inak hrozí nebezpečenstvo požiaru v dôsledku nadmerného
nabíjacieho prúdu). Ak používate batérie s kapacitou menšou ako 1600 mAh, batérie musia byť
schválené pre nabíjací prúd 1600 mA (rýchle nabíjanie). Informujte sa u výrobcu batérie, či vaša
batéria spĺňa tieto požiadavky.
K nabíjačke môžete naraz pripojiť len jednu batériu. Nabíjanie 2 batérií súčasne NIE JE
povolené a spôsobí poškodenie batérie alebo nabíjačky (nebezpečenstvo požiaru).
1
Lipo 20
Charger 2S/3S
2 3
General information
JAMARA e.K. is not liable for any damage caused to the product itself or through this, provided this
is due to improper operation or handling errors. The Customer alone bears the full responsibility for
the proper use and handling, including without limitation, the assembly, the charging process, the
use and choice of the operation area. Please refer to the operating and user instructions, it contains
important information and warnings.
Certificate of Conformity
Hereby JAMARA e.K. declares that the product „LiPo 20 Charger 2S/3S, No. 413117"
complies with Directive 2014/30/EU, 2014/35/EU and 2011/65/EU.
The full text of the EU Declaration of Conformity is available at the following Internet
address: www.jamara-shop.com/Conformity
Read the complete instructions and security instructions carefully before using the model.
Caution! Please fully and carefully read warnings/ safety instructions. These are for
our own security and can avoid accidents/injuries.
Technical data:
Input: AC 100 - 240V | 50/60Hz | 25W
Output: 8,4 V (2S 7,4 V) / 12,6 V (3S 11,1 V)
Battery types/Cells LiPo / 2S 7,4 V; 3S 11,1 V
Charging current: 1,6 A | 20 W
Highlights:
• Integrated charge balancer for 2 to 3 lipo cells
• Maximum safety (does not charge deeply discharged cells)
• Charging current up to 20 Watt at 1.6Ampere
• Automatic charge stop when final charge voltage is reached
• Supports 2S;7.4V and 3S;11.1V lithium polymer batteries with XH connector from 1600mAh
• 2 colored status LED's
Important notes on the suitability of the battery:
Make sure to use only lithium polymer batteries with XH balancer connector. Only these may
be used with the charger. Other connections and battery types must not be used (fire hazard due
to reverse polarity or overcharging may result).
Please contact the manufacturer of your battery to find out whether your battery is suitable. Only
LiPo batteries with a capacity of at least 1600mAh must be used (otherwise there is a risk of
fire due to excessive charging current). If you use batteries with a capacity below 1600mAh, the
batteries must be approved for a charging current of 1600mA (Speedcharging). Please ask the
manufacturer of your battery if your battery meets these requirements.
You may only connect one single battery to the charger at a time. Charging 2 batteries at
the same time is NOT allowed and will cause damage to the battery or charger (fire hazard).

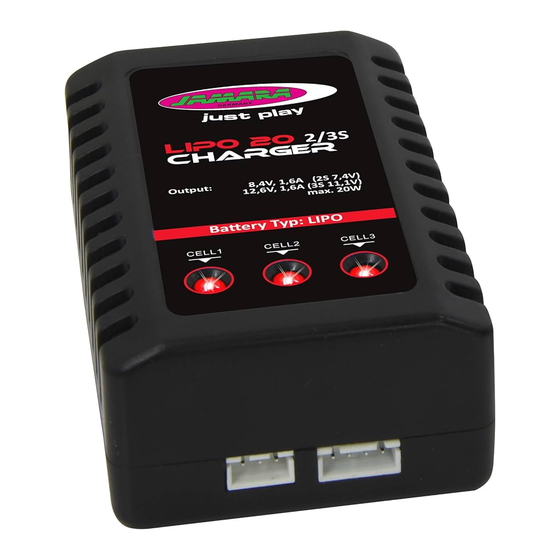

1. vstup 100 - 240 V
2. pripojenie balancéra 2 články
3 . pripojenie balancéra 3 články
4. stavové LED diódy
4
1. Power Slot 100 - 240 V
2. 2S Balancer
3. 3S Balancer
4. Status LEDs
