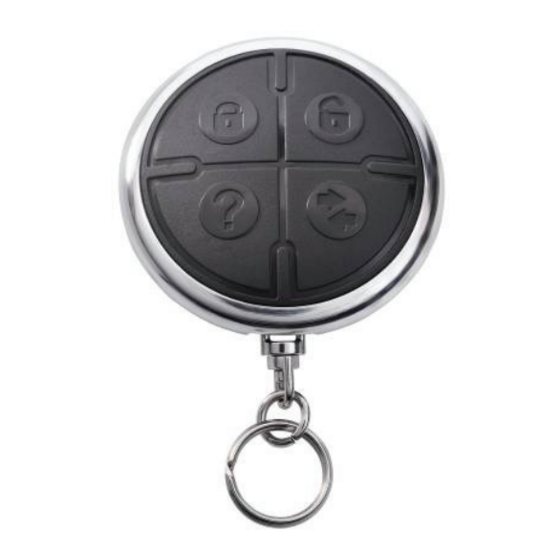

Abus FU8100 Manual

Wireless remote control

Hide thumbs

page of 60

/ 60
Bookmarks

Available languages

Quick Links

Download this manual

Wireless remote control 2WAY (GB)

Commande à distance radio 2WAY (FR)

Draadloze afstandsbediening 2WAY (NL)

Telecomando radio 2WAY (IT)

Trådløs fjernbetjening 2WAY (DK)

BOM-No.:12004002

Funk-Fernbedienung

2WAY

FU8100

Need help?

Do you have a question about the FU8100 and is the answer not in the manual?

Questions and answers

Summary of Contents for Abus FU8100

Page 1 Funk-Fernbedienung 2WAY Wireless remote control 2WAY (GB) Commande à distance radio 2WAY (FR) Draadloze afstandsbediening 2WAY (NL) Telecomando radio 2WAY (IT) Trådløs fjernbetjening 2WAY (DK) FU8100 BOM-No.:12004002...
Page 2 Vorwort Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieser Funkfernbedienung. Mit diesem Gerät haben Sie ein Produkt erworben, das nach dem heutigen Stand der Technik gebaut wurde. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.
Page 3 Technische Daten Funkfrequenz 868.6625 MHz Sendeleistung max. 10mW Reichweite Senden ca. 30m, Empfangen ca.10 m (abhängig von den Umgebungsbedingungen) Spannungsversorgung Lithium Batterie / CR 2450 Li-Mn Betriebstemperatur -10 bis +55 °C Luftfeuchtigkeit Abmessungen ØxH=50x15mm Gewicht 30 g Sicherheitsgrad Zertifizierungen, Zulassungen EN50131-3 und Standards T014A Telefication...
Page 4 Einleitung Die FU8100 Funkfernbedienung ist optionales Zubehör für die Funkalarmzentrale Secvest. Sie arbeitet bidirektional und gibt Ihnen die Möglichkeit die Alarmzentrale aus einer bestimmten Entfernung zu Aktivieren oder zu Deaktivieren. Außerdem können Sie den momentanen Status der Zentrale mit Hilfe der Fernbedienung abfragen. Einer Taste...
Page 5 Bedienung Die Belegung der Tasten ist in der folgenden Abbildung dargestellt. Sie können Ihre Alarmzentrale nur mit der Fernbedienung bedienen, wenn Sie sich in ihrer Nähe befinden (je nach Umgebungsbedingungen bis zu 30 Meter). LED2 System System aktivieren deaktivieren LED1 LED3 Belegung frei Systemstatus...
Page 6 Deaktivierungstasten für drei Sekunden wird ein Überfallalarm ausgelöst. Nach Betätigen der Fernbedienung erhalten Sie über die integrierten LEDs die entsprechende Rückmeldung der Alarmzentrale. Folgende Meldungen sind möglich: LED1 LED2 LED3 LED4 Aktiviert Deaktiviert Grün Grün Intern akt. Störung Gelb* Gelb* Gelb* Gelb* Sendebe-...
Page 7 Einlernen Wählen Sie im Benutzermenü der Secvest einen Benutzer aus, dem Sie die Fernbedienung zuweisen möchten. Zum Einlernen führen Sie dann die Schritte, die in der Bedienungsanleitung der Funkalarmzentrale beschrieben sind, durch. Programmierung Wie Sie die freie Taste der Fernbedienung programmieren können (Werkseinstellung: Intern aktivieren), lesen Sie bitte in der Beschreibung Ihrer Alarmzentrale nach.
Page 8 Batteriewarnhinweise Das Gerät wird über eine 3V Lithium Batterie mit Gleichspannung versorgt. Um eine lange Lebensdauer zu garantieren und Brände und Verletzungen zu vermeiden beachten Sie bitte die folgenden Hinweise: • Entsorgen Sie die Batterie nicht über den Hausmüll • Die Batterie darf keiner Wärmequelle oder Sonneneinstrahlung direkt ausgesetzt werden und an keinem Ort mit sehr hoher Temperatur...
Page 9 Optionen Anzeige der Rückmeldung Bei gleichzeitigem Drücken der beiden linken Tasten für ca. 4s schalten Sie die Funktion AN oder AUS. Jamming Erkennung Bei gleichzeitigem Drücken der beiden rechten Tasten für ca. 4s schalten Sie die Funktion AN oder AUS. alle 4 LED’s leuchten rot auf AUS: alle 4 LED’s leuchten grün auf...
Page 10 • Kein Jamming, Fernbedienung innerhalb des Empfangsbereiches Grüne LED 4 blinkt bis die Rückmeldung empfangen wurde (max 12s). Dann erfolgt die Statusanzeige. • Jamming vorhanden Grüne LED 4 blinkt bis 60s. Sobald Jamming detektiert wurde, leuchten alle 4 LED’s rot auf. Jamming AUS/Anzeige AN •...
Page 11 Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie: 1995/5/EG Richtlinie über Funkanlagen und Telekommu- nikationseinrichtungen und die gegenseitige Anerkennung ihrer Konformität. Die Konformitätserklärung ist zu beziehen unter: ABUS Security-Center GmbH & Co. KG 86444 Affing GERMANY www.abus-sc.com info@abus-sc.com...
Page 12 Preface Dear customers, many thanks for your purchase of this wireless remote control. In choosing our product, you now have a piece of equipment that is built according to state-of- the-art technology. This product complies with current domestic and European regulations. Conformity has been proven, and all related certifications are available from the manufacturer on request.
Page 13 Technical data Radio frequency 868.6625 MHz Transmission power Max. 10 mW Range Transmit approx. 30 m, received approx. 10m (depending on the surrounding conditions) Power supply Lithium battery / CR 2450 Li-Mn 3 V Battery life up to 2 Years Operating temperature -10 °C to +55 °C Humidity...
Page 14 Introduction The FU8100 wireless remote control is an optional accessory for the Secvest wireless alarm centre. It functions bidirectionally and allows you to activate and deactivate the alarm centre from a defined distance. You can also query the current status of the centre using the remote control.
Page 15 Operation The key layout is shown in the following diagram. You can only operate the alarm centre using the remote control when you stand next to it (up to 30 metres away, depending on the surrounding conditions). LED2 Activate Deactivate the system the system LED1...
Page 16 The remote control is additionally equipped with a panic function. A panic alarm is triggered when the activate and deactivate buttons are pressed simultaneously for three seconds. After pressing the buttons on the remote control, you receive an appropriate response from the alarm centre over the built-in LEDs. The following responses are possible: LED 1 LED 2...
Page 17 Learning In the Secvest user menu, select a user to be allocated to the remote control. Carry out the steps detailed in the installation instructions of the wireless alarm centre to start the learning process. Programming To find out how to program the free button on the remote control (default setting: activate partition), consult the relevant system descriptions of your alarm centre.
Page 18 Battery warning! The device is supplied with direct current from a 3 V lithium battery. To guarantee a long working life and avoid fire and injury, please note the following: • Do not dispose of the battery in domestic waste. •...
Page 19 Options Feedback displays Pressing both keys on the left simultaneously for approx. 4 seconds switches the function ON or OFF. Jamming detection Pressing both keys on the right simultaneously for approx. 4 seconds switches the function ON or OFF. All 4 LEDs light up red OFF: All 4 LEDs light up green The selected mode remains following a battery change!
Page 20 • No jamming, remote control inside the reception range. Green LED “4” flashes until feedback is received (max. 12 seconds). This is followed by the status display. • Jamming present Green LED “4” flashes for up to 60 seconds. All 4 LEDs light up red as soon as jamming is detected.
Page 21 This product complies with the requirements of the EU directive: 1995/5/EC “Directive on radio and telecommunications terminal equipment and the mutual recognition of their conformity”. The declaration of conformity can be ordered from: ABUS Security-Center GmbH & Co. KG 86444 Affing GERMANY www.abus-sc.com info@abus-sc.com...
Page 22 Préface Chère cliente, cher client. Nous vous remercions de l’achat de cette commande à distance radio. Par l’achat de ce produit, vous disposez maintenant d’un appareil développé selon l’état actuel de la technique. Ce produit est conforme aux exigences des directives européennes et nationales en vigueur.
Page 23 Fiche technique Fréquence radio 868,6625 MHz Puissance d'émission max.10 mW Portée Transmettez env. 30 m, recevoir env. 10m (en fonction des conditions ambiantes) Alimentation batterie lithium / CR 2450 Li-Mn 3V Température de fonctionnement -10 à +55 °C Humidité de l’air Dimensions ØxH=50x15 mm Poids...
Page 24 Introduction La commande à distance radio FU8100 est un accessoire optionnel destiné à la centrale d'alarme sans fil Secvest. Elle est bidirectionnelle et permet d'activer ou de désactiver la centrale d'alarme à une certaine distance. De plus, elle permet d'interroger l'état actuel de la centrale. Vous pouvez vous-même attribuer une fonction souhaitée à...
Page 25 Utilisation La figure ci-après présente l'affectation des touches. Vous ne pouvez utiliser la centrale d'alarme à l'aide de la commande à distance, si vous êtes à proximité de cette dernière (suivant les conditions ambiantes, 30 mètres au maximum). LED2 Activation du Désactivation du système système...
Page 26 En complément, la commande à distance est dotée d'une fonction anti-agression. Une alarme anti-agression se déclenche lors d'une pression simultanée sur les touches d'activation et de désactivation pendant trois secondes. A l'issue d'un actionnement de la commande à distance, les LEDs intégrées indiquent la réponse correspondante de la centrale d'alarme.
Page 27 Apprentissage Dans le menu utilisateur de la Secvest, sélectionnez un utilisateur auquel vous souhaitez attribuer la commande à distance. Pour un apprentissage, effectuez les étapes décrites dans les instructions de service de la centrale d'alarme sans fil. Programmation Consultez les instructions de service de votre centrale d'alarme pour en savoir plus sur la manière de programmer la touche librement programmable de la commande à...
Page 28 Avertissements concernant la batterie L'appareil est alimenté en tension continue par une batterie lithium de 3 V. Pour assurer une vie de longue durée de la batterie et éviter les incendies et les préjudices corporels, tenez compte des consignes ci-après : •...
Page 29 Options Affichage de la réponse Une pression simultanée des deux touches gauches pendant env. 4s active ou désactive la fonction. Détection de brouillage Une pression simultanée des deux touches droites pendant env. 4s active ou désactive la fonction. les 4 LED sont toutes rouges OFF: les 4 LED sont toutes vertes Le mode est conservé...
Page 30 • Aucun brouillage, la commande à distance est dans le périmètre de réception La LED 4 verte clignote jusqu'à réception de la réponse (12s maxi.). L'état est affiché ensuite. • Présence de brouillage La LED verte 4 clignote 60s maxi. Aussitôt qu'un brouillage a été...
Page 31 Ce produit est conforme aux exigences de la directive européenne: Directive 1995/5/CE, R&TTE (Radio and Telecommunications Terminal Equipment) et la reconnaissance de leur conformité mutuelle. La déclaration de conformité est disponible auprès de: ABUS Security-Center GmbH & Co. KG 86444 Affing GERMANY www.abus-sc.com info@abus-sc.com...
Page 32 Voorwoord Geachte klant, we bedanken u voor de aankoop van deze draadloze afstandsbediening. Met dit toestel heeft u een product aangekocht dat met de allernieuwste techniek tot stand gebracht is. Dit product voldoet aan de eisen van de geldende Europese en nationale richtlijnen. De conformiteit is aangetoond, en de overeenkomstige verklaringen en documenten zijn bij de fabrikant gedeponeerd.
Page 33 Technische gegevens Frequentie 868.6625 MHz Zendvermogen max.10 mW Bereik uitzenden ca. 30 m, opvangen ca. 10m (afhankelijk van de omgevingscondities) Spanningsvoeding Lithium batterij / CR 2450 LiMn3V Bedrijfstemperatuur -10 °C tot +55 °C Luchtvochtigheid Afmetingen ØxH=50x15mm Gewicht 30 g Veiligheidsgraad Conform met EN 50131-3 T014A Telefication...
Page 34 Inleiding De FU8100 draadloze afstandsbediening is een optioneel toebehoren voor de draadloze alarmcentrale Secvest. Ze werkt bidirectioneel en geeft u de mogelijkheid de alarmcentrale van op een bepaalde afstand te activeren of te deactiveren. Bovendien kan u met behulp van de afstandsbediening op elk moment de status van de centrale opvragen.
Page 35 Bediening De toewijzing van de toetsen wordt op de volgende afbeelding weergegeven. U kan uw alarmcentrale alleen met de afstandsbediening bedienen als u zich in haar bevindt (afhankelijk van de omgevingscondities tot op 30 meter). LED2 Systeem Systeem activeren deactiveren LED3 LED1 Toewijzing vrij...
Page 36 Bovendien is de afstandsbediening met een overvalfunctie uitgerust. Bij gelijktijdig indrukken van de activerings- en deactiveringstoets gedurende drie seconden wordt er een overvalalarm geactiveerd. Na het gebruik van de afstandsbediening krijgt u via de geïntegreerde LEDs het overeenkomstige antwoord van de alarmcentrale.
Page 37 Inlezen Kies in het gebruikersmenu van de Secvest een gebruiker uit waaraan u de afstandsbediening wil toewijzen. Om het in te lezen voert u dan de stappen uit die in de bedieningsinstructies van de draadloze alarmcentrale beschreven zijn. Programmering Hoe u de vrije toesten van de afstandsbediening programmeert (fabrieksinstelling: deelgebeid activeren), leest u u in de beschrijving van uw alarmcentrale.
Page 38 Waarschuwingen i.v.m. de batterij Het toestel wordt door een 3 V lithium batterij van gelijkspanning voorzien. Om een lange levensduur te garanderen en brand en verwondingen te voorkomen dient u de volgende aanwijzingen in acht te nemen: • Voer de batterij niet via het huisvuil af. •...
Page 39 Opties Weergave van het antwoord Als u de twee linkertoetsen gedurende ca. 4 sec ingedrukt houdt, schakelt u de functie IN of UIT. Herkenning jamming Als u de twee rechtertoetsen gedurende ca. 4 sec ingedrukt houdt, schakelt u de functie IN of UIT. AAN: alle 4 LED's branden rood UIT:...
Page 40 • Geen jamming, afstandsbediening binnen het ontvangstbereik Groene LED 4 knippert tot het antwoord is ontvangen (max 12 sec). Daarna volgt de statusweergave. • Jamming aanwezig Groene LED 4 knippert max. 60 sec. Wanneer jamming is vastgesteld, branden alle 4 LED's rood.
Page 41 Dit toestel voldoet aan de eisen van de EU-richtlijn: 1995/5/EG Richtlijn over draadloze installaties en telecommunicatieinrichtingen en de overeenkomstige erkenning van hun conformiteit. Deze conformiteitsverklaring is verkrijgbaar onder: ABUS Security-Center GmbH & Co. KG 86444 Affing GERMANY www.abus-sc.com info@abus-sc.com...
Page 42 Prefazione Gentile cliente, La ringraziamo per aver acquistato questo telecomando radio. Con questo apparecchio ha acquistato un prodotto tecnologicamente avanzato. Questo prodotto adempie ai requisiti richiesti dalle direttive europee e nazionali in vigore. La conformità è stata comprovata e le dichiarazioni e la documentazione corrispondenti sono depositate presso la ditta produttrice.
Page 43 Dati tecnici Frequenza radio 868,6625 MHz Potenza di trasmissione max.10 mW Portata transmetere ca. 30 m, recevere ca. 10m (a seconda delle condizioni ambientali) Alimentazione di tensione Batteria al litio / CR 2450 Li-Mn 3 V Temperatura di da -10 a +55 °C funzionamento Umidità...
Page 44 Introduzione Il telecomando FU8100 è un accessorio opzionale della Centrale allarme radio Secvest. Funziona in modo bidirezionale e offre all'utente la possibilità di attivare o disattivare la centralina d'allarme da una una determinata distanza. Il telecomando consente inoltre di verificare lo stato momentaneo della centralina.
Page 45 Utilizzo La funzione dei tasti è descritta nell'immagine seguente. È possibile comandare la propria centrale d'allarme mediante il telecomando solo nei pressi della centrale (fino a 30 metri, a seconda delle condizioni ambientali). LED2 Attivazione Disattivazione del sistema del sistema LED1 LED3 Funzione a scelta...
Page 46 Il telecomando è dotato di una funzione supplementare antiintrusione. Premendo contemporaneamente i tasti di attivazione e disattivazione per tre secondi scatta l'allarme antifurto. Dopo aver premuto i tasti del telecomando compare sui LED integrati il relativo segnale di conferma della centrale di allarme. Sono possibili i seguenti segnali: LED1 LED2...
Page 47 Apprendimento Scegliere nel menu utente del Secvest un utente a cui assegnare il telecomando. Per imparare compiere tutti i passaggi descritti nelle istruzioni per l'uso della centrale allarme radio. Programmazione Possibilità di programmazione del tasto libero del telecomando (impostazione di fabbrica: Attivazione settore), leggere attentamente le parti relative nella descrizione della propria centrale di allarme.
Page 48 Avvertenza batteria Il dispositivo è alimentato da una batteria al litio da 3 V con tensione continua. Per garantire una lunga durata e per evitare incendi e lesioni rispettare la seguente avvertenze: • Non smaltire le batterie come rifiuti domestici •...
Page 49 Opzioni Indicazione del segnale di conferma Premendo contemporaneamente i due tasti di sinistra per circa 4 secondi, vengono attivate le funzioni ON o OFF. Riconoscimento jamming Premendo contemporaneamente i due tasti di destra per circa 4 secondi, vengono attivate le funzioni ON o OFF. i 4 LED si illuminano di rosso OFF: i 4 LED si illuminano di verde...
Page 50 • Nessun jamming, telecomando all'interno dell'area di ricezione Il LED verde 4 lampeggia finché non viene ricevuto il segnale di conferma (max 12 sec.). Segue l'indicazione di stato. • Jamming presente Il LED verde 4 lampeggia fino a 60 secondi. Non appena viene rilevato il jamming, tutti i 4 LED si illuminano di rosso.
Page 51 Questo apparecchio adempie ai requisiti richiesti dalla direttiva UE: Direttiva 1995/5/CE relativa ai radiotrasmittenti e agli impianti di telecomunicazione e riconoscimento reciproco di conformità. La conformazione di conformità può essere richiesta a: ABUS Security-Center GmbH & Co. KG 86444 Affing GERMANY www.abus-sc.com info@abus-sc.com...
Page 52 Forord Kære kunde. Tak, fordi du har valgt at købe denne trådløse fjernbetjening. Dette apparat er et produkt, som er bygget iht. den nyeste tekniske udvikling. Produktet opfylder kravene i de gældende europæiske og nationale retningslinjer. Overensstemmelsen er dokumenteret, de pågældende erklæringer og dokumenter befinder sig hos producenten.
Page 53 Tekniske data Radiofrekvens 868,6625 MHz Sendeeffekt max.10 mW Rækkevidde Send ca.30 m, modtaget ca.10 m (afhængigt af omgivelsesbetingelserne) Spændingsforsyning Litiumbatteri / CR 2450 Li-Mn 3 V Driftstemperatur -10 til +55 °C Luftfugtighed Mål ØxH=50x15 mm Vægt 30 g Sikkerhedsgrad I overensstemmelse med EN50131-3, T014A Telefication Miljøklasse...
Page 54 Indledning Den trådløse fjernbetjening FU8100 er et tilbehør (option) til den trådløse alarmcentral Secvest. Den arbejder bidirektionalt og gør det muligt at aktivere eller deaktivere alarmcentralen fra en bestemt afstand. Desuden kan du forespørge på centralens aktuelle status ved hjælp af fjernbetjeningen.
Page 55 Betjening Tasternes funktioner vises i illustrationen nedenfor. Du kan kun betjene alarmcentralen med fjernbetjeningen, hvis du befinder dig i nærheden (afhængigt af omgivelsesbetingelserne op til 30 meter). LED2 Deaktivering af Aktivering af systemet systemet LED1 LED3 Frit valg af funktion (fra Forspørgsel på...
Page 56 Desuden er fjernbetjeningen udstyret med en overfaldsfunktion. Hvis der trykkes samtidigt på aktiverings- og deaktiveringstasten i tre sekunder, udløses en overfaldsalarm. Når der trykkes på fjernbetjeningen, modtager du den tilsvarende tilbagemelding fra alarmcentralen via de integrerede LED'er. Følgende meldinger er mulige: LED1 LED2 LED3...
Page 57 skal du gennemføre de trin, som er beskrevet i betjeningsvejledningen til den trådløse alarmcentral. Programmering Hvordan du kan programmere den fri tast på fjernbetjeningen (fra fabrikken: aktivering af delområde), kan du læse i beskrivelsen af alarmcentralen. Batteriskift Åbn batterirummet på bagsiden af fjernbetjeningen. Fjern det tomme batteri, og udskift det med et batteri af samme type (CR 2450, Li-Mn 3 V).
Page 58 • Batteriet må ikke brændes. • Batteriet må ikke komme i berøring med vand. • Batteriet må ikke skilles ad, stikkes i eller beskadiges. • Batterikontakterne må ikke kortsluttes. • Batteriet må ikke komme i hænderne på små børn. • Batteriet er ikke genopladeligt. Optioner Visning af tilbagemeldingen Hvis der trykkes samtidigt på...
Page 59 Reaktion Jamming FRA/visning FRA • Kommando sendes, ingen yderligere visning. Jamming TIL/visning FRA • Kommando sendes, ingen yderligere visning. Jamming TIL/visning TIL • Ingen jamming, fjernbetjening uden for modtageområdet Grøn LED 4 blinker 30 sek. til 60 sek. • Ingen jamming, fjernbetjening inden for modtageområdet Grøn LED 4 blinker, indtil tilbagemeldingen blev modtaget (maks.
Page 60 (maks. 12 sek.). Derefter følger statusvisningen. Dette apparat opfylder kravene i følgende EU-direktiv: 1995/5/EF direktiv om radio- og teleterminaludstyr samt gensidig anerkendelse af udstyrets overensstemmelse. Overensstemmelseserklæringen kan rekvireres hos: ABUS Security-Center GmbH & Co. KG 86444 Affing GERMANY www.abus-sc.com info@abus-sc.com...
