Installation Guide
Guía de instalación
Guide d'installation

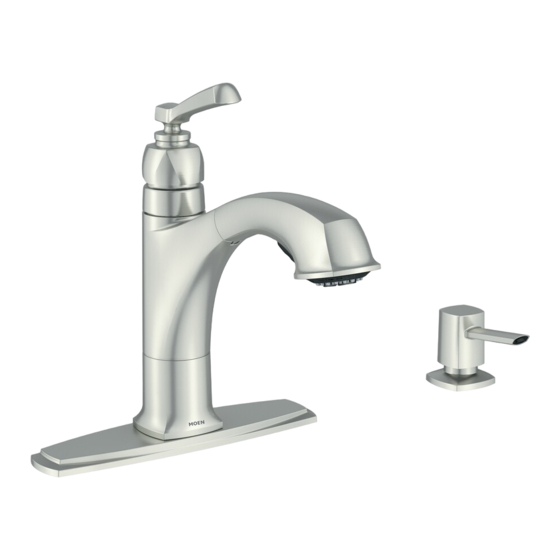

ONE HANDLE PULLOUT KITCHEN FAUCET
WITH SOAP DISPENSER
MEZCLADORA MONOMANDO RETRÁCTIL PARA
COCINA CON DOSIFICADOR DE JABÓN
ROBINET DE CUISINE À BEC RÉTRACTABLE ET UNE
POIGNÉE AVEC DISTRIBUTEUR DE SAVON
OUTILS UTILES
Par mesure de sécurité et
pour faciliter l'installation,
Moen suggère l'utilisation des
outils suivants.
INS2228A - 5/15
MODEL 87659SRS
MODELO 87659SRS
Icon Legend/Leyenda de Iconos/
Légende des icônes
Above sink
Below sink
Encima del lavabo
Debajo del fregadero
Au-dessus de l'évier
Sous l'évier
CAUTION — TIPS FOR REMOVAL OF OLD FAUCET:
Always turn water supply OFF before removing existing faucet or
disassembling the valve. Open faucet handle to relieve water pressure
PRECAUCIÓN — CONSEJOS PARA CAMBIAR LA LLAVE MEZCLADORA:
Siempre CIERRE la toma de agua antes de quitar la llave existente o desmontar la válvula.
Abra la llave para liberar la presión, y asegúrese de que esté bien cerrada el agua.
UGGESTIONS POUR ENLEVER L'ANCIEN ROBINET :
Toujours couper l'alimentation en eau avant d' e nlever ou de démonter le
robinet. Ouvrir le robinet pour libérer la pression d'eau et pour s'assurer que
l'alimentation en eau a bien été coupée.
MODÈLE 87659SRS
