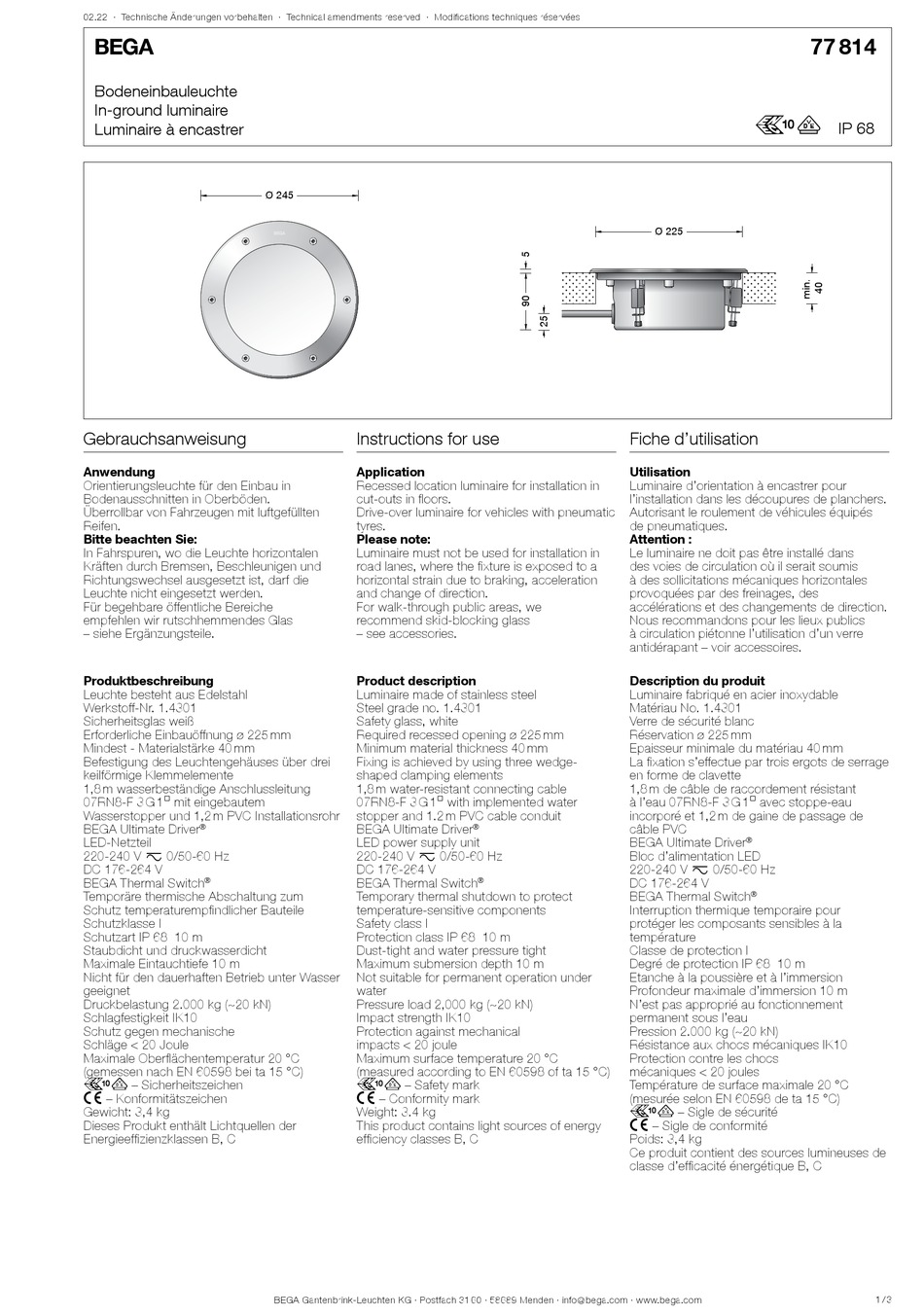

BEGA 77 814 Instructions For Use

In-ground luminaire

Advertisement

Quick Links

02.22 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Bodeneinbauleuchte
In-ground luminaire
Luminaire à encastrer
Gebrauchsanweisung
Anwendung
Orientierungsleuchte für den Einbau in
Bodenausschnitten in Oberböden.
Überrollbar von Fahrzeugen mit luftgefüllten
Reifen.
Bitte beachten Sie:
In Fahrspuren, wo die Leuchte horizontalen
Kräften durch Bremsen, Beschleunigen und
Richtungswechsel ausgesetzt ist, darf die
Leuchte nicht eingesetzt werden.
Für begehbare öffentliche Bereiche
empfehlen wir rutschhemmendes Glas
– siehe Ergänzungsteile.
Produktbeschreibung
Leuchte besteht aus Edelstahl
Werkstoff-Nr. 1.4301
Sicherheitsglas weiß
Erforderliche Einbauöffnung ø 225 mm
Mindest - Materialstärke 40 mm
Befestigung des Leuchtengehäuses über drei
keilförmige Klemmelemente
1,8 m wasserbeständige Anschlussleitung
07RN8-F 3 G 1@ mit eingebautem
Wasserstopper und 1,2 m PVC Installationsrohr
BEGA Ultimate Driver
®
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-264 V
BEGA Thermal Switch
®
Temporäre thermische Abschaltung zum
Schutz temperaturempfindlicher Bauteile
Schutzklasse I
Schutzart IP 68 10 m
Staubdicht und druckwasserdicht
Maximale Eintauchtiefe 10 m
Nicht für den dauerhaften Betrieb unter Wasser
geeignet
Druckbelastung 2.000 kg (~20 kN)
Schlagfestigkeit IK10
Schutz gegen mechanische
Schläge < 20 Joule
Maximale Oberflächentemperatur 20 °C
(gemessen nach EN 60598 bei ta 15 °C)
r – Sicherheitszeichen
c  – Konformitätszeichen
Gewicht: 3,4 kg
Dieses Produkt enthält Lichtquellen der
Energieeffizienzklassen B, C
Ø 245
Instructions for use
Application
Recessed location luminaire for installation in
cut-outs in floors.
Drive-over luminaire for vehicles with pneumatic
tyres.
Please note:
Luminaire must not be used for installation in
road lanes, where the fixture is exposed to a
horizontal strain due to braking, acceleration
and change of direction.
For walk-through public areas, we
recommend skid-blocking glass
– see accessories.
Product description
Luminaire made of stainless steel
Steel grade no. 1.4301
Safety glass, white
Required recessed opening ø 225 mm
Minimum material thickness 40 mm
Fixing is achieved by using three wedge-
shaped clamping elements
1,8 m water-resistant connecting cable
07RN8-F 3 G 1@ with implemented water
stopper and 1.2 m PVC cable conduit
BEGA Ultimate Driver
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-264 V
BEGA Thermal Switch
Temporary thermal shutdown to protect
temperature-sensitive components
Safety class I
Protection class IP 68 10 m
Dust-tight and water pressure tight
Maximum submersion depth 10 m
Not suitable for permanent operation under
water
Pressure load 2,000 kg (~20 kN)
Impact strength IK10
Protection against mechanical
impacts < 20 joule
Maximum surface temperature 20 °C
(measured according to EN 60598 of ta 15 °C)
r – Safety mark
c  – Conformity mark
Weight: 3.4 kg
This product contains light sources of energy
efficiency classes B, C
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Fiche d'utilisation
Utilisation
Luminaire d'orientation à encastrer pour
l'installation dans les découpures de planchers.
Autorisant le roulement de véhicules équipés
de pneumatiques.
Attention :
Le luminaire ne doit pas être installé dans
des voies de circulation où il serait soumis
à des sollicitations mécaniques horizontales
provoquées par des freinages, des
accélérations et des changements de direction.
Nous recommandons pour les lieux publics
à circulation piétonne l'utilisation d'un verre
antidérapant – voir accessoires.
Description du produit
Luminaire fabriqué en acier inoxydable
Matériau No. 1.4301
Verre de sécurité blanc
Réservation ø 225 mm
Epaisseur minimale du matériau 40 mm
La fixation s'effectue par trois ergots de serrage
en forme de clavette
1,8 m de câble de raccordement résistant
à l'eau 07RN8-F 3 G 1@ avec stoppe-eau
incorporé et 1,2 m de gaine de passage de
câble PVC
®
BEGA Ultimate Driver
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-264 V
®
BEGA Thermal Switch
Interruption thermique temporaire pour
protéger les composants sensibles à la
température
Classe de protection I
Degré de protection IP 68 10 m
Etanche à la poussière et à l'immersion
Profondeur maximale d'immersion 10 m
N'est pas approprié au fonctionnement
permanent sous l'eau
Pression 2.000 kg (~20 kN)
Résistance aux chocs mécaniques IK10
Protection contre les chocs
mécaniques < 20 joules
Température de surface maximale 20 °C
(mesurée selon EN 60598 de ta 15 °C)
r – Sigle de sécurité
c  – Sigle de conformité
Poids: 3,4 kg
Ce produit contient des sources lumineuses de
classe d'efficacité énergétique B, C
77 814
r
Ø 225
®
®
IP 68
1 / 3
