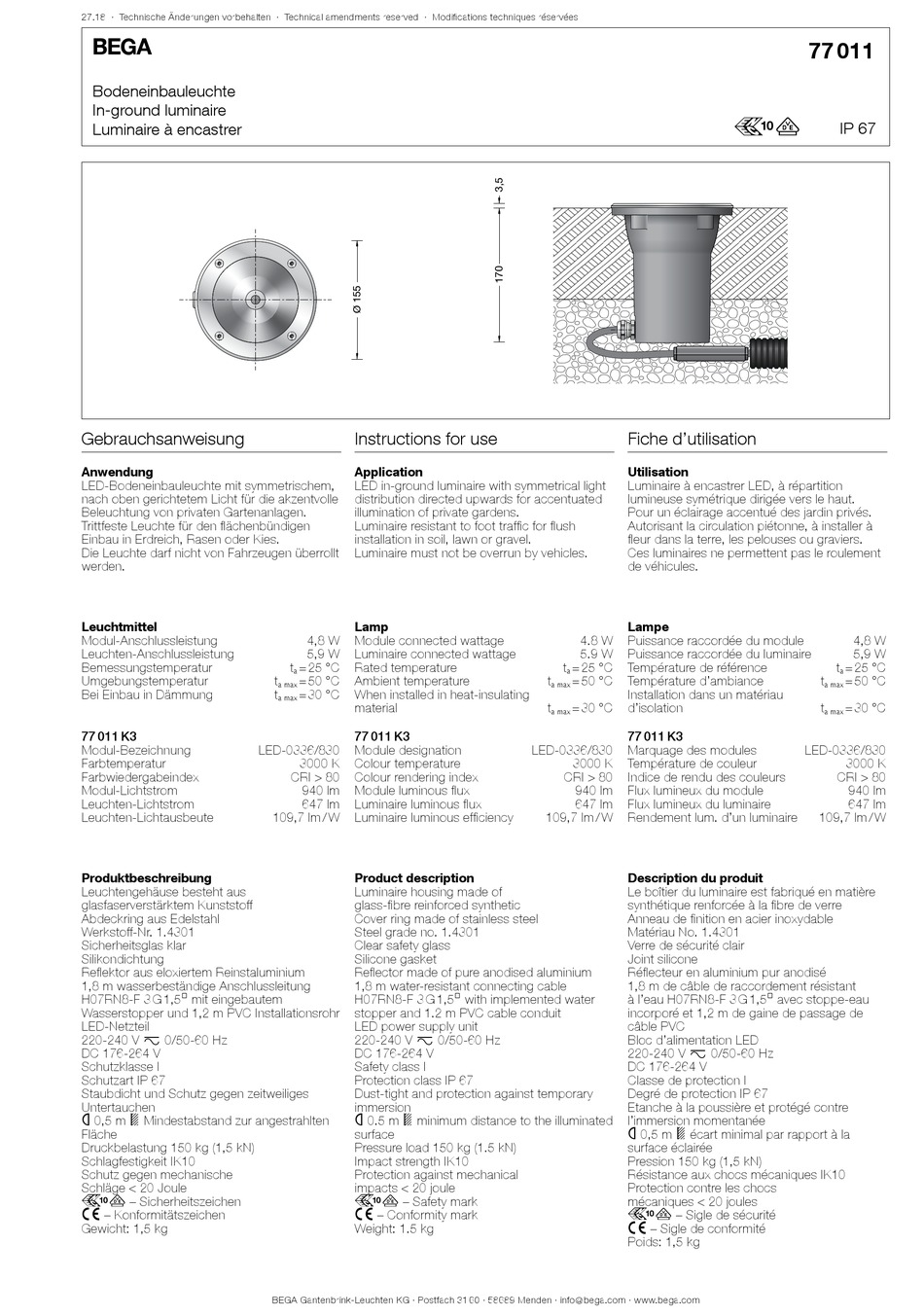

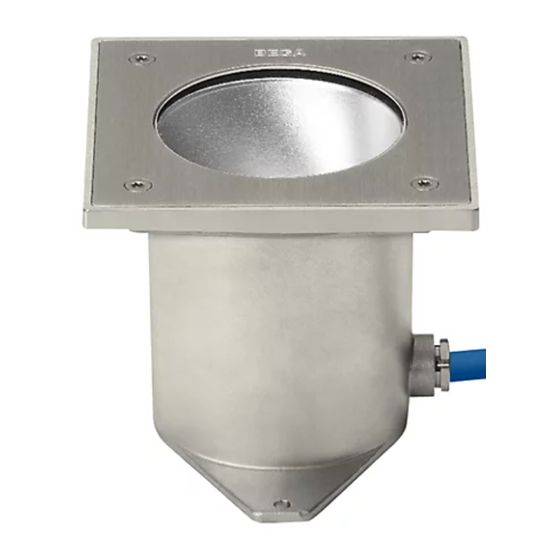

BEGA 77 011 Instructions For Use

27.18 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Bodeneinbauleuchte
In-ground luminaire
Luminaire à encastrer
Gebrauchsanweisung
Anwendung
LED-Bodeneinbauleuchte mit symmetrischem,
nach oben gerichtetem Licht für die akzentvolle
Beleuchtung von privaten Gartenanlagen.
Trittfeste Leuchte für den flächenbündigen
Einbau in Erdreich, Rasen oder Kies.
Die Leuchte darf nicht von Fahrzeugen überrollt
werden.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
Bei Einbau in Dämmung
77 011 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
Leuchtengehäuse besteht aus
glasfaserverstärktem Kunststoff
Abdeckring aus Edelstahl
Werkstoff-Nr. 1.4301
Sicherheitsglas klar
Silikondichtung
Reflektor aus eloxiertem Reinstaluminium
1,8 m wasserbeständige Anschlussleitung
H07RN8-F 3 G 1,5@ mit eingebautem
Wasserstopper und 1,2 m PVC Installationsrohr
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-264 V
Schutzklasse I
Schutzart IP 67
Staubdicht und Schutz gegen zeitweiliges
Untertauchen
ü 0,5 m + Mindestabstand zur angestrahlten
Fläche
Druckbelastung 150 kg (1,5 kN)
Schlagfestigkeit IK10
Schutz gegen mechanische
Schläge < 20 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 1,5 kg
Instructions for use
Application
LED in-ground luminaire with symmetrical light
distribution directed upwards for accentuated
illumination of private gardens.
Luminaire resistant to foot traffic for flush
Installation in soil, lawn or gravel.
Luminaire must not be overrun by vehicles.
Lamp
4,8 W Module connected wattage
5,9 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 50 °C Ambient temperature
a max
t = 30 °C When installed in heat-insulating
a max
material
77 011 K3
LED-0336/830 Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
940 lm Module luminous flux
647 lm Luminaire luminous flux
109,7 lm / W Luminaire luminous efficiency
Product description
Luminaire housing made of
glass-fibre reinforced synthetic
Cover ring made of stainless steel
Steel grade no. 1.4301
Clear safety glass
Silicone gasket
Reflector made of pure anodised aluminium
1,8 m water-resistant connecting cable
H07RN8-F 3 G 1,5@ with implemented water
stopper and 1.2 m PVC cable conduit
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-264 V
Safety class I
Protection class IP 67
Dust-tight and protection against temporary
immersion
ü 0.5 m + minimum distance to the illuminated
surface
Pressure load 150 kg (1.5 kN)
Impact strength IK10
Protection against mechanical
impacts < 20 joule
r – Safety mark
c – Conformity mark
Weight: 1.5 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Fiche d'utilisation
Utilisation
Luminaire à encastrer LED, à répartition
lumineuse symétrique dirigée vers le haut.
Pour un éclairage accentué des jardin privés.
Autorisant la circulation piétonne, à installer à
fleur dans la terre, les pelouses ou graviers.
Ces luminaires ne permettent pas le roulement
de véhicules.
Lampe
4.8 W Puissance raccordée du module
5.9 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 50 °C Température d'ambiance
a max
Installation dans un matériau
t = 30 °C d'isolation
a max
77 011 K3
LED-0336/830 Marquage des modules
3000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
940 lm Flux lumineux du module
647 lm Flux lumineux du luminaire
109,7 lm / W Rendement lum. d'un luminaire
Description du produit
Le boîtier du luminaire est fabriqué en matière
synthétique renforcée à la fibre de verre
Anneau de finition en acier inoxydable
Matériau No. 1.4301
Verre de sécurité clair
Joint silicone
Réflecteur en aluminium pur anodisé
1,8 m de câble de raccordement résistant
à l'eau H07RN8-F 3 G 1,5@ avec stoppe-eau
incorporé et 1,2 m de gaine de passage de
câble PVC
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-264 V
Classe de protection I
Degré de protection IP 67
Etanche à la poussière et protégé contre
l'immersion momentanée
ü 0,5 m + écart minimal par rapport à la
surface éclairée
Pression 150 kg (1,5 kN)
Résistance aux chocs mécaniques IK10
Protection contre les chocs
mécaniques < 20 joules
r – Sigle de sécurité
c – Sigle de conformité
Poids: 1,5 kg
77 011
r
IP 67
4,8 W
5,9 W
t = 25 °C
a
t = 50 °C
a max
t = 30 °C
a max
LED-0336/830
3000 K
CRI > 80
940 lm
647 lm
109,7 lm / W
