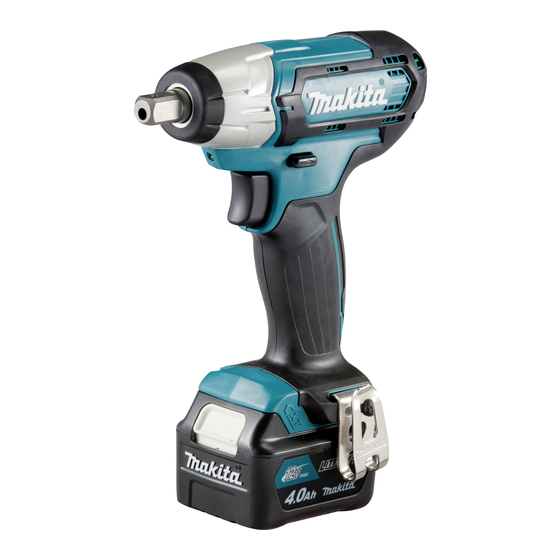

Makita TW141D Instruction Manual

Hide thumbs Also See for TW141D:
Table of Contents

Advertisement

Available languages

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
EN
Cordless Impact Wrench
ID
Kunci Hentam Tanpa Kabel
Máy Siết Bu Lông Cầm Tay
VI
Hoạt Động Bằng Pin
ประแจกระแทกแบบไร้ ส าย
TH
TW141D
Questo manuale d'istruzione è fornito da trovaprezzi.it. Scopri tutte le offerte per
TW141DZ
o cerca il tuo prodotto tra le
migliori offerte di Elettroutensili
INSTRUCTION MANUAL
PETUNJUK PENGGUNAAN
TÀI LIỆU HƯỚNG DẪN
คู ่ ม ื อ การใช้ ง าน
Makita TW141D
4
11
19
26

Advertisement

Table of Contents
loading

Related Manuals for Makita TW141D

Summary of Contents for Makita TW141D

  • Page 1 Questo manuale d’istruzione è fornito da trovaprezzi.it. Scopri tutte le offerte per Makita TW141D TW141DZ o cerca il tuo prodotto tra le migliori offerte di Elettroutensili Cordless Impact Wrench INSTRUCTION MANUAL Kunci Hentam Tanpa Kabel PETUNJUK PENGGUNAAN Máy Siết Bu Lông Cầm Tay TÀI LIỆU HƯỚNG DẪN...
  • Page 2 Fig.1 Fig.5 Fig.6 Fig.2 Fig.7 Fig.3 Fig.8 Fig.4...
  • Page 3 Fig.9 Fig.10...

  • Page 4: Specifications

    ENGLISH (Original instructions) SPECIFICATIONS Model: TW141D Fastening Standard bolt M8 - M16 capacities High tensile bolt M6 - M12 Square drive 12.7 mm No load speed 0 - 2,600 min Impacts per minute 0 - 3,200 min Overall length 168 mm Rated voltage D.C.
  • Page 5 Electrical safety If devices are provided for the connection of dust extraction and collection facilities, ensure Power tool plugs must match the outlet. Never these are connected and properly used. Use of modify the plug in any way. Do not use any dust collection can reduce dust-related hazards.
  • Page 6 Use the power tool, accessories and tool bits Cordless impact wrench safety etc. in accordance with these instructions, tak- warnings ing into account the working conditions and the work to be performed. Use of the power tool Hold the power tool by insulated gripping for operations different from those intended could surfaces, when performing an operation result in a hazardous situation.

  • Page 7: Functional Description

    SAVE THESE INSTRUCTIONS. it into place. Insert it all the way until it locks in place with a little click. If you can see the red indicator on the CAUTION: Only use genuine Makita batteries. upper side of the button, it is not locked completely. Use of non-genuine Makita batteries, or batteries that have been altered, may result in the battery bursting CAUTION: Always install the battery cartridge causing fires, personal injury and damage. It will fully until the red indicator cannot be seen. If not, also void the Makita warranty for the Makita tool and it may accidentally fall out of the tool, causing injury to charger.

  • Page 8: Battery Protection System

    NOTE: Use a dry cloth to wipe the dirt off the lens of Indicator lamps Remaining capacity the lamp. Be careful not to scratch the lens of lamp, or it may lower the illumination. Lighted Reversing switch action 75% to 100% ► Fig.5: 1. Reversing switch lever 50% to 75% CAUTION: Always check the direction of 25% to 50% rotation before operation.

  • Page 9: Installing Hook

    For impact socket with O-ring and pin Proper fastening torque for standard bolt ► Fig.7: 1. Impact socket 2. O-ring 3. Pin N•m Move the O-ring out of the groove in the impact socket (kgf•cm) and remove the pin from the impact socket. Fit the impact socket onto the square drive so that the hole in (1430) the impact socket is aligned with the hole in the square...

  • Page 10: Optional Accessories

    NOTE: Excessive fastening torque may damage the ACCESSORIES bolt/nut or impact socket. Before starting your job, always perform a test operation to determine the proper fastening time for your bolt or nut. CAUTION: These accessories or attachments NOTE: If the tool is operated continuously until the are recommended for use with your Makita tool battery cartridge has discharged, allow the tool to rest specified in this manual. The use of any other for 15 minutes before proceeding with a fresh battery accessories or attachments might present a risk of cartridge. injury to persons. Only use accessory or attachment for its stated purpose. The fastening torque is affected by a wide variety of factors including the following. After fastening, always...

  • Page 11: Peringatan Keselamatan

    BAHASA INDONESIA (Petunjuk Asli) SPESIFIKASI Model: TW141D Kapasitas Baut standar M8 - M16 pengencangan Baut mutu tinggi M6 - M12 Kepala persegi 12,7 mm Kecepatan tanpa beban 0 - 2.600 min Hentakan per menit 0 - 3.200 min Panjang keseluruhan 168 mm Tegangan terukur D.C.
  • Page 12 Jangan gunakan mesin listrik dalam Cegah penyalaan yang tidak disengaja. lingkungan yang mudah meledak, misalnya Pastikan bahwa sakelar berada dalam posisi jika ada cairan, gas, atau debu yang mudah mati (off) sebelum menghubungkan mesin menyala. Mesin listrik menimbulkan bunga api ke sumber daya dan/atau paket baterai, atau yang dapat menyalakan debu atau uap tersebut.
  • Page 13 Penggunaan dan pemeliharaan mesin listrik Ketika paket baterai tidak digunakan, jauhkan dari benda logam lain, seperti penjepit Jangan memaksa mesin listrik. Gunakan kertas, uang logam, kunci, paku, sekrup mesin listrik yang tepat untuk keperluan atau benda logam kecil lainnya, yang dapat Anda. Mesin listrik yang tepat akan menuntaskan menghubungkan satu terminal ke terminal pekerjaan dengan lebih baik dan aman pada...
  • Page 14 12. Gunakan baterai hanya dengan produk yang ditentukan oleh Makita. Memasang baterai pada Petunjuk keselamatan penting untuk produk yang tidak sesuai dapat menyebabkan kartrid baterai kebakaran, kelebihan panas, ledakan, atau kebocoran elektrolit.
  • Page 15 DESKRIPSI FUNGSI CATATAN: Tergantung kondisi penggunaan dan suhu lingkungannya, penunjukkan mungkin saja sedikit berbeda dari kapasitas sebenarnya. PERHATIAN: Selalu pastikan bahwa mesin Sistem perlindungan baterai dimatikan dan kartrid baterai dilepas sebelum menyetel atau memeriksa kerja mesin. Mesin ini dilengkapi dengan sistem perlindungan Memasang atau melepas baterai baterai. Sistem ini memutus daya ke motor secara otomatis untuk memperpanjang umur pemakaian baterai.
  • Page 16 Untuk soket hentam dengan cincin-O dan Kerja saklar pembalik arah pasak ► Gbr.5: 1. Tuas saklar pembalik arah ► Gbr.7: 1. Soket hentam 2. Cincin-O 3. Pasak PERHATIAN: Lepaskan cincin-O dari alur pada soket hentam dan Selalu periksa arah putaran sebelum penggunaan. lepas pasak dari soket hentam.
  • Page 17 Pengencangan torsi yang tepat untuk baut standar CATATAN: Tahan mesin pada posisi tegak lurus terhadap baut atau mur. N•m CATATAN: Torsi pengencangan yang berlebihan (kgf•cm) dapat merusak baut/mur atau soket hentam. Sebelum melakukan pekerjaan Anda, selalu lakukan uji-coba untuk menentukan waktu pengencangan yang sesuai (1430) bagi baut atau mur Anda. CATATAN: Jika mesin terus-menerus digunakan (1224) sampai kartrid baterai habis, istirahatkan mesin selama 15 menit sebelum melakukannya lagi dengan...

  • Page 18: Aksesori Pilihan

    Penggunaan bahan demikian dapat menyebabkan perubahan warna, perubahan bentuk atau timbulnya retakan. Untuk menjaga KEAMANAN dan KEANDALAN mesin, perbaikan, perawatan atau penyetelan lainnya harus dilakukan oleh Pusat Layanan Resmi atau Pabrik Makita; selalu gunakan suku cadang pengganti buatan Makita. AKSESORI PILIHAN PERHATIAN: Dianjurkan untuk menggunakan aksesori atau perangkat tambahan ini dengan mesin Makita Anda yang ditentukan dalam petunjuk ini.

  • Page 19: Thông Số Kỹ Thuật

    TIẾNG VIỆT (Hướng dẫn gốc) THÔNG SỐ KỸ THUẬT Kiểu máy: TW141D Khả năng Bu-lông thường M8 - M16 vặn xiết Bu-lông cường độ cao M6 - M12 Đầu quay vuông 12,7 mm Tốc độ không tải 0 - 2.600 min Số lần vặn mỗi phút 0 - 3.200 min Chiều dài tổng thể 168 mm Điện áp định mức 10,8 V một chiều - tối đa 12 V Khối lượng tịnh...
  • Page 20 Không vận hành dụng cụ máy trong môi Tháo tất cả các khóa hoặc cờ lê điều chỉnh trước khi bật dụng cụ máy. Việc cờ lê hoặc khóa trường cháy nổ, ví dụ như môi trường có sự hiện diện của các chất lỏng, khí hoặc bụi dễ vẫn còn gắn vào bộ phận quay của dụng cụ máy cháy. Các dụng cụ máy tạo tia lửa điện có thể làm có thể dẫn đến thương tích cá nhân.
  • Page 21 Rút phích cắm ra khỏi nguồn điện và/hoặc Không để bộ pin hoặc dụng cụ tiếp xúc với lửa hoặc nhiệt độ quá cao. Tiếp xúc với lửa hoặc tháo kết nối bộ pin khỏi dụng cụ máy, nếu có thể tháo rời trước khi thực hiện bất kỳ công nhiệt độ trên 130 °C có thể gây ra cháy nổ.
  • Page 22 Tuân theo các quy định của địa phương liên hoặc người khác xung quanh. quan đến việc thải bỏ pin. THẬN TRỌNG: Không được dùng sức lắp 12. Chỉ sử dụng pin cho các sản phẩm Makita chỉ hộp pin. Nếu hộp pin không nhẹ nhàng trượt vào vị định. Lắp pin vào sản phẩm không thích hợp có trí, có nghĩa là pin vẫn chưa được lắp đúng. thể gây ra hoả hoạn, quá nhiệt, nổ, hoặc rò chất điện phân.
  • Page 23 LƯU Ý: Dùng vải khô để lau bụi bẩn trên kính đèn. Các đèn chỉ báo Dung lượng còn lại Cẩn thận không được làm xước kính đèn, nếu không đèn có thể bị giảm độ sáng. Bật sáng Tắt Hoạt động công tắc đảo chiều 75% đến 100% ► Hình5: 1. Cần công tắc đảo chiều 50% đến 75% THẬN TRỌNG: Luôn luôn kiểm tra hướng 25% đến 50% xoay trước khi vận hành. THẬN TRỌNG: Chỉ...
  • Page 24 Đối với đầu bắt vít có vòng chữ O và chốt Lực vặn xiết phù hợp cho bu-lông thường ► Hình7: 1. Đầu bắt vít 2. Vòng chữ O 3. Chốt N•m Đẩy vòng chữ O ra khỏi rãnh trong đầu bắt vít và tháo (kgf•cm) chốt khỏi đầu bắt vít. Gắn khớp đầu bắt vít vào đầu quay vuông sao cho lỗ trên đầu bắt vít được căn chỉnh (1430) với lỗ trên đầu quay vuông. Lắp chốt xuyên qua lỗ trong đầu bắt vít và đầu quay vuông. Sau đó xoay vòng chữ O về vị trí ban đầu trong (1224) rãnh đầu bắt vít để giữ chốt lại. Để tháo đầu bắt vít, hãy làm ngược lại quy trình lắp vào. (1020) Dụng cụ với chốt hãm ► Hình8: 1. Đầu bắt vít 2. Lỗ 3. Đầu quay vuông (816) 4. Chốt hãm Căn chỉnh lỗ ở bên hông đầu bắt vít thẳng hàng với...
  • Page 25 LƯU Ý: Lực vặn xiết quá mức có thể làm hỏng THẬN TRỌNG: Các phụ kiện hoặc phụ tùng bu-lông/đai ốc hoặc đầu bắt vít. Trước khi bắt đầu gắn thêm này được khuyến cáo sử dụng với thực hiện, luôn tiến hành thao tác thử nghiệm để xác dụng cụ Makita của bạn theo như quy định trong định thời gian vặn xiết phù hợp với loại bulông hoặc hướng dẫn này. Việc sử dụng bất cứ phụ kiện hoặc đai ốc của bạn. phụ tùng gắn thêm nào khác đều có thể gây ra rủi ro LƯU Ý: Nếu dụng cụ được vận hành liên tục cho đến thương tích cho người. Chỉ sử dụng phụ kiện hoặc khi hộp pin đã bị xả kiệt, hãy để dụng cụ nghỉ 15 phút...
  • Page 26 ภาษาไทย (ค� า แนะน� า เดิ ม ) ข้ อ มู ล จ� า เพาะ ร ุ ่ น : TW141D ความ สล ั ก เกล ี ย วมาตรฐาน M8 - M16 สามารถ สล ั ก เกล ี ย วทนแรงด ึ ง ส ู ง...
  • Page 27 4. อย่ า ใช้ ส ายไฟอย่ า งไม่ เ หมาะสม อย่ า ใช้ ส ายไฟเพื ่ อ จุ ด ประสงค์ ก ารใช้ ง าน ยก ดึ ง หรื อ ถอดปลั ๊ ก เครื ่ อ งมื อ ไฟฟ้ า เก็ บ สายไฟให้ ห่...
  • Page 28 6. แต่ ง กายให้ เ หมาะสม อย่ า สวมเครื ่ อ งแต่ ง กายที ่ ห ลวม 3. ถอดปลั ๊ ก จากแหล่ ง จ่ า ยไฟ และ/หรื อ ชุ ด แบตเตอรี ่ เกิ น ไป หรื อ สวมเครื ่ อ งประดั บ ดู แ ลไม่ ใ ห้ เ ส้ น ผมและ ออกจากเครื...
  • Page 29 3. เมื ่ อ ไม่ ใ ช้ ง านชุ ด แบตเตอรี ่ ให้ เ ก็ บ ห่ า งจากวั ต ถุ ท ี ่ เ ป็ น 3. ตรวจสอบหั ว บ็ อ กซ์ ก ระแทกว่ า มี ก ารบิ ่ น ฉี ก ขาด หรื อ โลหะอื...
  • Page 30 ตลั บ แล้ ว ดึ ง ออกจากเครื ่ อ งมื อ 12. ใช้ แ บตเตอรี ่ ก ั บ ผลิ ต ภั ณ ฑ์ ท ี ่ ร ะบุ โ ดย Makita เท่ า นั ้ น เมื ่ อ ต้ อ งการติ ด ตั ้ ง ตลั บ แบตเตอรี ่ ให้ จ ั ด แนวสั น บนตลั บ...
  • Page 31 การเปิ ด ดวงไฟด้ า นหน้ า ไฟแสดงสถานะ แบตเตอร ี ่ ท ี ่ เ หล ื อ หมายเลข 4: 1. ดวงไฟ ► ไฟสว ่ า ง ด ั บ ข้ อ ควรระวั ง : อย่ า มองเข้ า ไปในดวงไฟหรื อ จ้ อ งดู 75% ถ...
  • Page 32 การติ ด ตั ้ ง หรื อ การถอดหั ว บ็ อ กซ์ ก ระแทก ขอเกี ่ ย วติ ด ตั ้ ง ข้ อ ควรระวั ง : เมื ่ อ ท� า การติ ด ตั ้ ง ขอเกี ่ ย ว ให้ ข ั น สกรู ใ ห้ อุ...
  • Page 33 แรงบิ ด ขั น แน่ น ที ่ เ หมาะสมส� า หรั บ สลั ก เกลี ย วมาตรฐาน หมายเหตุ : จั บ เครื ่ อ งมื อ ให้ ต รงกั บ สลั ก เกลี ย วหรื อ น็ อ ต หมายเหตุ...
  • Page 34 ขอแนะน� า ให้ ใ ช้ เ ฉพาะอุ ป กรณ์ เ สริ ม หรื อ อุ ป กรณ์ ต ่ อ พ่ ว งเหล่ า นี ้ ก ั บ เครื ่ อ งมื อ Makita ที ่ ร ะบุ ใ นคู ่ ม ื อ...
  • Page 36 Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan 885703-372 TW141D-1 EN, ID, VI, TH www.makita.com 20190206...
