- Page 1 USER MANUAL MANUALE UTENTE UTV&SSV E-MX...
-
Page 2: Table Of Contents
TABLE OF CONTENTS EXT WORLD CONGRATULATIONS EXT R&D DEPARTMENT SAFETY PRECAUTIONS WARRANTY UNBOXING FORK PARTS GENERAL DIMENSION FORK INSTALLATION ADJUSTMENTS FORK SETUP SETUP QUICK TIPS SERVICE & MAINTENANCE INDICE EXT WORLD CONGRATULAZIONI REPARTO R&S EXT PRECAUZIONI DI SICUREZZA GARANZIA UNBOXING COMPONENTI DELLA FORCELLA DIMENSIONI GENERALI MONTAGGIO DELLA FORCELLA... -
Page 3: Ext World
SYMBOLS In this manual, instructions and relevant information concerning safety or With over 55 years of collective experience, EXT Racing Shox is one of the most successful European engineering company capable to meet all your needs in the technical documents are distinguished by the following symbols: field of automotive, two wheeler systems and vehicle dynamics. -
Page 4: Warranty
External visual inspection may reveal cracks or defects, if you notice them please refer immediately to an EXT service point or EXT directly. Extreme Biomec Srl, owner of EXT Racing Shox, an italian limited-liability company based in Viale del Lavoro 66/68, 36021 Barbarano Mossano, Vicenza, Italy, applies If your riding weight is more than 90kg/188lbs inspection must be more frequent. -
Page 5: Unboxing

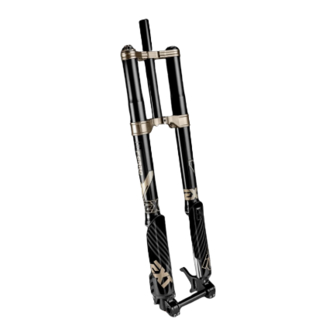

UNBOXING FORK PARTS Inside the box you will find: 1. EXT FERRO USD36 fork complete with wheel hex axle; 2. EXT 300 psi pressure pump 1. Steering tube 3. M5 star nut for steering tube 4. Quick manual including basic informations, warnings and a QR code to scan to 2. -
Page 6: General Dimension
GENERAL DIMENSIONS FORK INSTALLATION 1. Cut the stem at the correct length accordingly to your riding height and steering STANCHION DIAMETER [mm] tube length. TRAVEL [mm] Keep in mind the length of the stem tube. AXLE to CROWN [mm] 2. Remove burrs from the top of the steerer tube by using a deburring tool 80/100 21”... - Page 7 7. Slide in the two stanchion legs onto the crowns and adjust the position of them. Slighty tighten the crowns bolts just to keep the two legs blocked. Install the two plastic stanchion guards as well. 8. Tighten the 2 lower crown top bolts to 6Nm, then tighten the 2 bottom bolts to 6 Nm.
- Page 8 Total distance of the two crowns must be included between 177mm and 221mm (take the measurement from the outside of the crowns). During the FERRO USD36 fork installation, double check the total distance between the two crowns. If the total distance is not included on the suggested length, the...
-
Page 9: Adjustments
HS3 AIR SPRINGS SYSTEM 3. Rebound adjuster is red and placed at the bottom of the fork; FERRO USD36’s air spring system is extraordinary well-balanced and provides a surprising ride-feeling: it’s characterized by the unsurpassed sensibility and gives you the lightness and the infinite tuning combinations of the air spring. - Page 10 EXT Tech. Department will upload and share some propietary setup settings through this QR code (pressure and damping clicks) unique for different E-MX brands in order to provide a better customization of the FERRO USD36 fork. We suggest inflating the following pressures as a starting point:...
- Page 11 SAG SETTING LOWER SPEED COMPRESSION - LSC SAG is the fork compression caused by your own weight (when you are in ready-to-ri- de condition). Its value is determined by the air pressure you’ll inflate. Low speed compression manages all It should be in the range of 15-20% of the total fork travel. changes of the bike stance due to weight Check the min.
-
Page 12: Setup Quick Tips
COMPRESSION If you feel that the bike feels hard Open and has poor traction If warranty is needed on FERRO USD36, Increase compression If the bike feels: soft, low, is HIGH SPEED it MUST BE INCLUDED the lower crown with the shipment... -
Page 13: Ext World
EXT WORLD Con oltre 55 anni di esperienza, EXT Racing Shox è tra le aziende di ingegneria meccanica di maggior successo in Europa, in grado di soddisfare tutte le necessità relative a sistemi ammortizzanti per due e quattro ruote. Dalla F1 al Rally, passando per il Gran Turismo e l’endurance. -
Page 14: Precauzioni Di Sicurezza
ATTENZIONE Leggere ed assicurarsi di comprendere Se la forcella funziona in modo irregolare, FERRO USD36 contiene gas pressurizzato. Non aprire, riparare o modificare questo le informazioni contenute in questo o si notano perdite, interrompere prodotto senza un’adeguata istruzione. Affidarsi sempre ad un professionista manuale ed altri documenti tecnici relativi l’utilizzo e restituire il prodotto a un centro... -
Page 15: Garanzia
Viale del lavoro 66/68, 36021, Barbarano Mossano (VI) Italia, applica le seguenti condizioni di garanzia limitata ai 1. La forcella EXT FERRO USD36, completa di supporto per il freno e perno ruota; suoi prodotti per mountain bike. -
Page 16: Componenti Della Forcella
COMPONENTI DELLA FORCELLA DIMENSIONI GENERALI DIAMETRO STELI [mm] CORSA [mm] 1. Canotto sterzo ALTEZZA [mm] 2. Assieme foderi superiore 80/100 21” DIMENSIONI RUOTA MAX * 2.1 Piastra superiore LARGHEZZA MOZZO [mm] 20x110, BOOST 2.2 Piastra inferiore PINZA FRENO PM STANDARD 3. -
Page 17: Montaggio Della Forcella
MONTAGGIO DELLA FORCELLA 7. Infila attentamente i due steli forcella sulle piastre e regola la posizione degli steli 1. Taglia il tubo sterzo alla lunghezza più corretta, con riferimento alla lunghezza in altezza. Quindi fissa leggermente le viti delle piastre per bloccare il movimento. del canotto sterzo del telaio e alla tua altezza di guida;... - Page 18 12-13 12-13 10-11 10-11 Non usare più di 30mm di altezza dei distanziali sotto l’attacco manubrio, in quanto questo potrebbe portare a una rottura prematura del tubo sterzo e provocare incidenti, danni a persone e/o cose, GRAVI INFORTUNI O MORTE 12.
-
Page 19: Regolazioni
La distanza totale delle due piastre deve essere inclusa tra 177mm e 221mm (misurare dagli estremi delle piastre). Durante l’installazione di FERRO USD36, controlla la distanza totale tra le due piastre. Se la distanza totale non è inclusa nell’intervallo di lunghezza suggeri- Per via delle tolleranze della forcella il numero dei click totali potrebbe variare. -
Page 20: Settare La Forcella
HS3 SISTEMA ELASTICO IBRIDO Il sistema della molla ad aria presente su FERRO USD36 è straordinariamente bilan- ciato e regala un feeling di riding eccezionale: è caratterizzato dall’insuperabile sensibilità iniziale, unita alla leggerezza ed alle infinite possibilità... - Page 21 DETERMINARE IL SAG FERRO USD36 è specificamente progettata per l’utilizzo con E-MX. Il SAG è la compressione che subisce la forcella a causa del tuo stesso peso (quando Le caratteristiche di guida e i pesi molti differenti tra i diversi brand di E-MX, non sei in condizione di ready-to-ride).
-
Page 22: Consigli Per Il Setup
Contatta il tuo centro service autorizzato EXT più vicino nervosa, mentre una regolazione troppo per una personalizzazione più specifica della tua FERRO USD36. chiusa non darà alla forcella il tempo di recuperare l’intera corsa quando affronterai... - Page 23 Il service dei foderi è raccomandato ogni 25 ore di uso racing e ogni 50 ore di uso amatoriale. Solo i centri assitenza autorizzati EXT possono revisionare la forcella FERRO USD36. Se è necessario aprire una garanzia con FERRO USD36, deve ESSERE INCLUSA la piastra inferiore nella spedizione (o possibilmente includere il codice/numero seriale della piastra inferiore).
- Page 24 EXTREME BIOMEC srl Viale del Lavoro, 66/68 36021 Barbarano-Mossano (VI)-Italy Phone: +39 0444 730635 Mail: info@extremeshox.com Web: www.extremeshox.com FOLLOW US: MOTORCYCLE FORMULA RALLY...
