Veuillez lire le mode d'emploi et le conserver en lieu sûr

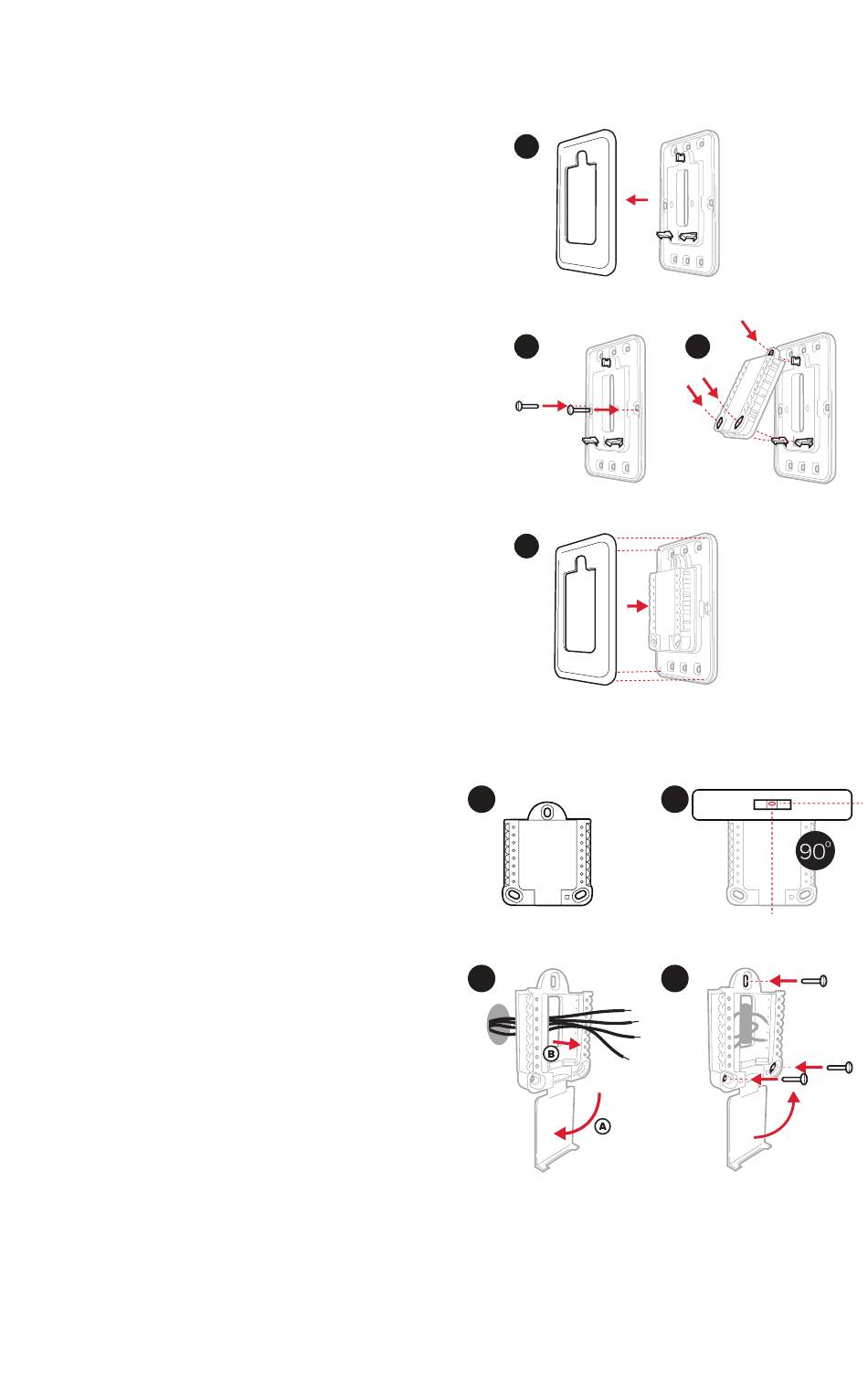

Installation de la plaque de couvercle décorative en option
REMARQUE : Si la plaque de couvercle en
option n'est pas requise, consultez la section
« Installation du système de montage UWP »
ci-dessous.
Utilisez la plaque du couvercle en option
pour :
• Installer le thermostat sur une boîte de
jonction électrique
• Ou pour couvrir les traces de peinture
cachées par l'ancien thermostat.
1. Retirez l'adaptateur de boîte de jonction du
couvercle. Voir la figure 1.
2. Installez l'adaptateur de boîte de jonction
au mur ou sur une boîte électrique au
moyen de n'importe lesquels des huit
trous. Insérez et serrez les vis fournies avec
le couvercle. Ne serrez pas excessivement.
Voir la figure 2. Assurez-vous que la plaque
adaptatrice est de niveau.
3. Fixez l'UWP en l'accrochant au crochet
supérieur de l'adaptateur de boîte de
jonction, puis en l'enclenchant en place par
le bas. Voir la figure 3.
4. Enclenchez le couvercle sur l'adaptateur de
boîte de jonction. Voir la figure 4.
Installation du système de montage UWP
5. Avant de commencer, coupez l'alimentation
au panneau de distribution ou au
disjoncteur. Ouvrez l'emballage, puis
repérez l'UWP. Voir la figure 5.
6. Placez l'UWP contre le mur. Placez-le de
niveau, puis marquez l'emplacement des
trous. Voir la figure 6.
Percez les trous aux emplacements
marqués, puis à l'aide d'un marteau, posez
doucement les ancrages de mur fournis.
‒ Percez des trous de 7/32 po (5,5 mm)
dans le gypse.
7. Ouvrez la porte, puis insérez les fils dans
les trous de câblage de l'UWP. Voir la figure
7.
8. Placez l'UWP sur les ancrages. Insérez et
serrez les vis fournies avec l'UWP. Ne serrez
pas excessivement. Serrez jusqu'à ce que
l'UWP soit fixe. Fermez la porte. Voir la
figure 8.
1
2
Utilisez les
deux vis
fournies (nº
6 5/8 po
[16 mm])
4
5
7
2
3
6
8
Utilisez les trois
vis fournies (nº
8 1-1/2 po [38 mm])
