Dimplex Opti-myst Electric Inset Fire
Models: Atherton ATH20-INT / Flagstaff FLG20-INT
The product complies with the European Safety Standards EN60335-2-30 and the European Standard Electromagnetic Compatibility (EMC)
EN55014, EN60555-2 and EN60555-3 These cover the essential requirements of EEC Directives 2006/95/EC and 2004/108/EC
1
UA
08/54114/0 ISSUE 3 OCN 10974
Advertisement
Table of Contents
Related Manuals for Dimplex Atherton ATH20-INT
Summary of Contents for Dimplex Atherton ATH20-INT

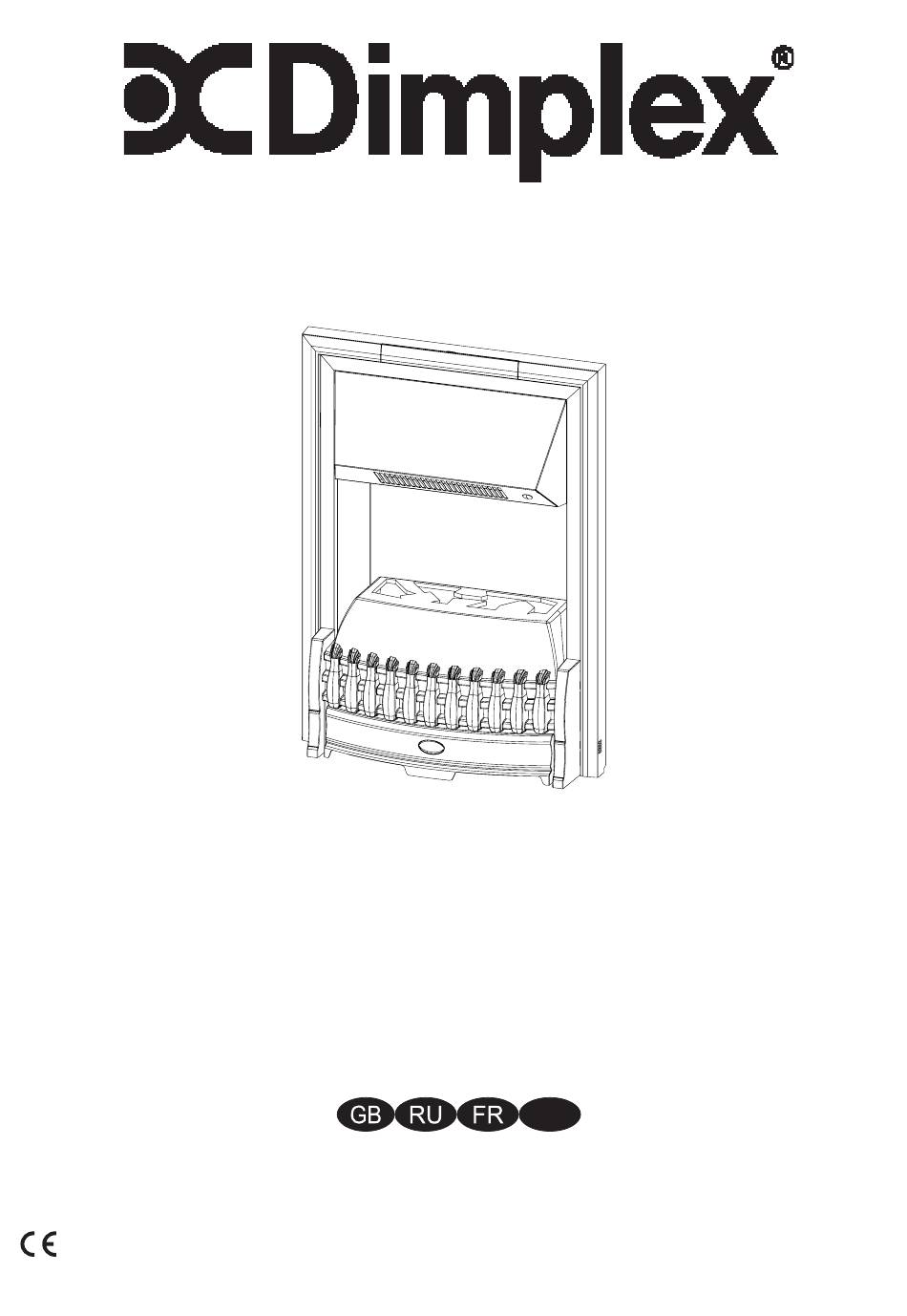

- Page 1 Dimplex Opti-myst Electric Inset Fire Models: Atherton ATH20-INT / Flagstaff FLG20-INT The product complies with the European Safety Standards EN60335-2-30 and the European Standard Electromagnetic Compatibility (EMC) EN55014, EN60555-2 and EN60555-3 These cover the essential requirements of EEC Directives 2006/95/EC and 2004/108/EC...
- Page 2 GB ............................ 3 RU ..........................13 FR ..........................23 UA ..........................33...
-
Page 3: Important Safety Advice
Important Safety Advice CAUTION: FAILURE TO FOLLOW THESE INSTRUCTIONS MAY CAUSE INJURY AND/OR DAMAGE AND MAY INVALIDATE YOUR GUARANTEE When using electrical appliances, basic precautions should always be followed to reduce the risk of fire, electrical shock and injury to persons, including the following: If the appliance is damaged, check with the supplier before installation and operation. -
Page 4: General Information
Dimplex Opti-myst Inset Fire Models: Atherton ATH20-INT / Flagstaff FLG20-INT Thank you for choosing a Dimplex electric fire General Information A sudden change in temperature (for example, moving the unit from frost to a warm room) can cause condensation of moisture inside the device and disrupt its operability when turned on. -
Page 5: Installation Instructions
Installation Instructions This heater must be used on an AC ~ supply only and the voltage marked on the heater must correspond to the supply voltage. Before switching on, please read the safety warnings and operating instructions. Please retain this user’s guide for future reference Before installing this appliance in an existing chimney, we recommend that;... -
Page 6: Operating The Product
Operating The Product WARNING: FAILURE TO FOLLOW THESE OPERATING INSTRUCTIONS MAY RESULT IN INJURY AND/OR DAMAGE. Manual Controls The manual controls are located beneath the hinged flap at the top of the product. (Fig 2) is the on/standby button. Press it once to turn on the product. Press it again to turn off the product. When turned on a ‘beep’... -
Page 7: Maintenance
temperature buttons to adjust your set point temperature. Note: if the set point temperature • Press the is below the room temperature, the heat function will not operate. The temperature range is from 15 - 35°C • Press to increase the setting. - Page 8 The outside can be cleaned by wiping it over with a soft damp cloth and then dried. Do not use abra- sive cleaning powders or furniture polish, as this can damage the surface finish. CAUTION: Assembly, installation and repair of this heater must be carried out by Dimplex or its authorised agent.
-
Page 9: Additional Information
Additional Information After Sales Service Your product is guaranteed for one year from the date of purchase. Within this period, we undertake to repair or exchange this product free of charge (excluding transducer discs & subject to availability) provided it has been installed and operated in accordance with these instructions. Your rights under this guarantee are additional to your statutory rights, which in turn are not affected by this guarantee. -
Page 10: Важные Правила Техники Безопасности
Важные правила техники безопасности ВНИМАНИЕ: НЕСОБЛЮДЕНИЕ ЭТИХ ИНСТРУКЦИЙ МОЖЕТ ПРИВЕСТИ К ТРАВМЕ И/ ИЛИ ПОВРЕЖДЕНИЮ ИМУЩЕСТВА И ПРЕКРАЩЕНИЮ ДЕЙСТВИЯ ГАРАНТИИ При использовании электрических приборов необходимо соблюдать основные меры предосторожности для снижения риска пожара, поражения электрическим током и травм людей, в том числе: Если... -
Page 11: Общая Информация
выключается энергокомпанией. Встраиваемый камин Dimplex Opti-myst Модель: Atherton ATH20-INT / Flagstaff FLG20-INT Благодарим за то, что выбрали электрический камин Dimplex Общая информация При резком изменении температуры (например, если переместить устройство с мороза в теплую комнату) внутри устройства конденсируется влага и нарушает его функционирование... - Page 12 Инструкции по установке Этот нагреватель должен использоваться только от сети переменного тока, а напряжение, указанное на обогревателе, должно соответствовать напряжению в сети электропитания. Перед включением прибора необходимо ознакомиться с руководством по технике безопасности и инструкциями по эксплуатации. Сохраните это руководство по эксплуатации. Перед...
-
Page 13: Эксплуатация Устройства
Эксплуатация устройства ПРЕДУПРЕЖДЕНИЕ: НЕСОБЛЮДЕНИЕ ЭТИХ ИНСТРУКЦИЙ ПО ЭКСПЛУАТАЦИИ МОЖЕТ ПРИВЕСТИ К ТРАВМЕ И/ИЛИ ПОВРЕЖДЕНИЮ ИМУЩЕСТВА Ручное управление Кнопки ручного управления расположены под откидной заслонкой в верхней части устройства (рис. 2). это кнопка вкл/ожидания. Нажмите на нее однократно, чтобы включить устройство. Нажмите... -
Page 14: Техническое Обслуживание
Нажмите один раз, чтобы отключить обогрев Вы услышите один звуковой сигнал. • Нажмите кнопку, чтобы на дисплее отобразилась текущая температура в помещении, а • затем текущая заданная температура Нажмите и кнопки, чтобы изменить выбранную температуру. Примечание: Если • заданная температура меньше температуры в помещении, функция обогрева не включится. Диапазон... -
Page 15: Воздушный Фильтр
затем сухой. Не используйте абразивные чистящие порошки или полироли для мебели — это может повредить покрытие поверхности. ВНИМАНИЕ: Монтаж, установку и ремонт этого обогревателя должны выполнять специалисты компании Dimplex или ее авторизованные агенты. ВНИМАНИЕ: Рекомендуется ежегодная проверка этого обогревателя квалифицированным электриком на соответствие нормам безопасности. -
Page 16: Дополнительная Информация
Дополнительная информация Послепродажное обслуживание Гарантия на ваш продукт действует один год с момента покупки. В течение этого периода мы обязуемся бесплатно отремонтировать или заменить этот продукт (кроме дисков преобразователя и при наличии замены) при условии соблюдения вами настоящих инструкций по установке и эксплуатации. Ваши права согласно настоящей гарантии являются дополнением законных... -
Page 17: Conseils De Sécurité Importants
Conseils de sécurité importants ATTENTION : LE NON-RESPECT DE CES INSTRUCTIONS PEUT CAUSER DES BLESSURES ET / OU DES DOMMAGES ET PEUT INVALIDER VOTRE GARANTIE Observez toujours des précautions de base en cas d'utilisation d'appareils électriques, afin de réduire le risque d'incendie, de chocs électriques et de blessures personnelles, notamment : Si l’appareil est endommagé, vérifiez auprès du fournisseur avant son installation et fonctionnement. -
Page 18: Informations Générales
à un circuit régulièrement mis hors tension et sous tension par la compagnie d'électricité (fil pilote heures pleines/heures creuses). Foyer électrique Dimplex Opti-myst Modèles : Atherton ATH20-INT / Flagstaff FLG20-INT Merci d'avoir choisi un foyer électrique Dimplex. Informations générales Un brusque changement de température (par exemple le déplacement de l’appareil d’un endroit... -
Page 19: Instructions D'installation
Instructions d'installation Ce radiateur doit être utilisé sur une alimentation en courant alternatif uniquement et la tension indiquée sur l’appareil de chauffage doit correspondre à la tension d’alimentation. Lisez attentivement les consignes de sécurité et les instructions d'utilisation avant de mettre l'appareil en marche. -
Page 20: Fonctionnement De L'appareil
Fonctionnement de l'appareil AVERTISSEMENT : LE NON-RESPECT DE CES INSTRUCTIONS D'UTILISATION PEUT ENTRAÎNER DES BLESSURES ET / OU DES DOMMAGES. Commandes manuelles Les commandes manuelles se trouvent derrière le volet articulé situé en haut de l'appareil. (Fig. 2) est sur le bouton de marche/veille. Appuyez dessus une seule fois pour allumer l'appareil. Appuyez dessus à... -
Page 21: Entretien
une fois pour éteindre la chaleur. Vous entendrez un bip. • Appuyez sur bouton pour afficher la température actuelle de la pièce suivie de • Appuyez sur les boutons celle du point de consigne. pour régler la température du point de consigne. Remarque : •... - Page 22 ATTENTION : L'assemblage, l'installation et la réparation de cet appareil doivent être effectuées par Dimplex ou son agent autorisé. ATTENTION : Nous vous recommandons de faire vérifier cet appareil de chauffage chaque année par un électricien qualifié afin d'assurer sa sécurité.
-
Page 23: Informations Supplémentaires
Informations supplémentaires Service après vente Votre produit est garanti un an à compter de la date d'achat. Dans ces délais, nous nous engageons à réparer ou échanger le produit gratuitement (à l'exclusion des disques de transducteur et sous réserve de disponibilité) pourvu que son installation et fonctionnement ont été conformes aux présentes instructions. - Page 24 Важлива інформація з безпеки ОБЕРЕЖНО! НЕДОТРИМАННЯ ЦИХ ІНСТРУКЦІЙ МОЖЕ СТАТИ ПРИЧИНОЮ ТРАВМИ ТА МАТЕРІАЛЬНИХ ЗБИТКІВ, А ТАКОЖ ПРИЗВЕСТИ ДО АНУЛЮВАННЯ ГАРАНТІЇ Щоб зменшити ризик пожежі, ураження електричним струмом і травмування, необхідно під час користування електричними пристроями дотримуватися основних правил безпеки. Якщо...
- Page 25 таймер) і не підключайте його до контуру, який періодично вмикається і вимикається енергокомпанією. Вбудований камін Dimplex Opti-myst Моделі: Atherton ATH20-INT/Flagstaff FLG20-INT Дякуємо за придбання електрокаміна Dimplex! Загальна інформація Різка зміна температури (наприклад, після перенесення пристрою з морозу в тепле приміщення) може...
- Page 26 Інструкції зі встановлення Цей обігрівач слід використовувати тільки з джерелом живлення змінного струму, причому напруга в мережі має відповідати значенню, указаному на пристрої. Перед увімкненням пристрою прочитайте правила техніки безпеки та інструкції з експлуатації. Зберігайте цей посібник для використання в майбутньому. Перед...
- Page 27 Керування пристроєм УВАГА! НЕДОТРИМАННЯ ЦИХ ІНСТРУКЦІЙ З ЕКСПЛУАТАЦІЇ МОЖЕ СТАТИ ПРИЧИНОЮ ТРАВМИ ТА МАТЕРІАЛЬНИХ ЗБИТКІВ. Елементи керування Елементи керування розташовані під відкидною кришкою зверху на пристрої. (Мал. 2) — це кнопка увімкнення/режиму очікування. Натисніть її, щоб увімкнути пристрій. Натисніть ще раз, щоб вимкнути пристрій. Під час увімкнення лунає звуковий сигнал, а на цифровому дисплеї...
-
Page 28: Догляд Та Обслуговування
Натисніть кнопку для вимкнення функції обігрівання. Пролунає один звуковий сигнал. • Натисніть кнопку для відображення поточної температури у приміщенні та заданої • температури. За допомогою кнопок і налаштуйте задану температуру. Зауважте: якщо задана • температура нижча, ніж температура у приміщенні, функція обігрівання не вмикається. Доступний... - Page 29 Протріть зовнішні поверхні пристрою вологою м'якою ганчіркою і висушіть їх. Не використовуйте абразивні порошки для чищення та поліролі. Це може призвести до пошкодження поверхні. ОБЕРЕЖНО! Складати, встановлювати та ремонтувати цей обігрівач дозволяється тільки спеціалістам компанії Dimplex чи офіційного сервісного центру. ОБЕРЕЖНО! Рекомендується раз на рік викликати кваліфікованого електрика для перевірки обігрівача.
-
Page 30: Додаткова Інформація
Додаткова інформація Післяпродажне обслуговування Гарантія на пристрій діє один рік із моменту покупки. На протязі цього періоду ми зобов'язуємося безкоштовно виконувати ремонт чи заміну пристрою (за наявності; крім дисків перетворювача) за умови, що він був встановлений і використовувався з дотриманням цих інструкцій. Ваші права... - Page 31 Fig. 1a 463 mm 614 mm Fig. 2 Fig. 1b 196 mm...
- Page 32 Fig. 3 Fig. 4 Fig. 5 Fig. 6...
- Page 33 Fig. 7 Fig. 8 Fig. 9 Fig. 10...
- Page 34 Прозводитель Импортер: ООО “АЛЕТ” Глен Димплекс Ирландия Юр. адрес: 115432, Россия, Барн Роад Данлир Ко. Лаут, г. Москва, пр-т Андропова, Ирландия д. 18, корпус 5, 14 этаж...
