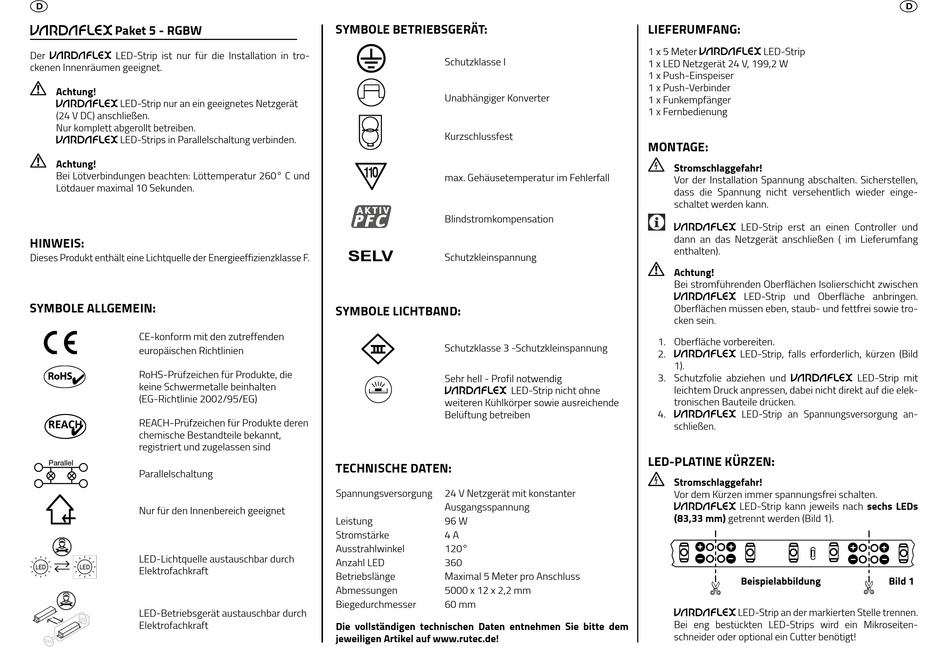

D
Paket 5 - RGBW
Der
LED-Strip ist nur für die Installation in tro-
ckenen Innenräumen geeignet.
Achtung!
LED-Strip nur an ein geeignetes Netzgerät
(24 V DC) anschließen.
Nur komplett abgerollt betreiben.
LED-Strips in Parallelschaltung verbinden.
Achtung!
Bei Lötverbindungen beachten: Löttemperatur 260° C und
Lötdauer maximal 10 Sekunden.
HINWEIS:
Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse F.
SYMBOLE ALLGEMEIN:
CE-konform mit den zutreffenden
europäischen Richtlinien
RoHS-Prüfzeichen für Produkte, die
RoHS
keine Schwermetalle beinhalten
(EG-Richtlinie 2002/95/EG)
REACH
REACH-Prüfzeichen für Produkte deren
chemische Bestandteile bekannt,
registriert und zugelassen sind
Parallel
Parallelschaltung
Nur für den Innenbereich geeignet
LED-Lichtquelle austauschbar durch
Elektrofachkraft
LED-Betriebsgerät austauschbar durch
Elektrofachkraft
SYMBOLE BETRIEBSGERÄT:
Schutzklasse I
Unabhängiger Konverter
Kurzschlussfest

max. Gehäusetemperatur im Fehlerfall
A K T I V
Blindstromkompensation
SELV
Schutzkleinspannung
SYMBOLE LICHTBAND:
Schutzklasse 3 -Schutzkleinspannung
Sehr hell - Profil notwendig
LED-Strip nicht ohne
weiteren Kühlkörper sowie ausreichende
Belüftung betreiben
TECHNISCHE DATEN:
Spannungsversorgung
24 V Netzgerät mit konstanter
Ausgangsspannung
Leistung
96 W
Stromstärke
4 A
Ausstrahlwinkel
120°
Anzahl LED
360
Betriebslänge
Maximal 5 Meter pro Anschluss
Abmessungen
5000 x 12 x 2,2 mm
Biegedurchmesser
60 mm
Die vollständigen technischen Daten entnehmen Sie bitte dem
jeweiligen Artikel auf www.rutec.de!
LIEFERUMFANG:
1 x 5 Meter
LED-Strip
1 x LED Netzgerät 24 V, 199,2 W
1 x Push-Einspeiser
1 x Push-Verbinder
1 x Funkempfänger
1 x Fernbedienung
MONTAGE:
Stromschlaggefahr!
Vor der Installation Spannung abschalten. Sicherstellen,
dass die Spannung nicht versehentlich wieder einge-
schaltet werden kann.
LED-Strip erst an einen Controller und
dann an das Netzgerät anschließen ( im Lieferumfang
enthalten).
Achtung!
Bei stromführenden Oberflächen Isolierschicht zwischen
LED-Strip und Oberfläche anbringen.
Ober flächen müssen eben, staub- und fettfrei sowie tro-
cken sein.
1. Oberfläche vorbereiten.
2.
LED-Strip, falls erforderlich, kürzen (Bild
1).
3. Schutzfolie abziehen und
leichtem Druck anpressen, dabei nicht direkt auf die elek-
tronischen Bauteile drücken.
4.
LED-Strip an Spannungsversorgung an-
schließen.
LED-PLATINE KÜRZEN:
Stromschlaggefahr!
Vor dem Kürzen immer spannungsfrei schalten.
LED-Strip kann jeweils nach sechs LEDs
(83,33 mm) getrennt werden (Bild 1).
Beispielabbildung
LED-Strip an der markierten Stelle trennen.
Bei eng bestückten LED-Strips wird ein Mikroseiten-
schneider oder optional ein Cutter benötigt!
D
LED-Strip mit
Bild 1
