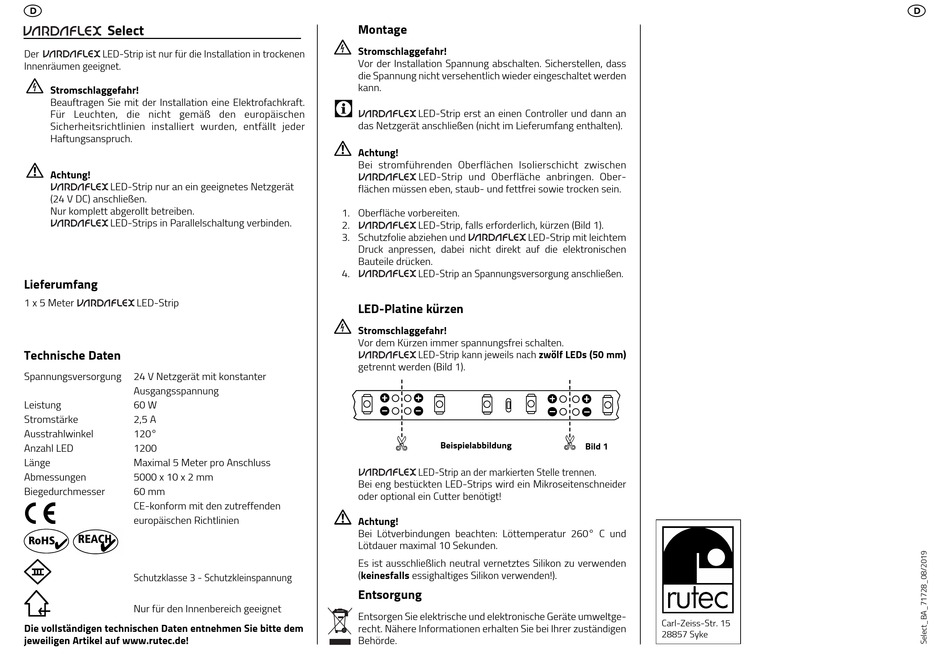

RUTEC VARDAFLEX Select Quick Start Manual

Select
Der LED-Strip ist nur für die Installation in tro ckenen
Innenräumen geeignet.
Stromschlaggefahr!
Beauftragen Sie mit der Installation eine Elektrofach kraft.
Für Leuchten, die nicht gemäß den euro päischen
Sicherheitsrichtlinien installiert wurden, entfällt jeder
Haftungsanspruch.
Do not cover lamps with heat-
Achtung!
Do not cover lamps with heat-
i
LED-Strip nur an ein geeignetes Netzgerät
i
(24 V DC) anschließen.
Ensure that minimum
Nur komplett abgerollt betreiben.
Ensure that minimum
c
LED-Strips in Parallelschaltung verbinden.
c
Lieferumfang
1 x 5 Meter LED-Strip
Technische Daten
Spannungsversorgung 24 V Netzgerät mit konstanter
Ausgangsspannung
Use HO3VVH2-F 2x 0.75 mm cable only
Leistung 60 W
Use HO3VVH2-F 2x 0.75 mm cable only
f
Stromstärke 2,5 A
f
Use low-pressure halogen
Ausstrahlwinkel 120°
Use low-pressure halogen
l
Anzahl LED 1200
l
Länge Maximal 5 Meter pro Anschluss
Abmessungen 5000 x 10 x 2 mm
Biegedurchmesser 60 mm
CE-konform mit den zutreffenden
The lamp is suitable for moun-
europäischen Richtlinien
The lamp is suitable for moun-
t
t
Schutzklasse 3 - Schutzkleinspannung
Nur für den Innenbereich geeignet
Die vollständigen technischen Daten entnehmen Sie bitte dem
jeweiligen Artikel auf www.rutec.de!
Montage
Stromschlaggefahr!
Vor der Installation Spannung abschalten. Sicherstellen, dass
die Spannung nicht versehentlich wieder eingeschaltet werden
kann.
LED-Strip erst an einen Controller und dann an
das Netzgerät anschließen (nicht im Lieferumfang enthalten).
Do not cover lamps with heat-
i
Achtung!
Do not cover lamps with heat-
Ensure that minimum
Bei stromführenden Oberflächen Isolierschicht zwischen
i
c LED-Strip und Oberfläche anbringen. Ober -
flächen müssen eben, staub- und fettfrei sowie trocken sein.
Ensure that minimum
c
1. Oberfläche vorbereiten.
2. LED-Strip, falls erforderlich, kürzen (Bild 1).
3. Schutzfolie abziehen und
Druck anpressen, dabei nicht direkt auf die elektronischen
Bauteile drücken.
4. LED-Strip an Spannungsversorgung anschließen.
LED-Platine kürzen
Stromschlaggefahr!
Vor dem Kürzen immer spannungsfrei schalten.
LED-Strip kann jeweils nach zwölf LEDs (50 mm)
Use HO3VVH2-F 2x 0.75 mm cable only
getrennt werden (Bild 1).
f
Use HO3VVH2-F 2x 0.75 mm cable only
Use low-pressure halogen
f
l
Do not cover lamps with heat-
Use low-pressure halogen
i
l
Ensure that minimum
Beispielabbildung
c
LED-Strip an der markierten Stelle trennen.
The lamp is suitable for moun-
Bei eng bestückten LED-Strips wird ein Mikroseitenschneider
t
oder optional ein Cutter benötigt!
The lamp is suitable for moun-
t
Achtung!
Do not cover lamps with heat-
Bei Lötverbindungen beachten: Löttemperatur 260° C und
i
Lötdauer maximal 10 Sekunden.
Ensure that minimum
Es ist ausschließlich neutral vernetztes Silikon zu verwenden
c
(keinesfalls essighaltiges Silikon verwenden!).
Entsorgung
Entsorgen Sie elektrische und elektronische Geräte umweltge-
recht. Nähere Informationen erhalten Sie bei Ihrer zuständigen
Behörde.
Use HO3VVH2-F 2x 0.75 mm cable only
f
LED-Strip mit leichtem
Bild 1
