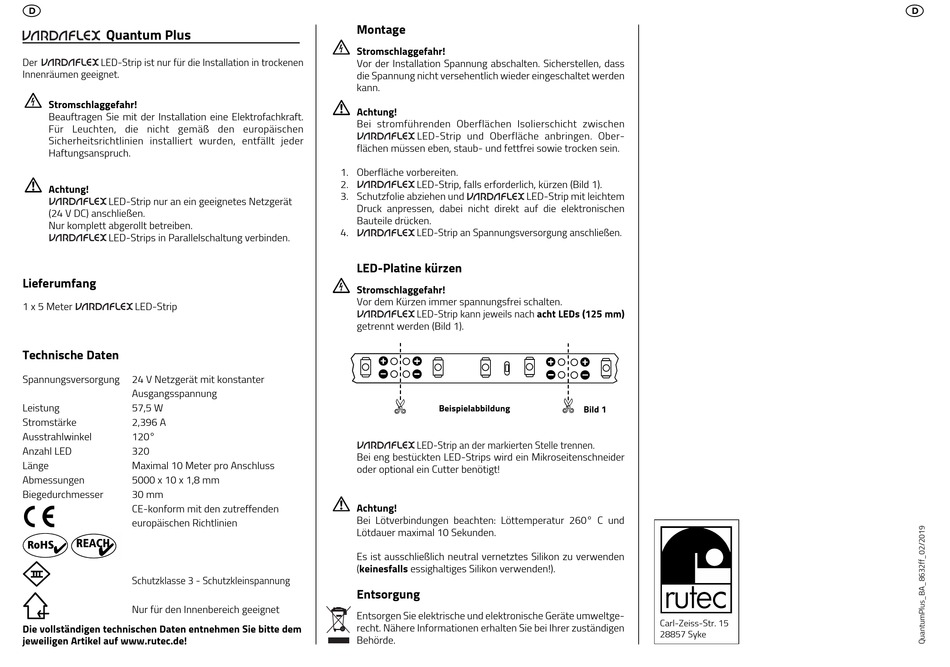

RUTEC VARDAFLEX Quantum Plus Quick Start Manual

Quantum Plus
Der LED-Strip ist nur für die Installation in tro ckenen
Innenräumen geeignet.
Stromschlaggefahr!
Beauftragen Sie mit der Installation eine Elektrofach kraft.
Für Leuchten, die nicht gemäß den euro päischen
Sicherheitsrichtlinien installiert wurden, entfällt jeder
Haftungsanspruch.
Do not cover lamps with heat-
Achtung!
Do not cover lamps with heat-
i
LED-Strip nur an ein geeignetes Netzgerät
i
(24 V DC) anschließen.
Ensure that minimum
Nur komplett abgerollt betreiben.
Ensure that minimum
c
LED-Strips in Parallelschaltung verbinden.
c
Lieferumfang
1 x 5 Meter LED-Strip
Technische Daten
Spannungsversorgung 24 V Netzgerät mit konstanter
Ausgangsspannung
Leistung 57,5 W
Use HO3VVH2-F 2x 0.75 mm cable only
Stromstärke 2,396 A
Use HO3VVH2-F 2x 0.75 mm cable only
f
Ausstrahlwinkel 120°
f
Use low-pressure halogen
Anzahl LED 320
Use low-pressure halogen
l
Länge Maximal 10 Meter pro Anschluss
l
Abmessungen 5000 x 10 x 1,8 mm
Biegedurchmesser 30 mm
CE-konform mit den zutreffenden
europäischen Richtlinien
The lamp is suitable for moun-
The lamp is suitable for moun-
t
t
Schutzklasse 3 - Schutzkleinspannung
Nur für den Innenbereich geeignet
Die vollständigen technischen Daten entnehmen Sie bitte dem
jeweiligen Artikel auf www.rutec.de!
Montage
Stromschlaggefahr!
Vor der Installation Spannung abschalten. Sicherstellen, dass
die Spannung nicht versehentlich wieder eingeschaltet werden
kann.
Achtung!
Do not cover lamps with heat-
Bei stromführenden Oberflächen Isolierschicht zwischen
i Do not cover lamps with heat-
LED-Strip und Oberfläche anbringen. Ober -
i
flächen müssen eben, staub- und fettfrei sowie trocken sein.
Ensure that minimum
c Ensure that minimum
1. Oberfläche vorbereiten.
c
2. LED-Strip, falls erforderlich, kürzen (Bild 1).
3. Schutzfolie abziehen und
Druck anpressen, dabei nicht direkt auf die elektronischen
Bauteile drücken.
4. LED-Strip an Spannungsversorgung anschließen.
LED-Platine kürzen
Stromschlaggefahr!
Vor dem Kürzen immer spannungsfrei schalten.
LED-Strip kann jeweils nach acht LEDs (125 mm)
getrennt werden (Bild 1).
Use HO3VVH2-F 2x 0.75 mm cable only
Use HO3VVH2-F 2x 0.75 mm cable only f
Do not cover lamps with heat-
f
Use low-pressure halogen
i
Use low-pressure halogen
l
Ensure that minimum
l
Beispielabbildung
c
LED-Strip an der markierten Stelle trennen.
Bei eng bestückten LED-Strips wird ein Mikroseitenschneider
The lamp is suitable for moun-
oder optional ein Cutter benötigt!
The lamp is suitable for moun- t
t
Achtung!
Do not cover lamps with heat-
Bei Lötverbindungen beachten: Löttemperatur 260° C und
i
Lötdauer maximal 10 Sekunden.
Ensure that minimum
Es ist ausschließlich neutral vernetztes Silikon zu verwenden
c
(keinesfalls essighaltiges Silikon verwenden!).
Entsorgung
Use HO3VVH2-F 2x 0.75 mm cable only
f
Entsorgen Sie elektrische und elektronische Geräte umweltge-
recht. Nähere Informationen erhalten Sie bei Ihrer zuständigen
Use low-pressure halogen
Behörde.
l
LED-Strip mit leichtem
Bild 1
Carl-Zeiss-Str. 15
28857 Syke
