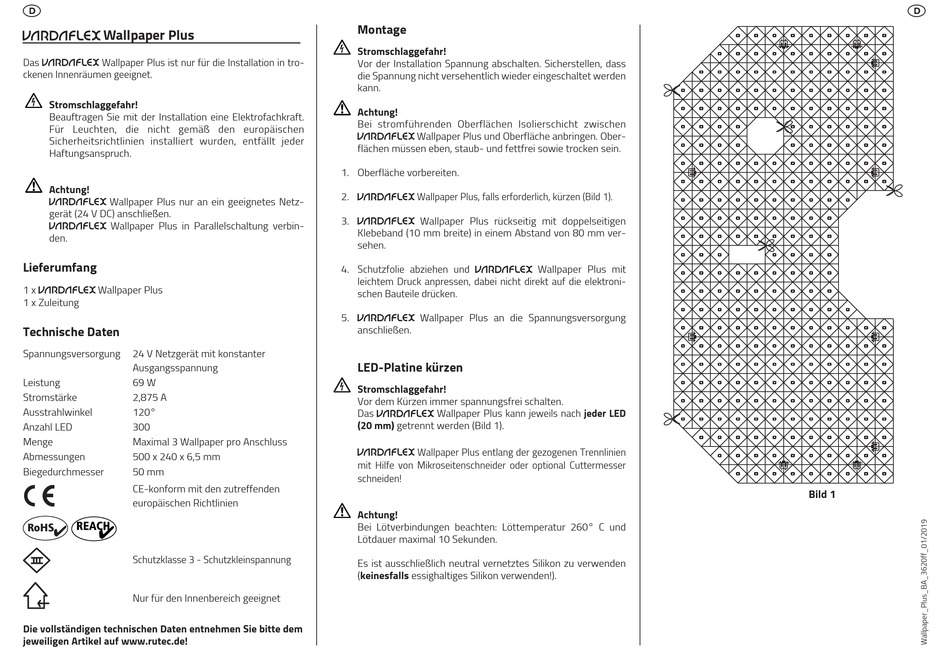

RUTEC WARDAFLEX Wallpaper Plus Manual

Wallpaper Plus
Das Wallpaper Plus ist nur für die Installation in tro -
ckenen Innenräumen geeignet.
Stromschlaggefahr!
Beauftragen Sie mit der Installation eine Elektrofach kraft.
Für Leuchten, die nicht gemäß den euro päischen
Sicherheitsrichtlinien installiert wurden, entfällt jeder
Haftungsanspruch.
Do not cover lamps with heat-
Achtung!
Do not cover lamps with heat-
i
Wallpaper Plus nur an ein geeignetes Netz -
i
gerät (24 V DC) anschließen.
Ensure that minimum
Wallpaper Plus in Parallelschaltung verbin-
Ensure that minimum
c
den.
c
Lieferumfang
1 x Wallpaper Plus
1 x Zuleitung
Technische Daten
Spannungsversorgung 24 V Netzgerät mit konstanter
Ausgangsspannung
Leistung 69 W
Stromstärke 2,875 A
Ausstrahlwinkel 120°
Use HO3VVH2-F 2x 0.75 mm cable only
Anzahl LED 300
Use HO3VVH2-F 2x 0.75 mm cable only
f
f
Menge Maximal 3 Wallpaper pro Anschluss
Use low-pressure halogen
Abmessungen 500 x 240 x 6,5 mm
Use low-pressure halogen
l
l
Biegedurchmesser 50 mm
CE-konform mit den zutreffenden
europäischen Richtlinien
The lamp is suitable for moun-
The lamp is suitable for moun-
t
t
Schutzklasse 3 - Schutzkleinspannung
Nur für den Innenbereich geeignet
Die vollständigen technischen Daten entnehmen Sie bitte dem
jeweiligen Artikel auf www.rutec.de!
Montage
Stromschlaggefahr!
Vor der Installation Spannung abschalten. Sicherstellen, dass
die Spannung nicht versehentlich wieder eingeschaltet werden
kann.
Achtung!
Do not cover lamps with heat-
Bei stromführenden Oberflächen Isolierschicht zwischen
i Do not cover lamps with heat-
Wallpaper Plus und Oberfläche anbringen. Ober -
i
flächen müssen eben, staub- und fettfrei sowie trocken sein.
Ensure that minimum
Ensure that minimum c
1. Oberfläche vorbereiten.
c
2. Wallpaper Plus, falls erforderlich, kürzen (Bild 1).
3. Wallpaper Plus rückseitig mit doppelseitigen
Klebeband (10 mm breite) in einem Abstand von 80 mm ver-
sehen.
4. Schutzfolie abziehen und
leichtem Druck anpressen, dabei nicht direkt auf die elektroni-
schen Bauteile drücken.
5. Wallpaper Plus an die Spannungsversorgung
anschließen.
Use HO3VVH2-F 2x 0.75 mm cable only
Use HO3VVH2-F 2x 0.75 mm cable only f
LED-Platine kürzen
f
Use low-pressure halogen
Stromschlaggefahr!
Use low-pressure halogen
l
Vor dem Kürzen immer spannungsfrei schalten.
l
Das Wallpaper Plus kann jeweils nach jeder LED
(20 mm) getrennt werden (Bild 1).
Wallpaper Plus entlang der gezogenen Trenn linien
mit Hilfe von Mikroseitenschneider oder optional Cutter messer
The lamp is suitable for moun-
Do not cover lamps with heat-
schneiden!
The lamp is suitable for moun- t
i
t
Ensure that minimum
c Achtung!
Do not cover lamps with heat-
Bei Lötverbindungen beachten: Löttemperatur 260° C und
i
Lötdauer maximal 10 Sekunden.
Ensure that minimum
Es ist ausschließlich neutral vernetztes Silikon zu verwenden
c
(keinesfalls essighaltiges Silikon verwenden!).
Wallpaper Plus mit
Bild 1
