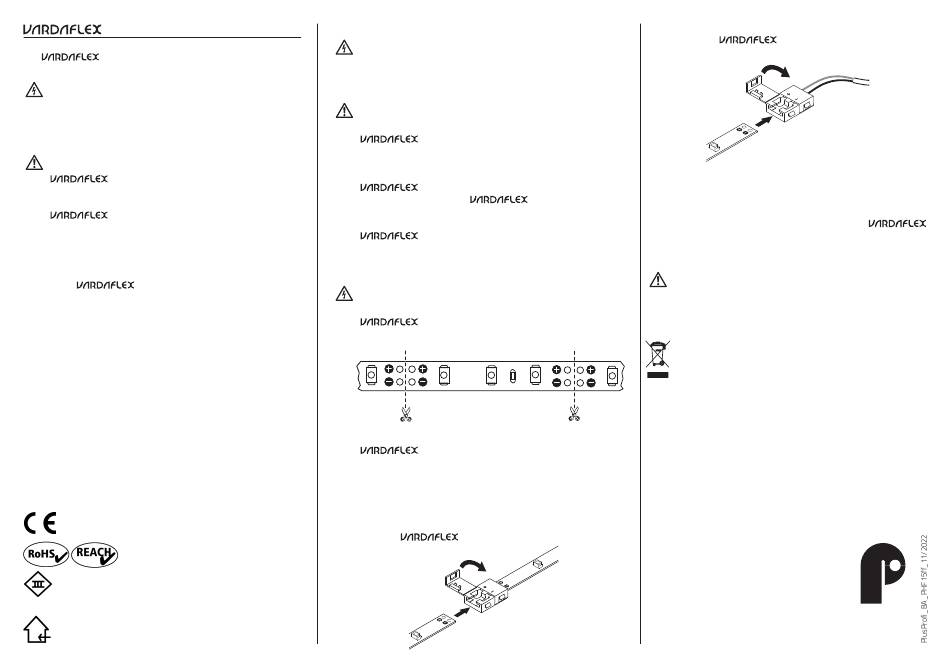

RUTEC VARDAFLEX Plus Profi Quick Start Manual

D
Plus Profi
Der LED-Strip ist nur für die Installation in tro ckenen
Innenräumen geeignet.
Stromschlaggefahr!
Beauftragen Sie mit der Installation eine Elektrofach kraft.
Für Leuchten, die nicht gemäß den euro päischen
Sicherheitsrichtlinien installiert wurden, entfällt jeder
Haftungsanspruch.
Achtung!
LED-Strip nur an geeignetes Netzgerät
(24 V DC) anschließen.
Nur komplett abgerollt betreiben.
LED-Strips in Parallelschaltung verbinden.
LIEFERUMFANG:
1 x 5 Meter LED-Strip
5 x Einspeisungsverbinder
1 x Direktverbinder
TECHNISCHE DATEN:
Spannungsversorgung 24 V Netzgerät mit konstanter
Ausgangsspannung
Leistung 72 W
Stromstärke 3 A
Ausstrahlwinkel 120°
Anzahl LED 300
Länge Maximal 10 Meter pro Anschluss
Abmessungen 5000 x 10 x 2 mm
Biegedurchmesser 40 mm
CE-konform mit den zutreffenden
europäischen Richtlinien
Schutzklasse 3 - Schutzkleinspannung
Nur für den Innenbereich geeignet
MONTAGE:
Stromschlaggefahr!
Vor der Installation Spannung abschalten. Sicherstellen, dass
die Spannung nicht versehentlich wieder eingeschaltet werden
kann.
Achtung!
Bei stromführenden Oberflächen Isolierschicht zwischen
LED-Strip und Oberfläche anbringen. Ober -
flächen müssen eben, staub- und fettfrei sowie trocken sein.
1. Oberfläche vorbereiten.
2. LED-Strip, falls erforderlich, kürzen (Bild 1).
3. Schutzfolie abziehen und
Druck anpressen, dabei nicht direkt auf die elektronischen
Bauteile drücken.
4. LED-Strip an Spannungsversorgung anschließen.
LED-PLATINE KÜRZEN:
Stromschlaggefahr!
Vor dem Kürzen immer spannungsfrei schalten.
LED-Strip kann jeweils nach sechs LEDs
(100 mm) getrennt werden (Bild 1).
Beispielabbildung
LED-Strip an der markierten Stelle trennen.
Bei eng bestückten LED-Strips wird ein Mikroseitenschneider
oder optional ein Cutter benötigt!
LED-PLATINE VERBINDEN:
Mit Direktverbinder:
Um zwei LED-Strips miteinander zu verbinden,
verwenden Sie einen Direktverbinder.
Beispielabbildung
Bild 2
Mit Einspeisungsverbinder:
Um einen
verbinden, verwenden Sie einen Einspeisungverbinder.
1. Schutzfolie an der Verbindungsstelle nicht entfernen.
LED-Strip mit leichtem 2 Verschluss des Direkt-/Einspeisungsverbinders öffnen
(Bild 2+3).
3. Direkt-/Einspeisungsverbinder auf das Ende des
LED-Strips ste cken (Polung beachten) und den Verschluss
schließen (Bild 2+3).
Achtung!
Bei Lötverbindungen beachten: Löttemperatur 260° C und
Lötdauer maximal 10 Sekunden.
ENTSORGUNG:
Entsorgen Sie elektrische und elektronische Geräte
umweltgerecht. Nähere Informationen erhalten Sie bei
Ihrer zuständigen Behörde.
Bild 1
D
LED-Strip mit einem Netzgerät zu
Bild 3
Beispielabbildung
