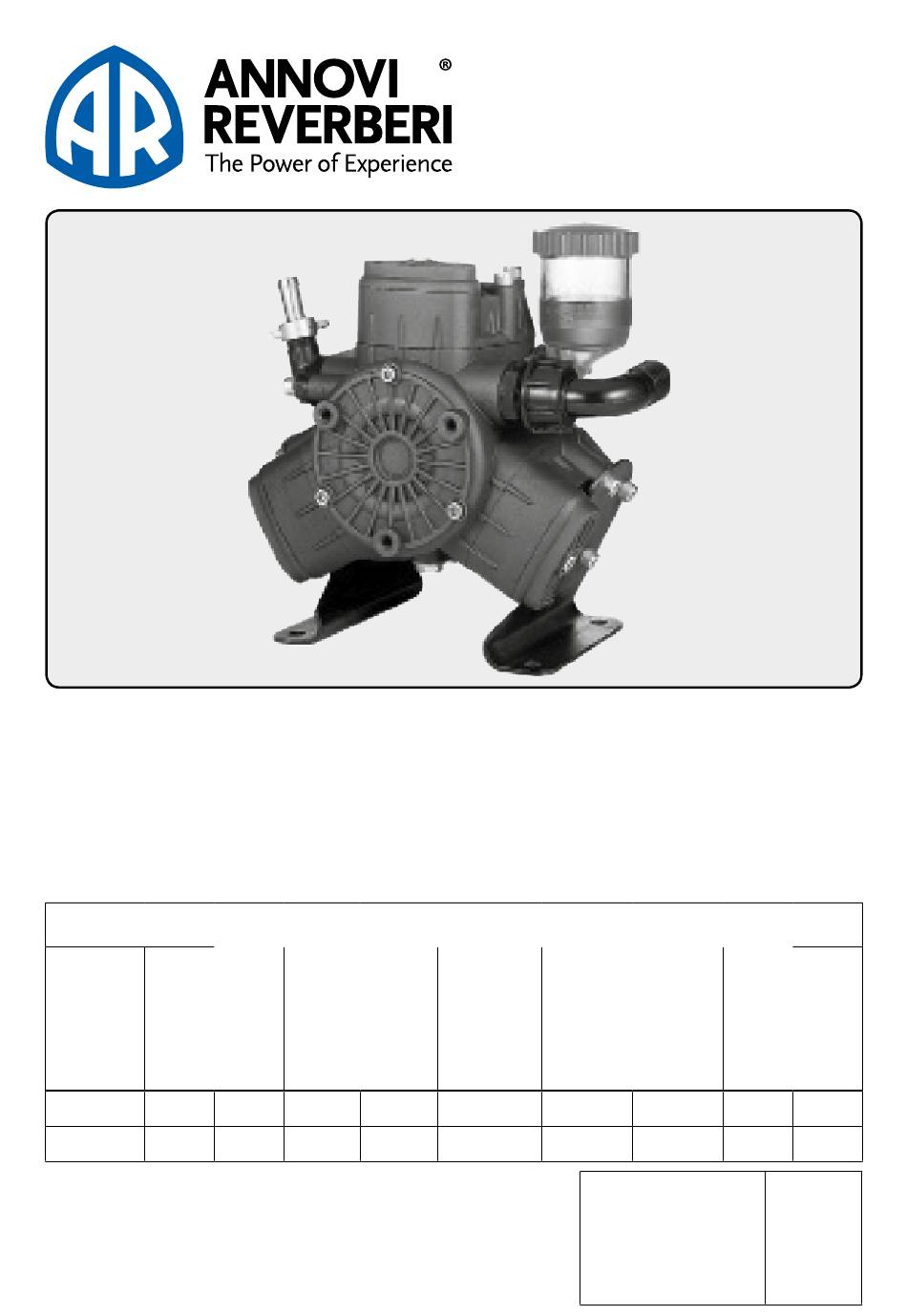

NOTICE D'UTILISATION ET INSTALLATION

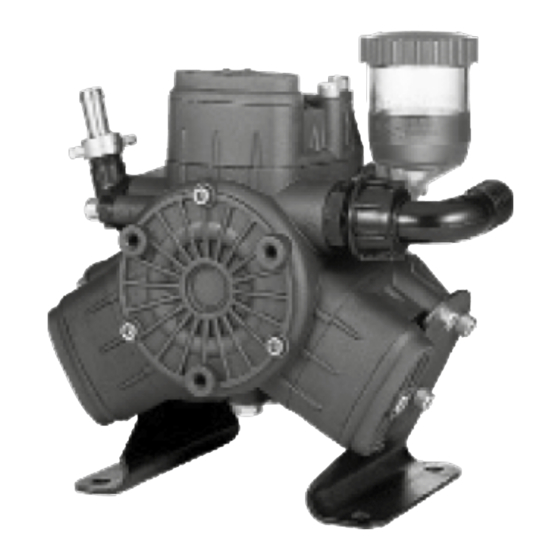

Technical and Performance Data - Données techniques et performances - Datos técnicos y prestaciones
Model
Max. flow
Modèle
Débit max.
Modelo
Caudal máx.
L/1'
l/min
AR 303
34,7
AR 403
40,7
Original instructions
Notice originale
Instrucciones originales
Edition - Édition - Edición: 12/2016
INSTRUCTION MANUAL
MANUAL DE USO E INSTALACIÓN
Max. pressure
Pression max.
Presión máx.
gpm
bar
psi
U/min
9,2
40
580
10,7
40
580
AR 303
AR 403
Max. rpm
Max. temperature
Nbre tours max.
Température max.
R.p.m. máx.
Temperatura máx.
°C
550
60
550
60
Manual code no.
N° code de la notice
N° código manual
Weight
Poids
Peso
°F
kg
lb
140
9
19,8
140
9
19,8
AR91408
