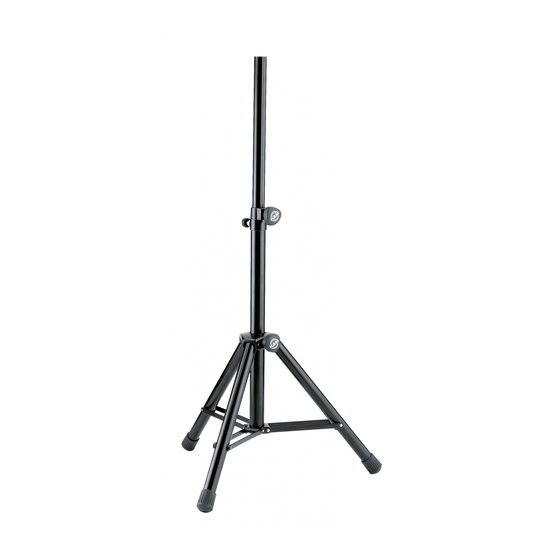

21455 Boxenstativ
- Tragkraft: 40 kg - bei zentrischer Belastung, auf waagerechter Fläche und ohne Seitenkräfte (Wind, Stöße etc.)
- extrem niedrig einstellbar
- professionelle Qualität, robust, standfest und platzsparend zusammenlegbar
- Höhe: min. 995 / max. 1400 mm; Fußkreis 730 mm; Auszug ø 35 mm, Gewicht: 3,3 kg
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie über alle wichtigen
Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Max.zentrische Last: 40 kg
- Stativ darf nicht einseitig belastet werden.
- Der Untergrund muß tragfähig und eben sein.
- Entsprechender Einsatz von Personal erforderlich
- (2 fachlich und körperlich geeignete Personen)
- Vor Installation prüfen, ob Stativ, Lautsprecher
- und Hilfsmittel (Leitern u.a.) funktionstüchtig sind.
- Auf geeignetes Lautsprechermaterial achten;
- d.h. die Flanschbuchse muss über richtige Größe
- und Güte verfügen.
- Unbefugte vom belasteten Stativ fernhalten:
- Schutz vor Stolperfallen, Kippgefahren
- Sicherheit der Installation überwachen:
- - auf feste Schraubverbindungen achten,
- - die maximale Standfestigkeit erreicht das Stativ
- - bei waagerecht eingestellten Fußstreben 4
- - Niemals unkontrolliert Rastbolzen und
- - Klemmschraube des Auszugrohres lösen
- ACHTUNG: das Verschieben des belasteten Stativs
- kann zu Beschädigungen des Fußgestells führen
- Aufmerksame Handhabung erforderlich, da die
- Verstellmöglichkeiten Einklemmgefahren bergen
AUFBAUANLEITUNG

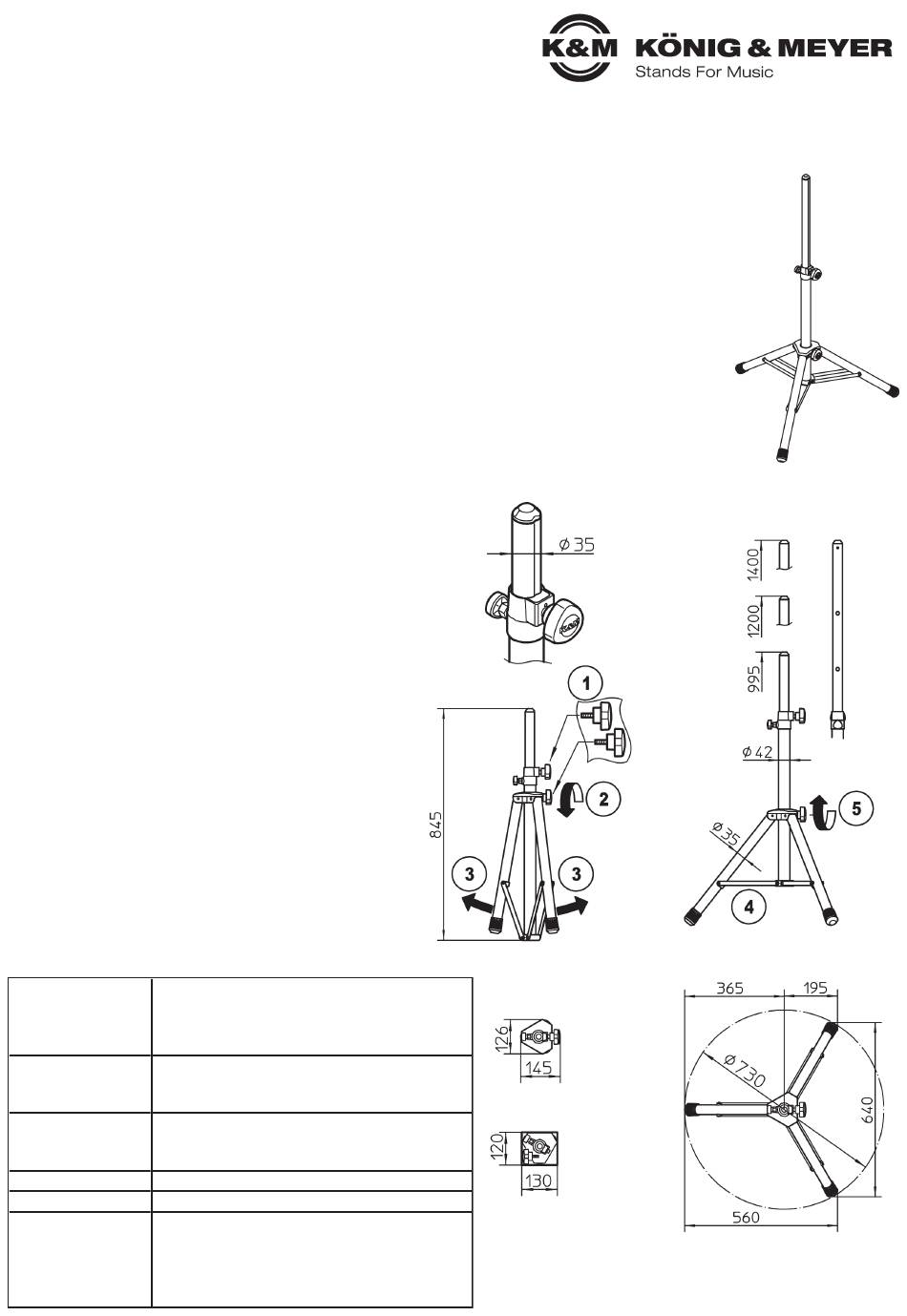

Der Aufbau des 21455 Boxenstativ ist einfach.
Bis auf die beiden Klemmschrauben 1 ist das
Stativ schon vormontiert. Es muß lediglich
noch in Position gebracht werden.
1 Beide Klemmschrauben eindrehen
2 Klemmschraube der Dreieckschelle etwas lösen.
3 Beine auseinanderziehen bis...
4 ...Verbindungsstreben waagerecht stehen.
5 Klemmschraube wieder fest anziehen.
5 BEACHTE:
5 Handkraft genügt; überfestes Anziehen
5 belastet die Bauteile und ist zu vermeiden
TECHNISCHE DATEN / SPEZIFIKATIONEN
Grund-, Fußrohre - Alu
Auszugrohr, Streben, Rastbolzen - Stahl
Material
Schellen - Zink-Druckguß
Parkettschoner, Stoßdämpfer - TPE
max. 40 kg - bei zentrischer Belastung, auf
Traglast waagerechter Fläche und ohne Seitenkräfte
(Wind, Stöße etc.)
max. Fußkreis ø 730 mm
Abmessungen Höhe: 995 - 1400 mm (bei max. Fußkreis)
Auszugrohr: ø 35 mm
Klappmaß, kg 845 x 145 x 126 mm, 3,3 kg
Karton, kg 1185 x 130 x 120 mm, 4,1 kg
Tragetasche 18846 (für ein oder zwei 21455)
K&M-Flanschbuchsen (z.B. 19580, 19654,
Zubehör (optional) 19656 etc.)
Anschraubflansch (24281)
Adapterhülse 21326: ø 38 mm (=US-Variante)
Karton
