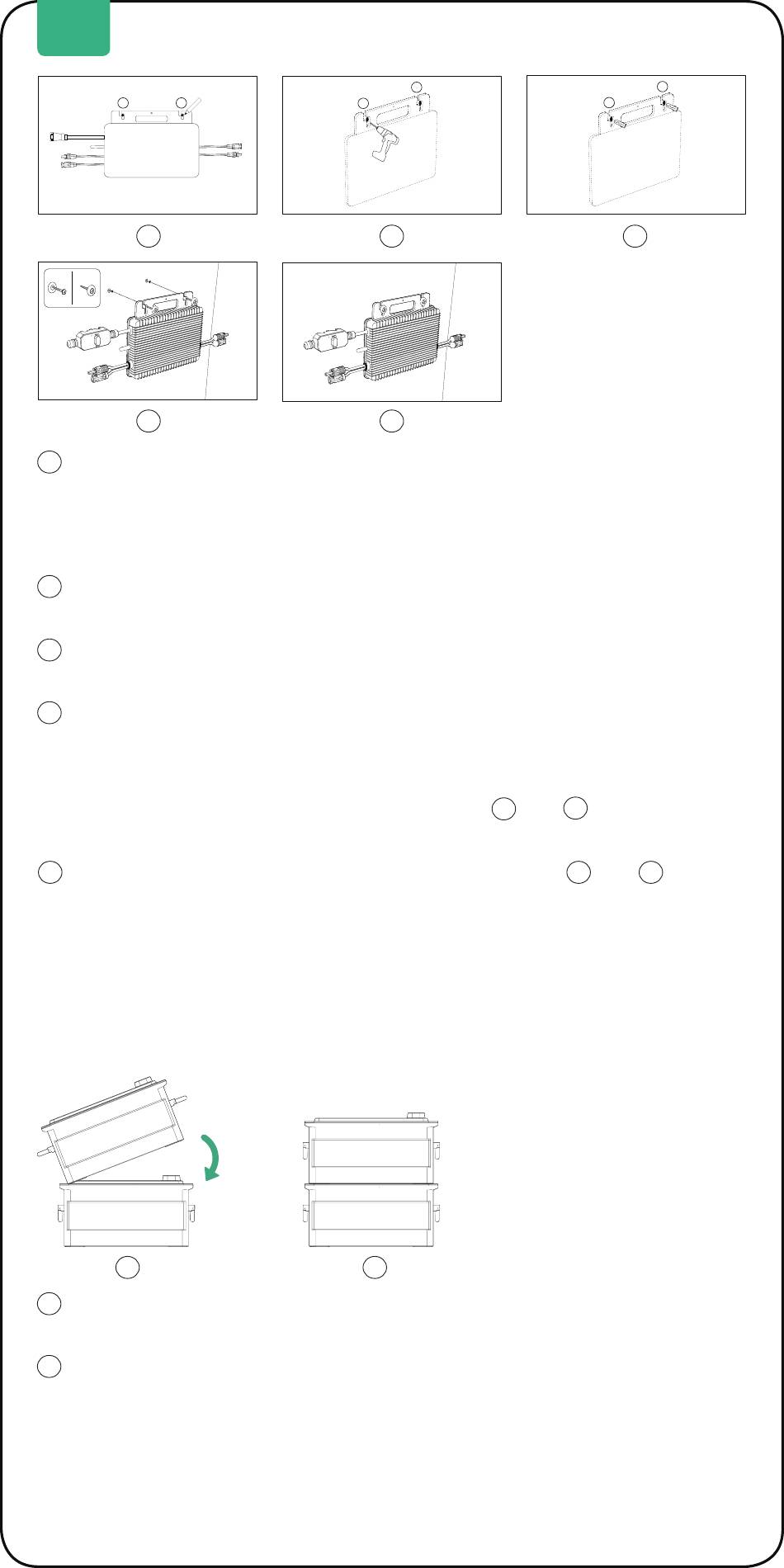

Standort markieren: Wählen Sie eine Position neben dem Smart PV
1
Hub. Die eine Person hält den Mikro-Inverter mit beiden Händen an
der Wand, die andere Person markiert die Positionen der beiden
Schraubenlöcher des Mikro-Inverters mit einem Marker.
Bohren: Bohren Sie zwei Montagelöcher mit einem Durchmesser von 8
2
mm an den zwei markierten Positionen.
Gelbe Kunststoffdübel installieren: Installieren Sie die gelben
3
Kunststoffdübel in den beiden Löchern.
Mikro-Inverter installieren: Die eine Person fixiert den Mikro-Inverter mit
4
beiden Händen an der Wand und richtet ihn an den Bohrlöchern aus.
Anschließend platziert die andere Person die flachen Unterlegschreiben
an den Schrauben und steckt die Schrauben
Unterlegscheiben in die gelben Kunststoffdübel.
Schrauben festziehen: Schrauben Sie die Schrauben
5
vollständig in die Wand. Damit ist die Installation des Mikro-Inverters
abgeschlossen.

5.3.6 AB1000 stapeln

Tipps: Beachten Sie den Hinweis auf dem AB1000, bevor Sie AB1000
stapeln.
1
Entfernen Sie die Kunststoff-Schutzabdeckungen am Anschluss, richten
1
Sie dann zunächst die linke Seite aus.
Schieben Sie langsam den Akkuanschluss ein.
2
12
2
1
2
5
1
2
2
2
1
1
3
und mit den flachen
2
und
