5.3.4 Інсталюйте Smart PV Hub
Підказки:
• Встановлюйте Smart PV Hub у місці, захищеному від прямого
сонячного світла.
• Довжина сонячних кабелів становить 3 метри, тож перш ніж
підтвердити місце встановлення Smart PV Hub, виміряйте відстань від
з'єднувача MC4 сонячної панелі до з'єднувача MC4 Smart PV Hub.
1
3
1
2
4

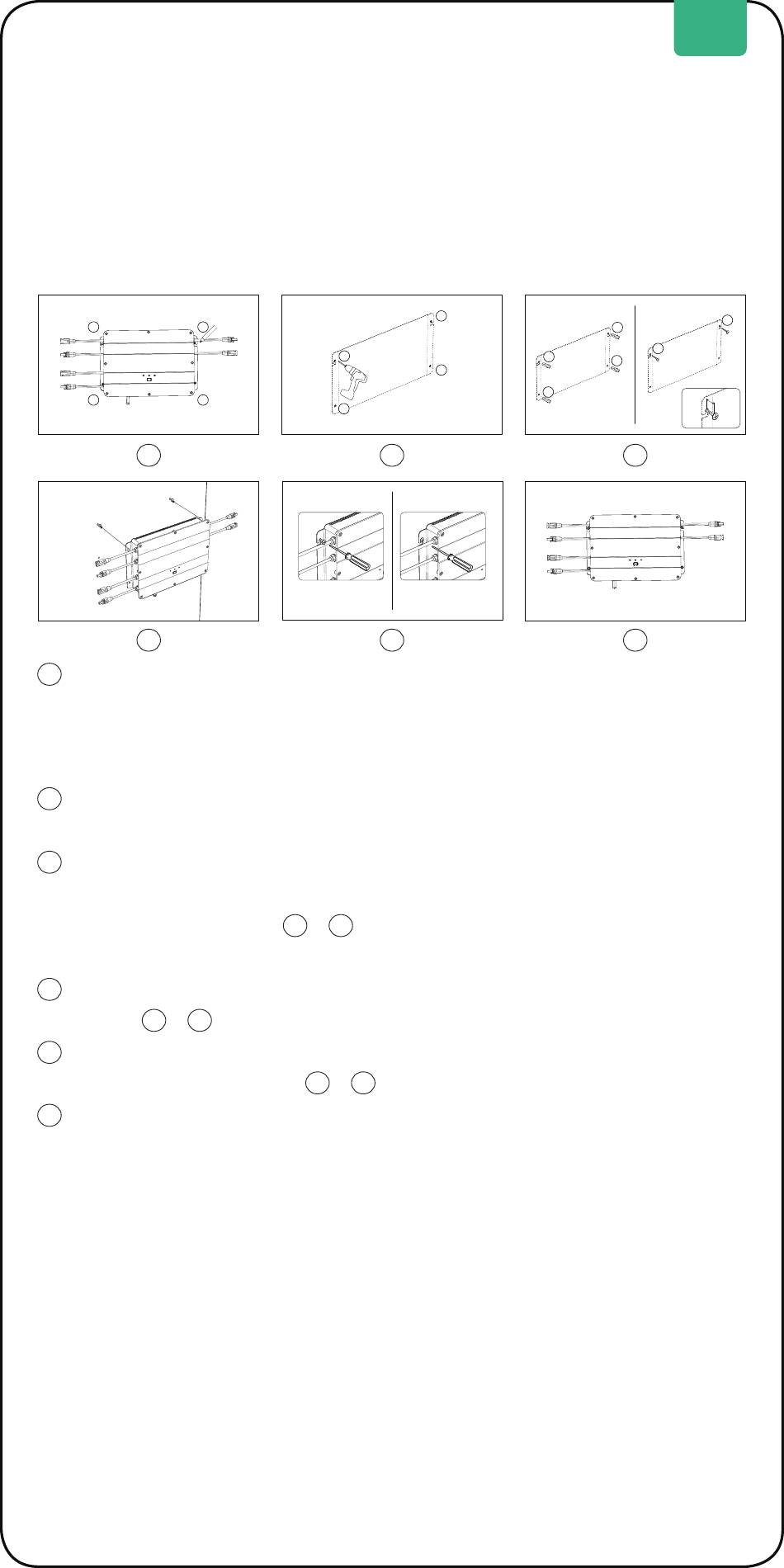

Позначте розташування, знайдіть стіну, на яку ви плануєте
1
встановлення, одна людина руками притримує Smart PV Hub на
стіні, а інша людина позначає маркером розташування чотирьох
отворів для гвинтів Smart PV Hub.
Свердління: у чотирьох позначених місцях просвердліть чотири
2
монтажні отвори діаметром 8 мм.
Встановлюючи гвинти, спершу відповідно встановіть жовті
3
пластикові розширювальні трубки в 4 отвори, що є кроком 3, а потім
загвинтіть 2/3 гвинтів
трубку.
Підвішуючи Smart PV Hub, розташовуйте їх на відкритих частинах
4
гвинтів і
1
Одна людина утримує Smart PV Hub обома руками, а інша повністю
5
закручує решту гвинтів
Встановіть ще два гвинти - гвинти 3 і 4 - у жовту пластикову
6
розширювальну трубку й повністю в стіну. Таким чином, ви
завершили встановлення Smart PV Hub.
5.3.5 Інсталюйте мікроінвертор
Підказки: спосіб складання вказано в інструкціях до мікроінвертора.
• Аби зменшити кількість з'єднань, рекомендується встановлювати
мікроінвертор між Smart PV Hub і розеткою домашньої електромережі
поблизу PV Hub.
• Для розсіяння тепла забезпечте між Smart PV Hub і мікроінверторои
відстань щонайменше 50 мм.
2
1
4
3
3
і
1 2
.
2
і
1
2
4
2
1
4
3
5
у жовту пластикову розширювальну
у стіну.
2
