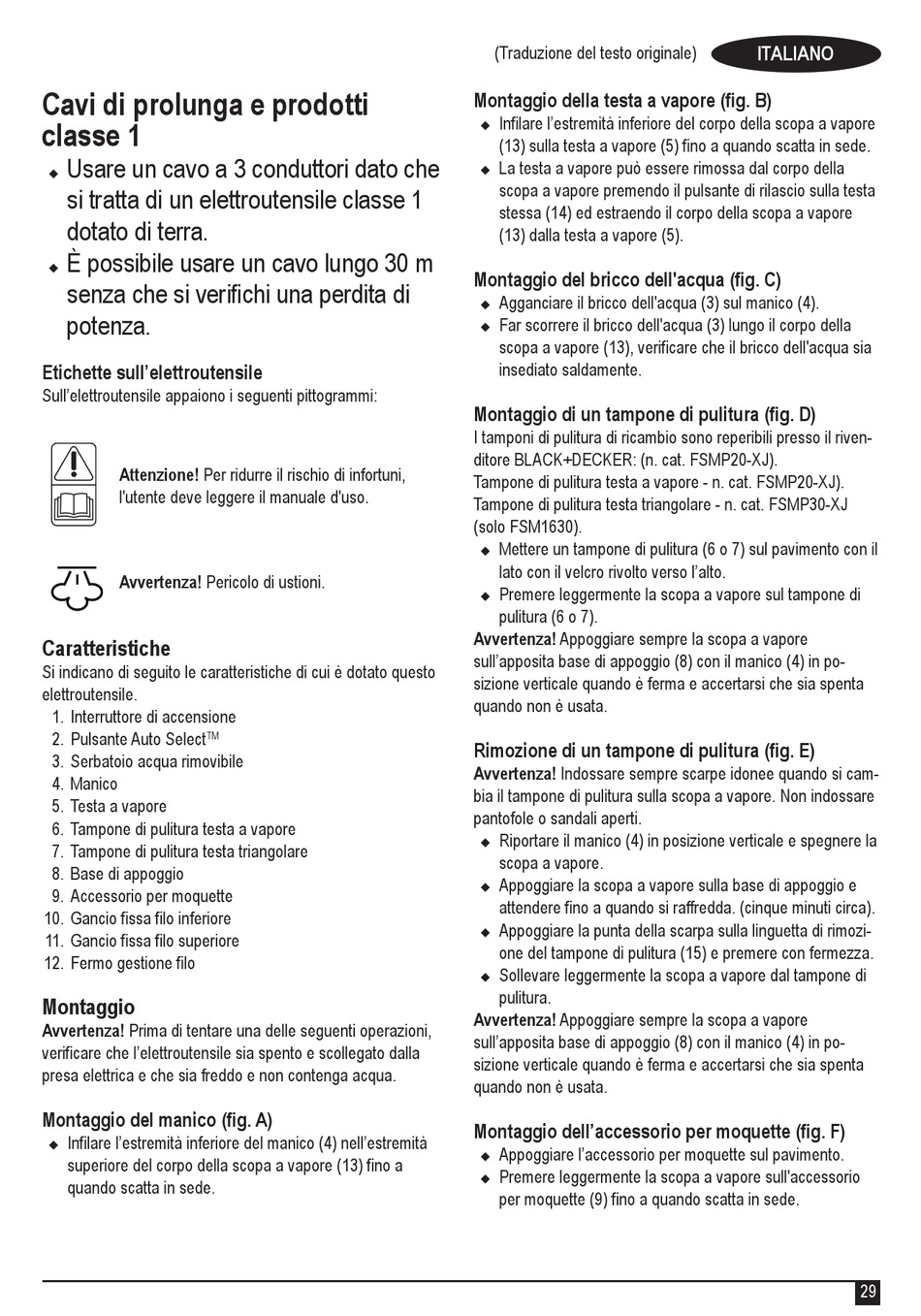

Black & Decker FSM1640 Original Instructions Manual page 29

Cavi di prolunga e prodotti
classe 1
Usare un cavo a 3 conduttori dato che
u
si tratta di un elettroutensile classe 1
dotato di terra.
È possibile usare un cavo lungo 30 m
u
senza che si verifichi una perdita di
potenza.
Etichette sull'elettroutensile
Sull'elettroutensile appaiono i seguenti pittogrammi:
Attenzione! Per ridurre il rischio di infortuni,
l'utente deve leggere il manuale d'uso.
Avvertenza! Pericolo di ustioni.
Caratteristiche
Si indicano di seguito le caratteristiche di cui è dotato questo
elettroutensile.
1. Interruttore di accensione
2. Pulsante Auto Select
TM
3. Serbatoio acqua rimovibile
4. Manico
5. Testa a vapore
6. Tampone di pulitura testa a vapore
7. Tampone di pulitura testa triangolare
8. Base di appoggio
9. Accessorio per moquette
10. Gancio fissa filo inferiore
11. Gancio fissa filo superiore
12. Fermo gestione filo
Montaggio
Avvertenza! Prima di tentare una delle seguenti operazioni,
verificare che l'elettroutensile sia spento e scollegato dalla
presa elettrica e che sia freddo e non contenga acqua.
Montaggio del manico (fig. A)
Infilare l'estremità inferiore del manico (4) nell'estremità
u
superiore del corpo della scopa a vapore (13) fino a
quando scatta in sede.
(Traduzione del testo originale)
Montaggio della testa a vapore (fig. B)
Infilare l'estremità inferiore del corpo della scopa a vapore
u
(13) sulla testa a vapore (5) fino a quando scatta in sede.
La testa a vapore può essere rimossa dal corpo della
u
scopa a vapore premendo il pulsante di rilascio sulla testa
stessa (14) ed estraendo il corpo della scopa a vapore
(13) dalla testa a vapore (5).
Montaggio del bricco dell'acqua (fig. C)
Agganciare il bricco dell'acqua (3) sul manico (4).
u
Far scorrere il bricco dell'acqua (3) lungo il corpo della
u
scopa a vapore (13), verificare che il bricco dell'acqua sia
insediato saldamente.
Montaggio di un tampone di pulitura (fig. D)
I tamponi di pulitura di ricambio sono reperibili presso il riven-
ditore BLACK+DECKER: (n. cat. FSMP20-XJ).
Tampone di pulitura testa a vapore - n. cat. FSMP20-XJ).
Tampone di pulitura testa triangolare - n. cat. FSMP30-XJ
(solo FSM1630).
Mettere un tampone di pulitura (6 o 7) sul pavimento con il
u
lato con il velcro rivolto verso l'alto.
Premere leggermente la scopa a vapore sul tampone di
u
pulitura (6 o 7).
Avvertenza! Appoggiare sempre la scopa a vapore
sull'apposita base di appoggio (8) con il manico (4) in po-
sizione verticale quando è ferma e accertarsi che sia spenta
quando non è usata.
Rimozione di un tampone di pulitura (fig. E)
Avvertenza! Indossare sempre scarpe idonee quando si cam-
bia il tampone di pulitura sulla scopa a vapore. Non indossare
pantofole o sandali aperti.
Riportare il manico (4) in posizione verticale e spegnere la
u
scopa a vapore.
Appoggiare la scopa a vapore sulla base di appoggio e
u
attendere fino a quando si raffredda. (cinque minuti circa).
Appoggiare la punta della scarpa sulla linguetta di rimozi-
u
one del tampone di pulitura (15) e premere con fermezza.
Sollevare leggermente la scopa a vapore dal tampone di
u
pulitura.
Avvertenza! Appoggiare sempre la scopa a vapore
sull'apposita base di appoggio (8) con il manico (4) in po-
sizione verticale quando è ferma e accertarsi che sia spenta
quando non è usata.
Montaggio dell'accessorio per moquette (fig. F)
Appoggiare l'accessorio per moquette sul pavimento.
u
Premere leggermente la scopa a vapore sull'accessorio
u
per moquette (9) fino a quando scatta in sede.
ITALIANO
29
