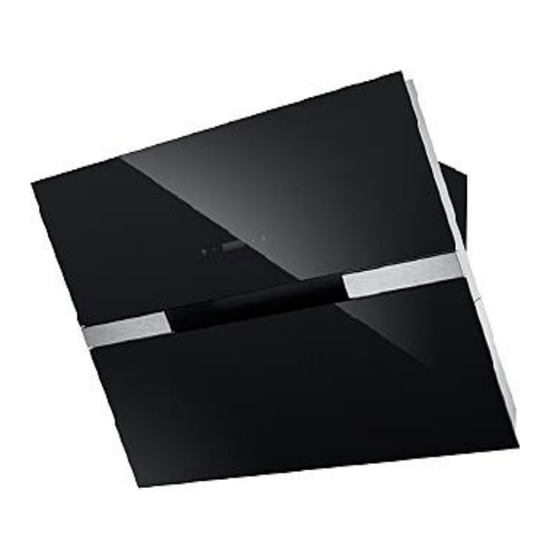

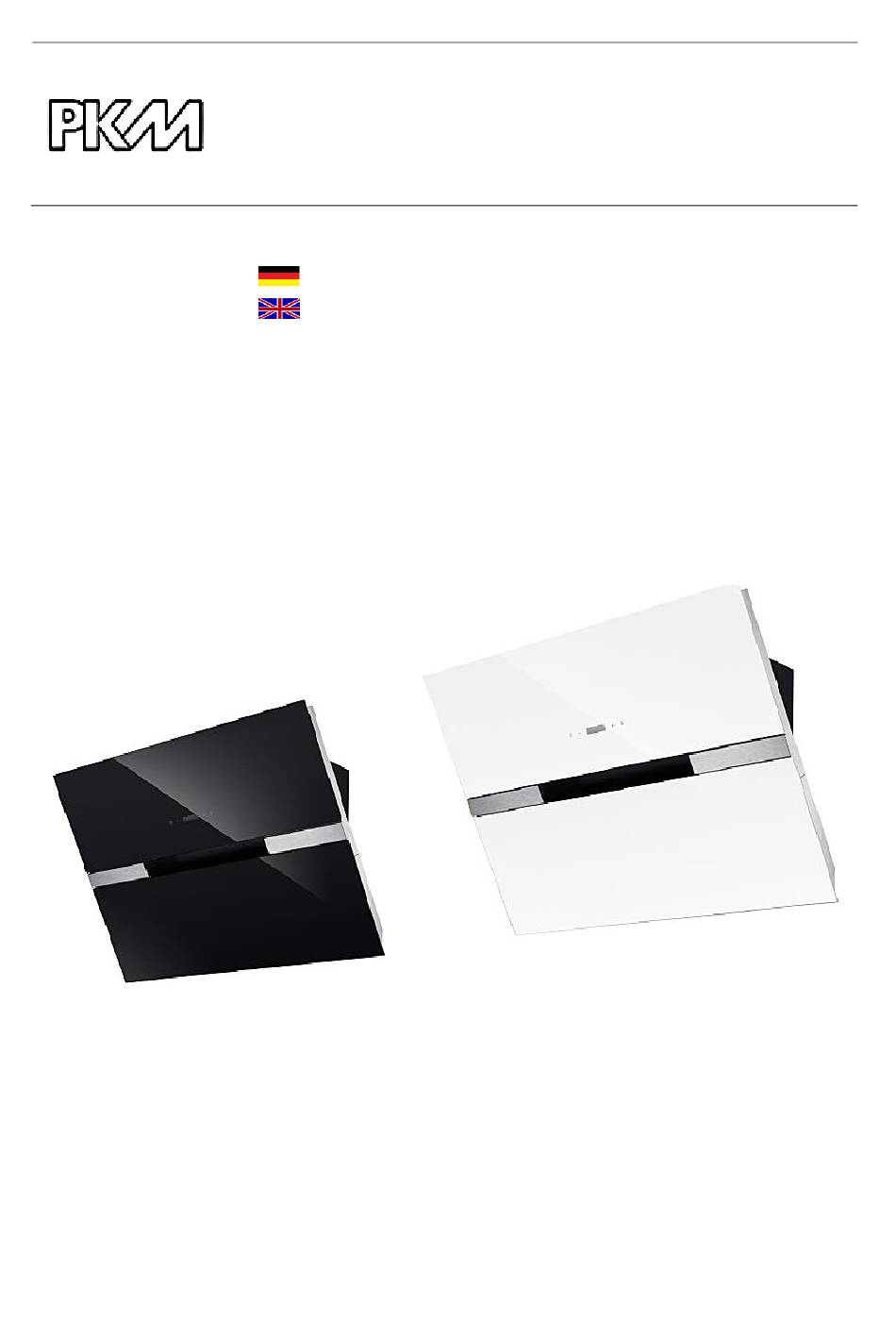

- Page 1 TECHNOLOGIE FÜR DEN HAUSHALT TECHNOLOGY FOR DOMESTIC USE Bedienungsanleitung Instruction Manual Dunstabzugshaube Extractor Hood 9080BT/9080WT Deutsch Seite English Page www.pkm-online.de...
-
Page 2: Table Of Contents
Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. -
Page 3: Sicherheitshinweise
1. Sicherheitshinweise Lesen Sie vor der ersten Benutzung des Geräts die gesamten Sicherheitshinweise gründlich durch. Die darin enthaltenen Informationen dienen Schutz Ihrer Gesundheit. Nichtbeachtung Sicherheitshinweise kann zu schweren Beeinträchtigungen Ihrer Gesundheit und im schlimmsten Fall zum Tod führen. verweist auf eine WARNUNG! verweist auf eine GEFAHR! Gefahrensituation, die, wenn sie nicht... - Page 4 GEFAHR! 1. Benutzen Sie das Gerät nicht, wenn es nicht ordnungsgemäß arbeitet, sichtbar beschädigt oder heruntergefallen ist oder das Netzkabel oder der Netzstecker beschädigt sind. 2. Das Netzanschlusskabel darf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) ausgetauscht werden. 3. Versuchen Sie niemals, das Gerät alleine zu reparieren. 4.
- Page 5 5. Ihr Hausstrom muss mit einem Sicherungsautomaten zur Notabschaltung des Geräts ausgestattet sein. 6. Halten Sie beim Aufbau des Geräts die Mindestabstände zwischen der Abzugshaube und dem Kochfeld genau ein. Mindestabstand Unterkante Haubenkörper zu Glaskeramik- und Gusskochplatten 65 cm Gaskochfeld 75 cm Kohle- / Öl- / Holzfeuerung 85 cm...
-
Page 6: Installation
2. Führen Sie den Einbau des Geräts mit mindestens zwei Personen durch, weil Sie ansonsten das Gerät beschädigen oder der Person, die an dem Gerät arbeitet, Schaden zufügen. HINWEIS! 1. Das Gerät muss von mindestens zwei Personen transportiert und angeschlossen werden. 2. - Page 7 7. Verwenden Sie nur glatte Rohre oder flexible Abluftschläuche aus nicht brennbarem Material. 8. Halten Sie bei waagerechter Verlegung der Abluftleitung ein Mindestgefälle von 1cm/m oder einen Neigungswinkel von 2 ein. Ansonsten läuft Kondenswasser in den Motor der Abzugshaube. 9. Wenn die Abluft in einen Abluftschacht geführt wird, muss das Ende des Einführungsstutzens in Strömungsrichtung ausgerichtet werden.
- Page 8 Installationsschritte (Abluftführung nach außen) WARNUNG! Eine Nichtbeachrung der Installationsanweisungen für Schrauben oder Befestigungsvorrichtungen kann einem Stromschlag führen! WARNUNG! Beschädigen Sie beim Bohren keine elektrischen Leitungen in den Wänden. 1. Bohren Sie drei 8 mm Löcher zur Befestigung der Befestigungsklammer. Befestigen Sie mittels der mitgelieferten Schrauben und Dübel die Befestigungsklammer an der Wand.
- Page 9 3. Hängen Sie die Haube auf die Befestigungsklammer. Befestigen Sie die Haube (siehe auch Schritt 2). Die Haube muss waagerecht ausgerichtet sein. Kontrollieren Sie die Ausrichtung mit einer Wasserwaage. Befestigungsklammer Haube Öffnungen für Aufhängung. 4. Befestigen Sie das Rückschlagventil am Luftauslass der Haube. Bringen Sie dann den Abluftschlauch wie unten dargestellt am Rückschlagventil an.
- Page 10 Kamininstallation 1. Befestigen Sie den unteren Kamin mit 2 Stück 4*8mm Schrauben. 1) Schraube 2. Lassen Sie den Kamin gleiten bis Sie die erforderliche Höhe erreicht haben. Befestigen Sie dann wie unten dargestellt das Halteeisen 1 mit 2 Stück 4*8 mm Schrauben.
- Page 11 3. Bohren Sie zwei 8 mm Löcher zur Befestigung des Halteeisens 2. Schrauben Sie Halteeisen 2 mittels der mitgelieferten zwei Schrauben an der Wand fest. 4. Befestigen Sie den Kamin mit den zwei Schrauben. Halteeisen 2 4*8 mm Schrauben 4*30 mm Schrauben + Dübel 5.
- Page 12 Überprüfen Sie, ob Ihr Gerät aus der Front-und Seitenperspektive gerade und waagerecht an der Wand angebracht ist, da das Gerät ansonsten nicht ordnungsgemäß arbeitet. Installationsschritte (Umluft) 1. Wenn Sie nicht über eine Abluftleitung nach außen verfügen wird der Abluftschlauch nicht benötigt. Ansonsten sind die Installationsschritte identisch mit den unter Installationsschritte (Abluftführung nach außen) beschriebenen Abläufen.
-
Page 13: Bedienfeld
Gefahren verursachen. HINWEIS! Abzugsleistung verringert sich eingebauten Kohlefiltern. Bestellen Sie Kohlefilter unter www.pkm-online.de 3. Bedienfeld Das Gerät befindet sich nach dem Anschluss an die Stromversorgung automatisch im Standby-Modus. Timer. Absaugleistung/Werte vermindern. Display. Absaugleistung/Werte erhöhen. 1. Kurz drücken: Licht an/aus. - Page 14 3. Drücken Sie zum Einstellen der Minuten W (4)oder W ERTE ERHÖHEN ERTE (2). VERMINDERN 4. Drücken Sie nochmals die T -Taste oder warten Sie 10 Sekunden, um die IMER Einstellung der Uhrzeit zu beenden. Einstellen des Timers Drücken Sie kurz die Timer-Taste bei laufendem Gerät, um zur Auswahl der voreingestellten Abfolge zu gelangen.
-
Page 15: Reinigung/Pflege
4. Reinigung/Pflege WARNUNG! Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten von der Stromversorgung. Eine Nichtbeachtung der Reinigungs- und Pflegeanleitungen führt zu einem erhöhten Brandrisiko aufgrund von Fettablagerungen. HINWEIS! Legen Sie vor allen Reinigungs- und Wartungsarbeiten alle Ringe an Ihren Fingern sowie allen Armschmuck ab;... - Page 16 Kohlefilter Herkömmliche Kohlefilter können nicht gereinigt werden. Diese Filter haben eine begrenzte Aufnahmefähigkeit und sind in der Regel nach 3-6 Monaten verbraucht. Ersetzen Sie einen verbrauchten Filter. Detaillierte Informationen vom Hersteller dazu finden Sie auf der Verpackung der Filter. Austausch des Leuchtmittels 1.
-
Page 17: Problembehandlung
5. Problembehandlung FEHLER MÖGLICHE URSACHE MASSNAHMEN Gerät arbeitet überhaupt nicht. Das Gerät ist mit dem Stromstecker Überprüfen fragliche nicht Steckdose Steckdose, indem Sie ein anderes angeschlossen. Gerät ebenda anschließen. Der Stromstecker ist locker. Überprüfen Sie die Sicherung. ... -
Page 18: Technische Daten
Falls Sie am Mauerkasten ein Fliegengitter angebracht haben, kann dadurch der Luftstrom beeinträchtigt werden. Entfernen Sie zum Überprüfen das Gitter. Falls an der Abdeckplatte des Mauerkastens feste und sehr schräg stehende Lamellen sind, kann dadurch der Luftstrom beeinträchtigt werden. Entfernen Sie zum Überprüfen die Abdeckplatte. -
Page 19: Entsorgung
Fettfilter/Material/spülmaschinenfest Aluminium Kohlefilter *** 2*CF 110 Abluftschlauch Befestigungsmaterial Bedienungsanleitung Teleskopkamin ausziehbar von-bis 40,00-78,00 cm Abmessungen Gerät H*B*T in cm 52,00-130,00*90,00*44,50 Gewicht netto/brutto in kg 20,80/22,80 Abluftbetrieb: bei Anschluss an einen Entlüftungskamin bzw. Abluft ins Freie (Mauerdurchführung = 150mm Ø / Bohrung ca. 153-160mm Ø) Messwerte bei minimaler /maximaler Motorgeschwindigkeit. -
Page 20: Garantiebedingungen
8. Garantiebedingungen Für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung. Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er... - Page 21 Dear customer! We would like to thank you for purchasing a product from our wide range of domestic appliances. Read the complete instruction manual before you operate the appliance for the first time. Retain this instruction manual in a safe place for future reference.
- Page 22 1. Safety instructions Read the safety instructions carefully before you operate the appliance for the first time. All information included in those pages serve for the protection of the operator. If you ignore the safety instructions, you will endanger your health and life.
- Page 23 (e.g. coal furnace), ensure there is sufficient air supply in the room where the appliance is installed in. Always consult your local chimney-sweep master. When you operate the appliance in recirculating mode, you can simultaneously run room-air dependent fireplaces. 5. If gas is set free in your home: ...
- Page 24 FIRE! Clean or replace the filters regularly. 13. Disconnect the appliance from the mains before cleaning and maintenance. 14. While unpacking, the packaging materials (polythene bags, polystyrene pieces, etc.) should be kept away from children. CHOKING HAZARD! 15. This appliance may be operated by children aged from 8 years and above as well as by persons with reduced physical, sensory and mental capabilities or lack of experience and knowledge if they are supervised or have been instructed concerning the safe use of the appliance and do comprehend the hazards...
- Page 25 2. Installation WARNING! Do not lead the exhaust air into a chimney which is used for extracting exhaust air of appliances operated by gas or other combustibles. 2. For extracting the exhaust air always observe the current legal regulations. 3. The diameter of the exhaust hose must meet the diameter of the connecting ring.
- Page 26 Installation steps (extraction mode) WARNING! Failure to install the screws or fixing device in accordance with these instructions may result in electrical hazards. WARNING! Do not damage the wiring in the wall while drilling 1. Drill three 8 mm holes to install the suspension bracket. Fix the suspension bracket on the wall using the provided screws and dowels.
- Page 27 2. For inclined models: Four additional 4*8 mm drillings are required to fix the appliance. 3. Hang the appliance on suspension bracket. Fix the appliance (look at step 2). The appliance must be installed in horizontal position. Check proper position using a spirit level.
- Page 28 4. Install the one-way-valve on the air outlet of the hood. Then install the exhaust hose on the one-way-valve as described below. 1) Exhaust hose 2) Hood Installation of the chimney 1. Fix the lower chimney using 2 pcs. 4*8mm screws. 1) Screw 2.
- Page 29 3. Drill two 8 mm holes to install bracket 2. Fasten bracket 2 on the wall using the 2 provided screws. 4. Fix the chimney using the two screws. Bracket 2 4*8 mm screws 4*30 mm screws + dowels...
- Page 30 5. Insert the grease filters and connect the appliance to the mains Check the correct position of the hood from front and side perspective. Otherwise the appliance will not work properly. Installation steps (recirculation mode) 1. If your home is not equipped with an air outlet for extracting exhaust air to the outside, the exhaust hose is not required.
- Page 31 NOTICE! The suction capacity is decreased by installed carbon filters. You can order the carbon filters at www.pkm-online.de 3. Control panel After plug-in, the appliance is in stand-by mode. Timer. Decrease motor speed/values. Display. Increase motor speed/ values. 1. Short press: Light on/off.
- Page 32 Setting of the timer Press the -button briefly while the appliance is operating to enter the TIMER setting of the timer. 1. The preset sequence is: Off → 15 Min.→ 30 Min. → 45 Min. →60 Min. → Off. 2. Press (4) or (2) to retrieve the sequence.
- Page 33 1. Clean the housing of the appliance with a suitable detergent. Use such a product carefully and economically. 2. Do not clean the control panel with a detergent. Use a damp cloth. Otherwise you may damage the electronic components of the controls. 3.
- Page 34 5. Pull the illuminant carefully out of the hole and disconnect the energy supply wire. 6. Now connect the new illuminant to the energy supply wire. 7. Push the wires back into the hole and fix the new illuminant. 5. Trouble shooting MALFUNCTION POSSIBLE CAUSE MEASURE...
- Page 35 too much draught because of open close the doors/windows doors and/or windows Appliance is unstable. mounting rail is not firmly fixed fix mounting rail properly screws are not firmly tightened tighten the screws If the hood does not work properly and/or you can hear increased operating noise, check the schedule below: ...
- Page 36 Grease separation 82.0 % Grease separation category Air flow ** 392.1 m 554.1 m Maximum air flow Qmax 579.4 m A-rated noise emission ** 62 dB 67 dB Power consumption off (P 0.00 W Power consumption standby (P 0.38 W Power consumption lighting system (W 3 W (2*1.5 W/LED) Connected load...
- Page 37 8. Guarantee conditions For large electric appliances; PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers This appliance includes a 24-month guarantee for the consumer given by the manufacturer, dated from the day of purchase, referring to its flawless material- components and its faultless fabrication.
-
Page 38: Technische Zeichnung
with not being limited to fires or explosions. The guarantee claims neither extend the guarantee period nor initiate a new guarantee period. The geographical scope of the guarantee is limited with respect to appliances, which are purchased and used in Germany, Austria, Belgium, Luxembourg and the Netherlands. - Page 39 Sie finden alle Informationen zum Kundendienst auf der Einlage in dieser Bedienungsanleitung. Aftersales service information on the leaflet inside this instruction manual. Änderungen vorbehalten Subject to alterations Stand Updated 15.02.2016 02/15/2016 © PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers...
