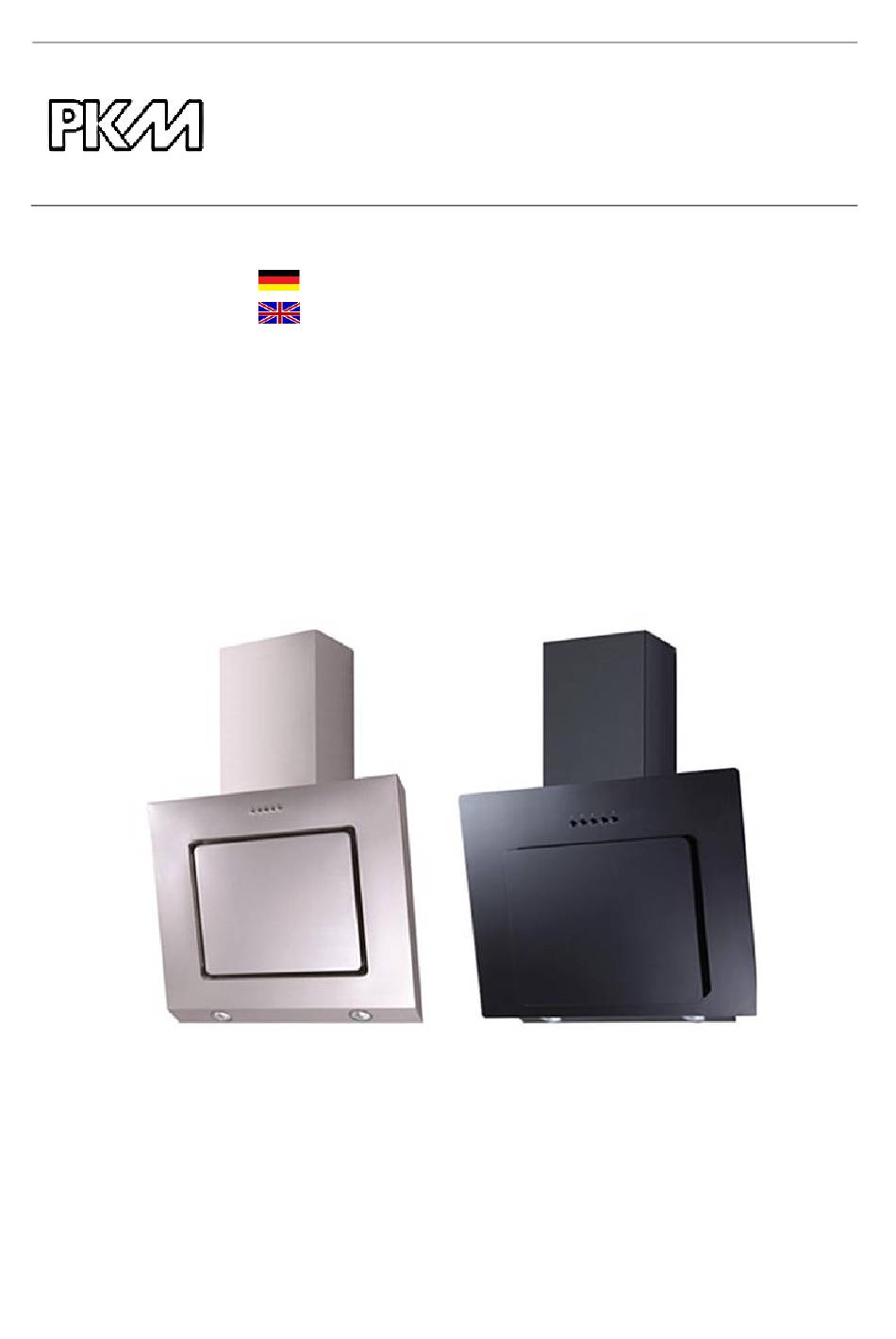

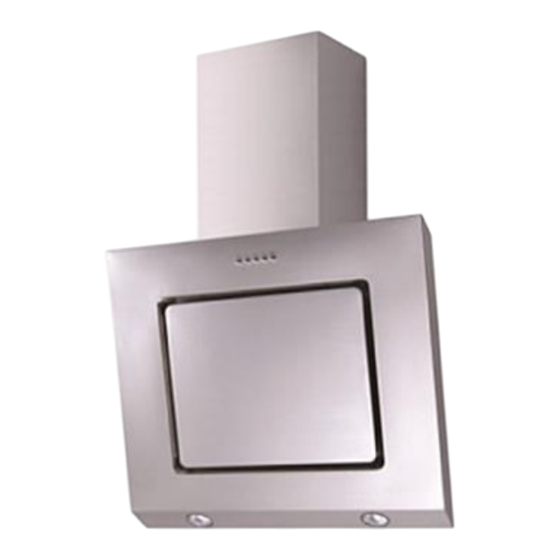

- Page 1 TECHNOLOGIE FÜR DEN HAUSHALT TECHNOLOGY FOR DOMESTIC USE Bedienungsanleitung Instruction Manual Dunstabzugshaube Extractor Hood 9031 X/XS/XW 9039 X/XW Deutsch Seite Englisch Page www.pkm-online.de...
-
Page 2: Table Of Contents
Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. -
Page 3: Sicherheitshinweise
Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen Details von dem tatsächlichen Design Ihres Geräts abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten. Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionsweise des Geräts haben. Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften Ihres Wohnorts. - Page 4 Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sämtliche Arbeiten, die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.
- Page 5 entflammen. WARNUNG! 1. Wenn Sie die Abzugshaube zusammen mit anderen nicht durch elektrische Energie versorgten Geräten (Gas- und Ölverbrennungsgeräte) betreiben, darf der Unterdruck in dem entsprechenden Raum einen Wert von 4 Pa (4 * 10 bar) nicht überschreiten. 2. Betreiben Sie das Gerät nur mit 220~240V/50Hz Wechselspannung. Verwenden Sie bei 220~240V/50Hz Netzbetrieb keine Steckdosenleisten, Mehrfachsteckdosen oder Verlängerungskabel.
- Page 6 Abluftsystem ablagert. BRANDGEFAHR! Reinigen oder ersetzen Sie die Filter regelmäßig. 14. Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten von der Stromversorgung. 15. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyäthylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen.
-
Page 7: Installation
2. Installation 1. Der Durchmesser des Abluftschlauchs muss mit dem Durchmesser des Verbindungsrings übereinstimmen. 2. Sollte Ihr Gerät werksseitig mit einem Kohlefilter ausgerüstet sein und Sie Ihr Gerät im Abluftbetrieb verwenden wollen, müssen Sie den Kohlefilter entfernen. Ein Kohlefilter ist nur für den Umluftbetrieb sinnvoll nutzbar. 3. -
Page 8: Installationsschritte
Ebenfalls enthalten: Befestigungsklammer Kamin ↔ Wand, Bohrlochschablone, Bedienungsanleitung. 2.2 Installationsschritte Installationsschritte (Abluftführung nach außen) WARNUNG! Eine Nichtbeachrung der Installationsanweisungen für Schrauben oder Befestigungsvorrichtungen kann einem Stromschlag führen! WARNUNG! Beschädigen Sie beim Bohren keine elektrischen Leitungen in den Wänden. 1. Bohren Sie drei 8 mm Löcher zur Befestigung der Befestigungsklammer. Befestigen Sie mittels der mitgelieferten Schrauben und Dübel die Befestigungsklammer an der Wand. - Page 9 Bohrlöcher Dübel Befestigungsklammer Schrauben 4mm*30mm 2. Für abgeschrägte Modelle benötigen Sie zusätzlich vier 8 mm Bohrungen, um das Gerät mit den entsprechenden Schrauben und Dübeln zu fixieren. 3. Hängen Sie die Haube auf die Befestigungsklammer. Befestigen Sie die Haube (siehe auch Schritt 2). Die Haube muss waagerecht ausgerichtet sein. Kontrollieren Sie die Ausrichtung mit einer Wasserwaage.
- Page 10 4. Befestigen Sie das Rückschlagventil am Luftauslass der Haube. Bringen Sie dann den Abluftschlauch wie unten dargestellt am Rückschlagventil an. 1) Abluftschlauch 2) Haube Kamininstallation 1. Befestigen Sie den unteren Kamin mit 2 Stück 4*8mm Schrauben. 1) Schraube 2. Lassen Sie den Kamin gleiten bis Sie die erforderliche Höhe erreicht haben. Befestigen Sie dann wie unten dargestellt das Halteeisen 1 mit 2 Stück 4*8 mm Schrauben.
- Page 11 3. Bohren Sie zwei 8 mm Löcher zur Befestigung des Halteeisens 2. Schrauben Sie Halteeisen 2 mittels der mitgelieferten zwei Schrauben an der Wand fest. 4. Befestigen Sie den Kamin mit den zwei Schrauben. Halteeisen 2 4*8 mm Schrauben 4*30 mm Schrauben + Dübel...
- Page 12 WARNUNG! Befestigen Sie den Kohlefilter ordnungsgemäß. Ansonsten kann sich der Kohlefilter lockern und somit Gefahren verursachen. HINWEIS! Abzugsleistung verringert sich eingebauten Kohlefiltern. Bestellen Sie Kohlefilter unter www.pkm-online.de Sollte sich die Netzanschlussdose innerhalb der Kaminverkleidung befinden, müssen Sie den Netzstecker entsprechen früher einstecken.
-
Page 13: Bedienfeld
3. Bedienfeld Schaltet die Beleuchtung an. Aus. Niedrige Geschwindigkeit. Mittlere Geschwindigkeit. Hohe Geschwindigkeit. HINWEIS! Drücken niemals zwei Geschwindigkeits-Tasten gleichzeitig. Schalten Sie zum Wechseln einer Geschwindigkeit zuerst auf "0"! HINWEIS! Benutzen Sie alle Beleuchtungseinheiten nur, wenn das Gerät in Betrieb ist. Benutzen Sie die Beleuchtungseinheiten nicht zur Raumbeleuchtung. -
Page 14: Fettfilter
4. Reinigen Sie gläserne Bestandteile nur mit einem geeigneten Glasreiniger. 5. Reinigen Sie bei jedem Fettfilter- oder Kohlefilteraustausch bzw. bei einer Reinigung des Filters alle frei einsehbaren unteren Komponenten Ihres Geräts mit einem milden, nicht ätzenden und fettlösendem Reinigungsmittel. 6. Beschädigen Sie beim Reinigen von Metallfiltern nicht das Gitter. Durch häufiges Reinigen können Farbveränderungen der Metalloberfläche entstehen. -
Page 15: Problembehandlung
4. Ziehen Sie das LED Leuchtmittel vorsichtig heraus und trennen Sie es vom Versorgungskabel. 5. Verbinden Sie nun das neue LED Leuchtmittel mit dem Versorgungskabel. 6. Schieben Sie die Verkabelung zurück in die Einbauvertiefung und befestigen Sie das neue LED Leuchtmittel. - Page 16 Haube nicht richtig befestigt. Haube richtig befestigen. Ungenügende Abzugsleistung. Abstand Haube-Kochfeld zu groß. Haube tiefer hängen. Zu viel Zugluft aufgrund geöffneter Türen und/oder Fenster schließen. Türen und/oder Fenster. Gerät ist instabil. Befestigungsbügel/-schrauben nicht ...
-
Page 17: Technische Daten
6. Technische Daten 9031 X/XS/XW Geräteart Dunstabzugshaube Material Edelstahl Einbaubreite in cm 60,00 Drucktasten Umluftbetrieb/Abluftbetrieb* Jährlicher Energieverbrauch (AEC 28,0 kW/h hood Energieeffizienzklasse Fluiddynamische Effizienz (FDE hood Fluiddynamische Effizienzklasse Beleuchtungseffizienz (LE 61,0 lux/W hood Beleuchtungseffizienzklasse Fettabscheidegrad 43 % Fettabscheidegradklasse Luftstrom** 208 m 326 m... -
Page 18: Entsorgung
Abweichende Daten 9039 X/XW Abmessungen Gerät H*B*T in cm 38,00-108,00*59,60*31,30 Gewicht netto/brutto in kg 12,30/14,20 7. Entsorgung 1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung ( Polyäthylentüten, Polystyrenstücke ) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR! 2. -
Page 19: Garantiebedingungen
8. Garantiebedingungen für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung. Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er... - Page 20 Dear customer! We would like to thank you for purchasing a product from our wide range of domestic appliances. Read the complete instruction manual before you operate the appliance for the first time. Retain this instruction manual in a safe place for future reference.
-
Page 21: Safety Instructions
The relevant documents can be requested from the final retailer by the competent authorities. The figures in this instruction manual may differ in some details from the current design of your appliance. Nevertheless follow the instructions in such a case. - Page 22 The appliance is intended for indoor-use only. The appliance is not intended to be operated for commercial purposes, during camping and in public transport. Operate the appliance in accordance with its intended use only. Do not allow anybody who is not familiar with this instruction manual to operate the appliance.
- Page 23 Minimum distance hood to Ceramic-glass rings/hotplates 65 cm Gas cooker 75 cm Coal / oil / stove wood firing 85 cm 7. Do not cook a la flambé dishes below the extractor hood. The flames may damage your appliance and/or cause fire. 8.
-
Page 24: Installation
3. Remove the complete packaging materials before initial operation. The appliance may be equipped with a transportation lock. Remove the transportation lock completely. When removing be very careful. Do not use any aggressive detergents to remove residues of the transportation lock. 4. -
Page 25: Main Components
2.1 Main components Grease filter cover-panel Grease filter Motor Cover panel (housing) Housing One-way valve Outer chimney Also included: chimney fixing clamp, drill-hole stencil, instruction manual. 2.2 Installation steps WARNING! Failure to install the screws or fixing device in accordance with these instructions may result in electrical hazards. - Page 26 Drilled holes Dowels Suspension bracket Screws 4mm*30mm 2. For inclined models: Four additional 4*8 mm drillings are required to fix the appliance. 3. Hang the appliance on suspension bracket. Fix the appliance (look at step 2). The appliance must be installed in horizontal position. Check proper position using a spirit level.
- Page 27 4. Install the one-way-valve on the air outlet of the hood. Then install the exhaust hose on the one-way-valve as described below. 1) Exhaust hose 2) Hood Installation of the chimney 1. Fix the lower chimney using 2 pcs. 4*8mm screws. 1) Screw 2.
- Page 28 3. Drill two 8 mm holes to install bracket 2. Fasten bracket 2 on the wall using the 2 provided screws. 4. Fix the chimney using the two screws. Bracket 2 4*8 mm screws 4*30 mm screws + dowels 5. Insert the grease filters and connect the appliance to the mains ...
- Page 29 For recirculating mode only! WARNING! Install the carbon filters safely and properly; otherwise the carbon filters can loosen and cause hazardous situations. NOTICE! The suction capacity is decreased by installed carbon filters. You can order the carbon filters at www.pkm-online.de...
-
Page 30: Control Panel
3. Control panel Switches the light on.. Off. Low speed. Medium speed. High speed. NOTICE! Never press two speed-buttons at the same time. To change the speed select "0" first! NOTICE! Only switch on the lights while the appliance is operating. Do not switch on the lights to lighten the room. -
Page 31: Grease Filter
5. When you clean or replace the grease filters or the carbon filters also clean all visible components on the bottom of the appliance with a mild, non- acrid and fat-dissolving detergent. 6. Do not damage the grid of metal-made grease filters. The colour of the metal surface may change due to frequent cleaning as well as the use of aggressive detergents. -
Page 32: Trouble Shooting
5. Now connect the new illuminant to the energy supply wire. 6. Push the wires back into the hole and fix the new illuminant. 5. Trouble shooting MALFUNCTION POSSIBLE CAUSE MEASURE The appliance does not work at all. The plug of the appliance is not ... - Page 33 Incorrect dimension of the air duct. Obstruction in the air duct. The diameter of the air duct from hood to wall-box inclusive should be 120 mm; otherwise the capacity of the motor may be decreased. If you have installed a fly screen on the wall-box, the air vent may be obstructed.
-
Page 34: Technical Data
6. Technical data 9031 X/XS/XW Type Cooker hood Material Stainless steel Installation-width in cm 60.00 Push buttons Recirculation/extraction mode* Annual energy consumption (AEC 28.0 kW/h hood Energy efficiency category Fluid dynamical efficiency (FDE hood Fluid dynamical efficiency category Lighting efficiency (LE 61.0 lux/W hood... -
Page 35: Waste Management
Different data 9039 X/XW Dimensions appliance H*W*D in cm 38,00-108,00*59,60*31,30 Weight net/gross in kg 12.30/14.20 Extraction mode: installation with ventilation stack or air duct outwards only, wall penetration = Ø 120 mm, drilling approx. Ø 130 mm. Measured values at minimum/maximum motor speed. *** Optional equipment. -
Page 36: Guarantee Conditions
8. Guarantee conditions for large electric appliances; PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers This appliance includes a 24-month guarantee for the consumer given by the manufacturer, dated from the day of purchase, referring to its flawless material- components and its faultless fabrication. -
Page 37: Technische Zeichnung
