Item #1002 246 562
Model #IZD1691LS-3
USE AND CARE GUIDE

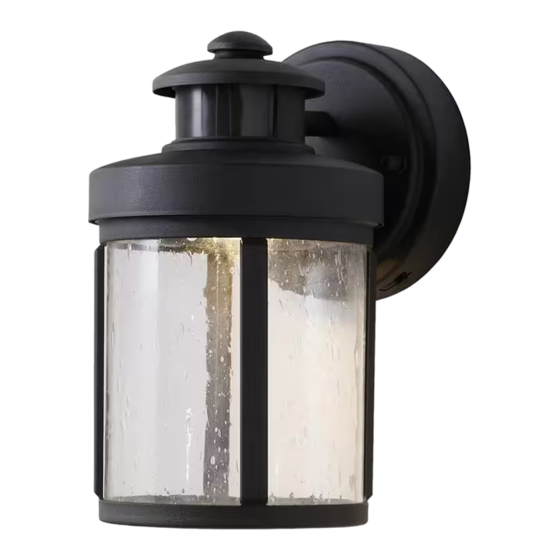

EXTERIOR MOTION SENSOR, DUSK-TO-DAWN
LED SMALL WALL LANTERN
Questions, problems, missing parts? Before returning to the store,
call Hampton Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday, 9 a.m. - 6 p.m., EST, Saturday
1-855-HD-HAMPTON
HAMPTONBAY.COM
THANK YOU
We appreciate the trust and confidence you have placed in Hampton Bay through the purchase of this exterior wall lantern.
We strive to continually create quality products designed to enhance your home. Visit us online to see our full line of
products available for your home improvement needs. Thank you for choosing Hampton Bay!
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for HAMPTON BAY IZD1691LS-3
Summary of Contents for HAMPTON BAY IZD1691LS-3
- Page 1 THANK YOU We appreciate the trust and confidence you have placed in Hampton Bay through the purchase of this exterior wall lantern. We strive to continually create quality products designed to enhance your home. Visit us online to see our full line of...
-
Page 2: Table Of Contents
Table of Contents Tools Required…………….……………..4 Table of Contents ......... 2 Hardware Included........4 Safety Information ........ 2 Package Contents........5 Warranty ..........2 What is Covered ........... 2 Installation ........... 6 What is Not Covered ........2 Operating Motion Sensor......8 Care and Cleaning ....... 9 Pre-Installation ........ -
Page 3: Pre-Installation
Pre-Installation SPECIFICATIONS Motion Sensor Range Up to 30 ft. (varies with surrounding temperature) Sensor Detection Angle 180° Electrical Requirements 120 VAC, 60HZ Installation Height Ideally, 6.5 ft.±0.7 ft. (1.8 - 2.2 m) above the ground. Minimum to Maximum Outdoor Temperature -20°to 50°Celsius (-4°to 122°Fahrenheit) SELECTING A LOCATION The motion sensor’s maximum range is 180°... -
Page 4: Planning Installation
Pre-Installation (continued) PLANNING INSTALLATION Read all instructions before assembly. Before starting installation of this fixture or removal of a previous fixture, disconnect the power by turning off the circuit breaker or by removing the fuse from the fuse box. To avoid damaging this product, assemble it on a soft, non-abrasive surface such as carpet or cardboard. -
Page 5: Package Contents
Pre-Installation (continued) PACKAGE CONTENTS Part Description Quantity Wall Plate Washer Lock Nut Top Cover Fixture Frame Pan Screw (8 mm) HAMPTONBAY.COM Please contact 1-855-HD-HAMPTON for further assistance. -
Page 6: Installation
Installation Attaching the fixture frame to the Attaching the mounting plate to top cover the outlet box □ Align the fixture frame (E) under the top cover (D). □ Screw the ground screw (BB) into the mounting plate (AA). Use a Phillips screwdriver to screw the pan screws (F) □... - Page 7 Installation (continued) Securing the fixture to the wall Applying caulk Align the two mounting screws (CC) to protrude through Caulk the space between the wall and the upper 3/4 □ □ the holes on the wall plate (A). area of the wall plate (A) to prevent water seeping into the outlet box.
-
Page 8: Operating Motion Sensor
Operating Motion Sensor Sensitivity Description High. In this setting, the sensitivity is the highest. The fixture will illuminate when the motion sensor detects motion within 3 - 30 ft from the motion sensor. Medium. In this setting, the sensitivity is average. The fixture will illuminate when the motion sensor detects motion within 3 - 15 ft from the motion sensor. -
Page 9: Care And Cleaning
Care and Cleaning Clean the fixture with a soft, dry cloth. Do not use any cleaners with chemicals, solvents or hash abrasives. WARNING: Before attempting to clean the fixture, disconnect the power to the fixture by turning the breaker off or removing the fuse from the fuse box. - Page 10 Questions, problems, missing parts? Before returning to the store, call Hampton Bay Customer Service 8 a.m. - 7 p.m., EST, Monday - Friday, 9 a.m. - 6 p.m., EST, Saturday 1-855-HD-HAMPTON HAMPTONBAY.COM Retain this manual for future use.
- Page 11 GRACIAS POR TU COMPRA Agradecemos la confianza que ha tenido en Hampton Bay a traves de de la compra de esta lámpara artesanales al aire libre LED. Nos esforzamos para continuamente crear productos de calidad diseñados para mejorar tu hogar. Visítanos por Internet para ver nuestra línea completa de productos disponibles para las necesidades de mejoras de tu hogar.
-
Page 12: Índice
Índice Herraminentas Necesarias......14 Índice ..........12 Hardware Incluido ........14 Información de Seguridad ....12 Contenido del Paquete ......15 Garantía ..........12 Lo que esta cubierto ........12 Instalación ..........16 Lo que (no) esta cubierto ......12 Sensor de Movimiento Operacional ..18 Pre-Instalación ........ -
Page 13: Pre-Instalación
Pre-Instalación ESPECIFICACIONES Alcance del Sensor de Movimiento De hasta 30 pies (varía con la temperatura circundante) Ángulo de Detección del Sensor 180° 120 VAC, 60HZ Requisitos Eléctricos Idealmente entre 6,5 pies y 0,7 pies (1,8 - 2,2 metros) por encima del suelo. Altura de Instalación Temperatura Minima a Maxima al Aire Libre -20°a 50°Celsius (-4°a 122°Fahrenheit) -
Page 14: Planificación De La Instalatión
Pre-Instalatión PLANIFICACIÓN DE LA INSTALACIÓN Lee todas las instrucciones antes de ensamblar. Antes de comenzar la instalación o de quitar la instalación anterior, desconecte la alimentacion apagando el interruptor del circuito o quitando el fusible en la caja de fusible. Para evitar dañar el artículo, ensámblalo sobre una superficie suave, no abrasiva, como por ejemplo una alfombra o cartón. -
Page 15: Contenido Del Paquete
Pre-Instalación (continuación) CONTENIDO DEL PAQUETE Pieza Descripción Cantidad Placa de la Pared Junta Tuerca de Cierre Cubierta Superior Bastidor de Fijación Tornillo Pan (8mm) HAMPTONBAY.COM Para obtener asistencia, llama al 1-855-HD-HAMPTON. -
Page 16: Instalación
Instalación Coloque la placa de montaje en la Coloque el bastidor de fijación en la caja de salida cubierta superior □ Linee el bastidor de fijación (E) bajo la cubierta superior □ Atornille el tornillo de tierra (BB) en la placa de (D). - Page 17 Instalación (continuación) Aplicar el calafateado Fijar la instalación en la pared □ Alinee los tornillos de montaje (CC) a travé de los □ Una vez que la instalación haya sido montada en agujeros que hay en el placa de la pared (A). la pared, calafatear el espacio entre la pared y la 3/4 partes del área superior de la placa de la □...
-
Page 18: Sensor De Movimiento Operacional
Sensor de Movimiento Operacional Sensitividad Descripción Alta. En esta configuración, la sensibilidad es la más alta. El aparato se encenderá cuando el sensor de movimiento detecte un movimiento entre 3 y 30 pies del sensor de movimiento. Media. En esta configuración, la sensibilidad es normal. El aparato se encenderá cuando el sensor de movimiento detecte un movimiento entre 3 y 15 pies del sensor de movimiento. -
Page 19: Mantenimiento Y Limpieza
Mantenimiento y Limpieza Limpieza Limpieza □ Limpia la lámpara con un paño suave y seco. No uses limpiadores con químicos, solvents, o productos abrasivos. □ PRECAUCIÓN: Antes de intentar limpiar la pieza,desconéctela o apague el interruptor o remueva el fusible de la caja de fusibles. Solución de Problemas Problema Causa Posible... - Page 20 Preguntas, problemas o piezas faltantes? Antes de regresar a la tienda, llama al Servicio al Cliente de Hampton Bay de lunes a Viernes entre 8 a.m. y 7 p.m.,，El sábado entre 9 a.m. y 6 p.m., (hora del Este de EE. UU.) 1-855-HD-HAMPTON HAMPTONBAY.COM...
- Page 21 HAMPTONBAY.COM MERCI Nous vous remercions de la confiance que vous avez place en Hampton Bay en achetant ce lumière LED plafornnier exterieur. Nous nous efforçons en permanence de créer des produits de qualité conçus pour perfectionner votre maison. Vous pouvez visiter notre site en ligne pour consulter notre gamme complète de produits pour vos besoins de rénovation...
-
Page 22: Consignes De Sécurité
Table des Matières Outils Requis………………..……………….24 Table des Matières …………………..22 Le Materiel Inclus…………………………...24 Contenu de l'Emballage……………..25 Consignes de Sécurité………………...22 Garantie…………………………………..22 Installation……………………………...26 Ce qui est couvert ... ………………………22 Détecteur de Mouvements Ce qui est couvert (et pas) ... ……………22 Opérationnel........28 Pré-Installation………………………….23 Entretien et Nettoyage......29 Spécifications........23 Especificaciones………………………29 Choisir un Emplacement.....23... -
Page 23: Pré-Installation
Pré-Installation SPÉCIFICATIONS 30 pieds (9,15m) (suivant la température ambiante) Portée du Détecteur de Mouvements 180° Angle de Détection du Détecteur Exigences Electriques 120 VAC, 60HZ Hauteur d'Installation Idéalement 6,5 pieds ± 0,7 pied (1,8–2,2 mètres) au-dessus du sol. Temperature Exterieure Minimale a Maximale -20°a 50°Celsius (-4°a 122°Fahrenheit) CHOISIR UN EMPLACEMENT L'angle horizontal maximal de détection du détecteur de mouvements est de 180°... -
Page 24: Planification De L'installation
Pré-Installation (suite) PLANIFICATION DE L'INSTALLATION Lisez toutes les instructions avant de procéder à l’assemblage. Avant de commencer à installer ce luminaire ou d’enlever l’ancien luminaire, déconnectez le courant en eteignant le disjoncteur ou en enlevant le fusible correspondent du coffret à fusibles. -
Page 25: Contenu De L'emballage
Pré-Installation (suite) CONTENU DE L'EMBALLAGE Pièce Description Quantité Plaque Murale Rondelle Écrou de Verrouillage Cache Supérieur Cadre du Luminaire Vis à Tête Cylindrique (8 mm) HAMPTONBAY.COM Veuillez composer le 1-855-HD-HAMPTON pour une assistance supplémentaire. -
Page 26: Installation
Installation Fixer le cadre du luminaire au Fixer la plaque d'assemblage sur la boîte de sortie cache supérieur □ Visser la vis de terre (BB) dans la plaque □ Fixer le cadre du luminaire (E) au cache supérieur (D). d'assemblage (AA). □... - Page 27 Installation (suite) Fixer le luminaire au mur Appliquer le silicone □ Aligner les vis de montage (CC) au travers des □ Une fois le luminaire fixé au mur, silicone l’espace entre le mur et la partie 3/4 trous sur le plaque murale (A). supérieure de le plaque murale (A) pour □...
-
Page 28: Détecteur De Mouvements Opérationnel
Détecteur de Mouvements Opérationnel Sensitivité Description Élevée. Dans ce réglage, la sensibilité est la plus élevée. Le luminaire éclairera lorsque le détecteur de mouvements détecte un mouvement entre 3 et 30 pieds du détecteur de mouvement. Intermédiaire. Dans ce réglage, la sensibilité est intermédiaire. Le luminaire éclairera lorsque le détecteur de mouvements détecte un mouvement entre 3 et 15 pieds du détecteur de mouvement. -
Page 29: Entretien Et Nettoyage
Entretien et Nettoyage □ Nettoyez la lampe avec un linge doux, sec. N'utilisez jamais de nettoyant contenant des produits chimiques, des solvants ou des abrasifs. □ AVERTISSEMENT: Débrancher l’alimentation électrique avant de nettoyer le luminaire en enlevant les fusibles concernés ou en désactivant le disjoncteur. - Page 30 Questions, problèmes, pièces manquantes? Avant de retourner au magasin, veuillez communiquez avec le service à la clientèle Hampton Bay entre 8h00 et 19h00 (HNE) du lundi au vendredi, entre 9h00 et 18h00 (HNE) du samedi 1-855-HD-HAMPTON HAMPTONBAY.COM Conservez ce guide pour un usage ultérieur.
