Summary of Contents for SoundMax SM-CCR3184FB

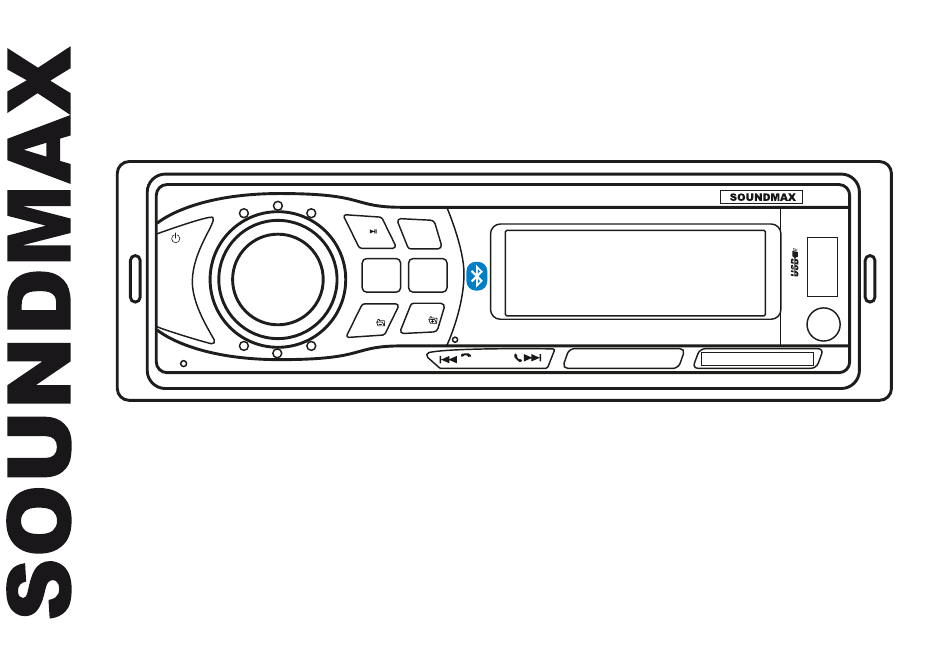

- Page 1 SM-CCR3184FB SM-CCR3184FB 2 x 45W 2/INT 3/RPT 4/RDM 6/+10 5/-10 VOL/SEL BND/AMS MUTE USB/SD media player USB/SD-медиаплеер Instruction manual Руководство по эксплуатации...
-
Page 2: Table Of Contents
Dear customer! Thank you for purchasing our product. For safety, it is strongly recommended to read this manual carefully before connecting, operating and/or adjusting the product and keep the manual for reference in the future. Table of contents TABLE OF CONTENTS ..............................2 IMPORTANT SAFEGUARDS ............................ -
Page 3: Important Safeguards
Important safeguards Read carefully through this manual to familiarize yourself with this high-quality sound system. The beginning of operation is the moment of the unit installation. Before use the device in winter it is recommended to heat up the passenger compartment during 20 seconds or to the operation temperature. Use the unit with the temperature that goes beyond the operation temperature greatly decreases the operation resource of the screen and other components of device and can result an outage. -
Page 4: Accessories
Accessories Receiver 1 pc Mounting parts: Mounting sleeve 1 pc Release keys 2 pcs ISO connector 2 pcs Instruction manual 1 pc... -
Page 5: Installation/Connection
Installation/Connection General notes Choose the mounting location where the unit will not interfere with the normal driving function of the driver. Before finally installing the unit, connect the wiring and make sure that the unit works properly. Consult with your nearest dealer if installation requires the drilling of holes or other modifications of the vehicle. - Page 6 Make the necessary wire connections. Ensure the connections are correct. Install the unit into the sleeve until the side locks are fixed. Dismantling the unit 1. Make sure the ignition is turned off, then disconnect the cable from the vehicle battery’s negative (-) terminal. 2.
- Page 7 Connection diagram +24V DC NEGATIVE GROUND Notes: In spite of having any kinds of speaker systems, they must use 4 ohms speaker impedance to reduce the distortion at high volume levels. Do not let the auto antenna and ground wires touch each other.
-
Page 8: Control Elements
Control elements 1. ⏻ (Power)/MOD button 2. VOL/SEL knob 3. 3/RPT button 4. 1/⏯ (Play/Pause) button 5. 2/INT button SM-CCR3184FB 2 x 45W 6. 4/RDM button 2/INT 7. Display 8. USB port 3/RPT 4/RDM 9. AUX IN jack 10. SD card slot 11. -
Page 9: General Operations
General operations Turning the unit on/off Press the Power button to turn the unit on. Press and hold the button again to turn the unit off. Reset the unit When first using the device or after replacing the car battery, you must reset the unit. Press the RESET button (hole) with a pointed object (such as a ballpoint pen) to set the unit to its initial state. - Page 10 • Bass/Treble: from -7 to +7; • Balance: -7 (left) to +7 (right); • Loudness: see “Loudness” paragraph below • EQ: select POP/ROCK/CLASS/FLAT or OFF equalizer mode. When equalizer is in any mode except OFF, bass and treble are not adjustable. Loudness Activating this feature will enhance bass and treble frequencies when listening to music at low volumes.
-
Page 11: Radio Operations
Radio operations Band select In Radio mode press the BND button to select a radio band: FM1 => FM2 => FM3. Manual/automatic tuning • Press shortly button. The radio will automatically search for the next frequency with a strong and clear signal. •... -
Page 12: Usb/Sd Operations
USB/SD operations SD card slot Carefully insert the SD card into the card slot on the front panel. Unit starts playback automatically. To disconnect the memory card, press it until a click, and then carefully pull it out from the slot. USB port Carefully connect a USB driver to the USB jack on the front panel. - Page 13 Turn on the unit, put your mobile phone near the unit, activate the Bluetooth function on the phone. Soon the phone will find the new Bluetooth device named "SM-CCR3184FB". Connect the device. The phone will notify you when the matching is successful. Afterwards, the BT indicator will appear on the LCD.
-
Page 14: Troubleshooting Guide
Troubleshooting guide Below is a table describing simple measures that can help you eliminate most problems likely to emerge when this unit is in use. If below measures do not help, turn to a service center or to the nearest dealer. Symptom Cause Solution... -
Page 15: Specification
Specification General Supply voltage 24 V* Power output 2 x 45 W Required speaker impedance 4 - 8 Ohm Unit dimensions 180 x 52 x 75 mm Net weight 0.36 kg FM stereo radio Frequency range 87.5 - 108.0 MHz Preset stations Stereo separation >25 dB... - Page 16 Уважаемый покупатель! Благодарим Вас за покупку нашего изделия. Для обеспечения безопасности рекомендуется тщательно изучить настоящее руководство перед подключением, эксплуатацией и/или регулировкой изделия, и сохраняйте руководство для использования в будущем. Содержание СОДЕРЖАНИЕ ..................................17 МЕРЫ ПРЕДОСТОРОЖНОСТИ ............................18 КОМПЛЕКТ ПОСТАВКИ ..............................19 УСТАНОВКА/ПОДКЛЮЧЕНИЕ...
-
Page 17: Меры Предосторожности
Меры предосторожности Тщательно изучите настоящую инструкцию, чтобы ознакомиться с устройством. Началом эксплуатации устройства считается момент его установки в автомобиль. Перед началом использования устройства в зимний период рекомендуется прогреть салон автомобиля в течение 20 минут или до достижения эксплуатационного диапазона температуры устройства. Использование... -
Page 18: Комплект Поставки
Комплект поставки 1. Ресивер 1 шт 2. Детали для установки: Монтажный кожух 1 шт Ключи-съемники 2 шт 3. ISO-коннектор 2 шт 4. Руководство по эксплуатации 1 шт... -
Page 19: Установка/Подключение
Установка/Подключение Общая информация Перед окончательной установкой устройства временно подключите все провода и убедитесь, что все соединения выполнены верно, а устройство и система работают правильно. Для обеспечения правильной установки устройства используйте только те детали, которые входят в комплект. Использование других приспособлений может привести к появлению сбоев в его работе. Если... - Page 20 1. Установите монтажный кожух в приборную панель автомобиля, убедитесь, что он установлен правильной стороной и нет препятствий (провода, элементы приборной панели) для установки магнитолы. 2. После установки монтажного кожуха в приборную панель отогните на нем металлические язычки, соответствующие толщине приборной панели. Это позволит закрепить кожух на месте. 3.
- Page 21 Схема подключения (КРАСНЫЙ) (БЕЛЫЙ) RCA П RCA Л ВЫХОД АНТЕННА желтый к положительному полюсу красный Зажигание оранжевый к антенне синий зеленый Левый динамик Правый динамик синий/черный зеленый/черный черный к отрицательному полюсу +24V DC ОТРИЦАТЕЛЬНОЕ ЗАЗЕМЛЕНИЕ Примечания: Независимо от вида динамиков следует использовать динамики с сопротивлением, равным 4 Ом, для уменьшения...
-
Page 22: Элементы Управления
Элементы управления 1. Кнопка ⏻ (Power)/MOD 2. Регулятор VOL/SEL 3. Кнопка 3/RPT 4. Кнопка 1/⏯ (Play/Pause) 5. Кнопка 2/INT 6. Кнопка 4/RDM SM-CCR3184FB 2 x 45W 7. Дисплей 2/INT 8. USB-порт 9. Вход AUX (3,5мм) 3/RPT 4/RDM 10. Разъем для SD-карты... -
Page 23: Общие Операции
Общие операции Включение/выключение устройства Нажмите кнопку POWER, чтобы включить устройство. Нажмите и удерживайте эту кнопку, чтобы выключить устройство. Сброс настроек устройства Включая устройство в первый раз или после замены батареи, Вы должны переустановить его. Нажмите кнопку (отверстие) RESET на панели остроконечным предметом (например, шариковой ручкой); будут установлены... - Page 24 • Bass/Treble: от -7 до +7; • Balance: от -7 (левый) до +7 (правый); • Тонкомпенсация: см. главу “Тонкомпенсация” ниже. • Эквалайзер: выберите режим эквалайзера POP/ROCK/CLASS/FLAT или OFF (эквалайзер отключен). При любом режиме эквалайзера кроме OFF регулирование высоких и низких частот невозможно.
-
Page 25: Операции С Радио
Операции с радио Выбор диапазона Нажимайте кнопку BND, чтобы выбрать диапазон: FM1 => FM2 => FM3. В каждом диапазоне может быть сохранено до 6 радиостанций. Поиск радиостанций • Нажмите кнопку или Приемник автоматически настроится на ближайшую станцию с сильным сигналом вниз или вверх по диапазону. •... -
Page 26: Операции С Usb/Картами Памяти Sd
Операции с USB/картами памяти SD Загрузка карт памяти SD Вставьте SD-карту (microSD) в соответствующий слот, расположенный на передней панели. Начнется воспроизведение первого трека. Для отсоединения карты памяти нажмите на нее до щелчка, затем извлеките карту из слота. USB-порт Вставьте USB-накопитель в USB-порт, расположенный на передней панели. Автоматически начнется воспроизведение первого трека. Информация... - Page 27 Сопряжение Включите устройство, поместите мобильный телефон рядом с устройством, активируйте функцию Bluetooth на телефоне. Вскоре обнаружится новое устройство Bluetooth под названием «SM-CCR3184FB». Выполните сопряжение устройств. Телефон уведомит вас, когда сопряжение выполнено успешно. После этого на дисплее появится соответствующий индикатор. Теперь вы можете выполнять операции с Bluetooth.
-
Page 28: Руководство По Устранению Неисправностей
Руководство по устранению неисправностей Ниже приводится таблица, в которой описаны простые проверки, способные помочь Вам устранить большую часть проблем, могущих возникнуть при использовании данного устройства. Если нижеуказанные меры не помогли, обратитесь в сервисный центр или к ближайшему дилеру. Неисправность Причина Решение... -
Page 29: Технические Характеристики
Технические характеристики Общие Напряжение питания 24 В* Выходная мощность 2 х 45 Вт Требуемый импеданс динамика 4 - 8 Ом Размеры 180 x 52 x 75 мм Вес нетто 0,36 кг Стерео FM радио Частотный диапазон 87,5 – 108,0 МГц Число... - Page 30 Хранение и транспортировка: Упакованные изделия допускается транспортировать всеми видами транспорта в условиях 5 ГОСТ 15150 при температуре не ниже минус 10 °С и при защите их от прямого воздействия атмосферных осадков и механических повреждений. Изделия следует хранить в условиях 1 по ГОСТ 15150 при отсутствии в воздухе кислотных, щелочных и других агрессивных...
- Page 31 Город Наименование СЦ Адрес Телефон Дзержинск Авис Дзержинск б.Победы д.17 8313 25-82-83,25-40-66 462421, Оренбургская область, г Орск, ул Батумская, д Орск Айс-сервис (3537) 338443 Иркутск Альтернатива 664075, г. Иркутск, ул. Байкальская, д. 236Б/8 8(3952)925955 Киров Альфа-С 610001, г.Киров, Октябрьский пр-т. 118а (8332) 54-20-64, 54-69-56 Нальчик...
- Page 32 Город Наименование СЦ Адрес Телефон Нижний Новгород Галактика НН 603009, г.Н.Новгород, ул.Невская,23 8(831) 243-06-06, 243-06-26 Санкт-Петербург Гард-Техно 194100,Санкт-Петербург, ул.Харченко,д.4 (812)295-31-96 8 923-465-5454, 8(3843) 45-69-91 Новокузнецк Гранд 654080,г.Новокузнецк, пр-т Пионерский, 25 462407, Оренбургская обл., г.Орск , ул.Грозненская , д. Орск Гранд-сервис 8 3537 20 60 70;...
- Page 33 Город Наименование СЦ Адрес Телефон Екатеринбург Мистер-сервис 620109, г.Екатеринбург,ул.Ключевская, д.18 8 (343) 290-13-94 295053, а/я 2872, г. Симферополь,Республика Крым,ул. Симферополь НК-Центр 7(978)0662401 Ладыгина, 21 Хабаровск НООС ПК 680042, г.Хабаровск, ул. Тихоокеанская, д. 165 8(4212) 72-43-32 690001, г. Владивосток., ул. Светланская, д. 108А (есть Владивосток...
- Page 34 Город Наименование СЦ Адрес Телефон Тюмень СВ-Сервис 625006 г. Тюмень, ул. Софьи Ковалевской 11/7 3452495005 Оренбург Сервисбыттехника 460044 г. Оренбург, ул. Конституции СССР, д.4 (3532)66-30-66 Ростов-на-Дону Сервис-Ростов ООО 344019, г.Ростов-на-Дону,пр.Шолохова,д.7 (863) 299-0050 Брянск СервисТел 241007, г. Брянск, ул. Дуки д. 75, пом. IV (4832)40-50-50 Новосибирск...
- Page 39 - Условия эксплуатации изделия не для бытовых нужд и/или круглосуточного использования.
