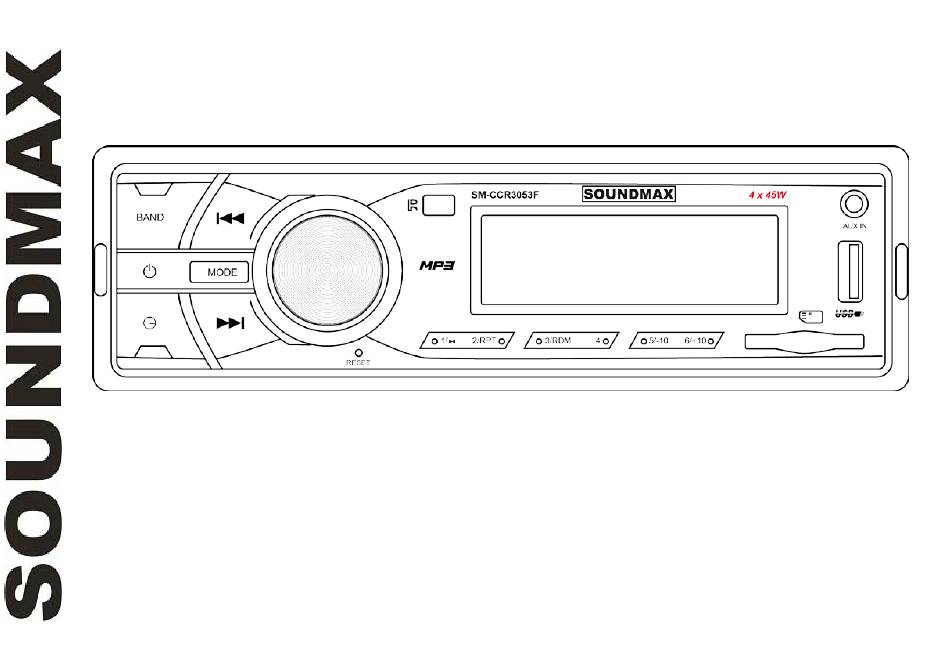

- Page 1 SM-CCR3053F USB/SD media player USB/SD-медиаплеер Instruction manual Руководство по эксплуатации...
-
Page 2: Table Of Contents
Dear customer! Thank you for purchasing our product. For safety, it is strongly recommended to read this manual carefully before connecting, operating and/or adjusting the product and keep the manual for reference in the future. Table of contents TABLE OF CONTENTS ..............................2 IMPORTANT SAFEGUARDS ............................ -
Page 3: Important Safeguards
Important safeguards Read carefully through this manual to familiarize yourself with this high-quality sound system. • The beginning of operation is the moment of the unit installation. Before use the device in winter it is • recommended to heat up the passenger compartment during 20 seconds or to the operation temperature. Use the unit with the temperature that goes beyond the operation temperature greatly decreases the •... -
Page 4: Accessories
Accessories Receiver 1 pc Mounting parts: Hexagon nut 1 pc Mounting sleeve 1 pc Release keys 2 pcs Metal bar 1 pc Plain washer 1 pc Spring washer 1 pc Self-tapping screw 1 pc Screw 4 pc Connector 1 pc Consumer information 1 pc Warranty card... -
Page 5: Installation/Connection
Installation/Connection General notes Choose the mounting location where the unit will not interfere with the normal driving function of the • driver. • Before finally installing the unit, connect the wiring and make sure that the unit works properly. • Consult with your nearest dealer if installation requires the drilling of holes or other modifications of the vehicle. - Page 6 4. Make the necessary wire connections. Ensure the connections are correct. 5. Install the unit into the sleeve until the side locks are fixed. Dismantling the unit 1. Make sure the ignition is turned off, then disconnect the cable from the vehicle battery’s negative (-) terminal.
- Page 7 Connection diagram Note: Auto antenna wire is intended for power supply of the antenna and for remote control of an additional amplifier.
-
Page 8: Control Elements
Control elements Front panel button 2. BAND button button 4. MODE button button button 7. VOLUME knob/ BASS/TREBLE/BALANCE /FADER/LOUD/EQ button 8. RESET button (hole) 9. 1 PLAY/PAUSE 2/RPT buttons 10. 3/RDM 4 buttons 11. LCD 12. 5/-10 6/+10 buttons 13. SD card slot 14. -
Page 9: General Operations
General operations Turning the unit on/off Press the button to turn the unit on. Press the button again to turn the unit off. Reset the unit When first using the device or after replacing the car battery, you must reset the unit. Press the RESET button (hole) with a pointed object (such as a ballpoint pen) to set the unit to its initial state. - Page 10 Audio parameter setting Press the VOL knob repeatedly to select a parameter: BAS (bass) => TRE (treble) => BAL (balance) => FAD (fader). Press and hold the button to select LOUD (loudness), press and hold again to select EQ (equalizer). Rotate the knob to adjust each mode. •...
-
Page 11: Radio Operations
Radio operations Band select In Radio mode press the BAND button to select a radio band: FM1 => FM2 => FM3. Manual/automatic tuning • Press shortly button. The radio will automatically search for the next frequency with a strong and clear signal. •... -
Page 12: Usb/Sd Operations
USB/SD operations SD card slot Carefully insert the SD card into the card slot on the front panel. Unit starts playback automatically. To disconnect the memory card, press it until a click, and then carefully pull it out from the slot. USB port Carefully connect a USB driver to the USB jack on the front panel. -
Page 13: Troubleshooting Guide
Troubleshooting guide Below is a table describing simple measures that can help you eliminate most problems likely to emerge when this unit is in use. If below measures do not help, turn to a service center or to the nearest dealer. Symptom Cause Solution... -
Page 14: Specification
Specification General Maximum power output 4 x 45 W Required speaker impedance 4 Ohm Fuse Unit dimensions 178 x 50 x 97 mm Net weight 0.36 kg FM stereo radio Frequency range 87.5 - 108.0 MHz Preset stations Stereo separation >25 dB Player Supported storages... -
Page 15: Содержание
Уважаемый покупатель! Благодарим Вас за покупку нашего изделия. Для обеспечения безопасности рекомендуется тщательно изучить настоящее руководство перед подключением, эксплуатацией и/или регулировкой изделия, и сохраняйте руководство для использования в будущем. Содержание СОДЕРЖАНИЕ ..................................15 МЕРЫ ПРЕДОСТОРОЖНОСТИ ............................16 КОМПЛЕКТ ПОСТАВКИ ..............................17 УСТАНОВКА/ПОДКЛЮЧЕНИЕ... -
Page 16: Меры Предосторожности
Меры предосторожности • Тщательно изучите настоящую инструкцию, чтобы ознакомиться с устройством. Началом эксплуатации устройства считается момент его установки в автомобиль. Перед началом • использования устройства в зимний период рекомендуется прогреть салон автомобиля в течение 20 минут или до достижения эксплуатационного диапазона температуры устройства. Использование... -
Page 17: Комплект Поставки
Комплект поставки 1. Ресивер 1 шт 2. Детали для установки: Шестигранная гайка 1 шт Монтажный кожух 1 шт Ключи-съемники 2 шт Металлическая пластина 1 шт Пружинная шайба 1 шт Плоская шайба 1 шт Винт-саморез 1 шт Винт 4 шт 3. Коннектор 1 шт... -
Page 18: Установка/Подключение
Установка/Подключение Общая информация Перед окончательной установкой устройства временно подключите все провода и убедитесь, что все • соединения выполнены верно, а устройство и система работают правильно. Для обеспечения правильной установки устройства используйте только те детали, которые входят в • комплект. Использование других приспособлений может привести к появлению сбоев в его работе. •... - Page 19 1. Установите монтажный кожух в приборную панель автомобиля, убедитесь, что он установлен правильной стороной и нет препятствий (провода, элементы приборной панели) для установки магнитолы. 2. После установки монтажного кожуха в приборную панель отогните на нем металлические язычки, соответствующие толщине приборной панели. Это позволит закрепить кожух на месте. 3.
- Page 20 Схема подключения Примечания: Провод питания антенны предназначен для подачи питания на антенну и для удаленного управления дополнительным усилителем.
-
Page 21: Элементы Управления
Элементы управления Передняя панель 1. Кнопка 2. Кнопка BAND 3. Кнопка 4. Кнопка MODE 5. Кнопка 6. Кнопка 7. Регулятор VOLUME/ Кнопка BASS/TREBLE/ BALANCE/FADER/ LOUD/EQ 8. Кнопка (отверстие) RESET 9. Кнопки 1 PLAY/PAUSE и 2/RPT 10. Кнопки 3/RDM и 11. Дисплей 12. -
Page 22: Общие Операции
Общие операции Включение/выключение устройства Нажмите и удерживайте кнопку , чтобы включить устройство. Нажмите эту кнопку повторно, чтобы выключить устройство. Сброс настроек устройства Включая устройство в первый раз или после замены батареи, Вы должны переустановить его. Нажмите кнопку (отверстие) RESET на внутренней панели остроконечным предметом (например, шариковой ручкой);... - Page 23 Настройка параметров аудио Нажимайте на регулятор громкости для выбора параметра аудио: BAS (bass - низкие частоты) => TRE (treble - высокие частоты) => BAL (balance - баланс между правым и левым динамиками) => FAD (fader - баланс между фронтальным и тыловым динамиками). Нажмите и удерживайте для выбора параметра LOUD (тонкомпенсация) =>...
-
Page 24: Операции С Радио
Операции с радио Выбор диапазона Нажимайте кнопку BAND, чтобы выбрать диапазон: FM1 => FM2 => FM3. В каждом диапазоне может быть сохранено до 6 радиостанций. Поиск радиостанций • Нажмите кнопку или Приемник автоматически настроится на ближайшую станцию с сильным сигналом вниз или вверх по диапазону. •... -
Page 25: Операции С Usb/Картами Памяти Sd
Операции с USB/картами памяти SD Загрузка карт памяти SD Вставьте SD-карту в соответствующий слот, расположенный на передней панели. Начнется воспроизведение первого трека. Для отсоединения карты памяти нажмите на нее до щелчка, затем извлеките карту из слота. USB-порт Вставьте USB-носитель в USB порт, расположенный на передней панели. Автоматически начнется воспроизведение... - Page 26 Повтор Нажмите кнопку RPT, активируется режим повтора воспроизведения текущего трека. На дисплее отобразится индикатор повторного воспроизведения RPT. Нажмите эту кнопку еще раз, чтобы вернуться в режим нормального воспроизведения. Воспроизведение в произвольном порядке Нажмите кнопку RDM, активируется режим воспроизведения треков в произвольном порядке. На дисплее...
-
Page 27: Руководство По Устранению Неисправностей
Руководство по устранению неисправностей Ниже приводится таблица, в которой описаны простые проверки, способные помочь Вам устранить большую часть проблем, могущих возникнуть при использовании данного устройства. Если нижеуказанные меры не помогли, обратитесь в сервисный центр или к ближайшему дилеру. Неисправность Причина Решение... -
Page 28: Технические Характеристики
Технические характеристики Общие Максимальная выходная мощность 4 х 45 Вт Требуемый импеданс динамика 4 Ом Предохранитель 5 А Размеры 178 x 50 x 97 мм Вес нетто 0,36 кг Стерео FM радио Частотный диапазон 87,5 – 108,0 МГц Число сохраняемых станций Разделение...
