  • Page 1 SM-CCR3041 USB/SD media player USB/SD-медиаплеер Instruction manual Руководство по эксплуатации...
  • Page 2: Table Of Contents

    Dear customer! Thank you for purchasing our product. For safety, it is strongly recommended to read this manual carefully before connecting, operating and/or adjusting the product and keep the manual for reference in the future. Table of contents TABLE OF CONTENTS ............................2 UTILIZATION OF THE PRODUCT ........................
  • Page 3: Utilization Of The Product

    Utilization of the product If you want to dispose this product, do not mix it with general household waste. There is a separate collection system for used electronic products in accordance with legislation that requires proper treatment, recovery and recycling. Please contact your local authorities for the correct method of disposal.
  • Page 4 Make sure that pins or other foreign objects do not get inside the unit; they may cause malfunctions, or create safety hazards such as electrical shock. Do not use the unit in places where it can be exposed to water, moisture and dust. Do not open covers and do not repair yourself.
  • Page 5: Accessories

    Accessories 1. Receiver 1 pc 2. ISO connector set (A+B) 1 pc 3. Mounting parts: Release key 2 pcs Mounting sleeve 1 pc Trim frame 1 pc 4. Instruction manual 1 pc 5. Warranty card 1 pc 6. Consumer information 1 pc...
  • Page 6: Installation/Connections

    Installation/Connections Choose the mounting location where the unit will not interfere with the normal driving function of the driver. Before finally installing the unit, connect the wiring and make sure that the unit works properly. Consult with your nearest dealer if installation requires the drilling of holes or other modifications of the vehicle.
  • Page 7 1. Install the sleeve into the dashboard; ensure it is installed with the correct side and there are no obstacles (wires, dashboard elements, etc) for the unit installation. 2. After installing the sleeve into the dashboard, bend tabs fitting to the size of the dashboard to fix the sleeve in place.
  • Page 8 Connection diagram Notes: In spite of having any kinds of speaker system, must use 4 ohms impedance of speaker to reduce the distortion during high volume level. Prohibit to make the conductors of auto antenna and ground touch with each other.
  • Page 9 Using the ISO Connector 1. If your car is equipped with the ISO connector, then connect the ISO connectors as illustrated. 2. For connections without the ISO connectors, check the wiring in the vehicle carefully before connecting, incorrect connection may cause serious damage to this unit.
  • Page 10: Panel Controls

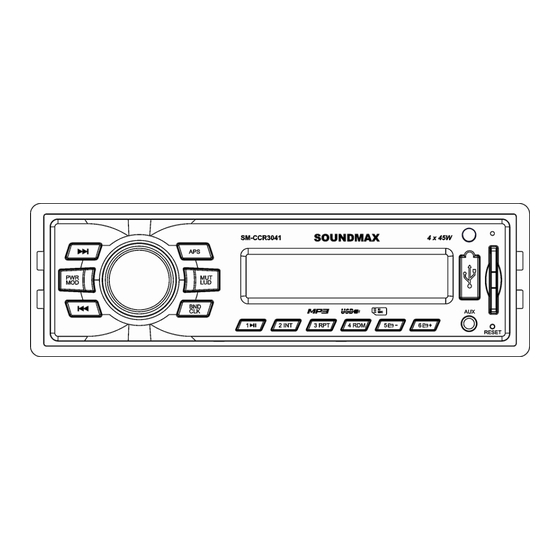

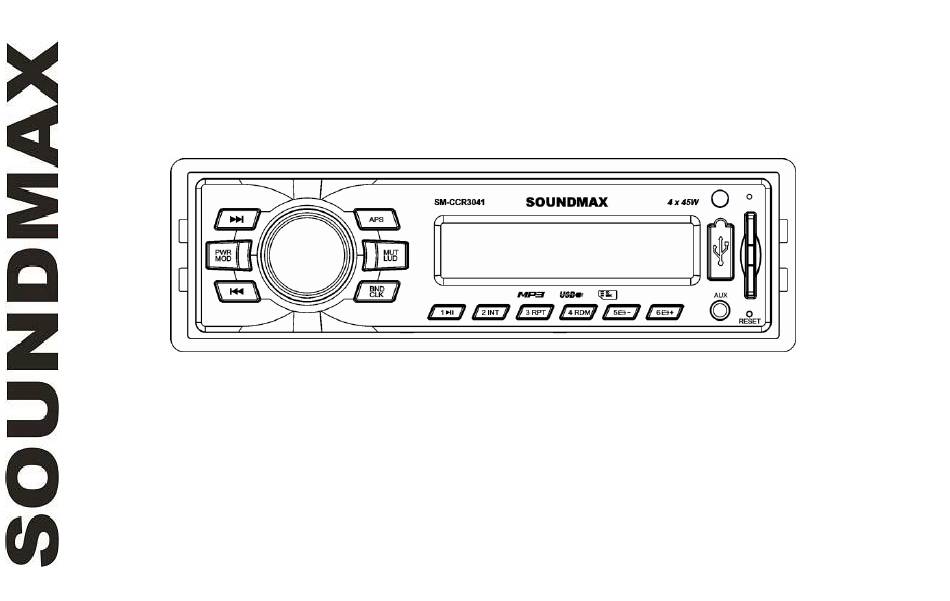

    Panel controls 1. PWR/MOD button 2.  button 3. VOLUME knob/SELECT button 4. APS button 5. MUT/LUD button 6. Display 7. USB port 8.  button 9. BND/CLK button 10. 1/PLAY/PAUSE button 11. 2/INT button 12. 3/PRT button 13. 4/RDM button 14.
  • Page 11: Lcd Layout

    LCD layout 1. Radio band indicator 8. Stereo signal reception indicator 2. Digit display (frequency, track time, 9. Mute indicator etc.) 10. Intro mode on 3. FM frequency 11. Repeat mode on 4. Signal indicator 12. Random playback on 5. Not active 13.
  • Page 12: General Operations

    General operations Turning the unit on/off Press PWR/MOD button to turn the unit on. Press and hold the button again to turn the unit off. Reset the unit When operating the unit for the first time or after replacing the car battery, you must reset the unit.
  • Page 13 Loudness Press and hold MUT/LUD button to select loudness ON or OFF (when ON, LOUD will be displayed). Activating this feature will enhance bass and treble frequencies when listening to music at low volumes. Audio parameter setting Press SELECT button repeatedly to select a parameter: BAS (bass) => TRE (treble) => BAL (balance) =>...
  • Page 14 Aux input AUX-in jack is intended for connecting an external audio equipment to amplify the sound. If connection is made correctly, the audio signal from the external source will be translated through the acoustics of the head unit. This enables to adjust the volume and quality of the sounding.
  • Page 15: Radio Operations

    Radio operations Band select In Radio mode press BND/CLK button to select a radio band: F1 (FM1), F2 (FM2), F3 (FM3). 6 stations can be saved in each band. Manual/automatical tuning Press / buttons repeatedly to adjust the needed frequency manually. Press and hold ...
  • Page 16: Usb/Sd/Mmc Operations

    USB/SD/MMC operations Connecting a USB/Memory card Insert a USB device into the USB port of this unit (remove the rubber cover first). Insert an SD/MMC memory card until a click into the memory card slot. To remove the card, press it until a click, then pull to remove.
  • Page 17 Track select Press  button to skip to the beginning of the next track. Press  button to skips to the previous track. Press 5/FOLDER- to go to previous folder. Press 6/FOLDER+ button to go to next folder. Fast forward/rewind Press and hold ...
  • Page 18: Troubleshooting Guide

    Troubleshooting guide Below is a table describing simple measures that can help you eliminate most problems likely to emerge when this unit is in use. If below measures do not help, turn to a service center or to the nearest dealer. Symptom Cause Solution...
  • Page 19: Specification

    Specification General Power supply 12 V DC Current consumption Maximum power output 4 x 45 W Dimensions of the unit 178 x 51 x 78 mm Gross/Net weight 0.5/0.67 kg Temperature range C - +60 FM stereo radio Frequency range 87.5 - 108.0 MHz Preset stations Player...
  • Page 20: Содержание

    Уважаемый покупатель! Благодарим Вас за покупку нашего изделия. Для обеспечения безопасности рекомендуется тщательно изучить настоящее руководство перед подключением, эксплуатацией и/или регулировкой изделия, и сохраняйте руководство для использования в будущем. Содержание СОДЕРЖАНИЕ ..............................20 УТИЛИЗАЦИЯ ИЗДЕЛИЯ ..........................21 МЕРЫ ПРЕДОСТОРОЖНОСТИ ........................21 КОМПЛЕКТ...
  • Page 21: Утилизация Изделия

    Утилизация изделия Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку. Обращайтесь в органы местного управления за инструкциями по правильной утилизации продукта.
  • Page 22 При установке и подключении устройства отключите отрицательную клемму аккумулятора автомобиля. При замене предохранителя убедитесь, что вы устанавливаете предохранитель с тем же номиналом. Используя предохранитель с повышенным значением тока, можно причинить значительные повреждения устройству. Не используйте устройство в местах, где оно может подвергнуться воздействию воды, влаги...
  • Page 23: Комплект Поставки

    Комплект поставки 1. Ресивер 1 шт 2. Комплект ISO-коннекторов (А+В) 1 шт 3. Детали для установки: Ключ-съемник 2 шт Декоративная рамка 1 шт Металлическая пластина 1 шт 4. Информация для потребителя 1 шт 5. Гарантийный талон 1 шт 6. Инструкция по эксплуатации 1 шт...
  • Page 24: Установка/Подключение

    Установка/Подключение Перед окончательной установкой устройства временно подключите все провода и убедитесь, что все соединения выполнены верно, а устройство и система работают правильно. Для обеспечения правильной установки устройства используйте только те детали, которые входят в комплект. Использование других приспособлений может привести к появлению...
  • Page 25 Установка устройства в приборную панель автомобиля «спереди» 1. Приборная панель автомобиля 2. Монтажный кожух. 1. Установите монтажный кожух в приборную панель автомобиля, убедитесь, что он установлен правильной стороной и нет препятствий (провода, элементы приборной панели) для установки магнитолы. 2. После установки...
  • Page 26 Снятие устройства а – Декоративная рамка б – Направление снятия рамки в – Установка ключей съемников 1. Выключите магнитолу. 2. Вставьте пальцы в канавку на передней стороне декоративной рамки (рамка снимается с небольшим усилием). Потяните рамку на себя, чтобы снять ее. 3.
  • Page 27 Схема подключения Примечания: Независимо от вида динамиков следует использовать динамики с сопротивлением, равным 4 Ом, для уменьшения искажений при повышенной громкости. Запрещается соединять провода авто антенны и заземления между собой.
  • Page 28 Использование разъема ISO Если в Вашем автомобиле есть разъем ISO, произведите подключение, как показано на рисунке. Для подключений без разъемов ISO внимательно проверьте все провода перед подключением, неправильное подключение может привести к повреждениям изделия. Обрежьте разъем, подключите цветные головки разъема к шнуру питания батареи в соответствии с приведенной...
  • Page 29: Элементы Управления

    Элементы управления 1. Кнопка PWR/MOD 2. Кнопка  3. Регулятор VOLUME/Кнопка SELECT 4. Кнопка APS 5. Кнопка MUT/LUD 6. Дисплей 7. USB-порт 8. Кнопка  9. Кнопка BND/CLK 10. Кнопка 1/PLAY/ PAUSE 11. Кнопка 2/INT 12. Кнопка 3/PRT 13. Кнопка 4/RDM 14.
  • Page 30: Символы На Жк-Дисплее

    Символы на ЖК-дисплее 1. Индикатор радиостанции устройства 8. Индикатор приема стереосигнала 2. Цифровой дисплей (отображение 9. Индикатор отключения звука радиочастоты, 10. Режим обзорного воспроизведения часов, номера/времени трека и т.д.) 11. Режим повторного воспроизведения 3. Частота FM-радиосигнала 12. Режим случайного воспроизведения 4.
  • Page 31: Общие Операции

    Общие операции Включение/выключение устройства Нажмите кнопку PWR/MOD, чтобы включить устройство. Нажмите и удерживайте эту кнопку, чтобы выключить устройство. Перезапуск устройства Включая устройство в первый раз или после замены батареи, Вы должны перезапустить его. Нажмите кнопку (отверстие) RESET остроконечным предметом (например, шариковой ручкой);...
  • Page 32 регулируйте громкость, чтобы включить звук. Тонкомпенсация Нажмите и удерживайте кнопку MUT/LUD, чтобы включить (на дисплее отобразится надпись LOUD) или отключить функцию тонкомпенсации. Данная функция позволяет прослушивать музыку при низком уровне громкости без потери качества воспроизведения низких частот. Настройка параметров аудио Нажимайте...
  • Page 33 Нажмите кнопку BND/CLK для отображения на дисплее часов. Нажмите и удерживайте эту кнопку еще раз; цифры, означающие часы будут мигать. Вращайте регулятор VOLUME, чтобы выставить часы; нажмите кнопку BND/CLK для перехода к установке минут. Вращайте регулятор VOLUME, чтобы выставить минуты. Для подтверждения настроек нажмите...
  • Page 34: Операции С Радио

    Операции с радио Выбор диапазона Нажимайте кнопку BND/CLK, чтобы выбрать диапазон: F1 (FM1), F2 (FM2), F3 (FM3). В каждом диапазоне может быть сохранено до 6 радиостанций. Поиск радиостанций Нажимайте кнопку  или  многократно для пошаговой настройки текущей частоты вручную. Нажмите...
  • Page 35: Операции С Usb/Картами Памяти Sd/Mmc

    Операции с USB/картами памяти SD/MMC Подключение USB-накопителя/карты памяти Вставьте USB-накопитель в USB-порт данного устройства, предварительно открыв резиновую заглушку порта. Вставьте карту памяти SD/MMC в слот для карт памяти до щелчка. Для извлечения карты из слота нажмите на нее до щелчка, затем вытяните. Примечание: Устройство...
  • Page 36 Воспроизведение После подсоединения USB-накопителя или карты памяти к данному устройству воспроизведение содержащихся на них файлов начнется автоматически. В зависимости от количества файлов и папок на носителе чтение его устройством может занять несколько секунд. Выбор трека Нажмите кнопку , чтобы перейти к следующему треку. Нажмите кнопку , чтобы перейти...
  • Page 37 Повтор Нажмите кнопку 3/RPT для повторного воспроизведения текущего файла. Нажмите еще раз для отмены. Случайное воспроизведение Нажмите кнопку 4/RDM для воспроизведения треков в текущей папке в случайном порядке. Нажмите еще раз для отмены.
  • Page 38: Руководство По Устранению Неисправностей

    Руководство по устранению неисправностей Ниже приводится таблица, в которой описаны простые проверки, способные помочь Вам устранить большую часть проблем, могущих возникнуть при использовании данного устройства. Если нижеуказанные меры не помогли, обратитесь в сервисный центр или к ближайшему дилеру. Неисправность Причина Решение...
  • Page 39: Технические Характеристики

    Чистка корпуса устройства Протирайте поверхности устройства мягкой тканью. Не мочите корпус. Если корпус очень загрязнен, используйте ткань, слегка смоченную мыльным раствором, и затем вытрите корпус сухой тканью. Технические характеристики Общие Источник питания 12 В, постоянный ток Потребляемый ток 5 А Максимальная...
  • Page 40 Технические характеристики могут быть изменены заводом-изготовителем без предварительного уведомления. Указанные геометрические размеры имеют приблизительные значения. Произведено: Шеньжень Нека Электроникс Компани Лимитед Флоор 4-5, Блок 7, Да Ванг Индастриал Зон, Пинг Ху, Лонгганг, Шэньчжэнь, Китай Под контролем «ТЕХНО ЭЛЕКТРИК ЛИМИТЕД» Сделано в Китае SM-CCR3041_IM_03...
