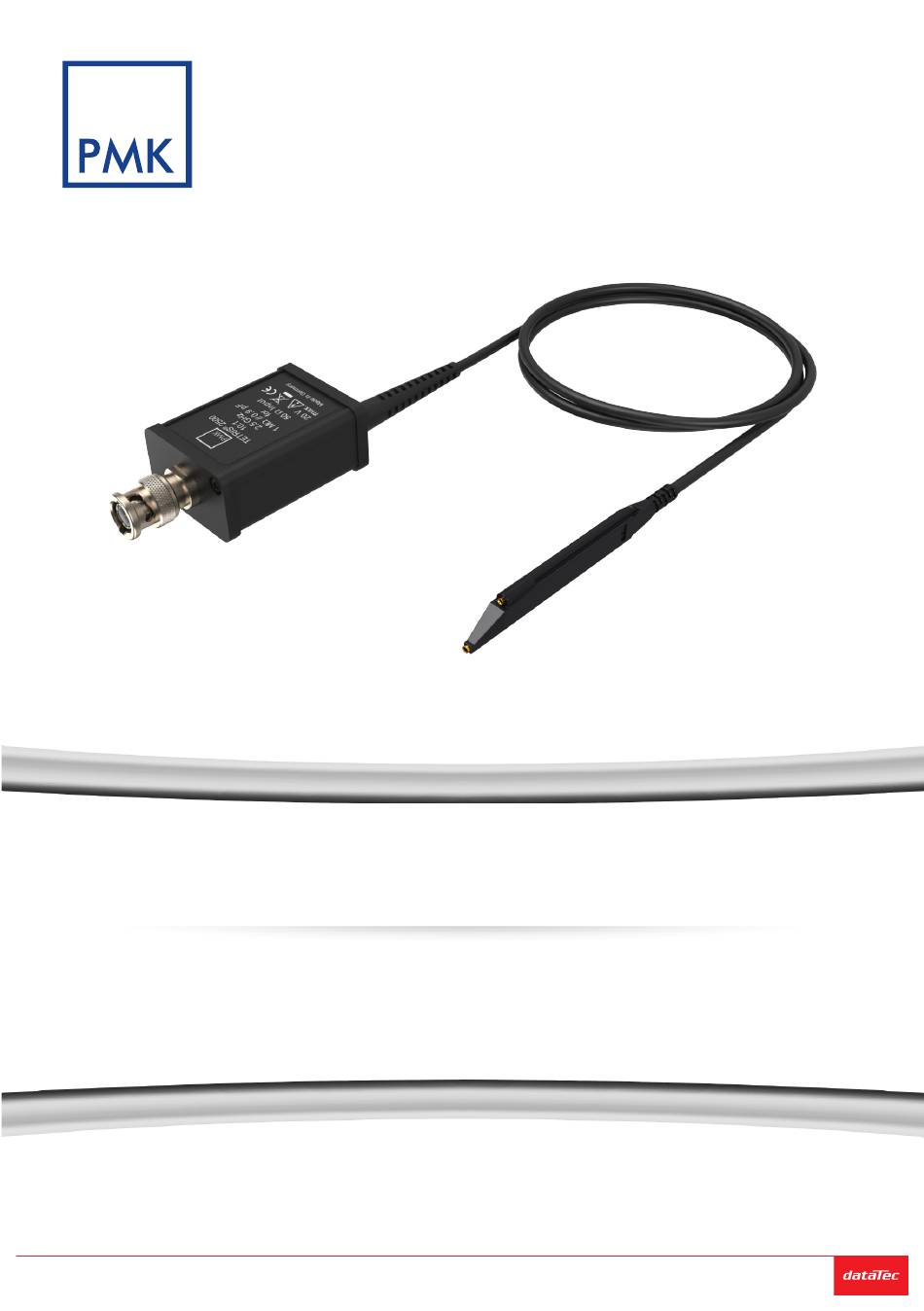

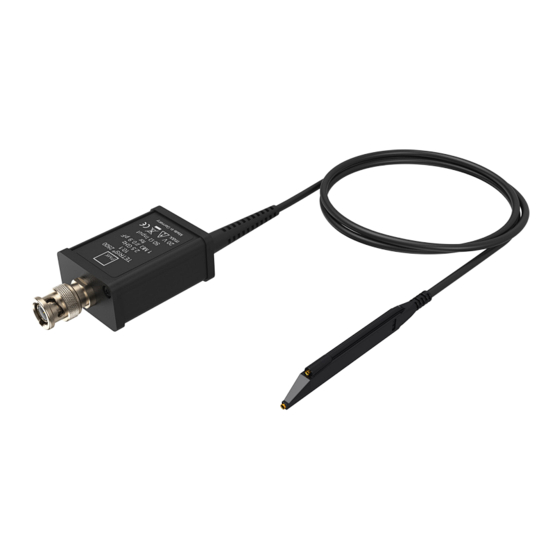

  • Page 1 DE | EN Probing Solutions. Made in Germany. TETRIS SERIE ® Hochohmige Aktive Tastköpfe bis 2,5 GHz High Impedance Active Probes up to 2.5 GHz Bedienungsanleitung | Instruction Manual Distributed by: Sie haben Fragen oder wünschen eine Beratung? Angebotsanfrage unter +49 7121 / 51 50 50 oder über info@datatec.eu...
  • Page 2: Garantie

    Garantie PMK gewährt eine Garantie für die Dauer von 2 Jahren nach Versand für dieses Produkt für norma- len Gebrauch und Betrieb innerhalb der Spezifikationen. Jedes defekte Produkt wird repariert oder ersetzt, wenn es nicht durch Nachlässigkeit, Fehlanwendung, unsachgemäße Installation, Unfall, nicht autorisierte Reparatur oder Änderung durch den Kunden beschädigt wurde.
  • Page 3 TETRIS SERIE ® Sicherheitsrichtlinien Person- , Brand- und Produktbeschädigungen vorbeugen. Um Personenschäden zu vermeiden und Brand oder Beschädigung dieses Produktes und der angeschlossenen Produkte vorzubeugen, lesen und befolgen Sie die nach- stehenden Sicherheitsmaßnahmen. Beachten Sie, dass bei unsachgemäßer Verwen- dung die Schutzfunktionen, die dieses Produkt bietet, beeinträchtigt werden. Dieses Messzubehör darf nur von fachlich qualifiziertem Personal verwendet werden.
  • Page 4 TETRIS SERIE ® IEC Sicherheitssymbole Die folgenden Symbole können auf dem Produkt oder in dieser Bedienungsanleitung erscheinen: Achtung, allgemeine Gefahrenstelle (Bedienungsanleitung beachten) Achtung, Gefahr des elektrischen Schlags Erdanschluss Über die TETRIS Serie ® Die aktiven Tastköpfe der Serie TETRIS bieten einen besonders weiten dynamischen Messbe- ®...
  • Page 5: Spezifikationen

    TETRIS SERIE ® Spezifikationen TETRIS® 1000 TETRIS® 1500 TETRIS® 2500 Bestellnummer 881-000-INT 881-500-INT 882-500-INT Elektrische Spezifikationen 10:1 10:1 10:1 Teilungsfaktor * Dynamischer ± 8 V ± 8 V ± 8 V Messbereich * Bandbreite * 1 GHz 1,5 GHz 2,5 GHz Maximale Bemessene 20 V 20 V...
  • Page 6 TETRIS SERIE ® Max. Eingangsspannung und dynamischer Messbereich Jeder TETRIS Tastkopf ist gegen statische Überspannung (ESD) geschützt. Das Anlegen von Span- ® nungen ausserhalb der angegebenen Werte kann jedoch zum Defekt des Verstärkers an der Tast- kopfspitze führen. Die maximale Amplitude des angelegten Signals sollte die Werte in dem unten ste- henden Diagramm nicht überschreiten, um harmonischen Verzerrungen entgegen- zuwirken und Eingangslinearitätsfehler zu vermeiden.
  • Page 7 TETRIS SERIE ® Typische Eingangsimpedanz Beachten Sie, dass sich die Eingangsimpedanz des Tastkopfes verringert, wenn sich die Frequenz des angelegten Signals erhöht. Eingangsspannung TETRIS 1000 / 1500 ® 100k 100k 10M 100M Frequenz [Hz] Eingangsspannung TETRIS 2500 ® 100k 100k 100M Frequenz [Hz]...
  • Page 8 TETRIS SERIE ® Tastkopfzubehör Das im Lieferumfang mitgelieferte Zubehör ist "hervorgehoben", siehe auch "Lieferumfang" auf Seite 9. 890-100-150 10 selbstklebende Cu Masseplättchen ( 2 x 2 cm ) 890-502-000 890 502 000 890-502-130 P25-2 /-0 QFP IC-Clips kurz QFP IC-Clips lang Pico Hook™...
  • Page 9 TETRIS SERIE ® Lieferumfang Das im Lieferumfang enthaltene Zubehör ist in der grafischen Übersicht hervorgehoben. Artikel Anzahl Tastkopf TETRIS Werkskalibrierzertifikat Bedienungsanleitung Netzteil PS-01 mit Primär-Adapter für EU, UK und USA Gerätekoffer Federspitze Feste Spitze Ground Blade Ground Leaf Kabelmarkierer (rot, gelb, grün, blau) L- In Adapter Masseleitung 7 cm Masseleitung 13 cm...
  • Page 10 TETRIS SERIE ® Handhabung Seien Sie vorsichtig, besonders wenn Sie mit der dünnen und scharfen Federkontaktspitze arbeiten, um Verletzungen zu vermeiden. Beachten Sie, dass das Tastkopfkabel ebenfalls ein empfindliches Bauteil des Tastkopfes ist. Beschädigen Sie es nicht durch übermäßiges Verbiegen oder Ziehen. Vermeiden Sie generell mechanische Überbelastungen, um die Leistung und den Schutz dieses Produkts nicht zu beeinflussen.
  • Page 11: Warranty

    (including damages for loss of profits, loss of business, loss of use or data, interruption of business and the like), even if PMK has been advised of the possibility of such damages arising from any defect or error in this manual or product.
  • Page 12: Safety Information

    TETRIS SERIES ® Safety Information Prevent personal injury, fire and product damage. To avoid personal injury and to prevent fire or damage to this product or products con- nected to it, review and comply with the following safety precautions. Be aware that if you use this probe assembly in a manner not specified the protection this product provides may be impaired.
  • Page 13 TETRIS SERIES ® IEC Safety Symbols The following symbols may appear on the product or in this instruction manual: Caution, risk of danger. Refer to manual. Caution, risk of electric shock. Earth (ground) TERMINAL. About TETRIS Series ® The active probes of the TETRIS series offer a wide dynamic measurement range of ±8 V and up to ®...
  • Page 14 TETRIS SERIES ® Specifications TETRIS® 1000 TETRIS® 1500 TETRIS® 2500 Order-Number 881-000-INT 881-500-INT 882-500-INT Electrical Specifications 10:1 10:1 10:1 Attenuation Ratio * Dynamic ± 8 V ± 8 V ± 8 V Measuring Range * Bandwidth * 1 GHz 1.5 GHz 2.5 GHz Maximum Rated 20 V...
  • Page 15 TETRIS SERIES ® Max. Input Voltage and Dynamic Measuring Range The TETRIS probe is protected against electro-static-discharge voltage (ESD). Applying input vol- ® tages outside the specified limits can result in a defect of the probe´s amplifier. The maximum amplitude of the applied signal may not exceed the limits stated by the graph below to counter harmonic distortion and avoid input linearity errors.
  • Page 16: Input Impedance

    TETRIS SERIES ® Input Impedance Note that the input impedance of the probe decreases as the frequency of applied signal increases. Typical Input Impedance TETRIS 1000 / 1500 ® 100k 100k 10M 100M Frequency [Hz] Typical Input Impedance TETRIS 2500 ®...
  • Page 17: Probe Accessories

    TETRIS SERIES ® Probe Accessories The parts supplied are "highlighted", see also "Scope of Delivery" on page 18. 890-100-150 10 Self-Adhesive Cu-Pads (2 x 2 cm) 890-502-000 890-502-000 890-502-130 890 502 130 P25-2 /-0 QFP IC-Clips short QFP IC-Clips long 890-700-108 Pico Hook™...
  • Page 18: Scope Of Delivery

    TETRIS SERIES ® Scope of Delivery Accessories delivered with each probe are highlighted in the graphical overview. Item Probe TETRIS Calibration Certificate Instruction Manual Power Supply PS-01 with Primary Adapters for EU, UK and USA Case Ground Blade Ground Lead 7 cm Ground Lead 13 cm Ground Lead 90°...
  • Page 19 TETRIS SERIES ® Handling Handle with care especially when fitted with the extra thin and sharp spring contact tip to avoid any injury. Note that the probe cable is a sensitive part of the probe. Do not damage through excessive bending or pulling. Avoid mechanical shock to this product in general to guarantee accurate performance and protection.
  • Page 20 Copyright © 2022 PMK - All rights reserved. Informationen in dieser Anleitung ersetzen die in allen bisher veröffentlichten Dokumenten. Änderungen der Spezifikationen vorbehalten. Information in this publication supersedes that in all previously published material. Specifications are subject to change without notice.
