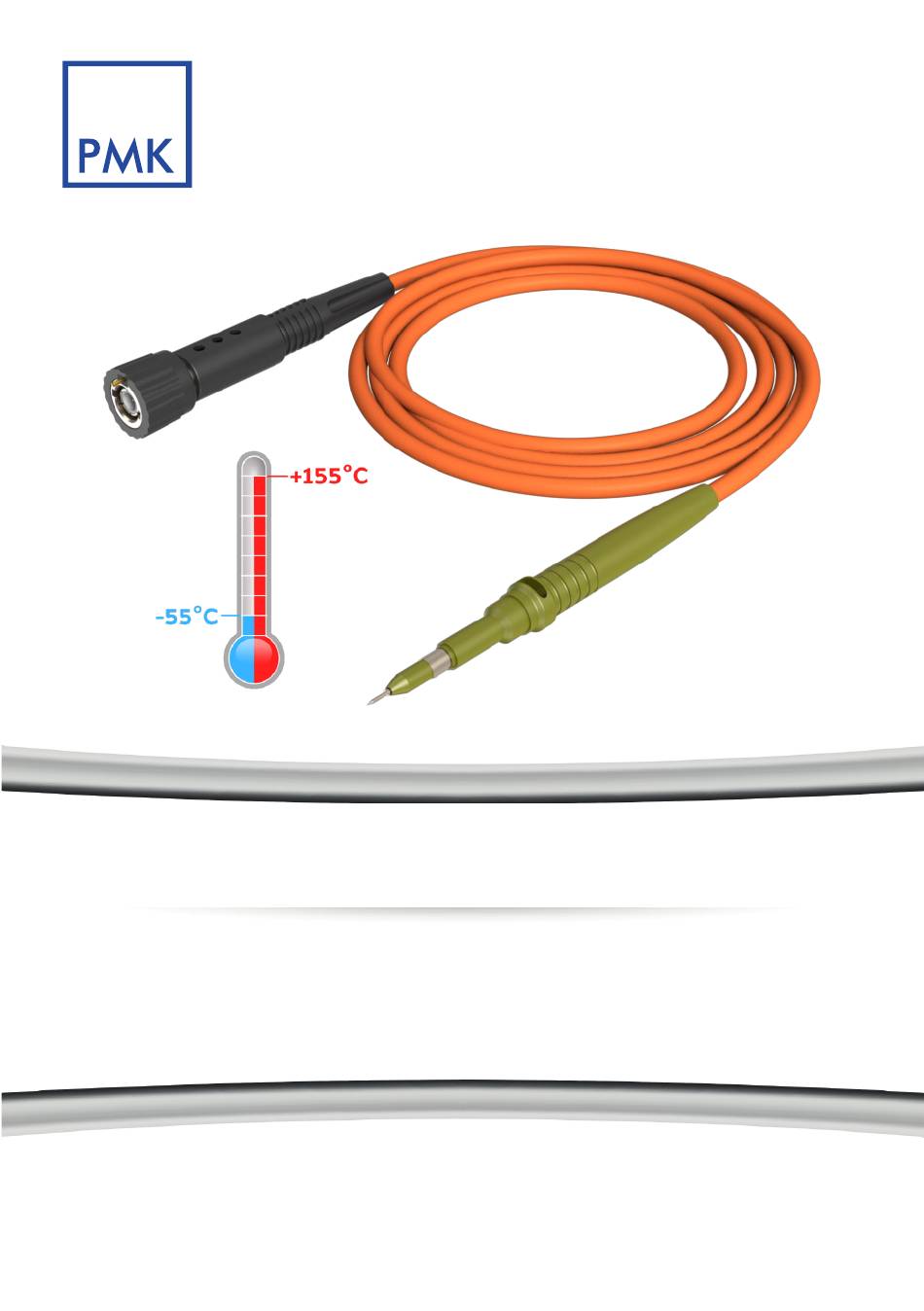

- Page 1 DE | EN Probing Solutions. Made in Germany. ENVI ® Passiver Tastteiler mit erweitertem Temperaturbereich Passive Probe with extended Temperature Range 350 MHz, 300 V CAT I I Bedienungsanleitung | Instruction Manual...
-
Page 2: Garantie
Garantie PMK gewährt eine Garantie für die Dauer von 2 Jahren nach Versand für dieses Produkt für normalen Gebrauch und Be- trieb innerhalb der Spezifikationen. Jedes defekte Produkt wird repariert oder ersetzt, wenn es nicht durch Nachlässig- keit, Fehlanwendung, unsachgemäße Installation, Unfall, nicht autorisierte Reparatur oder Änderung durch den Kunden beschädigt wurde. - Page 3 ENVI ® Sicherheitsrichtlinien Person- , Brand- und Produktbeschädigungen vorbeugen. Um Personenschäden zu vermeiden und Brand oder Beschädigung dieses Produktes und der angeschlossenen Produkte vorzubeugen, lesen und befolgen Sie die nach- stehenden Sicherheitsmaßnahmen. Beachten Sie, dass bei unsachgemäßer Verwen- dung die Schutzfunktionen, die dieses Produkt bietet, beeinträchtigt werden. Dieses Messzubehör darf nur von fachlich qualifiziertem Personal verwendet werden.
- Page 4 ENVI ® IEC Messkategorien Definitionen und Beispiele: Messzubehör ohne Definition: Viele Arten von Prüf- und Messstromkreisen sind nicht für den direkten Anschluss an das Versorgungsnetz bestimmt. Einige dieser Bemessungsdaten Messstromkreise sind nur für Niedrigenergieanwendungen geeignet, für eine Messkate- andere dieser Messstromkreise können aber mit sehr großen Mengen verfügbarer Energie durch hohe Kurzschlussströme oder hohe Leer- gorie laufspannungen belastet werden.
- Page 5 ENVI ® IEC Verschmutzungsgrade Definitionen: Übersicht der Messkategorien nach IEC 61010-031 O = Messzubehör ohne Bemessungsdaten für eine Messkategorie (Andere Stromkreise, die nicht direkt mit dem Netz verbunden sind) Verschmutzungsgrad 1 Es tritt keine oder nur trockene, nicht leitfähige VERSCHMUTZUNG auf.
-
Page 6: Spezifikationen
ENVI ® Über ENVI Tastteiler ® Der passive Tastkopf ENVI eignet sich ideal für Umweltprüfungen, Messungen in rauhen Um- ® ge-bungen und im Klimaschrank von -55 °C bis +155 °C. Der weltweit erste moderne Tastkopf für diesen hohen Temperaturbereich eignet sich mit einem Eingangsspannungsbereich von 300 V CAT II, 10:1 Teiler und 350 MHz Bandbreite für eine Vielzahl von Anwendungen. - Page 7 ENVI ® Mechanische Eigenschaften Gewicht (nur Tastkopf) 93 g Kabellänge Durchmesser Tastkopfspitze 5 mm Umgebungsspezifikationen Kopf und Kabel Zusammenbau in Betrieb bis zu 2000 m Einsatzhöhe außer Betrieb bis zu 15000 m in Betrieb -55 °C bis +155 °C Temperaturbereich außer Betrieb -55 °C bis +155 °C Maximale relative...
- Page 8 ENVI ® Typische Spannungsminderung Beachten Sie, dass sich die maximale bemessene Eingangsspannung des Tastkopfes verringert, wenn sich die Frequenz des angelegten Signals erhöht. Gültig für Messzubehör ohne Bemessungsdaten für eine Messkategorie, nicht in CAT II, III, IV (¹): PHT 312 100k 100M Frequenz [Hz]...
- Page 9 ENVI ® Tastkopfzubehör Das im Lieferumfang mitgelieferte Zubehör ist "hervorgehoben", siehe auch "Lieferumfang" auf Seite 12. 018-292-007 * BNC-Verbinder * Trimmstift T 891-005-803 891-005-011 5x Federspitze 0,8 mm 5x Feste Spitze 0,8 mm 890-400-022 HT-Masseleitung 10 cm 018-291-102 018-292-524 Ground Blade 5.0 HT-Isolierkappe 890-400-021 890-520-712...
- Page 10 ENVI ® Abgleichverfahren Der Tastkopf kann sowohl für den niederfrequenten Bereich (LF), als auch für den hochfrequen- ten Bereich (HF) abgeglichen werden. Eine Werkskalibration ist jederzeit auf Anfrage möglich. Die Trimmer zum Abgleich sind drucksensitiv und können durch zu hohen Druck be- schädigt werden.
- Page 11 ENVI ® Abgleichverfahren ● HF-Abgleich Der HF-Abgleich muss nicht zwingend erfolgen, wenn Sie den Tastkopf das erste Mal an Ihr Oszil- loskop anschliessen. Wir empfehlen die Verwendung der folgenden Geräte für einen genauen HF-Abgleich: Einen Rechteck-Generator mit einer Anstiegszeit von 700 ps, 50 Ω Durchführungsabschluss und BNC Adapter.
- Page 12 ENVI ® Lieferumfang Das im Lieferumfang enthaltene Zubehör ist in der grafischen Übersicht hervorgehoben. Artikel Anzahl Bedienungsanleitung BNC Adapter 5,0-L Einlötstifte 0,64 mm Federspitze 0,8 mm (¹) Feste Spitze CuBe 0,8 mm 2-Fuß Positionierer Ground-Blade 2,5 HT- Dual Lead Adapter auf 0,64 mm Buchsen HT-IC Clip-M HT-IC Clip-L HT- Isolierrohr...
-
Page 13: Wartung
ENVI ® Handhabung Seien Sie vorsichtig, besonders wenn Sie mit der dünnen und scharfen Federkontaktspitze arbeiten, um Verletzungen zu vermeiden. Beachten Sie, dass das Tastkopfkabel ebenfalls ein empfindliches Bauteil des Tastkopfes ist. Beschädigen Sie es nicht durch übermäßiges Verbiegen oder Ziehen. Vermeiden Sie generell mechanische Überbelastungen, um die Leistung und den Schutz dieses Produkts nicht zu beeinflussen. -
Page 14: Warranty
(including damages for loss of profits, loss of business, loss of use or data, interruption of business and the like), even if PMK has been advised of the possibility of such damages arising from any defect or error in this manual or product. -
Page 15: Safety Information
ENVI ® Safety Information Prevent personal injury, fire and product damage. To avoid personal injury and to prevent fire or damage to this product or products con- nected to it, review and comply with the following safety precautions. Be aware that if you use this probe assembly in a manner not specified the protection this product provides may be impaired. - Page 16 ENVI ® IEC Measurement Categories Definitions and Examples No Measurement Definition: Many types of test and measuring circuits are not intended not in CAT II, III or IV to be directly connected to the mains supply. Some of Category these measuring circuits are intended for very low energy applicati- not in CAT II, III or IV ons, but others of these measuring circuits may experience very high amounts of available energy because of high short-circuit currents...
- Page 17 ENVI ® IEC Pollution Degrees Definitions and Examples: Overview of measurement categories according to IEC 61010-031 O = No Measurement Category (Other circuits that are not directly connected to mains) Pollution Degree 1 No POLLUTION or only dry, non conductive POLLUTION. NOTE: The POLLUTION has no influence.
-
Page 18: Specifications
ENVI ® About ENVI Probes ® The passive probe ENVI is ideal for environmental testing, and measurements in climatic cham- ® bers from -55 °C to +155 °C. The world's first modern probe for this high temperature range with 300 V CAT II input voltage range, 10:1 divider and 350 MHz bandwidth is suitable for a variety of applications. - Page 19 ENVI ® Mechanical Specifications Weight (Probe only) 93 g Cable Length Probe Tip Diameter 5 mm Environmental Specifications Probe head and cable assembly operating up to 2000 m Altitude non-operating up to 15000 m operating -55 °C to +155 °C Temperature Range non-operating -55 °C to +155 °C...
- Page 20 ENVI ® Typical Voltage Derating Note that the maximum input voltage rating of the probe decreases as the frequency of the applied signal increases. Valid for no measurement category, not in CAT II, III, IV (¹): PHT 312 100k 100M Frequency [Hz] Typical Input Impedance Note that the input impedance of the probe decreases as the frequency of the...
-
Page 21: Probe Accessories
ENVI ® Probe Accessories The parts supplied are "highlighted", see also "Scope of Delivery" on page 24. 018-292-007 * Probe BNC-connector * Adjustment tool T 891-005-803 891-005-011 5x spring tip 0.8 mm 5x solid tip 0.8 mm 890-400-022 HT-ground lead 10 cm 018-291-102 018-292-524 Ground blade 5.0... -
Page 22: Adjustment Procedures
ENVI ® Adjustment Procedures The probe can be adjusted for low frequency (LF) compensation and for high frequency (HF) com- pensation. A factory calibration is possible at any time on request. The trimmers are sensitive components. Too much mechanical pressure during ad- justment might damage the trimmers. - Page 23 ENVI ® Adjustment Procedures ● HF Compensation Overshoot doesn´t necessarily need to be adjusted when connecting the probe to your oscillosco- pe for the first time. We recommend to use the following equipment for proper HF compensation: Rectangular waveform generator with a rise time faster than 700 ps, 50 Ω feed through and probe BNC adapter.
-
Page 24: Scope Of Delivery
ENVI ® Scope of Delivery Accessories delivered with each probe are highlighted in the graphical overview. Item Adjustment tool T BNC adapter 5,0-L 2 footer positioner Ground blade 2.5 HT-dual lead adapter to 0.64 mm sockets HT-IC clip-M HT-IC clip-L HT-insulating cap HT-ground lead 10 cm HT-ground lead 10 cm to 4 mm banana plug... -
Page 25: Maintenance
ENVI ® Handling Handle with care especially when fitted with the extra thin and sharp spring contact tip to avoid any injury. Note that the probe cable is a sensitive part of the probe. Do not damage through excessive bending or pulling. Avoid mechanical shock to this product in general to guarantee accurate performance and protection. - Page 26 ENVI ® Notes...
- Page 27 ENVI ® Notes...
- Page 28 Copyright © 2021 PMK - All rights reserved. Informationen in dieser Anleitung ersetzen die in allen bisher veröffentlichten Dokumenten. Änderungen der Spezifikationen vorbehalten. Information in this publication supersedes that in all previously published material. Specifications are subject to change without notice.
