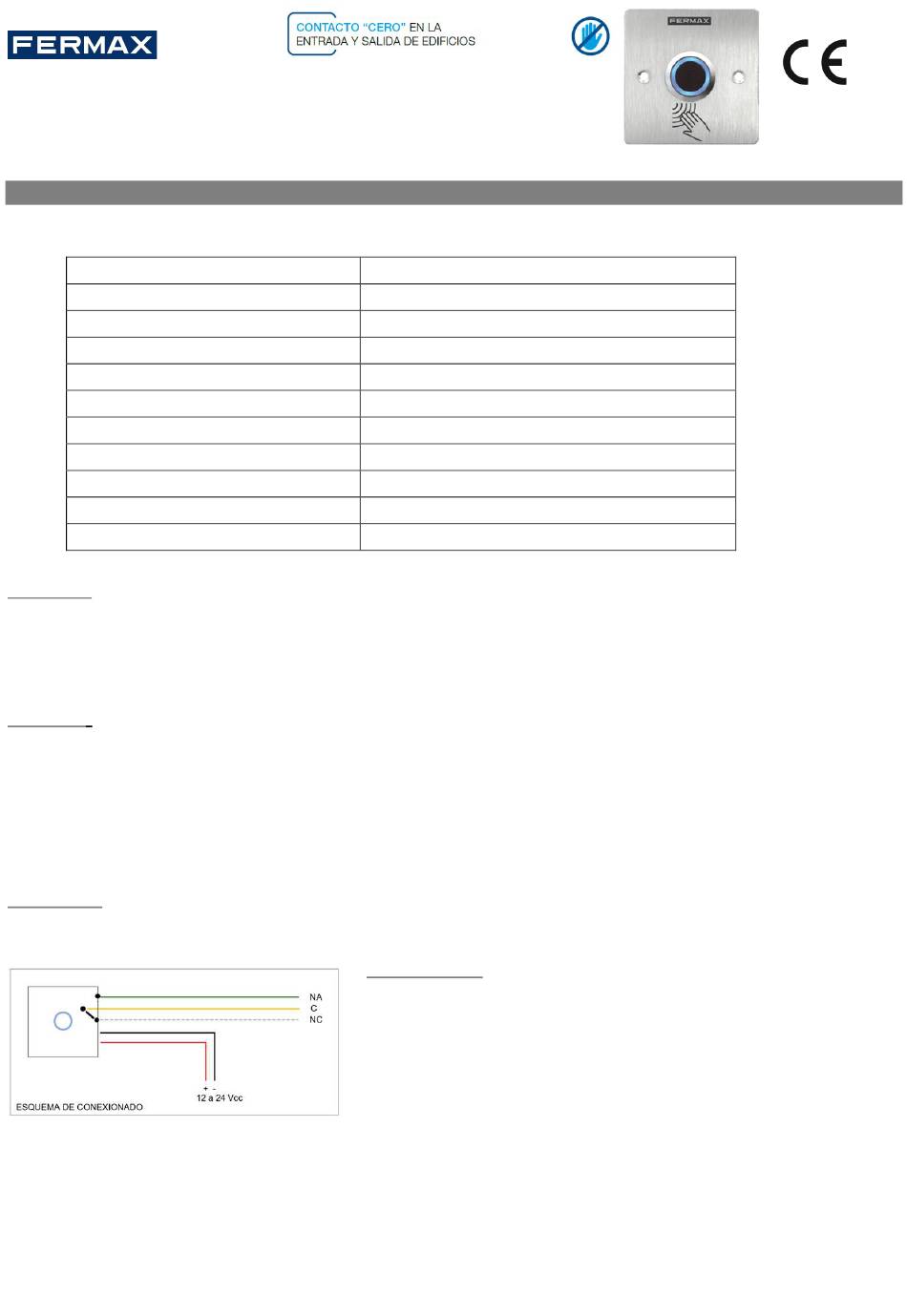

Fermax 5207 Installer Manual

Cod. 970191EI V09_20
REF. 5207 PULSADOR SIN CONTACTO
Manual de instalador
Datos técnicos
Pulsador sin contacto
Modelo
Rango de detección
Alimentación
Consumo reposo
Consumo activo
Corriente soportada por contacto
Compatibilidad
Señalización
Cableado
Material
Dimensiones
Descripción
Pulsador sin contacto de diseño elegante con iluminación azul en reposo y verde en detección.
Fabricado en acero inoxidable de 1.7mm, con rango de detección de 7cm.
El pulsador se activa durante el tiempo de detección de la mano en proximidad, sin necesidad de contacto físico.
Con sistema de fijación empotrada en cajas de mecanismos standard o en caja de superficie ref. 5208.
Instalación
Dado que dispone de un circuito activo de detección, este pulsador sin contacto necesita de una alimentación. Por tanto, será
necesario instalar 2 hilos que alimenten el pulsador desde una fuente de alimentación de 12 a 24Vcc. En las placas de
calle FERMAX hay disponible una salida de 12Vcc que se puede emplear para dicho fin. Además, serán necesarios los 2 hilos
habituales de cualquier pulsador, que activarán el timbre o dispositivo deseado, realizando un corto mediante un relé.
La instalación del pulsador puede ser empotrado, siendo compatible con las cajas de mecanismos universales, o bien en superficie
con la caja de superficie opcional ref. 5208.
Conexionado
La conexión se realiza a través del cable que sale de la parte posterior.
ES
Pulsador sin contacto de acero inoxidable.
7cm aprox
12Vcc a 24Vcc
12Vcc/ 27mA
12Vcc/ 48mA
3A en CC o CA
Cajas de mecanismos standard.
LED multicolor Azul(reposo)Verde(activo)
4 cables (2 de alimentación y 2 del contacto)
Acero inoxidable de 1.7mm
86(H) x 86(V) x 1.7(P) mm
PRECABLEADO
ROJO: Positivo alimentación 12Vcc.
NEGRO: Negativo alimentación 12Vcc.
BLANCO: Conexión normalmente cerrado NC.
AMARILLO: Conexión de referencia contacto común C.
VERDE: Conexión normalmente abierto NA.
