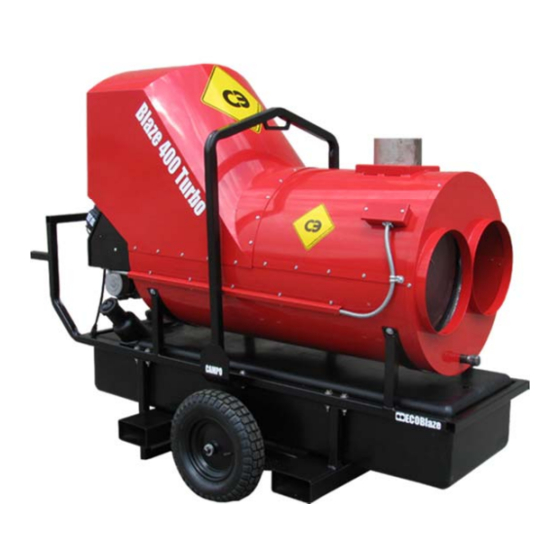

Blaze 600 D TURBO Installation Instructions Manual

Oil/ng/lp fired space heater
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual

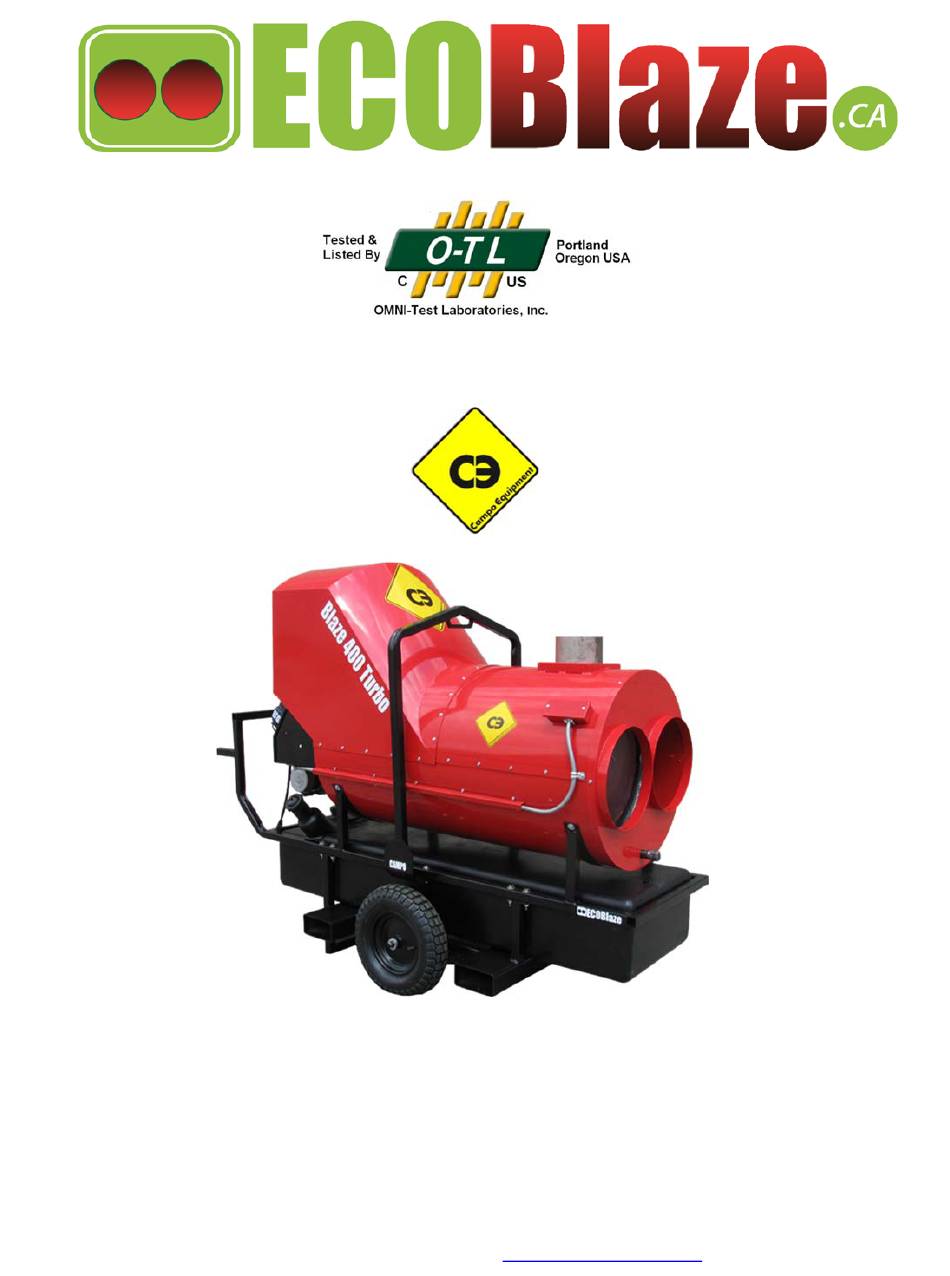

OIL/NG/LP FIRED SPACE HEATER: BLAZE 600 D/G TURBO
REPORT # 0367MH007S
Installation Instructions-Manual-Maintenance-Parts List
CAUTION: DO NOT TAMPER WITH HEATER OR ITS CONTROLS. CALL A QUALIFIED SERVICE TECHNICIAN
Retain manual for future reference June 17, 2016
CERTIFIED FOR USE IN CANADA AND THE U.S.A.
CAMPO EQUIPMENT CO. LTD. (ECOBLAZE)
6 Carson Court, Brampton, ON, CANADA, L6T 4P8
Tel: (905) 793-2525 | Fax: (905) 793-8768 |
www.campoequipment.com
P a g e
| 1

Advertisement

loading
Need help?

Need help?

Do you have a question about the 600 D TURBO and is the answer not in the manual?

Questions and answers

Related Manuals for Blaze 600 D TURBO

Summary of Contents for Blaze 600 D TURBO

  • Page 1 OIL/NG/LP FIRED SPACE HEATER: BLAZE 600 D/G TURBO REPORT # 0367MH007S Installation Instructions-Manual-Maintenance-Parts List CAUTION: DO NOT TAMPER WITH HEATER OR ITS CONTROLS. CALL A QUALIFIED SERVICE TECHNICIAN Retain manual for future reference June 17, 2016 CERTIFIED FOR USE IN CANADA AND THE U.S.A.
  • Page 2 CAMPO EQUIPMENT CO. LTD. (ECOBLAZE) 6 Carson Court, Brampton, ON, CANADA, L6T 4P8 Tel: (905) 793-2525 | Fax: (905) 793-8768 | www.campoequipment.com P a g e...
  • Page 3 THESE HEATERS ARE SUITABLE FOR OUTDOOR USE THE REQUIREMENTS OF LOCAL AUTHORITIES HAVING JURISDICTION SHALL BE FOLLOWED BLAZE 600 G TURBO NOTE: THIS HEATER IS INTENDED FOR USE PRIMARILY AS TEMPORARY HEATING OF BUILDINGS UNDER CONSTRUCTION, ALTERATION OR REPAIR THIS UNIT IS APPROVED FOR USE WITH PROPANE OR NATURAL GAS. NEVER ATTEMPT TO BURN GARBAGE OR PAPER IN THE HEATER AND REMOVE ALL PAPER AND RAGS FROM AROUND THE HEATER.
  • Page 4 ABOUT THESE. READ INSTRUCTIONS PRIOR TO STARTING HEATERS BLAZE 600 D TURBO THIS UNIT IS APPROVED FOR USE WITH NO. 1 AND NO. 2 FUEL OIL. NEVER USE GASOLINE OR CRANKCASE OIL WHICH MAY CONTAIN GASOLINE AS FUEL FOR THE HEATER. NEVER ATTEMPT TO BURN GARBAGE OR PAPER IN THE HEATER AND REMOVE ALL PAPER AND RAGS FROM AROUND THE HEATER.
  • Page 5 CODE AND IN THE UNITED STATES AS OUTLINED IN THE BOCA CODE, OR THE NFPA 70 NATIONAL ELECTRICAL CODE. WARNING: LACK OF COMBUSTION AIR CAN CAUSE A DIRTY FIRE, ODOURS IN ENCLOSED SPACES, AND BACKDRAFTING, POTENTIALLY RESULTING IN NAUSEA OR ASPHYXIATION OF THE OCCUPANTS. BLAZE 600 D/G BLAZE 600G- BLAZE 600D- SPECIFICATIONS BECKETT (NG/LP) BECKETT (OIL) Burner Make &...
  • Page 6 Ductability       (Return/Supply) 24ft/150ft  24ft/150ft  Static Pressure upto 4” upto 4”  Outlet Duct Size 2 X 12" OR 1 X 16 2 X 12" OR 1 X 16 Inlet Duct Size 2 X 12" OR 1 X 16 2 X 12" OR 1 X 16 Gas Conversion Easy switch over Blue handle Ball...

  • Page 7: Connecting The Cylinder

    MUST BE USED TO DETERMINE SIZE OF SUPPLY PIPING DEPENDANT ON THE LENGTH OF RUN FROM SOURCE. CONNECTING TO AN EXTERNAL FUEL TANK (BLAZE 600 D TURBO) CAMPO EQUIPMENT CO. LTD. (ECOBLAZE) 6 Carson Court, Brampton, ON, CANADA, L6T 4P8 Tel: (905) 793-2525 | Fax: (905) 793-8768 | www.campoequipment.com...

  • Page 8: Installation

    Beckett Burner pump. For a 1 line system remove bypass plug located on inlet port of Beckett Pump and just connect fuel line to inlet side of fuel filter. FUEL (BLAZE 600 G TURBO) THIS HEATER WILL OPERATE ON PROPANE OR NATURAL GAS—NOT BOTH. THE MANIFOLD PRESSURES ARE LISTED ON THE APPROVAL LABEL.
  • Page 9 12/3 AWG UPTO 50FT 10/3 AWG BEYOND 50FT NOTE: IF ANY OF THE ORIGINAL WIRE AS SUPPLIED WITH THE APPLIANCE MUST BE REPLACED, IT MUST BE REPLACED WITH TYPE TEW 14GA WIRE OR ITS EQUIVALENT. BLAZE ELECTRICAL SYSTEM 600 D/G Volts-Hertz-Phase...
  • Page 10   Blaze 600D Turbo Schematic with R Motor (Beckett CF800 Oil Burner)       CAMPO EQUIPMENT CO. LTD. (ECOBLAZE) 6 Carson Court, Brampton, ON, CANADA, L6T 4P8 Tel: (905) 793-2525 | Fax: (905) 793-8768 | www.campoequipment.com P a g e...
  • Page 11 Blaze 600G Turbo Schematic with R Fan-Beckett CG10 CAMPO EQUIPMENT CO. LTD. (ECOBLAZE) 6 Carson Court, Brampton, ON, CANADA, L6T 4P8 Tel: (905) 793-2525 | Fax: (905) 793-8768 | www.campoequipment.com P a g e | 11...
  • Page 12 SEQUENCE OF OPERATION FOR BLAZE 600 D/G TURBO With “Selector Switch” in “ON” position and selector switch in “STAT ON” position and remote thermostat plugged into receptacle: 1: Remote Thermostat senses a drop in temperature and the ignition control module is energized.
  • Page 13 WARNING BEFORE REMOVING ANY GUARDS OR SAFETIES TURN “SELECTOR SWITCH” TO “OFF” POSITION AND DISCONNECT THE MAIN POWER AS THE SUPPLY FAN WILL CYCLE AUTOMATICALLY. IF HEATER FAILS TO START 1.) FOR BECKETT BURNERS 7575 or 7590 PRESS AND HOLD THE RED BUTTON ON THE BECKETT CONTROLLER LOCATED ON THE CONTROL PANEL FOR 3 SECONDS TO RESET.

  • Page 14: Installation Instructions

    INSTALLATION INSTRUCTIONS 1.) The recommendations of local authorities having jurisdiction must be followed. For recommended installation practices refer to C.S.A. standard B139. (CANADA) 2.) When firing the unit in an enclosed area allow 1 square inch per thousand BTU’s (refer to C.S.A.

  • Page 15: Installation Clearances

    INSTALLATION CLEARANCES MAXIMUM ALLOWABLE DUCT LENGTHS BLAZE 600 D/G TURBO I RETURN DUCTS upto 24’ SUPPLY DUCTS upto 150’ THIS HEATER IS FOR USE WITH AND WITHOUT DUCTWORK WHEN USING DUCTWORK AVOID ANY KINKS OR SHARP BENDS. INSUFFICIENT INLET AIR OR INSUFFICIENT DISCHARGE AIR WILL CAUSE THE HEATER TO OVERHEAT.
  • Page 16 TEMPERATURE CONTROLLER AND THERMOCOUPLE The temperature controller protocols should be checked every heating season to ensure the burner will shutdown if temperature exceeds 280F at the outlet duct. This can be accomplished by restricting the air flow through the unit. After tests are complete, remove restrictors as both inlet and outlet ducts must be open for proper operation.
  • Page 17 WARNING: TURN OFF THE FUEL SUPPLIES AND POWER BEFORE PERFORMING SERVICE WORK. THE 120V CIRCUIT IS A POTENTIAL ELECTROCUTION HAZARD. COMBUSTION AIR ADJUSTMENTS BLAZE 600G- BLAZE 600D- BLAZE 600 D/G BECKETT (NG/LP) BECKETT (OIL) SPECIFICATIONS Easy switch over Blue handle Ball Valve on Gas manifold.
  • Page 18 N/LP Switchover valve) Minimum/Maximum 8/10 FOR NG AND LP Supply Pressure “W.C. OPERATION 2.75 X 60B Nozzle Pump Pressure 10.1 Head Setting Air Setting (Beckett- 10/3 Shutter/Band) NOTE: The above settings are approximations based upon clean equipment in proper working order. Combustion air adjustments will vary with location, altitude and type of fuel used.
  • Page 19 WARNING: LACK OF COMBUSTION AIR CAN CAUSE A DIRTY FIRE, ODOURS IN ENCLOSED SPACES, AND BACKDRAFTING, POTENTIALLY RESULTING IN NAUSEA OR ASPHYXIATION OF THE OCCUPANTS. ALL AIR ADJUSTMENTS MUST BE DONE BY A QUALIFIED SERVICE TECHNICIAN BECKETT CF800 OIL BURNER COMBUSTION AIR ADJUSTMENTS For proper combustion air adjustment a calibrated gas analyzer and smoke tester should be used to...

  • Page 20: Thermostat Operation

    8.) Shut off burner, let unit cool down. The unit is now adjusted for 588,000 input BTU’s. THERMOSTAT OPERATION The BLAZE 600 D/G TURBO II can be operated with a thermostat control. An optional remote thermostat is available for temperature control for the space being heated. To connect the heatstat, simply plug the heatstat into an extension cord and the extension cord into the outlet marked “REMOTE...
  • Page 21 Major Components  Item  Description  1  Jacking Screw  2  Ignition Transformer  3  Primary Control  4   Blower Motor  5  Air Flow Proving Switch  6  Electrode Cable   7  Not used  8  Shutter  9  Air Band  10  Not used  11  Manifold Pressure Test  Connection  12   Gas Gun Assembly   CAMPO EQUIPMENT CO. LTD. (ECOBLAZE) 6 Carson Court, Brampton, ON, CANADA, L6T 4P8 Tel: (905) 793-2525 | Fax: (905) 793-8768 | www.campoequipment.com P a g e...
  • Page 22 Item  Description  Part # Item Description  Part # 1  Ignition Transformer  747400RU Head 101U 2   Not Used  3  Primary Control  7590 DOOIU Cable, Ignition Electrode 5990130U 4   NOT USED  O‐ring set (2 in package) 3226401U 5  Shutter  3215U 6  Not Used  Gas Tube Assembly   5193201U 7   Air Band  3819A 17  Jacking Screw  5193401U 8  Motor  ‐120v  21341U   18 ...
  • Page 23 Item  Name/Description  Part Number  1  Air Tube  NLH100KZU  2   Spline Nut  3666  3  Adjusting plate assembly  5721  4  Blocking Oil Solenoid  21755U  Valve  5  Igniter  51771U  6  Control  7575   7  Air Band  3492  8  Air Shutter  3709  9  Fuel Pump  21844U  10   Fuel lines  Call for part  #s  11  Head Assembly    CAMPO EQUIPMENT CO. LTD. (ECOBLAZE) 6 Carson Court, Brampton, ON, CANADA, L6T 4P8 Tel: (905) 793-2525 | Fax: (905) 793-8768 | www.campoequipment.com...
  • Page 24 KZ (Tube B)  51820U  12  Electrode Assembly  51859  13  Nozzle Line Assembly  NLH100KZU  14  Motor – 1/7 PSC  21805U  15  Blower Wheel  21837U  16  Coupling  2454  CAMPO EQUIPMENT CO. LTD. (ECOBLAZE) 6 Carson Court, Brampton, ON, CANADA, L6T 4P8 Tel: (905) 793-2525 | Fax: (905) 793-8768 | www.campoequipment.com P a g e | 24...
  • Page 25 CAMPO EQUIPMENT CO. LTD. (ECOBLAZE) 6 Carson Court, Brampton, ON, CANADA, L6T 4P8 Tel: (905) 793-2525 | Fax: (905) 793-8768 | www.campoequipment.com P a g e | 25...
  • Page 26 GÉNÉRATEUR DE CHALEUR À POLYCOMBUSTIBLE BLAZE 600 D/G TURBO RAPPORT # 0367MH007S Instructions D’installation-Manuel-Entretien-Liste des Pièces AVERTIR : Ne Modifiez Pas Le Radiateur Ou Ses Contrôles. Consultez Un Technicien De Service Qualifié Conservez ce manuel pour référence 17, June 2016) Certifié...
  • Page 27 CAMPO EQUIPMENT CO. LTD. (ECOBLAZE) 6 Carson Court, Brampton, ON, CANADA, L6T 4P8 Tel: (905) 793-2525 | Fax: (905) 793-8768 | www.campoequipment.com P a g e | 27...
  • Page 28 CES RADIATEURS SONT POUR USAGE EXTÉRIEUR LES EXIGENCES DES COLLECTIVITES LOCALES QUI ONT COMPÉTENCE DOIT ÊTRE SUIVIE BLAZE 600 G TURBO NOTE : CE RADIATEUR EST PRÉVU PRINCIPALEMENT POUR UN CHAUFFAGE PROVISOIRE DES BÂTIMENTS EN CONSTRUCTION, EN RÉNOVATION OU EN RÉPARATION CET APPAREIL EST APPROUVÉ...
  • Page 29 LIRE LES INSTRUCTIONS AVANT DE METTRE L'APPAREIL DE CHAUFFAGE EN MARCHE BLAZE 600 D TURBO CET APPAREIL EST APPROUVÉ POUR L'UTILISATION DE MAZOUT NUMÉRO 1 ET NUMÉRO 2. NE JAMAIS UTILISER DE L'ESSENCE OU DE L’HUILE À MOTEUR QUI PEUT CONTENIR DE L'ESSENCE COMME COMBUSTIBLE.
  • Page 30 AVERTISSEMENT : L'INSUFFISANCE D'AIR DE COMBUSTION PEUT ENGENDRER LE BRÛLAGE SALE, DES ODEURS DANS LES ESPACES FERMÉS ET UN REFOULEMENT D'AIR, QUI POURRAIT CAUSER LA NAUSÉE OU L’ASPHYXIE CHEZ LES OCCUPANTS. BLAZE 600 D/G BLAZE 600G- BLAZE 600D- FICHE TECHNIQUE...
  • Page 31 CFM/Ampères 5,500/11.5 5,500/11.5 HP DU MOTEUR Longueur des 150ft 150ft canalisations Pression Statique upto 4” Upto 4”       Grandeur des sorties 2 X 12" OR 1 X 16 2 X 12" OR 1 X 16 des canalisations (Temp. max. : 300 ºF) Grandeur de l’entrée 2 X 12"...
  • Page 32 Carburant NG or LP N ° 1 ou n ° 2 / kérosène ou du mazout de chauffage Réglage de la tête 10.1 (posicion 10.3) Réglage de l’air 10/3 175 PSI 3/0 (Beckett- Shutter/Band) AGENCE OMNI OMNI D’APPROBATION POIDS SEC (lb) Dimensions 76.7”...
  • Page 33 RACCORDEMENT À UN RÉSERVOIR DE CARBURANT EXTERNE (BLAZE 600 D TURBO) Le Beckett CF800 est branché à l’aide de raccords males SAE de 3/8 po et il fait appel à un système à deux canalisations pour ne pas devoir amorcer le système. Assurez-vous que le réservoir de carburant a une canalisation d’alimentation, une canalisation de retour et et connecter...

  • Page 34: Raccordement Électrique

    10/3 AWG AU-DELÀ 50 PIEDS NOTE : SI UNE PARTIE DU CÂBLAGE ÉLECTRIQUE FOURNI AVEC L’APPAREIL DOIT ÊTRE REMPLACÉ, IL DOIT ÊTRE REMPLACÉ PAR UN CÂBLAGE DE TYPE TEW DE JAUGE 14 (14GA) OU SON ÉQUIVALENT. BLAZE SYSTÈME ÉLECTRIQUE 600 D/G Volts-Hertz-Phase 120-60-1 À...
  • Page 35 Blaze 600D Turbo Schématique (Brûleur du Beckett CF800) CAMPO EQUIPMENT CO. LTD. (ECOBLAZE) 6 Carson Court, Brampton, ON, CANADA, L6T 4P8 Tel: (905) 793-2525 | Fax: (905) 793-8768 | www.campoequipment.com P a g e | 35...
  • Page 36 Blaze 600G Turbo Schématique (Brûleur du Beckett CG10 NG/LP) CAMPO EQUIPMENT CO. LTD. (ECOBLAZE) 6 Carson Court, Brampton, ON, CANADA, L6T 4P8 Tel: (905) 793-2525 | Fax: (905) 793-8768 | www.campoequipment.com P a g e | 36...
  • Page 37 SÉQUENCE D’UTILISATION DE L’APPAREIL BLAZE 600 D/G TURBO Con Sélecteur («Selector Switch») en position « ON » et le sélecteur en position « STAT ON » et le mécanisme de chauffage branché dans la prise de courant : 1 : Le thermostat de chauffage perçoit une baisse de la température et le module de contrôle de l’allumage est mis sous tension.
  • Page 38 ARRÊT DE L’APPAREIL 1.) Fermez le robinet principal d’alimentation en gaz pendant que l’appareil est en marche; si l’appareil est utilisé avec du mazout, passez au # 2.) 2.) Placez le SÉLECTEUR « SELECTOR SWITCH » en position « OFF ». Le ventilateur d’alimentation continue de fonctionner jusqu’à...

  • Page 39: Instructions D'installation

    8.) LE CÂBLAGE D’ALIMENTATION ÉLECTRIQUE NE DOIT JAMAIS ÊTRE PLUS PETIT QUE CE QUI EST INDIQUÉ SUR LA PLAQUE SIGNALÉTIQUE ET DANS LES INSTRUCTIONS CONTENUES DANS CE MANUEL. 9.) SI VOUS UTILISEZ DU MAZOUT, N’UTILISEZ PAS D’ESSENCE, D’HUILE DE CARTER DE MOTEUR OU UN MAZOUT PLUS LOURD QUE L’HUILE À...
  • Page 40 TOUJOURS UTILISER UN 30 pouces C-VENT PROLONGEMENT DE CONDUIT DE PLUIE PAC. Tirage de la cheminée recommandée - 0,05 pouces de colonne d'eau Autorisations D’installation LONGUEURS MAXIMALES PERMISES DES CANALISATIONS BLAZE 600 D/G TURBO II CANALISATION D'ADMISSION 24 pieds CANALISATION DE DÉCHARGE 150 pieds CAMPO EQUIPMENT CO.
  • Page 41 L’ADMISSION D'AIR OU SI LA DÉCHARGE NE SONT PAS SUFFISANTS, LE RADIATEUR SURCHAUFFERA. INSTRUCTIONS D'ENTRETIEN DU BLAZE 600 D/G TURBO AVERTISSEMENT : CHAQUE RADIATEUR DE CONSTRUCTION DEVRAIT ÊTRE INSPECTÉ AVANT CHAQUE UTILISATION ET AU MOINS CHAQUE ANNÉE PAR UNE PERSONNE DE SERVICE QUALIFIÉE.
  • Page 42 VENTILATEUR Voyez si de la poussière ou de la saleté s’est accumulée sur les pales du ventilateur. Faites fonctionner le brûleur pour voir si le ventilateur vibre. Remplacez les pales du ventilateur si vous constatez des vibrations. Le débit d’air de combustion et de ventilation ne doit pas être obstrué.
  • Page 43 ÉLECTRIQUE AVANT DE FAIRE DES TRAVAUX DE SERVICE. LE CIRCUIT DE 208V/240V VOLTS PRÉSENTE UN DANGER D'ÉLECTROCUTION. REGLAGES D'AIR DE COMBUSTION BLAZE 600G- BLAZE 600D- BLAZE 600 D/G TURBO BECKETT (NG/LP) BECKETT (OIL) CARACTÉRISTIQUES Passage facile sur Bleu poignée Ball Valve sur le collecteur de gaz.
  • Page 44 BECKETT CG10 (BECKETT CG10 BRÛLEUR EST CONÇU POUR ÊTRE UTILISÉ UNIQUEMENT AVEC LE BECKETT 7590 GAZ BRÛLEUR PRIMAIRE CONTROL ET L'ALLUMEUR DE 7474 GAZ.) 1.) Desserrez le volet et la bande et placez-les au réglage désiré. 2.) Lorsque vous êtes parvenu au réglage désiré, verrouillez-les en place en serrant les vis du volet et de la bande. AVERTISSEMENT : UN MANQUE D'AIR DE COMBUSTION PEUT CAUSER UN FEU, DES ODEURS DANS LES ESPACES FERMÉS ET DES REFOULEMENTS SUSCEPTIBLES DE CAUSER DES NAUSÉES OU UNE ASPHYXIE DES OCCUPANTS.
  • Page 45 BECKETT CF800 BRÛLEUR RÉGLAGES DE L'AIR DE COMBUSTION Afin de régler correctement l'air de combustion, utiliser un analyseur étalonné et un testeur de fumée pour assurer une combustion complète. Le débit d'entrée l'air doit être réglé à la valeur correcte afin d'obtenir 5 % d’oxygène et 12 % de CO2.

  • Page 46: Fonctionnement Du Thermostat

    Buse centrale à l'électrode pointe = 3/16" Face de la buse à la pointe de l'électrode = 1/4" L'espacement des électrodes 3/16" écart RÉGLAGE DES DÉBITS Choisissez le nombre de BTU requis et le carburant utilisé. Par exemple 575,000 BTU et le gaz naturel avec Beckett CG10.
  • Page 47 L'appareil BLAZE 600 D/G Turbo II peut fonctionner à l'aide d'une commande thermostatique. Un thermostat facultatif est disponible pour la commande thermostatique pour l'espace que l'on doit chauffer. Pour brancher un thermostat, il suffit de le brancher à une rallonge et celle-ci à la prise indiquée «REMOTE STAT». Vérifier que le sélecteur se trouve à...
  • Page 48 Beckett CG10 PIÈCES Principaux  Eléments  Item  Description de l'objet  1  Jacking Vis  DEBRANCHEZ TRANSFORMATEUR LORS DE L'ENTRETIEN 2  Transformateur  D'allumage  3  Contrôle Primaire  4   Moteur Du Ventilateur  5  De Débit D'air Proving  6  Electrodes Câble  7  Non Utilisé  8  Obturation  9  Air Band  10  Non Utilisé  11  Pression D'admission  Test De Connexion  12   De l'Assemblée Gun Gaz  CAMPO EQUIPMENT CO. LTD. (ECOBLAZE) 6 Carson Court, Brampton, ON, CANADA, L6T 4P8 Tel: (905) 793-2525 | Fax: (905) 793-8768 | www.campoequipment.com...
  • Page 49   Liste des Pièces Détachées No. Code de Description Code de Description 7503U transformateur d'allumage 5193401U jacking à vis s/o NON UTILISE Appeler pour le numéro de partie tube d'air contrôle primaire 7590FRU câble, la 7590DOOIU flamme tige (si utilisées) P/A NON UTILISE NG / LP 78896 Facile basculement Valve 3215U obturateur 5231OU 24V Transformer s/o NON UTILISÉ 3819A bande de l'air 21341U Moteur -120v 21448U Roue de ventilateur‐...
