ricoo RW-R12 Assembly Manual

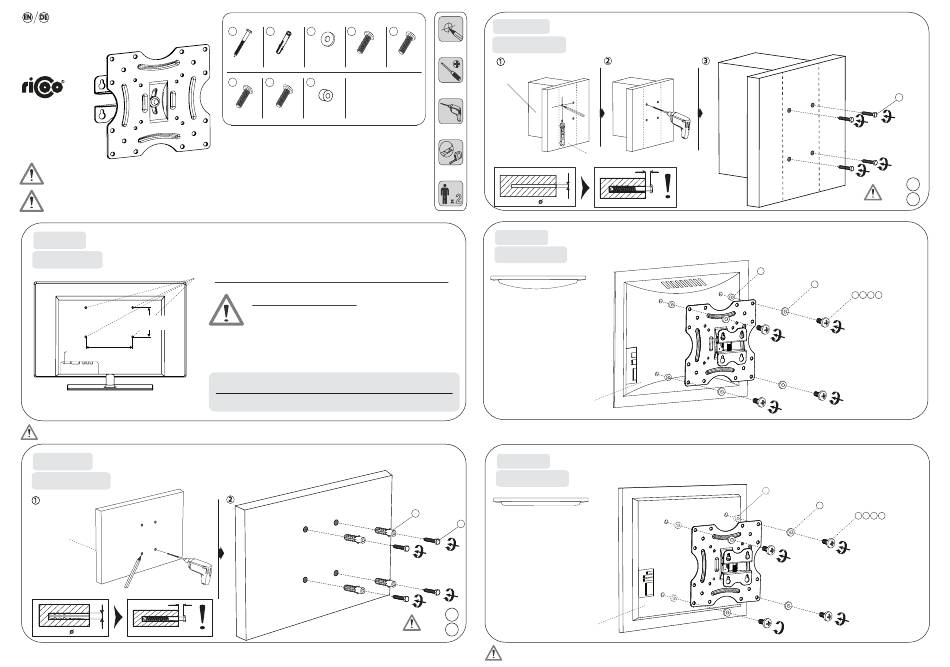

Assembly manual for wall mount
Montageanleitung für Wandhalterung
Typ: RW-R12 / N1222
The installation of this product may only be carried out by skilled personnel / specialist fitter!
Warning: Supplied plastic anchors are only suitable for solid concrete walls!
Die Montage dieses Produktes darf nur durch Fachpersonal / Fachmonteur erfolgen!
Achtung: Mitgelieferte Dübel sind nur für Massivbetonwände geeignet!
v.17.03
Please measure distance between VESA mounting holes.
STEP 1
Bitte den VESA-Lochabstand vor der Montage nachmessen.
SCHRITT 1
VESA-Mounting holes
VESA-Befestigungslöcher
Vertical /
Senkrecht
Horizontal / Waagerecht
Display back
Bildschirm Rückseite
For convenience of mounting we recommend using a professional level.
Für Erleichterung der Montage empfehlen den Einsatz einer professionelen Wasserwaage.
STEP 2 A Solid concrete mounting
Befestigung an der Massivbetonwand
SCHRITT 2 A
1
Concrete Wall
Betonwand
Drilling
Bohrung
8 mm 4 mm

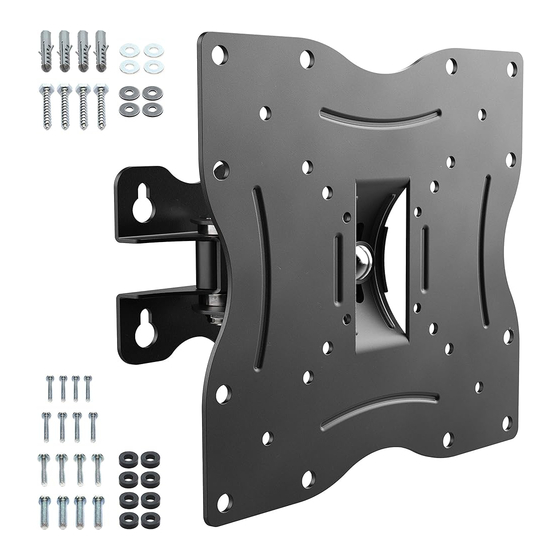

Scope of the delivery / Lieferumfang*
A B C D
Metal washer
M6 x 50MM S8 x 40MM Metallscheibe M4 x 25MM
4 pcs/Stk. 4 pcs/Stk. 4 pcs/Stk. 4 pcs/Stk.
F G H
Spacer
M6 x 25MM M8 x 25MM Abstandshalter
4 pcs/Stk.
4 pcs/Stk. 8 pcs/Stk.
* Please note: The numbering on the plastic bag may differ!
* Bitte beachten: die Durchnummerierung auf dem Plastikbeutel kann abweichen!
Please check BEFORE installation distance between
mounting holes on your display!
Bitte überprüfen Sie VOR der Montage
den Lochabstand zwischen den Befestigungslöchern
an Ihrem Bildschirm!
This wall mount supports the following distance between holes / VESA:
Diese Wandhalterung unterstützt folgende VESA / Lochabstände:
Horizontal / Waagerecht: 50mm, 75mm, 100mm, 150mm, 200mm
Vertical / Senkrecht : 50mm, 75mm, 100mm, 150mm, 200mm
STEP 2 B
E
SCHRITT 2 B
M5 x 25MM 1
4 pcs/Stk.
Wood stud
Holzbalken
Drilling
Bohrung
3 mm
STEP 3 A
SCHRITT 3 A
For display's with a curved
back
Für Bildschirme mit
gewölbter Rückseite
Display back
Bildschirm Rückseite
STEP 3 B
SCHRITT 3 B
B
For display's with a flat
A
back
Für Bildschirme mit
flacher Rückseite
4 x
A
Display back
4 x
B
Bildschirm Rückseite
** Optional: If screws "D, E, F, G" are too long, small spacers "H" can be used, like in step 3A.
** Optional: Wenn Schrauben "D, E, F, G" zu lang sind, können Abstandshalter "H" verwendet werden, wie im Schritt 3A.
Wood stud mounting
Befestigung an der Holzbalkenwand
Stud finder
Balkenfinder
4 mm
Attaching wall bracket to display
Anbringung der Halterung an den Bildschirm
Attaching wall bracket to display
Anbringung der Halterung an den Bildschirm
A
4 x A
0 x
B
H
C
*
D E F G
, , ,
* Use the matching screws
for your screen.
* Benutzen Sie die für Ihr
Bildschirm passende Schrauben.
H
C
*/ **
D E F G
, , ,
* Use the matching screws
for your screen.
* Benutzen Sie die für Ihr
Bildschirm passende Schrauben.
