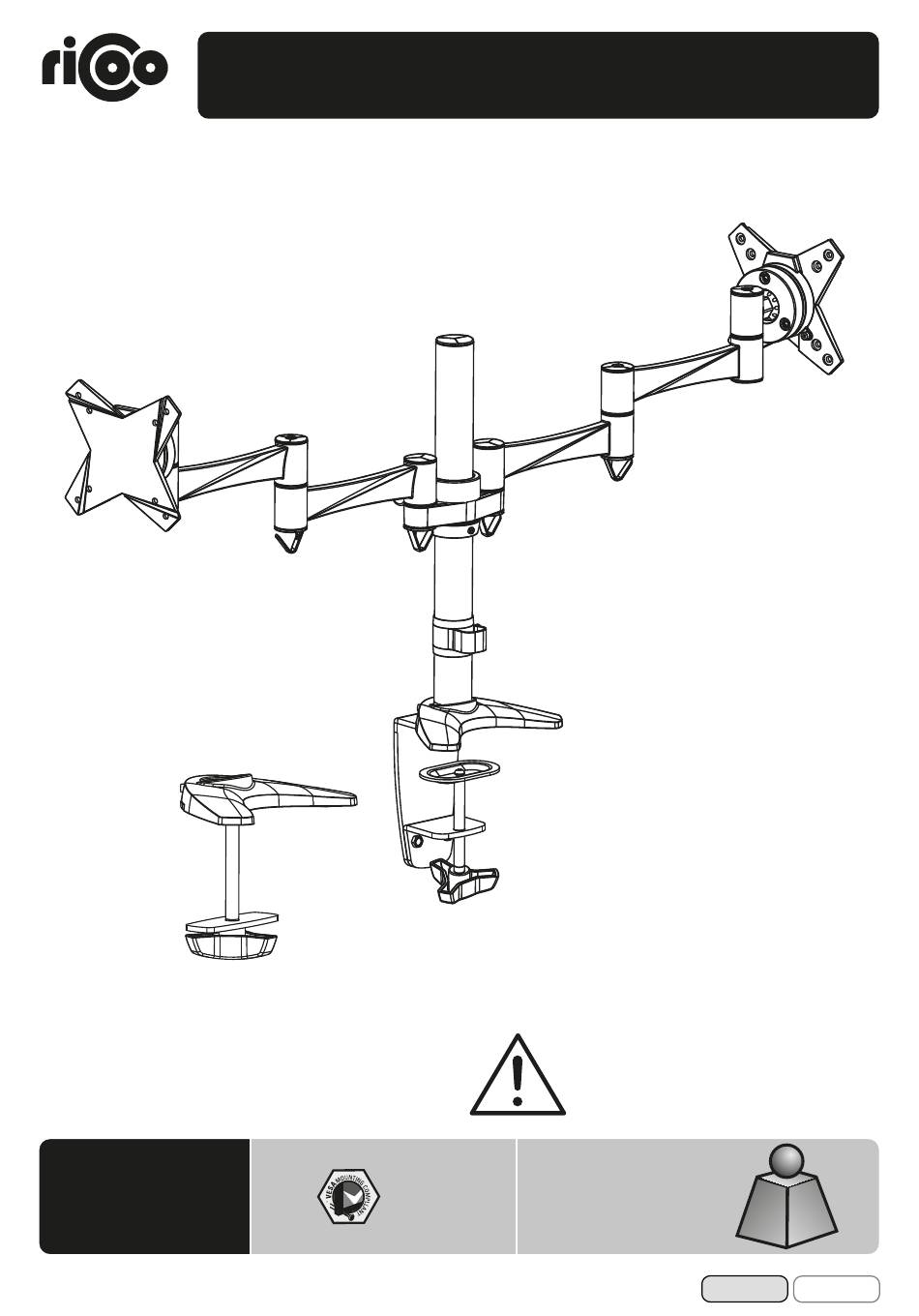

- Page 1 Tischhalterung für Bildschirm MONTAGEANLEITUNG v.17.09-1 ACHTUNG: NIEMALS DAS MAXIMAL ZULÄSSIGE BELASTUNGSGEWICHT ÜBERSCHREITEN. MISSACHTUNG KANN ZU SACHSCHÄDEN ODER SCHWEREN VERLETZUNGEN FÜHREN! 8kgx2 TS3311 75x75 (17,6lbsx2) 100x100 Deutsch English...
- Page 2 Liebe Kundin, lieber Kunde, TS3311 wir freuen uns, dass Sie sich für ein Produkt der Marke "RICOO" entschieden haben Manchmal trotz aller Bemühungen unsererseits Ihnen ein qualitativ hochwertiges Produkt zu liefern, kann es vorkommen, dass einmal ein Zubehörteil fehlt oder ein Teil während des Transports beschädigt wird...
- Page 3 Lieferumfang WICHTIG: Stellen Sie vor der Montage sicher, dass alle Teile welche hier aufgeführt sind, bei der Lieferung dabei sind. Sollten Teile fehlen oder defekt sein, kontaktieren Sie Ihren Händler. Grundgerüst (x1) Tischklemme (x1) Frontplatte (x2) Gummipad, selbstklebend (x1) Befestigungsstab (x1) Bitte beachten: Gummipad “E”...
- Page 4 Den VESA Lochabstand vor der Montage nachmessen! Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den VESA Befestigungs- löchern an Ihrem Bildschirm! VESA Befestigungslöcher Vertikal / Senkrecht Horizontal / Waagerecht Bildschirm Rückseite Diese Wandhalterung unterstützt folgende Lochabstände: 75mm, 100mm Horizontal / Waagerecht 75mm, 100mm Vertikal / Senkrecht...
- Page 5 * Das Aufkleben des Gummipads ist in der Regel nur bei den Tischen mit Glas-Tischplatten notwendig und dient dem Schutz der Glasoberfläche der Tischplatte. festziehen Höhe einstellen lösen Fixierring festziehen aufkleben* Montage an der Tischkante Beachten : min. Tischdicke = 10mm max.
- Page 6 Montage im Tischloch Demontieren Sie die Tischklemme wie abgebildet. Montageschraube Gummipad Montieren Sie die Grundplatte an der Tischklemme mit den Schrauben (diese wurden zuvor entfernt). Beachten: min. Lochdurchmesser = 10mm max. Lochdurchmesser = 70mm Fixierschraube Fixierschraube durch das Tischloch durchführen und in die Grundplatte einschrauben. Fixierschraube fest anziehen. Deutsch English...
- Page 7 Grundgerüst auf den Befestigungsstab aufstecken und nach unten schieben bis das Grundgerüst den Fixierring erreicht. Fixierring Beachten: Bei Platzmangel kann der Fixiergriff ausgezogen werden. festziehen Fixiergriff Deutsch English...
- Page 8 Oberseite des Bildschirms · Wählen Sie die zu Ihrem Bildschirm passenden Schrauben. · Montieren Sie die Frontplatte am Bildschirm · Fixieren Sie die Frontplatte mit Hilfe von den dazugehörigen Schrauben. Ziehen Sie alle Schrauben nach. ACHTUNG: Nicht überziehen! Deutsch English...
- Page 9 Heben Sie den Monitor inkl. montierter Frontplatte an und hängen diese in das Grundgerüst der Halterung ein. Fixieren Sie beide Frontplatten mit jeweils 2 Schrauben "H". Deutsch English...
- Page 10 Schließen Sie die Kabel an Ihrem Bildschirm an und führen Sie die Kabel durch die Führungsbügel. ACHTUNG: Auf genügend Kabellockerung achten, damit das Schwenken der Halterung nicht beinträchtigt wird. Deutsch English...
- Page 11 Je nach Gewicht des Displays kann es notwendig sein Anpassungen an der Kugelgelenk- Vorrichtung durchzuführen. 180° -15° 360° +15° Die Tischhalterung kann um 180° geschwenkt, um +/-15° geneigt oder um 360° gedreht werden. Deutsch English...
- Page 12 Schreibtischkante 90° 90° Fertig Schwenkung der Gelenkarme der Halterung außerhalb des angegebenen Schwenkbereichs kann zum Abrutschen der Halterung von der Tischkante sowie schweren Verletzungen führen! Wartung • Prüfen Sie in regelmäßigen Abständen (mindestens alle drei Monate), ob alle Schrauben an dem Produkt fest angezogen sind.
- Page 13 Desk Mount for Display INSTALLATION MANUAL v.17.09-1 CAUTION: DO NOT EXCEED RATED LISTED WEIGHT. SERIOUS INJURY OR PROPERTY DAMAGE MAY OCCUR! 8kgx2 TS3311 75x75 (17,6lbsx2) 100x100 English Deutsch...
- Page 14 Dear customer, TS3311 we are pleased that you have decided for a product of the brand "RICOO" Sometimes, despite our efforts to provide you with a high-quality product, it may happen that an accessory is missing or a part is damaged during transport .
-
Page 15: Component Checklist
Component Checklist IMPORTANT: Ensure that you have received all parts according to the component checklist prior to installation. If any parts are missing or faulty, telephone your local distributor for a replacement. adapter bracket assembly (x1) desk clamp assembly (x1) Frontplate (x2) Rubberpad, self-adhesive(x1) pole (x1) - Page 16 Den VESA Lochabstand vor der Montage nachmessen! Please check BEFORE installation distance between VESA mounting holes on your display! VESA - Mounting holes Vertical / Perpendicularly Horizintally Display back This wall mount supports the following distance between holes: 75mm, 100mm, 200mm Horizontally 75mm, 100mm, 200mm Vertical / Perpendicularly...
- Page 17 * The adhesive bonding of the rubber pad is normally necessary only if it is a glas-topped table. It serves to protect the glas surface of the tabletop. tighten Adjust height loosen Fixing ring tighten stick on* Edge installation Note: min. desktop thickness = 10mm max.
- Page 18 Hole installation Disassemble the desk clamp and select the right parts for using hole installation. attach screw rubber pad Re-install the base plate with three retained screws, then tighten securely. Note: min. hole diameter =10mm max. hole diameter =70mm adjust screw Insert the adjust screw into base plate through the hole.
- Page 19 Insert the articulated arm assembly into the pole untill it touches the collar. Fixing ring Note: Plastic handle can be pulled out due to a limited amount of space. tighten adjust handle English Deutsch...
- Page 20 Top of the display Screw the VESA plate onto the display. Tighten all screws but do not over tighten. English Deutsch...
- Page 21 Insert the VESA plate onto the mount and use the previously removed screws to secure them. Fix both front panels, each with 2 screws "H". English Deutsch...
- Page 22 Use clips for routing the cables. Note: Leave slack in the cable for arm movement. English Deutsch...
- Page 23 Slightly loosen or tighten the screws as required due to different weights of the displays. 180° -15° 360° +15° Adjust to the desired position or tilt. English Deutsch...
- Page 24 edge of desk 90° 90° Done Swinging the arm beyond this range may result in the mount slipping off the desk causing serious injury! Maintenance • Check that the bracket is secure and safe to use at regular intervals(at least every three months). •...
