Comply with the operating instructions Instructions for use and other useful information Dealing with recyclable materials Do not dispose of electric equipment and batteries as household waste Hilti Liion battery Hilti charger 1.2.3 Symbols in illustrations The following symbols are used in illustrations: These numbers refer to the illustrations at the beginning of these operating instructions.
Page 6
Rated speed under no load Direct current (DC) Li-ion battery Hilti Li-ion battery type series used. Observe the information given in the section headed In- tended use. Never use the battery as a striking tool. Do not drop the battery. Never use a battery that has suffered an impact or is damaged in any other way.
Page 7
▶ Do not operate power tools in explosive atmospheres, such as in the presence of flammable liquids, gases or dust. Power tools create sparks which may ignite the dust or fumes. ▶ Keep children and bystanders away while operating a power tool. Distractions can cause you to lose control.
Page 8
▶ Keep handles and grasping surfaces dry, clean and free from oil and grease. Slippery handles and grasping surfaces do not allow for safe handling and control of the tool in unexpected situations. Battery tool use and care ▶ Recharge only with the charger specified by the manufacturer. A charger that is suitable for one type of battery pack may create a risk of fire when used with another battery pack.
Page 9
Allow the battery to cool down. If it is still too hot to touch after an hour, the battery is faulty. Contact Hilti Service. Description...
Page 10

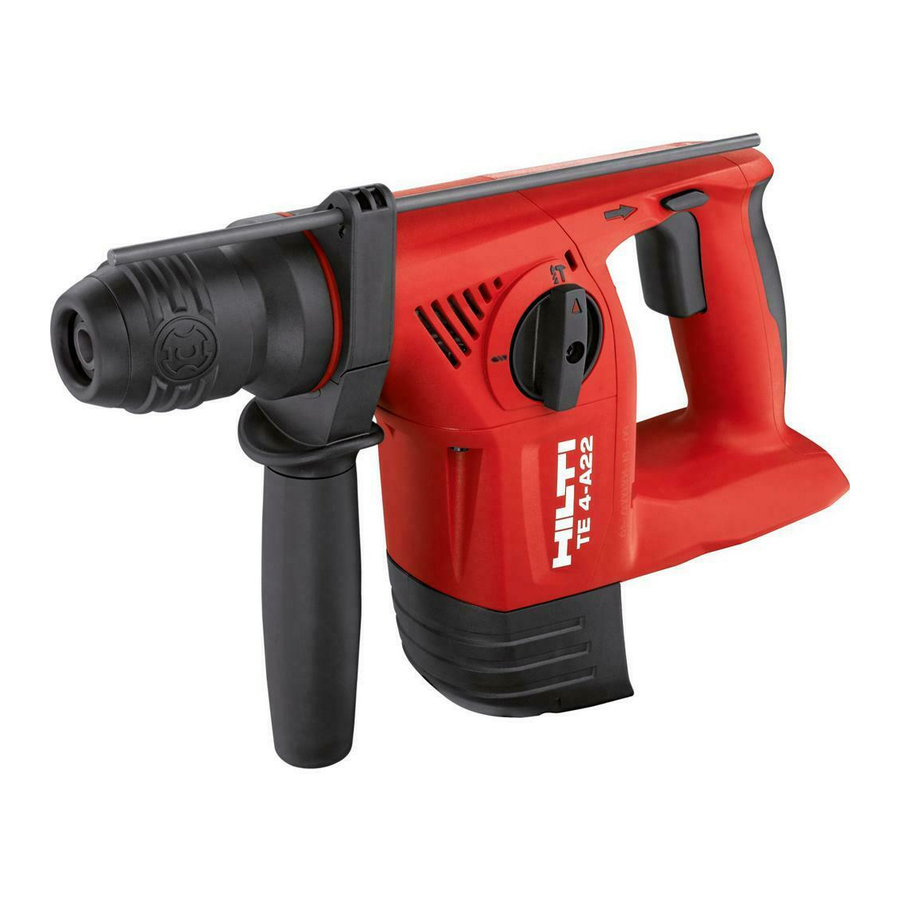

Rotary hammer, side handle, depth gauge, operating instructions. The TE DRS-4-A (01) dust removal module greatly reduces dust emissions and is available as an accessory. Other system products approved for use with this product can be found at your local Hilti Store or at: www.hilti.group...
Page 11
Fitting the accessory tool 1. Apply a little grease to the connection end of the accessory tool. ▶ Use only the recommended grease supplied by Hilti. Use of the wrong grease can result in damage to the tool. 2. Push the accessory tool into the chuck as far as it will go (until it engages).
Page 12
(e.g. by being dipped in water or left in the rain). If a battery has been soaked by moisture, treat it as a damaged battery. Isolate it in a non-flammable container and consult Hilti Service. • Keep the battery free of extraneous oil and grease. Do not permit dust or dirt to accumulate unnecessarily on the battery.
Page 13
▶ Clean the dust shield on the chuck with a dry, clean cloth at regular intervals. ▶ Clean the sealing lip by wiping it carefully and then grease it again lightly with Hilti grease. ▶ It is essential that the dust shield is replaced if the sealing lip is damaged.
Page 14
Remove the battery and keep it under observation. Allow it to cool down. Contact Hilti service. The rotary hammer has been over- ▶ Select a tool that is suitable for loaded (application limit exceeded). its intended use.
▶ Cover the terminals with a non-conductive material (such as electrical tape) to prevent short circuiting. ▶ Dispose of your battery out of the reach of children. ▶ Dispose of the battery at your Hilti Store, or consult your local governmental garbage disposal or public health and safety resources for disposal instructions.
Page 16
Vitesse nominale à vide Courant continu Accu lithium-ions Série de type d'accu Li-Ion Hilti utilisée. Observer les instructions au chapitre Utilisation conforme à l'usage prévu. Ne jamais utiliser l'accu comme outil de percussion. Ne pas laisser tomber l'accu. Ne pas utiliser d'accu ayant subi un choc ou d'autres dommages.
Page 17
Une copie de la Déclaration de conformité se trouve en fin de la présente documentation. Pour obtenir les documentations techniques, s'adresser à : Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sécurité Indications générales de sécurité pour les appareils électriques AVERTISSEMENT Lire toutes les consignes de sécurité...
Page 18
Sécurité des personnes ▶ Rester vigilant, surveiller ce que l'on fait. Faire preuve de bon sens en utilisant l'outil électroportatif. Ne pas utiliser l'outil électroportatif en étant fatigué ou sous l'emprise de l'alcool, de drogues ou de médicaments. Un moment d'inattention lors de l'utilisation de l'outil électroportatif peut entraîner des blessures graves.
Page 19
▶ Tenir l'accu non utilisé à l'écart de tous objets métalliques tels qu'agrafes, pièces de monnaie, clés, clous, vis ou autres, étant donné qu'un pontage peut provoquer un court-circuit. Un court-circuit entre les contacts d'accu peut provoquer des brûlures ou un incendie. ▶...
Page 20
▶ Si l'accu est trop chaud pour être touché, il est probablement défectueux. Placer l'accu dans un endroit bien visible, non inflammable et suffisamment éloigné de matériaux inflammables. Laisser l'accu refroidir. Si, après une heure, l'accu est toujours trop chaud pour être saisi, c'est qu'il est défectueux. Contacter le S.A.V. Hilti. Français 2100246...
Page 21
Perforateur-burineur, poignée latérale, butée de profondeur, mode d'emploi. Le module récupérateur de poussières TE DRS-4-A (01) proposé en tant qu'accessoire permet de travailler sans poussières. D'autres produits système pour votre produit peuvent être trouvés dans votre Hilti Store ou à l'adresse : www.hilti.group 2100246 Français...
Page 22
Caractéristiques techniques Perforateur-burineur TE 4A22 Poids selon EPTA Procedure 01 avec accu B22⁄8.0 3,9 kg Énergie libérée par coup selon la procédure EPTA 05/2009 Plage de perçage dans le béton/la brique (perçage avec percussion) 4 mm … 28 mm Plage de perçage dans le bois (mèche monobloc) 3 mm …...
Page 23
Mise en place de l'outil amovible 1. Graisser légèrement l'emmanchement de l'outil amovible. ▶ Utiliser exclusivement de la graisse Hilti d'origine. Une graisse inadéquate peut provoquer des dommages sur l'appareil. 2. Emmancher l’outil amovible à fond dans le porte-outil jusqu'à ce qu'il s'encliquette.
Page 24
Pour une utilisation en toute sécurité, utiliser uniquement des pièces de rechange et consommables d'origine. Vous trouverez les pièces de rechange, consommables et accessoires autorisés par Hilti convenant pour votre produit dans le centre Hilti Store ou sous : www.hilti.group Nettoyage de la protection anti-poussière...
Page 25
Guide de dépannage Aide au dépannage En cas de défaillances non énumérées dans ce tableau ou auxquelles il n'est pas possible de remédier sans aide, contacter le S.A.V. Hilti. Le perforateur-burineur n'est pas en état de marche Défaillance Causes possibles Solution Les LEDs n'indiquent rien.
Page 26
▶ Recouvrir les raccordements avec un matériau non conducteur pour éviter tout court-circuit. ▶ Éliminer les accus en veillant à ce qu'ils soient hors de la portée des enfants. ▶ Éliminer l'accu en le déposant auprès du Hilti Store local ou s'adresser à l'entreprise de collecte des déchets compétente.
Vous trouverez à la fin de cette documentation, sous forme de code QR, un lien menant au tableau RoHS. Garantie constructeur ▶ En cas de questions sur les conditions de garantie, veuillez vous adresser à votre partenaire Hilti local. Original brugsanvisning...
Page 28
Vi erklærer som eneansvarlige, at det beskrevne produkt er i overensstemmelse med gældende direktiver og standarder. Sidst i dette dokument finder du et bilede af overensstemmelseserklæringen. Den tekniske dokumentation er arkiveret her: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Dansk 2100246...
Page 29
Sikkerhed Generelle sikkerhedsanvisninger for elværktøj ADVARSEL Læs alle sikkerhedsanvisninger, henvisninger, billedtekster og tekniske data på elværktøjet. Hvis følgende anvisninger ikke overholdes, er der risiko for elektrisk stød, brand og/eller alvorlige personskader. Opbevar alle sikkerhedsanvisninger og instruktioner til senere brug. Det benyttede begreb "elværktøj" i sikkerhedsanvisningerne refererer til elektriske maskiner (med netledning) eller batteridrevne maskiner (uden netledning).
Page 30
Anvendelse og pleje af elværktøjet ▶ Undgå at overbelaste maskinen. Brug altid en maskine, der er beregnet til det stykke arbejde, der skal udføres. Med det rigtige værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde. ▶ Brug ikke elværktøj, hvis afbryderen er defekt. En maskine, der ikke kan startes og stoppes, er farlig og skal repareres.
Page 31
▶ Hvis batteriet er for varmt til at kunne røres, kan det være defekt. Anbring batteriet på et overskueligt, ikke-brændbart sted med tilstrækkelig afstand til brændbare materialer. Lad batteriet køle af. Hvis batteriet efter en time fortsat er for varmt til at kunne røres, er det er defekt. Kontakt Hilti Service. 2100246...
Page 32
• Anvend kun Hilti Li-Ion-batterier i typeserien B 22 til dette produkt. Anvend kun ladere, som Hilti har godkendt, til disse batterier. Yderligere oplysninger finder du i din • Hilti Store eller under: www.hilti.group Indikator for lithium-ion-batteriet Ved anvendelse af lithium-ion-batterier er det muligt at få...
Page 33
TE 4A22 Boreområde i beton/murværk (hammerboring) 4 mm … 28 mm Boreområde i træ (massivt bor) 3 mm … 20 mm Boreområde i metal (massivt bor) 3 mm … 10 mm Støjinformation og vibrationsværdier iht. EN 62841 Lydtryk- og vibrationsværdier i denne brugsanvisning er målt i henhold til en standardiseret målemetode og kan anvendes til sammenligning af forskellige elværktøjer.
Page 34
Isætning af indsatsværktøj 1. Smør indsatsværktøjets indstiksende med et tyndt lag fedt. ▶ Anvend kun originalt fedt fra Hilti. En forkert fedttype kan medføre skader på maskinen. 2. Sæt indsatsværktøjet i værktøjsholderen indtil anslag, og lad det gå i indgreb.
Page 35
Monter alle beskyttelsesanordninger efter pleje- og vedligeholdelsesarbejder, og kontroller dem for korrekt funktion. Anvend kun originale reservedele og forbrugsmaterialer af hensyn til en sikker drift. Reservedele, forbrugsmaterialer og tilbehør til dit produkt, som Hilti har godkendt, finder du i din Hilti Store eller under: www.hilti.group Rengøring af støvkappen ▶...
Page 36
Elektrisk defekt ▶ Sluk omgående borehammeren. hammer eller batteri. Tag batteriet ud, og hold øje med det. Lad det køle af. Kontakt Hilti Service. Borehammer overbelastet (anven- ▶ Vælg en maskine, der egner sig delsesgrænse overskredet). til opgaven. Værktøjet kan ikke frigøres.
Under følgende link finder du tabellen med farlige stoffer: qr.hilti.com/r3159232. Et link til RoHS-tabellen finder du i slutningen af denne dokumentation som QR-kode. Producentgaranti ▶ Hvis du har spørgsmål vedrørende garantibetingelserne, bedes du henvende dig til din lokale Hilti- partner. Originalbruksanvisning...
Page 38
Symboler på produkten Följande symboler kan förekomma på produkten: Borrning utan slag Borrning med slag (hammarborrning) Rotationsriktning Isolationsklass II (dubbelisolerad) Nominellt varvtal, obelastat Likström Litiumjonbatteri Hilti-litiumjonbatteriserie som används. Observera uppgifterna i kapitlet Avsedd användning. Använd aldrig batteriet som slagverktyg. Svenska 2100246 *2100246*...
Page 39
Vi försäkrar på eget ansvar att den produkt som beskrivs här överensstämmer med tillämpliga direktiv och standarder. En bild på försäkran om överensstämmelse hittar du i slutet av dokumentationen. Den tekniska dokumentationen finns sparad här: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Tyskland Säkerhet Allmänna säkerhetsföreskrifter för elverktyg VARNING Läs noga igenom alla säkerhetsföreskrifter, anvisningar, avbildningar och tekniska data...
Page 40
▶ Om det är alldeles nödvändigt att använda verktyget i fuktig miljö ska du använda en jordfelsbrytare. Användning av jordfelsbrytare minskar risken för elstötar. Personsäkerhet ▶ Var uppmärksam, ha uppsikt över vad du gör och använd elverktyget med förnuft. Använd aldrig elverktyg om du är trött eller påverkad av droger, alkohol eller medicin.
Page 41
▶ Utsätt aldrig batterier för öppen eld eller för höga temperaturer. Öppen eld eller temperaturer över 130 °C (265 °F) kan orsaka explosion. ▶ Följ alla anvisningar för laddning och ladda aldrig batteriet eller batteriverktyget vid temperaturer som ligger utanför det intervall som anges i bruksanvisningen. Felaktigt utförd laddning eller laddning vid temperaturer utanför det tillåtna intervallet kan förstöra batteriet och öka risken för brand.
Page 42
▶ Om batteriet är så hett att du inte kan ta i det kan det vara defekt. Ställ batteriet på en plats där inget riskerar att fatta eld och på betryggande avstånd från brännbart material. Låt batteriet svalna. Om batteriet efter en timme fortfarande är så hett att det inte går att ta i är det defekt. Kontakta Hilti-service. Beskrivning...
Page 43
Leveransinnehåll Borrhammare, sidohandtag, djupmått, bruksanvisning. Dammsugarmodulen TE DRS-4-A (01) rekommenderas som tillbehör för arbeten där det inte uppstår så mycket damm. Dessutom finns fler systemprodukter för din produkt både i närmaste Hilti Store och på nätet: www.hilti.group Teknisk information Borrhammare TE 4A22...
Page 44
Byta insatsverktyg 1. Fetta in insticksänden på insatsverktyget en aning. ▶ Använd endast originalfett från Hilti. En felaktigt fett kan orsaka skador på verktyget. 2. Stick in insatsverktyget i chucken så att det går i lås. 3. Dra i verktyget efter isättningen för att kontrollera att det sitter ordentligt fast.
Page 45
Efter skötsel- och underhållsarbeten ska alla skyddsanordningar monteras igen och kontrolleras. Använd endast originalreservdelar och förbrukningsmaterial för säker drift. Godkända reservdelar, förbrukningsmaterial och tillbehör till din produkt från Hilti hittar du i närmaste Hilti Store eller på: www.hilti.group Rengöring av dammskyddskåpan ▶...
Page 46
▶ Kontrollera produkt och batterier före varje användning samt före och efter längre tids förvaring för att se till att de inte är skadade. Felsökning Felsökning Kontakta Hilti Service om det uppstår ett fel som inte finns med i den här tabellen eller som du inte lyckas åtgärda på egen hand. Borrhammaren fungerar inte Möjlig orsak Lösning...
Page 47
▶ Kassera batteriet hos din Hilti Store eller vänd dig till närmaste återvinningscentral. Hilti-produkter är till stor del tillverkade av återvinningsbara material. En förutsättning för återvinning är att materialen separeras på rätt sätt. I många länder tar Hilti tillbaka din gamla enhet för återvinning. Fråga Hilti kundservice eller din säljare.
Tillverkargaranti ▶ Vänd dig till din lokala Hilti-representant om du har frågor om garantivillkoren. Original bruksanvisning Informasjon om bruksanvisningen Om denne bruksanvisningen • Det er viktig at bruksanvisningen leses før produktet brukes for første gang. Dette er en forutsetning for sikkerhet under arbeidet og problemfri bruk.
Page 49
Vi erklærer herved at produktet som er beskrevet her, overholder gjeldende normer og direktiver. Du finner et bilde av samsvarserklæringen på slutten av denne dokumentasjonen. Den tekniske dokumentasjonen er lagret her: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sikkerhet Generelle sikkerhetsregler for elektroverktøy ADVARSEL Les alle sikkerhetsanvisninger, instrukser, illustrasjoner og tekniske data som elektro- verktøyet er utstyrt med.
Page 50
Begrepet "elektroverktøy" som er brukt i sikkerhetsanvisningene, viser til nettdrevne elektroverktøy (med nettkabel) eller til batteridrevne elektroverktøy (uten nettkabel). Sikkerhet på arbeidsplassen ▶ Hold arbeidsområdet rent og godt opplyst. Rotete eller dårlig belyste arbeidsområder kan føre til ulykker. ▶ Bruk ikke elektroverktøyet i eksplosjonsfarlige omgivelser hvor det befinner seg brennbare flytende stoffer, gasser eller støv.
Page 51
▶ Sørg for grundig stell og vedlikehold av elektroverktøyet med tilbehør. Kontroller at bevegelige deler på elektroverktøyet fungerer feilfritt og ikke klemmes fast, og at ingen deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La skadde deler repareres før elektroverktøyet brukes.
Page 52
▶ Hvis batteriet er for varmt til å ta i, kan det være defekt. Plasser batteriet på et synlig, ikke brennbart sted med tilstrekkelig avstand til brennbare materialer. La batteriet avkjøles. Hvis batteriet fremdeles er for varmt til å ta i etter en time, er det defekt. Kontakt Hilti service. Norsk...
Page 53
• Til dette produktet må det bare brukes Hilti Li-Ion-batterier i serien B 22. Bruk bare ladere som er godkjent av Hilti til disse batteriene. Du finner mer informasjon i Hilti Store eller • under: www.hilti.group Indikator for Li-Ion-batteriet Ved bruk av Li-Ion-batterier kan ladenivået vises ved å...
Page 54
TE 4A22 Boreområde i tre (massivt bor) 3 mm … 20 mm Boreområde i metall (massivt bor) 3 mm … 10 mm Støyinformasjon og vibrasjonsverdier iht. EN 62841 Lydtrykk- og vibrasjonsverdiene som er angitt i denne bruksanvisningen, er målt i samsvar med en normert målemetode og kan brukes til sammenligning av elektroverktøy.
Page 55
Sette i innsatsverktøy 1. Smør innstikkenden til innsatsverktøyet med litt fett. ▶ Bruk bare originalfett fra Hilti. Feil fett kan forårsake skade på maskinen. 2. Sett innsatsverktøyet helt inn i chucken slik at det klikker på plass. 3. Trekk i verktøyet etter at du har satt det i, for å forsikre deg om at det er godt festet.
Page 56
Monter alle beskyttelsesinnretninger etter pleie- og vedlikeholdsarbeid, og kontroller at de fungerer feilfritt. Av hensyn til sikkerheten må du bare bruke originale reservedeler og forbruksmateriell. Reservedeler, forbruksmateriell og tilbehør som er godkjent av Hilti, finner du i nærmeste Hilti Store eller på: www.hilti.group Rengjøring av støvbeskyttelseskappen ▶...
Page 57
Feilsøking Feilsøking Ved feil som ikke står i denne tabellen eller som du selv ikke kan rette opp, må du kontakte Hilti Service. Borhammeren er ikke operativ Feil Mulig årsak Løsning LED-ene vises ikke. Batteriet er ikke satt helt i.
▶ Lever inn batteriet i nærmeste Hilti Store, eller kontakt et lokalt renovasjonsfirma. Hilti produkter er i stor grad laget av gjenvinnbare materialer. Riktig materialsortering er en forutsetning for gjenvinning. I mange land tar Hilti imot ditt gamle apparat for gjenvinning. Spør Hilti kundeservice eller forhandleren.
Page 59
Suunnanvaihtokytkin vasemmalle/oikealle Suojausluokka II (kaksinkertainen eristys) Nimellisjoutokäyntikierrosluku Tasavirta Litiumioniakku Käytettävien Hilti-litiumioniakkujen tyyppisarja. Ota kappaleessa Tarkoituksenmukainen käyttö annetut tiedot huomioon. Älä koskaan käytä akkua lyöntityökaluna. Älä päästä akkua putoamaan. Älä käytä akkua, johon on kohdistunut isku tai joka on muutoin vaurioitunut.
Page 60
Vakuutamme, että tässä kuvattu tuote täyttää voimassa olevien direktiivien ja standardien vaatimukset. Kuva vaatimustenmukaisuusvakuutuksesta on tämän dokumentaation lopussa. Tekninen dokumentaatio löytyy tästä: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Turvallisuus Sähkötyökaluja koskevat yleiset turvallisuusohjeet VAKAVA VAARA Lue kaikki turvallisuus- ja käyttöohjeet, selostukset ja tekniset tiedot, jotka...
Page 61
▶ Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee koneen pyörivässä osassa, saattaa johtaa loukkaantumiseen. ▶ Vältä vaikeita työskentelyasentoja. Varmista aina tukeva seisoma-asento ja tasapaino. Siten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa. ▶ Käytä työhösi soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista.
Page 62
Poravasaroita koskevat turvallisuusohjeet Turvallisuusohjeet kaikkiin töihin ▶ Käytä kuulosuojaimia. Melu saattaa heikentää kuuloasi. ▶ Käytä koneen mukana toimitettuja lisäkäsikahvoja. Koneen hallinnan menettäminen saattaa aiheuttaa loukkaantumisia. ▶ Pidä koneesta kiinni vain sen eristetyistä kahvapinnoista, jos teet työtä, jossa terä saattaa osua rakenteen sisällä...
Page 63
• Käytä tämän tuotteen yhteydessä vain tyyppisarjan B 22 Hilti-litiumioniakkuja. • Käytä näiden akkujen lataamiseen vain latureita, jotka Hilti on hyväksynyt. Lisätietoja saat Hilti Store -liikkeestä ja osoitteesta: www.hilti.group Li-ioniakun lataustilan näyttö Litiumioniakkua käytettäessä akun lataustila näytetään, kun jotakin akun lukituksen vapautuspainikkeista painetaan kevyesti.
Page 64
Pölynpoistovarustus TE DRS-4-A (01) on lisävaruste töiden pölyttömään tekemiseen. Muita tälle tuotteelle hyväksyttyjä järjestelmätuotteita löydät Hilti Store -liikkeestä tai nettiosoitteesta: www.hilti.group Tekniset tiedot Poravasara TE 4A22 Paino EPTA Procedure 01 mukaan sis. akku B22⁄8.0 3,9 kg Yhden iskun energia EPTA 05/2009 mukaan Poraaminen betoniin / tiileen (poraaminen iskulla) 4 mm …...
Page 65
5.1.4 Työkaluterän kiinnitys 1. Rasvaa työkaluterän istukkapää kevyesti. ▶ Käytä vain alkuperäistä Hilti-rasvaa. Vääränlainen rasva voi vaurioittaa konetta. 2. Laita työkalu istukkaan vasteeseen saakka ja varmista, että se lukittuu paikalleen. 3. Tarkasta työkaluterän kunnollinen lukittuminen vetämällä työkaluterästä. ▶ Tuote on toimintavalmis.
Page 66
• Tarkasta säännöllisin välein kaikkien näkyvien osien mahdolliset vauriot ja käyttöelementtien moitteeton toiminta. • Jos havaitset vaurioita ja/tai toimintahäiriöitä, älä käytä tuotetta. Korjauta tuote viipymättä Hilti-huollossa. • Hoito- ja kunnostustöiden jälkeen kiinnitä kaikki suojalaitteet takaisin ja tarkasta niiden moitteeton toiminta.
Page 67
▶ Tarkasta tuotteen ja akun mahdolliset vauriot aina ennen käyttöä sekä ennen pitkää varastointia ja sen jälkeen. Vianmääritys Apua häiriötilanteisiin Häiriöissä, joita ei ole kuvattu tässä taulukossa tai joita et itse pysty poistamaan, ota yhteys Hilti-huoltoon. Poravasara ei ole toimintakykyinen Häiriö Mahdollinen syy Ratkaisu LED-merkkivalot eivät näytä...
Page 68
▶ Peitä liitännät sähköä johtamattomalla materiaalilla oikosulkujen välttämiseksi. ▶ Hävitä akut siten, etteivät ne voi joutua lasten käsiin. ▶ Hävitä akku viemällä se Hilti Store -liikkeeseen tai käänny vastuullisen jätteenkäsittely-yrityksen puoleen. Hilti-tuotteet on pääosin valmistettu kierrätyskelpoisista materiaaleista. Kierrätyksen edellytys on materiaalien asianmukainen lajittelu.
Käesolevas kasutusjuhendis kasutatakse järgmisi sümboleid: Järgige kasutusjuhendit Soovitusi seadme kasutamiseks ja muu kasulik teave Taaskasutatavate materjalide käsitsemine Elektrilisi tööriistu ja akusid ei tohi visata olmejäätmete hulka Hilti Li-Ion-aku Hilti Laadimisseade 1.2.3 Joonistel kasutatud sümbolid Joonistel kasutatakse järgmisi sümboleid. Numbrid viitavad vastavatele joonistele kasutusjuhendi juhendi alguses.
Page 70
Kinnitame ainuvastutajana, et käesolevas kasutusjuhendis kirjeldatud seade vastab kehtivate direktiivide ja standardite nõuetele: Vastavustunnistuse koopia leiate käesoleva kasutusjuhendi lõpust. Tehnilised dokumendid on saadaval: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Ohutus Üldised ohutusnõuded elektriliste tööriistade kasutamisel HOIATUS! Lugege kõiki selle elektrilise tööriista juurde kuuluvaid ohutusjuhiseid, nõuandeid,...
Page 71
Ohutus töökohal ▶ Hoidke oma töökoht puhas ja valgustage seda korralikult. Korrastamata ja valgustamata töökoht võib põhjustada õnnetusi. ▶ Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata. ▶...
Page 72
▶ Hooldage elektrilisi tööriistu ja tarvikuid korralikult. Kontrollige, kas liikuvad osad töötavad veatult ega kiilu kiini. Veenduge, et seadme osad ei ole murdunud või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud osad enne seadme kasutamist parandada. Ebapiisavalt hooldatud elektrilised tööriistad põhjustavad õnnetusi. ▶...
Page 73
▶ Kui aku on nii kuum, et seda ei saa puudutada, võib aku olla defektne. Asetage aku nähtavasse tulekindlasse kohta, mis on süttivatest materjalidest piisavaltkaugel. Laske akul jahtuda. Kui aku on ühe tunni pärast ikka veel liiga kuum, et seda puudutada saaks, siis on aku defektne. Võtke ühendust Hilti hooldekeskusega.
Page 74
• Kasutage selle toote jaoks ainult Hilti B 22 tüüpi liitiumioonakusid. Nende akude laadimiseks kasutage üksnes Hilti heakskiidetud akulaadijaid. Lisateavet leiate müügiesin- • dusest Hilti Store või veebilehelt: www.hilti.group Liitiumioonaku näidik Liitiumioonaku kasutamisel saab kuvada aku laetuse astet, selleks tuleb vajutada ühele vabastusnupule.
Page 75
TE 4A22 Puuritava ava läbimõõt puidus (täispuur) 3 mm … 20 mm Puuritava ava läbimõõt metallis (täispuur) 3 mm … 10 mm Andmed müra ja vibratsiooni kohta vastavalt standardile EN 62841 Käesolevas juhendis märgitud helirõhu- ja vibratsioonitase on mõõdetud standarditud mõõtemeetodil ja seda saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks.
Page 76
Tarviku paigaldamine 1. Määrige tarviku padrunisse kinnitatavat osa veidi. ▶ Kasutage üksnes Hilti originaalmääret. Vale määre võib seadet kahjustada. 2. Torgake tarvik lõpuni padrunisse ja laske kohale fikseeruda. 3. Pärast paigaldamist tõmmake tarvikust, et kontrollida, kas see on kindlalt kinni.
Page 77
• Kontrollige regulaarselt, kas kõik nähtavad osad on terved ja juhtelemendid töötavad veatult. • Ärge kasutage seadet kahjustuste ja/või tõrgete korral. Laske seade kohe parandada Hilti hooldekesku- ses. • Pärast hooldus- ja korrashoiutöid paigaldage kõik kaitseseadised ja kontrollige, kas need töötavad veatult.
Page 78
Puurvasar või aku läheb väga Elektriga seotud rike ▶ Lülitage puurvasar kohe välja. kuumaks. Eemaldage aku ja ärge jätke seda järelevalveta. Laske akul jahtuda. Võtke ühendust Hilti hooldekeskusega. Puurvasarale on avaldunud üle- ▶ Valige konkreetseks tööks sobiv koormus (jõudluspiirid on ületatud). seade.
▶ Ärge saatke kahjustada saanud akusid posti teel! ▶ Lühise vältimiseks katke akukontaktid elektrit mittejuhtiva materjaliga. ▶ Käidelge akusid nii, et need ei satu laste kätte. ▶ Utiliseerige aku Hilti Store esinduses või pöörduge asjaomase jäätmekäitlusettevõtte poole. Enamik Hilti seadmete valmistamisel kasutatud materjalidest on taaskasutatavad. Taaskasutuse eelduseks on materjalide korralik sorteerimine.
Page 80
Nominālais apgriezienu skaits tukšgaitā Līdzstrāva Litija jonu akumulators Lietojamā Hilti litija jonu akumulatoru sērija. Ņemiet vērā informāciju, kas iekļauta nodaļā Nosacī- jumiem atbilstīga lietošana. Nekādā gadījumā nelietojiet akumulatoru kā triecieninstrumentu. Sargājiet akumulatoru no kritieniem. Nelietojiet akumulatoru, ja tas ir bijis pakļauts triecienam vai tam ir radušies cita veida bojājumi.
Page 81
Uzņemoties pilnu atbildību, mēs apliecinām, ka šeit aprakstītais izstrādājums atbilst šādām direktīvām un standartiem: Atbilstības deklarācijas attēls ir atrodams šīs dokumentācijas beigās. Tehniskā dokumentācija ir saglabāta šeit: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Drošība Vispārīgi drošības norādījumi par darbu ar elektroiekārtām BRĪDINĀJUMS! Iepazīstieties ar visiem drošības norādījumiem, instrukcijām, attēliem un tehnis-...
Page 82
▶ Ja elektroiekārtas izmantošana slapjā vidē ir obligāti nepieciešama, lietojiet bojājumstrāvas aizsargslēdzi. Bojājumstrāvas aizsargslēdža lietošana samazina elektrošoka risku. Personiskā drošība ▶ Strādājiet ar elektroiekārtu uzmanīgi, darba laikā saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Ar elektroiekārtu nedrīkst strādāt personas, kas ir nogurušas vai atrodas narkotiku, alkohola vai medikamentu ietekmē.
Page 83
izraisīt īssavienojumu. Ja starp akumulatora kontaktiem rodas īssavienojums, tas var sadegt vai kļūt par ugunsgrēka cēloni. ▶ Nepareizi lietojot akumulatoru, no tā var izplūst šķidrums. Nepieļaujiet tā nokļūšanu uz ādas. Ja tas tomēr nejauši ir noticis, noskalojiet ar ūdeni. Ja šķidrums iekļūst acīs, izskalojiet acis un nekavējoties vērsieties pie ārsta.
Page 84
▶ Nemēģiniet izmantot vai uzlādēt akumulatorus, kas bijuši pakļauti triecienam, krituši no vairāk nekā viena metra augstuma vai ir citā veidā bojāti. Šādā gadījumā vienmēr vērsieties savā Hilti servisā. ▶ Ja akumulators kļūst pārāk karsts, iespējams, ka tas ir bojāts. Novietojiet akumulatoru labi pārredzamā, ugunsdrošā...
Page 85
Aprakstītais izstrādājums ir perforators ar akumulatora barošanu. Tas ir paredzēts urbšanai tēraudā, kokā un mūrī, triecienurbšanai betonā un mūrī, kā arī skrūvju ieskrūvēšanai un izskrūvēšanai. • Lietojiet šī izstrādājuma barošanai tikai sērijas B 22 Hilti litija jonu akumulatorus. Lietojiet šo akumulatoru uzlādēšanai tikai Hilti apstiprinātus lādētājus. Sīkāku informāciju jūs atradīsiet •...
Page 86
Maināmā instrumenta ievietošana 1. Viegli ieziediet maināma instrumenta gaļu ar smērvielu. ▶ Lietojiet tikai oriģinālās Hilti smērvielas. Neatbilstīgas smērvielas var izraisīt iekārtas bojājumus. 2. Līdz galam ievietojiet maināmo instrumentu patronā un ļaujiet tam nofiksēties. 3. Pēc instrumenta ievietošanas pavelciet to, lai pārbaudītu, vai tas ir droši nofiksēts.
Page 87
(piemēram, nemērciet to ūdenī un neatstājiet lietū). Ja akumulators ir samircis, rīkojieties ar to tāpat, kā jūs rīkotos ar bojātu akumulatoru. Ievietojiet to izolētā nedegoša materiāla tvertnē un vērsieties Hilti servisā. • Raugieties, lai akumulators nebūtu savārtīts ar nepiederīgu eļļu un smērvielām. Raugieties, lai uz akumulatora nevajadzīgi neuzkrātos putekļi un netīrumi.
Page 88
Putekļu aizsarga tīrīšana ▶ Putekļu aizsargs, kas atrodas pie instrumenta patronas, jānotīra ar tīru un sausu drāniņu. ▶ Blīvējuma apmale uzmanīgi jānotīra un viegli jāieziež ar Hilti smērvielu. ▶ Ja blīvējuma apmale ir bojāta, putekļu aizsargs obligāti jānomaina. Transportēšana un uzglabāšana Iekārtu un akumulatoru transportēšana un uzglabāšana...
Page 89
Perforators vai akumulators Elektrisks defekts. ▶ Nekavējoties izslēdziet perfora- spēcīgi sakarst. toru. Izņemiet akumulatoru un vērojiet to. Ļaujiet tam atdzist. Vērsieties Hilti servisā. Perforators ir pārslogots (pārsnieg- ▶ Izvēlieties veicamajam darbam tas ekspluatācijas robežvērtības). atbilstīgu iekārtu. Instrumentu nevar atbrīvot no Instrumenta patrona nav pilnībā...
Hilti izstrādājumu izgatavošanā tiek izmantoti galvenokārt otrreiz pārstrādājami materiāli. Priekšnosacī- jums otrreizējai pārstrādei ir atbilstoša materiālu šķirošana. Daudzās valstīs Hilti pieņem nolietotās iekārtas otrreizējai pārstrādei. Lai saņemtu vairāk informācijas, vērsieties Hilti servisā vai pie sava pārdošanas kon- sultanta. ▶ Neizmetiet elektroiekārtas, elektroniskas ierīces un akumulatorus sadzīves atkritumos! RoHS (direktīva par bīstamo vielu izmantošanas ierobežošanu)
Page 91
Nominalus tuščiosios eigos sukimosi greitis Nuolatinė srovė Ličio jonų akumuliatorius Naudotas Hilti serijos ličio jonų akumuliatorius. Atkreipkite dėmesį į duomenis skyriuje Naudoji- mas pagal paskirtį. Niekada nenaudokite akumuliatoriaus kaip smūginio įrankio. Saugokite, kad akumuliatorius nenukristų. Nenaudokite akumuliatoriaus, kuris buvo sutrenktas arba kaip nors kitaip pažeistas.
Page 92
Atsakingai pareiškiame, kad čia yra aprašytas produktas atitinka taikomas direktyvas ir standartus. Atitikties deklaracijos kopiją rasite šio dokumento gale. Techninė dokumentacija saugoma čia: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sauga Bendrieji saugos nurodymai dirbantiems su elektriniais įrankiais ĮSPĖJIMAS Perskaitykite visus ant šio elektrinio įrankio esančius saugos nurodymus, instrukcijas,...
Page 93
▶ Naudokite asmenines apsaugos priemones ir visuomet užsidėkite apsauginius akinius. Naudojant asmenines apsaugos priemones, pvz., respiratorių, neslystančius apsauginius batus, apsauginį šalmą, ausines ir kt., priklausomai nuo elektrinio įrankio tipo ir naudojimo, mažėja rizika susižaloti. ▶ Saugokitės, kad neįjungtumėte prietaiso atsitiktinai. Prieš prijungdami prie elektros maitinimo tinklo, įdėdami akumuliatorių, imdami į...
Page 94
▶ Akumuliatorių saugokite nuo ugnies ir per aukštos temperatūros. Ugnies arba didesnės kaip 130 °C (265 °F) temperatūros veikiamas akumuliatorius gali sprogti. ▶ Laikykitės visų įkrovimo instrukcijų ir akumuliatorių arba akumuliatorinį įrankį visada įkraukite tik eksploatavimo instrukcijoje nurodytame temperatūrų diapazone. Netinkamas įkrovimas arba įkrovimas už...
Page 95
▶ Jeigu į rankas paimtas akumuliatorius atrodo karštas, jis gali būti sugedęs. Padėkite akumuliatorių matomoje, nedegioje vietos pakankamu atstumu nuo degių medžiagų. Leiskite akumuliatoriui atvėsti. Jei akumuliatorius po valandos vis dar yra per karštas paimti į rankas, jis yra sugedęs. Susisiekite su Hilti techninės priežiūros centru.
Page 96
Tiekiamas komplektas Perforatorius, šoninė rankena, gylio ribotuvas, naudojimo instrukcija. Dulkių modulis TE DRS-4-A (01) siūlomas kaip priedas darbams, kurių metu susidaro mažai dulkių. Daugiau Jūsų turimam prietaisui skirtų sisteminių reikmenų rasite vietinėje Hilti Store arba tinklalapyje www.hilti.group Techniniai duomenys Perforatorius TE 4A22...
Page 97
Keičiamojo įrankio įdėjimas 1. Keičiamojo įrankio kotą šiek tiek patepkite tirštuoju tepalu. ▶ Naudokite tik originalų „Hilti“ tirštąjį tepalą. Netinkamas tepalas gali prietaisui padaryti žalos. 2. Keičiamąjį įrankį įstatykite į įrankio griebtuvą, kol atsirems, ir leiskite užsifiksuoti. 3. Patraukę už įstatyto įrankio patikrinkite, ar jis gerai užsifiksavo.
Page 98
Nuo dulkių saugančio gaubtelio valymas ▶ Įrankio griebtuve esantį nuo dulkių saugantį gaubtelį reguliariai valykite švaria sausa šluoste. ▶ Sandarinimo briaunelę atsargiai nuvalykite ir vėl šiek tiek patepkite Hilti tirštuoju tepalu. ▶ Jei sandarinimo briaunelė pažeista, būtinai pakeiskite nuo dulkių saugantį gaubtelį.
Page 99
▶ Prieš kiekvieną naudojimą ir po ilgesnio sandėliavimo patikrinkite, ar prietaisas ir akumuliatoriai nepažeisti. Sutrikimų paieška Pagalba sutrikus veikimui Pasitaikius sutrikimų, kurie nėra aprašyti šioje lentelėje arba kurių negalite pašalinti patys, kreipkitės į Hilti techninės priežiūros centrą. Perforatorius neparengtas veikti Sutrikimas Galima priežastis...
Page 100
▶ Pažeistų akumuliatorių nesiųskite paštu ir nepervežkite! ▶ Kad būtų išvengta trumpojo jungimo, jungtis uždenkite elektrai nelaidžia medžiaga. ▶ Akumuliatorius utilizuokite taip, kad jie negalėtų patekti į vaikų rankas. ▶ Akumuliatorių pristatykite utilizuoti į savo Hilti Store arba kreipkitės į vietinę kompetentingą utilizavimo įmonę. Lietuvių...
Page 101
Didelė Hilti prietaisų dalis yra pagaminta iš medžiagų, kurias galima perdirbti. Būtina antrinio perdirbimo sąlyga yra tinkamas medžiagų išrūšiavimas. Daugelyje šalių Hilti priims Jūsų nebenaudojamą prietaisą perdirbti. Apie tai galite pasiteirauti artimiausiame Hilti techninės priežiūros centre arba savo prekybos konsultanto.
Page 102
Соблюдать руководство по эксплуатации Указания по эксплуатации и другая полезная информация Обращение с материалами, пригодными для вторичной переработки Не выбрасывайте электроинструменты и аккумуляторы вместе с бытовым мусором! Литий-ионный аккумулятор (Li-Ion) Hilti Зарядное устройство Hilti 1.2.3 Символы на изображениях На изображениях используются следующие символы: Эти...
Page 103
Настоящим мы с полной ответственностью заявляем, что данное изделие соответствует действующим директивам и нормам. Копию декларации соответствия нормам см. в конце этого документа. Техническая документация (оригиналы) хранится здесь: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Германия Безопасность Общие указания по технике безопасности для электроинструментов...
Page 104
▶ Избегайте непосредственного контакта с заземленными поверхностями, например с трубами, отопительными приборами, газо-/электропластинами и холодильниками. При контакте с заземленными предметами возникает повышенный риск поражения электрическим током. ▶ Предохраняйте электроинструменты от дождя или воздействия влаги. В результате попадания воды в электроинструмент возрастает риск поражения электрическим током. ▶...
Page 105
эти инструкции. Электроинструменты представляют собой опасность в руках неопытных пользо- вателей. ▶ Бережно обращайтесь с электроинструментами и принадлежностями. Проверяйте без- упречное функционирование подвижных частей, легкость их хода, целостность и отсутствие повреждений, которые могли бы отрицательно повлиять на работу электроинструмента. Сда- вайте...
Page 106
Указания по технике безопасности при использовании длинных сверл ▶ Процесс сверления всегда начинайте с низкой частотой вращения. При этом сверло должно контактировать с заготовкой. В противном случае сверло может легко деформироваться, если оно будет свободно вращаться без контакта с заготовкой, и травмировать пользователя. ▶...
материалов в хорошо просматриваемом и пожаробезопасном месте. Дайте остыть аккумулятору. Если по истечении одного часа аккумулятор все еще остается таким горячим, что его нельзя взять в руки, это означает, что он неисправен. Свяжитесь с сервисной службой Hilti . Описание Компоненты, элементы управления и индикации электроинструмента...
Page 108
Перфоратор, боковая рукоятка, ограничитель глубины, руководство по эксплуатации Пылеудаляющий модуль TE DRS-4-A (01) используется в качестве оснастки для выполнения работ без пыли. Другие системные принадлежности, допущенные для использования с этим изделием, вы можете найти в Hilti Store или на сайте www.hilti.group Технические данные Перфоратор TE 4A22 Масса...
Page 109
5.1.4 Установка рабочего инструмента 1. Слегка смажьте хвостовик рабочего инструмента. ▶ Используйте только оригинальную пластичную смазку фирмы Hilti. Использование неподходя- щей пластичной смазки может стать причиной повреждений электроинструмента. 2. Вставьте рабочий инструмент до упора в зажимной патрон (до фиксации). 3. После этого потяните рабочий инструмент на себя, чтобы убедиться в том, что он надежно...
Page 110
подвергать аккумулятор чрезмерному воздействию влаги (например, опускать его в воду или оставлять под дождем). Если аккумулятор промокнет, обращайтесь с ним, как с поврежденным. Поместите его в контейнер из негорючего материала и обратитесь в сервисную службу Hilti. • Аккумулятор должен быть чистым, без следов масла и смазки.
Page 111
Для обеспечения безопасной эксплуатации используйте только оригинальные запасные части и расходные материалы. Допущенные Hilti запасные части, расходные материалы и принадлеж- ности для этого электроинструмента вы можете найти в Hilti Store или на: www.hilti.group Очистка пылезащитного колпачка ▶ Регулярно выполняйте очистку пылезащитного колпачка на зажимном патроне с помощью сухой и...
Page 112
Перфоратор неисправен Неисправность Возможная причина Решение Светодиоды ничего не пока- Аккумулятор вставлен не полно- ▶ Установите аккумулятор с зывают. стью. характерным (двойным) щелч- ком. Аккумулятор разряжен. ▶ Замените аккумулятор и заря- дите разряженный аккумуля- тор. Мигает один светодиод. Аккумулятор разряжен. ▶...
Page 113
Большинство материалов, из которых изготовлены устройства Hilti, подлежат вторичной перера- ботке. Перед утилизацией следует тщательно рассортировать материалы (для удобства их последую- щей переработки). Во многих странах фирма Hilti уже организовала прием бывших в использовании электрических и электронных устройств (инструментов, приборов) для утилизации. Дополнительную...
Page 114
Дотримуйтеся вказівок, наведених в інструкції з експлуатації Указівки щодо експлуатації та інша корисна інформація Поводження з матеріалами, придатними для вторинної переробки Не викидайте електроінструменти і акумуляторні батареї у баки для побутового сміття Hilti Літій-іонна акумуляторна батарея Hilti Зарядний пристрій 1.2.3 Символи на ілюстраціях...
Page 115
Зі всією належною відповідальністю заявляємо, що описаний у цьому документі інструмент відповідає діючим директивам і стандартам. Копія сертифіката відповідності наведена у кінці цього документа. Технічна документація зазначена нижче: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Безпека Загальні вказівки з техніки безпеки при роботі з електроінструментами...
Page 116
наведених нижче вказівок може призвести до ураження електричним струмом, займання та/або отримання тяжких травм. Збережіть всі інструкції та вказівки з техніки безпеки – вони можуть знадобитися Вам у майбут- ньому. Термін «електроінструмент», який використовується у вказівках з техніки безпеки, позначає як елект- роінструменти, що...
Page 117
▶ Надягайте відповідний робочий одяг. Не надягайте для роботи занадто просторий одяг та прикраси. Слідкуйте за тим, щоб волосся, одяг та робочі рукавиці знаходилися подалі від обертових частин інструмента. Просторий одяг, прикраси або довге волосся можуть бути захоплені рухомими частинами інструмента. ▶...
Page 118
▶ Не піддавайте акумуляторну батарею впливу вогню або високих температур. Вогонь або температури понад 130 °C (265 °F) можуть спричинити вибух. ▶ Дотримуйтеся вказівок щодо заряджання. Ніколи не заряджайте акумуляторну батарею або акумуляторний інструмент в умовах, що виходять за межі температурного діапазону, зазначеного...
▶ Не використовуйте та не заряджайте акумуляторні батареї, які зазнали впливу ударного наванта- ження, впали з висоти більше одного метра або були пошкоджені іншим чином. У разі виникнення такої ситуації завжди звертайтеся до сервісної служби компанії Hilti. ▶ Якщо акумуляторна батарея гаряча на дотик, вона може бути пошкоджена. Залиште акумуляторну...
Page 120
Перфоратор, бокова рукоятка, обмежувальний упор, інструкція з експлуатації. Модуль пиловидалення TE DRS-4-A (01) є приладдям, призначеним для видалення пилу під час виконання робіт. Інше приладдя, допущене до експлуатації з Вашим інструментом, Ви можете придбати у Hilti Store або на веб-сайті www.hilti.group Українська...
Page 121
Технічні дані Перфоратор TE 4A22 Маса відповідно до EPTA Procedure 01 з акумуляторною батареєю 3,9 кг B22⁄8.0 Енергія поодинокого удару згідно з процедурою EPTA від 05/2009 2 Дж Діапазон діаметрів отворів у бетоні/цегляній кладці (ударне свердління) 4 мм … 28 мм Діапазон...
Page 122
Установлення змінного робочого інструмента 1. Нанесіть мастило тонким шаром на хвостовик змінного робочого інструмента. ▶ Використовуйте лише оригінальне мастило виробництва компанії Hilti. Використання неналеж- ного мастила може спричинити несправність інструмента. 2. Установіть змінний робочий інструмент до упору у затискний патрон, щоб він зафіксувався.
Page 123
Щоб гарантувати належну роботу інструмента, використовуйте тільки оригінальні запасні частини та видаткові матеріали. Рекомендовані компанією Hilti запасні частини, видаткові матеріали та приладдя для інструмента Ви можете придбати у найближчому магазині Hilti Store або на веб- сайті www.hilti.group Чищення пилозахисного ковпака...
Page 124
Пошук і усунення несправностей Допомога у разі виникнення несправностей У разі виникнення несправностей, які не зазначені у цій таблиці або які Ви не можете полагодити самостійно, зверніться до сервісної служби компанії Hilti. Перфоратор не готовий до роботи Несправність Можлива причина...
Page 125
рна батарея сильно перегрі- тор. Дістаньте акумуляторну ваються. батарею та поспостерігайте за нею. Зачекайте, доки вона не охолоне. Зверніться до серві- сної служби компанії Hilti. Перфоратор перенавантажений ▶ Скористайтеся інструментом, (перевищене максимально при- який підходить для виконання пустиме навантаження). поточної роботи.
Page 126
робки. Передумовою для їхньої вторинної переробки є належне сортування відходів за типом ма- теріалу. У багатьох країнах світу компанія Hilti приймає старі інструменти для їхньої утилізації. Щоб отримати додаткову інформацію, звертайтеся до сервісної служби компанії Hilti або до свого торго- вого...
Page 127
Тиісті сертификатты мына мекенжай бойынша табуға болады: www.hilti.ru Сақтау, тасымалдау және пайдалану шарттарына пайдалану бойынша нұсқаулықта белгіленгеннен басқа арнайы талаптар қойылмайды. Өнімнің қызмет ету мерзімі 5 жыл. • Іске қосу алдында осы пайдалану бойынша нұсқаулықты оқып шығыңыз. Бұл қауіпсіз жұмыс пен...
Page 128
Сәйкестілік декларациясының суреті осы құжаттаманың соңында орналасқан. Техникалық құжаттама мына жерде сақталған: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Қауіпсіздік Электр құралдары үшін қауіпсіздік техникасы бойынша жалпы нұсқаулар ЕСКЕРТУ Бұл электр құралына арналған барлық қауіпсіздік нұсқауларын, нұсқауларды, суреттерді...
Page 129
Қауіпсіздік нұсқауларында қолданылатын «электр құралы» термині электр желісінен (желілік кабельмен) және аккумулятордан (желілік кабельсіз) жұмыс істейтін электр құралын білдіреді. Жұмыс орны ▶ Жұмыс орнындағы тазалықты және тәртіпті қадағалаңыз. Жұмыс орнындағы ретсіздік және нашар жарық сәтсіз жағдайларға әкелуі мүмкін. ▶ Жанғыш сұйықтықтар, газдар немесе шаң бар жарылыс қаупі бар аймақта электр құралын қолданбаңыз.
Page 130
Электр құралын қолдану және оған қызмет көрсету ▶ Аспапқа шамадан тыс жүктеме түсуін болдырмаңыз. Нақ осы жұмысқа арналған электр құралын қолданыңыз. Бұл ережені сақтау көрсетілген қуат диапазонында жоғарырақ жұмыс сапасын және қауіпсіздігін қамтамасыз етеді. ▶ Сөндіргіші бұзылған электр құралын қолданбаңыз. Қосу немесе өшіру қиын электр құралы қауіпті...
Page 131
▶ Аспап жинағына кіретін қосымша тұтқыштарды қолданыңыз. Аспапты басқаруды жоғалту жарақаттарға әкелуі мүмкін. ▶ Пайдаланатын аспабыңыз көзден таса электр желісіне тиіп кетуі мүмкін болса, аспаптың арнайы жеке бөлінген жерінен ұстаңыз. Электр сымдарына тигенде аспаптың қорғалмаған металл бөліктері кернеу астында болады. Бұл электр тогының соғуына әкелуі мүмкін. Ұзын...
бұрғылау, бетон мен кірпіш қалауды соққымен бұрғылау және бұрандаларды бұрап бекітуге және босатуға арналған. • Бұл өнім үшін тек B 22 сериялы Hilti Li-Ion аккумуляторларын ғана пайдаланыңыз. • Бұл аккумуляторлар үшін тек Hilti компаниясы мақұлдаған зарядтағыш құрылғыларды қолданыңыз. Қосымша ақпаратты Hilti Store дүкенінен немесе мына веб-сайттан алуға болады: www.hilti.group Литий-иондық...
Page 133
Перфоратор, бүйірлік тұтқыш, тереңдік шектегіші, пайдалану бойынша нұсқаулық. TE DRS-4-A (01) шаңсорғыш модулі керек-жарақ ретінде шаңсыз жұмыс істеуді қамтамасыз ету үшін ұсынылады. Оған қоса өніміңіз үшін рұқсат етілген жүйелік өнімдерді Hilti Store дүкенінде немесе мына веб-сайттан табуға болады: www.hilti.group Техникалық сипаттамалар...
Page 134
5.1.4 Алмалы-салмалы аспапты енгізу 1. Алмалы-салмалы аспап ұшын аздап майлаңыз. ▶ Тек Hilti компаниясы ұсынған түпнұсқа жағармай қолданыңыз. Қате майды қолдану аспапқа зақым келтіруі мүмкін. 2. Алмалы-салмалы аспапты аспап қысқысына тірелгенше салыңыз. 3. Орнатқаннан кейін қысқыда берік бекітілгеніне көз жеткізу үшін жұмыс аспабын өзіңізге тартыңыз.
Page 135
Шаңнан қорғайтын қапты тазалау ▶ Құрал бекіткішіндегі шаңнан қорғайтын қапты таза, құрғақ шүберекпен тұрақты түрде тазалаңыз. ▶ Тығыздағышты жайлап тазалап сүртіңіз және оған Hilti жағармайының аз қабатын жағыңыз. ▶ Тығыздағыш зақымдалған болса, шаңнан қорғайтын қапты міндетті түрде ауыстырыңыз. 2100246 Қазақ...
Page 136
▶ Өнім мен аккумуляторларды әр пайдаланбас бұрын және ұзақ уақыт бойы сақтағаннан кейін зақымдардың бар-жоғын тексеріп шығыңыз. Ақаулықтарды жою Ақаулықтардағы көмек Бұл кестеде келтірілмеген немесе өзіңіз түзете алмайтын ақаулықтар орын алғанда, Hilti қызмет көрсету орталығына хабарласыңыз. Перфоратор қолданылуға жарамды емес Ақаулық...
Page 137
Перфоратор не Электрлік ақаулық ▶ Перфораторды бірден аккумуляторда қатты ыстық өшіріңіз. Аккумуляторды пайда болды. алып тастап, бақылаңыз. Сууға уақыт беріңіз. Hilti қызмет көрсету орталығына хабарласыңыз. Перфораторға шамадан тыс ▶ Қолдануға жарамды аспапты жүктеме түсті (қолдану шегінен таңдаңыз. асты. Аспап бекіткіштен...
Page 138
▶ Аккумуляторды Hilti Store дүкенінде кәдеге жаратыңыз немесе жергілікті кәдеге жарату кәсіпорнына хабарласыңыз. Hilti өнімдері қайта өңдеу үшін жарамды көптеген материалдардың санынан тұрады. Кәдеге жарату алдында материалдарды мұқият сұрыптау керек. Көптеген елдерде Hilti компаниясы ескі аспаптарды кәдеге жарату үшін қабылдайды. Hilti қызмет көрсету орталығынан немесе дилерден сұраңыз.
Page 139
Ονομαστικός αριθμός στροφών χωρίς φορτίο Συνεχές ρεύμα Επαναφορτιζόμενη μπαταρία Li-Ion Σειρά τύπου επαναφορτιζόμενης μπαταρίας Li-Ion Hilti. Προσέξτε τα στοιχεία στο κεφάλαιο Κατάλληλη χρήση. Μην χρησιμοποιείτε την επαναφορτιζόμενη μπαταρία ποτέ ως κρουστικό εργαλείο. Μην αφήνετε την επαναφορτιζόμενη μπαταρία να πέσει κάτω. Μην χρησιμοποιείτε μια επανα- φορτιζόμενη...
Page 140
τα βοηθητικά του μέσα ενδέχεται να προκληθούν κίνδυνοι, όταν ο χειρισμός τους γίνεται με ακατάλληλο τρόπο από μη εκπαιδευμένο προσωπικό ή όταν δεν χρησιμοποιούνται με κατάλληλο τρόπο. Η περιγραφή τύπου και ο αριθμός σειράς αναγράφονται στην πινακίδα τύπου. ▶ Αντιγράψτε τον αριθμό σειράς στον ακόλουθο πίνακα. Θα χρειαστείτε τα στοιχεία προϊόντος για ερωτήματα...
Page 141
υπό την επήρεια ναρκωτικών ουσιών, οινοπνεύματος ή φαρμάκων. Μία στιγμή απροσεξίας κατά τη χρήση του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς. ▶ Φοράτε προσωπικό εξοπλισμό προστασίας και πάντα προστατευτικά γυαλιά. Φορώντας προσωπικό εξοπλισμό προστασίας, όπως μάσκα προστασίας από τη σκόνη, αντιολισθητικά υποδήματα ασφαλείας, προστατευτικό...
Page 142
▶ Χρησιμοποιείτε μόνο τις προβλεπόμενες για τα ηλεκτρικά εργαλεία επαναφορτιζόμενες μπατα- ρίες. Η χρήση άλλων μπαταριών μπορεί να προκαλέσει τραυματισμούς και κίνδυνο πυρκαγιάς. ▶ Κρατήστε τις μπαταρίες που δεν χρησιμοποιείτε μακριά από συνδετήρες, κέρματα, κλειδιά, καρ- φιά, βίδες και άλλα μεταλλικά μικροαντικείμενα, που θα μπορούσαν να προκαλέσουν γεφύρωση των...
Page 143
▶ Μην χρησιμοποιείτε και μην φορτίζετε επαναφορτιζόμενες μπαταρίες, που έχουν χτυπηθεί, έχουν πέσει από ύψος μεγαλύτερο του ενός μέτρου ή έχουν υποστεί άλλου είδους ζημιά. Επικοινωνείτε σε αυτή την περίπτωση πάντα με το σέρβις της Hilti. ▶ Εάν η μπαταρία καίει υπερβολικά όταν την ακουμπάτε, ενδέχεται να έχει υποστεί ζημιά. Τοποθετήστε...
Έκταση παράδοσης Κρουστικό δράπανο, πλαϊνή χειρολαβή, οδηγός βάθους, οδηγίες χρήσης. Η μονάδα αναρρόφησης σκόνης TE DRS-4-A (01) διατίθεται ως αξεσουάρ για εργασία χωρίς σκόνη. Περισσότερα, εγκεκριμένα για το προϊόν σας συστήματα θα βρείτε στο Hilti Store ή στη διεύθυνση: www.hilti.group Ελληνικά...
Page 145
Τεχνικά χαρακτηριστικά Κρουστικό δράπανο TE 4A22 Βάρος κατά EPTA Procedure 01 συμπερ. επαναφορτιζόμενης μπαταρίας 3,9 kg B22⁄8.0 Ενέργεια μίας κρούσης σύμφωνα με EPTA-Procedure 05/2009 Περιοχή διάτρησης σε μπετόν/τοίχο (κρουστική διάτρηση) 4 mm … 28 mm Περιοχή διάτρησης σε ξύλο (μασίφ τρυπάνι) 3 mm …...
Page 146
Τοποθέτηση εξαρτήματος 1. Γρασάρετε ελαφρά την απόληξη του εξαρτήματος. ▶ Χρησιμοποιείτε μόνο γνήσιο γράσο της Hilti. Από λάθος γράσο μπορεί να υποστεί ζημιές το εργαλείο. 2. Τοποθετήστε το εξάρτημα μέχρι να τερματίσει στο τσοκ και αφήστε το να κουμπώσει. 3. Τραβώντας το εξάρτημα, ελέγξτε μετά την τοποθέτηση, εάν έχει ασφαλίσει σωστά.
Page 147
την απρόσκοπτη λειτουργία τους. Για μια ασφαλή λειτουργία χρησιμοποιείτε μόνο γνήσια ανταλλακτικά και αναλώσιμα. Εγκεκριμένα από τη Hilti ανταλλακτικά, αναλώσιμα και αξεσουάρ για το προϊόν σας θα βρείτε στο πλησιέστερο Hilti Store ή στη διεύθυνση: www.hilti.group Καθαρισμός του προφυλακτήρα σκόνης...
Page 148
και πριν και μετά από μεγαλύτερης διάρκειας αποθήκευση. Εντοπισμός προβλημάτων Βοήθεια για προβλήματα Σε βλάβες που δεν αναφέρονται σε αυτόν τον πίνακα ή δεν μπορείτε να αποκαταστήσετε μόνοι σας, απευθυνθείτε στο σέρβις της Hilti. Το κρουστικό δράπανο δεν μπορεί να λειτουργήσει Βλάβη Πιθανή αιτία...
Page 149
κρουστικό δράπανο. Αφαιρέστε ή στην μπαταρία. την μπαταρία και παρατηρήστε τη. Αφήστε το να κρυώσει. Επικοινωνήστε με το σέρβις της Hilti. To κρουστικό δράπανο έχει υπερ- ▶ Επιλέξτε ένα εργαλείο κατάλ- φορτωθεί (υπέρβαση ορίου χρή- ληλο για την εφαρμογή. σης).
Τα προϊόντα της Hilti είναι κατασκευασμένα σε μεγάλο ποσοστό από ανακυκλώσιμα υλικά. Προϋπόθεση για την ανακύκλωσή τους είναι ο κατάλληλος διαχωρισμός των υλικών. Σε πολλές χώρες, η Hilti παραλαμβάνει το παλιό σας εργαλείο για ανακύκλωση. Απευθυνθείτε στο σέρβις της Hilti ή στον σύμβουλο πωλήσεων.
Page 151
Sağa/Sola doğru çalışma Koruma sınıfı II (çift izolasyonlu) Ölçüm rölanti devir sayısı Doğru akım Lityum İyon akü Kullanılan Hilti Lityum İyon akü tip serisi. Usulüne uygun kullanım bölümündeki bilgileri dikkate alınız. Aküyü asla darbe aleti olarak kullanmayınız. 2100246 Türkçe *2100246*...
Burada tanımlanan ürünün, geçerli yönetmeliklere ve normlara uygun olduğunu kendi sorumluluğumuzda beyan ederiz. Bu dokümantasyonun sonunda uygunluk beyanının bir kopyasını bulabilirsiniz. Teknik dokümantasyonlar eklidir: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Güvenlik Elektrikli el aletleri için genel güvenlik uyarıları...
Page 153
▶ Elektrikli el aleti işletiminin nemli ortamda yapılması kaçınılmaz ise bir kaçak akım koruma şalteri kullanınız. Bir kaçak akım koruma şalterinin kullanımı elektrik çarpması riskini azaltır. Kişilerin güvenliği ▶ Dikkatli olunuz, ne yaptığınıza dikkat ediniz ve elektrikli el aleti ile mantıklı bir şekilde çalışınız. Yorgunsanız veya uyuşturucu, alkol veya ilaç...
Page 154
▶ Hasarlı veya değiştirilmiş aküleri kullanmayınız. Hasarlı veya değiştirilmiş aküler öngörülemeyen şekilde yangın, patlama veya yaralanma tehlikesi içeren tutumlara neden olabilir. ▶ Aküleri açık ateş yakınına koymayınız veya yüksek sıcaklıklara maruz bırakmayınız. Açık ateş veya 130°C'nin (265°F) üzerinde sıcaklıklar patlama tehlikesine neden olabilir. ▶...
Page 155
▶ Darbe almış, bir metreden daha yüksek bir yerden düşmüş veya başka bir şekilde hasar görmüş aküleri kullanmayınız veya şarj etmeyiniz. Bu durumda her zaman Hilti servisi ile irtibat kurunuz. ▶ Akü tutulamayacak kadar sıcaksa arızalı olabilir. Pili, yanıcı malzemelere yeterli mesafede, görünür ve yanıcı...
Page 156
Teslimat kapsamı Kırıcı - delici, yan tutamak, derinlik mesnedi, kullanım kılavuzu. Toz modülü TE DRS-4-A (01) tozlu çalışmalar için aksesuar olarak sunulur. Ürün için izin verilen diğer sistem ürünlerini Hilti Store'da veya şu adreste bulabilirsiniz: www.hilti.group Teknik veriler Kırıcı-delici TE 4A22 EPTA Procedure 01 uyarınca B22⁄8.0 akümülatör dahil ağırlık...
Page 157
Ek aletin yerleştirilmesi 1. Ek aletin giriş ucunu gresle hafifçe yağlayınız. ▶ Sadece Hilti'nin orijinal gresini kullanınız. Yanlış bir gres tipi alette hasara neden olabilir. 2. Ek aleti dayanak yerine kadar alet bağlantı yerine yerleştirip oturtunuz. 3. Aleti yerleştirdikten sonra çekerek güvenli kilitlenme durumunu kontrol ediniz.
Page 158
Bakım ve onarım çalışmalarından sonra tüm koruma tertibatlarını yerleştiriniz ve bunların fonksiyonlarını sorunsuz olarak yerine getirmekte olup olmadıklarını kontrol ediniz. Güvenli çalışma için sadece orijinal yedek parçalar ve tüketim malzemeleri kullanınız. Hilti tarafından onaylanmış, yedek parçaları, aksesuarları ve sarf malzemelerini Hilti Store veya şu adreste bulabilirsi- niz: www.hilti.group...
Page 159
▶ Ürünün ve akülerin hasar görmüş olup olmadığını her kullanımdan önce olduğu gibi uzun süreli depolamalardan önce ve sonra kontrol ediniz. Hata arama Arıza durumunda yardım Bu tabloda listelenmemiş veya kendi başınıza gideremediğiniz arızalarda lütfen yetkili Hilti servisimiz ile irtibat kurunuz. Kırıcı-delici çalışmaya hazır değildir Arıza Olası...
Page 160
▶ Hasar görmüş aküleri hiç bir şekilde göndermeyiniz! ▶ Kısa devreleri önlemek için, akünün bağlantılarını iletken olmayan bir malzeme ile kapatınız. ▶ Aküleri, çocukların ellerine geçmeyecek şekilde imha ediniz. ▶ Aküyü size en yakın Hilti Store'da imha ediniz veya imha etmek için yetkili şirketinize başvurunuz. Türkçe 2100246...
Page 161
Hilti ürünleri yüksek oranda tekrar kullanılabilen malzemelerden üretilmiştir. Geri dönüşüm için gerekli koşul, usulüne uygun malzeme ayrımıdır. Çoğu ülkede Hilti eski aletlerini yeniden değerlendirmek üzere geri alır. Bu konuda Hilti müşteri hizmetlerinden veya satış temsilcinizden bilgi alabilirsiniz. ▶ Elektrikli el aletlerini, elektronik cihazları ve aküleri evdeki çöplere atmayınız! RoHS (Tehlikeli madde kullanımını...
Page 184
본 사용 설명서에서 사용되는 기호는 다음과 같습니다. 사용 설명서에 유의하십시오 적용 지침 및 기타 유용한 사용정보 재사용이 가능한 자재 취급방법 전기 기기 및 배터리를 일반 가정의 쓰레기처럼 폐기해서는 안 됨 Hilti 리튬 이온 배터리 Hilti 충전기 1.2.3 그림에 사용된 기호 다음과 같은 기호가 그림에 사용됩니다.
Page 185
사용한 Hilti 리튬이온 배터리 모델 시리즈. 규정에 맞는 사용 단원에 제시된 내용에 유의하십시오. 배터리는 절대 타격 공구로 사용해서는 안 됩니다. 배터리를 떨어뜨리지 마십시오. 타격을 받은 적이 있거나 다른 손상이 있는 배터리는 사용하지 마십 시오. 본 기기는 iOS 및 Android 플랫폼과 호환 가능한 NFC 기술을 지원합니다.
Page 186
▶ 전동 공구를 습한 환경에서 사용하는 것을 피할 수 없을 경우, 누전 차단기를 사용하십시오。 누전 차단기 를 사용하면 감전 위험을 줄일 수 있습니다。 사용자 안전수칙 ▶ 신중하게 작업하십시오。 작업에 정신을 집중하고 전동 공구를 사용할 때 경솔하게 행동하지 마십시오。 피곤하거나 항정신성 약물, 술 또는 약물 복용시에는 전동 공구를 사용하지 마십시오。 전동 공구 사용 시 이에...
Page 187
▶ 충전에 관한 모든 지침을 준수하여 배터리 또는 배터리 공구를 절대 사용 설명서에 제시된 범위를 벗어난 온도에서 충전하지 마십시오。 잘못 충전하거나 허용된 범위를 벗어난 온도에서 충전하면 배터리가 파손 되어 화재 발생 위험이 높아질 수 있습니다。 서비스 ▶ 전동 공구는 반드시 자격을 갖춘 전문 기술자에 의해 그리고 순정 대체부품만 이용하여 수리해야 합니다。 이렇게...
Page 188
▶ 배터리를 잡기에 너무 뜨거운 경우에는 고장일 수 있습니다. 배터리를 인화성 물질과 충분한 거리를 둔 상 태에서 눈에 잘 띄며 불이 잘 붙지 않는 장소에 두십시오. 배터리를 냉각시키십시오. 한 시간 후에도 계속 해서 배터리를 잡기에 너무 뜨거운 경우에는 배터리에 결함이 있을 수 있습니다. Hilti 서비스 센터에 문의 하십시오.
Page 189
작업할 때 분진이 발생하지 않도록 먼지제거기 TE DRS-4-A (01)이 액세서리로 제공됩니다. 해당 제품에 허용되는 기타 시스템 제품은 Hilti Store 또는 다음 사이트에서 확인할 수 있습니다. www.hilti.group 기술 제원 로타리 함마 드릴 TE 4A22 EPTA Procedure 01에 따른 무게(B22⁄8.0 배터리 포함) 3.9kg...
Page 190
5.1.4 공구 비트 끼우기 1. 드릴 섕크식 기기 비트를 가볍게 기름칠하십시오 ▶ Hilti의 순정 그리스만 사용하십시오. 적합하지 않은 그리스를 사용하면 제품이 손상될 수 있습니다. 2. 공구 비트를 스톱위치까지 척 아답타에 끼우고 장착하십시오. 3. 삽입 후 잡아 당겨보면서 제대로 고정되었는지 점검하십시오.
Page 191
유지보수 • 눈에 보이는 모든 부품은 정기적으로 손상 여부를 점검하고, 조작요소가 문제 없이 작동하는지 점검하십시 오. 손상되었거나 기능 장애가 있는 경우에는 제품을 작동하지 마십시오. 즉시 Hilti 서비스 센터에 제품 수리 • 를 의뢰하십시오. • 관리 및 수리 작업 후 모든 보호장치를 가져와 기능에 이상이 없는지 점검하십시오.
Page 192
▶ 제품 및 배터리를 사용하기 전에 그리고 장시간 보관한 후에는 항상 손상 여부를 점검하십시오. 고장진단 문제 발생 시 도움말 본 도표에 제시되어 있지 않거나 스스로 해결할 수 없는 문제가 발생한 경우 Hilti 서비스 센터에 문의해 주십 시오. 로타리 함마 드릴이 작동되지 않습니다.
Page 193
▶ Hilti Store에서 배터리를 폐기하거나 또는 담당 폐기물 처리 업체에 문의하십시오. Hilti 제품은 대부분 재사용이 가능한 소재로 제작되었습니다. 재활용을 위해 개별 부품을 분리하여 주십시 오. Hilti는 대부분의 국가에서 재활용을 위해 노후기기를 수거해 갑니다. Hilti 고객 서비스 센터 또는 판매 상 담자에게 문의하십시오.
