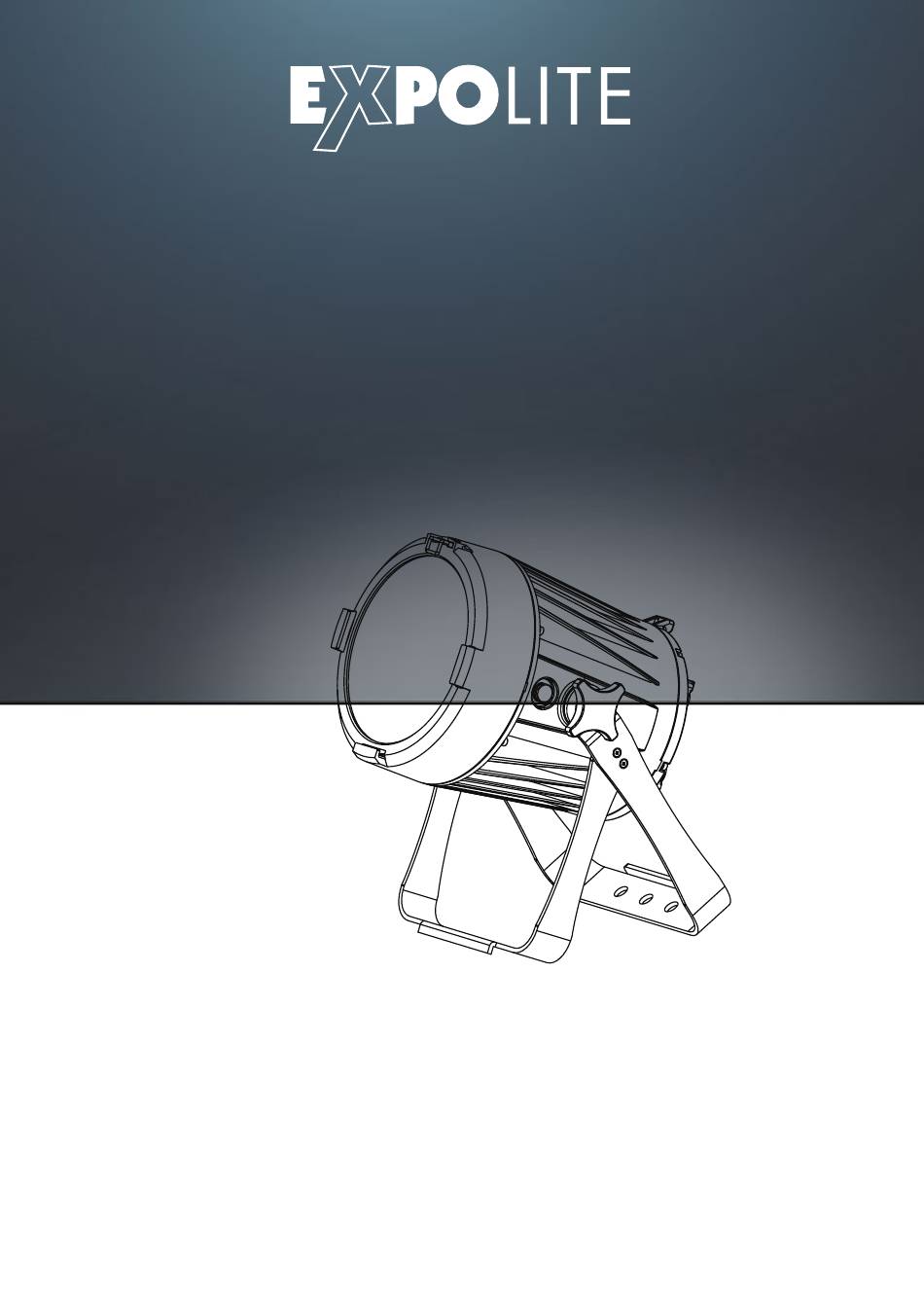

TOURLED MC120
01
BEDIENUNGSANLEITUNG
FÜR LED25110
TOURLED MC120
USER MANUAL
FOR LED25110

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TOURLED MC120 and is the answer not in the manual?

Questions and answers

Summary of Contents for Expolite TOURLED MC120

  • Page 1 TOURLED MC120 BEDIENUNGSANLEITUNG FÜR LED25110 TOURLED MC120 USER MANUAL FOR LED25110...
  • Page 2: Technische Daten

    PRODUKTEIGENSCHAFTEN TECHNISCHE DATEN Spannung 100-240V AC @ 50/60Hz Leistungsaufnahme 130 Watt 3 x 4in1 RGBW 40W Zoom 4,5° - 36° Betriebstemperatur -20° - 45°C Gehäuse Aluminium Druckguss Schutzklasse IP 65 Breite 376 mm Tiefe 274 mm Höhe 210 mm Gewicht 7,30 kg 274 mm 274 mm...
  • Page 3 SICHERHEITSHINWEISE LESEN SIE VOR DER INBETRIEBNAHME IMMER DIE BEDIENUNGS- ANLEITUNG. STELLEN SIE SICHER, DASS DER AM GERÄT ANGEGE- BENE WERT FÜR DIE NETZSPANNUNG DEM DER VERSORGUNGS- SPANNUNG VOR ORT ENTSPRICHT. Dieses Produkt darf nur von qualifiziertem Fachpersonal installiert werden. Arbeiten am Gerät dürfen nur von qualifizierten Servicekräften vorgenommen werden.
  • Page 4 SCHUTZ GEGEN FREMDKÖRPER UND WASSER Für Geräte mit Schutz gegen Fremdkörper und Wasser nach IP-Code Die Schutzart eines Gerätes wird anhand genormter Prüfverfahren festgestellt. Zur Einordnung der Schutzart wird der IP-Code be- nutzt. Dieser setzt sich aus den Buchstaben IP und zwei Kennzif- fern zusammen.
  • Page 5 TEMPORÄRER BETRIEB Grundsätzlich ist Veranstaltungsequipment immer für den vorübergehenden Einsatz konzipiert, der einer repräsentativen Anwendung für Eventbeleuchtung entspricht. Hierzu zählen Kon- zerte, Festivals, Einsätze in Spielstätten wie Theatern, Clubs und Diskotheken oder vergleichbare Venues. Ein Dauerbetrieb, besonders unter Außenbedingungen oder eine dauerhafte bauliche Anbringung im Außenbereich kann zu Einschränkungen in der Funktion sowie vorzeitiger Ermüdung der Dichtungen, Kabel und Oberflächenbeschichtung führen.
  • Page 6: Installation

    INSTALLATION BEFESTIGUNG HÄNGEND: Das Gerät kann an dem Haltebügel hängend montiert werden. Hierzu muss eine geeignete Befestigung wie eine Traversenschelle benutzt werden. Bitte achten Sie auf geltende Vorschriften zur Sicherung wie das Anschlagen eines Sicherungsseiles. STEHEND: Das Gerät kann durch aufklappen des Bügels sicher aufgestellt werden.
  • Page 7: Bedienung

    DISPLAYMENÜ BEDIENUNG Menu: Weiter zum nächsten Menü. Enter: Auswahl des aktuellen Punktes. Down: Scrollen durch das Menü oder senken von Werten Scrollen durch das Menü oder erhöhen von Werten. MENÜSTRUKTUR STATIC R. ( 0-255) MENÜ GREEN G. ( 0-255) BLUE B.
  • Page 8 SETTING SEND UPLOAD **** **** RESET RESET **** COLOR DIMMER DIM 1 DIM 2 DIM 3 DIM 4 SAVE DMX ERROR BLACK 600 HZ 1200 HZ 2000 HZ 2400 HZ 6000 HZ 25000 HZ 3200 K FULL POWER CCT 4200 K 5600 K NORMAL CALIB.
  • Page 9: Run Mode

    DMX512 ADRESSE Im Menü ADDRESS wird die DMX-Startadresse des Gerätes eingestellt. MENÜ ADRESS 0-512 ABSPIELEN DER AUTOMATIK PROGRAMME Im Menü AUTO PROGRAM werden die 10 vorgegebenen Auto-Pro- gramme sowie die 10 editierbaren Benutzerdefinierten Program- me aktiviert. Für Benutzerdefinierte Programme PR01- PR10 siehe auch EDIT. MENÜ...
  • Page 10: Dmx Personality

    DMX PERSONALITY Im Menü PERSONALITY wird die gewünschte DMX-Kanalbelegung eingestellt. MENÜ PERSONALITY HSIC TOUR TR16 EDITIEREN BENUTZERDEFINIERTER PROGRAMME Schrittweise Programmierung des Custom-Stand-Alone Program- mes bis zu 30 Steps. HINWEIS: Für weniger als 30 Schritte muss die Time des letzten Schrittes auf 0 gesetzt werden. Beispiel für Time-Settings eines Stand-Alone Programmes mit 3 Schritten Step 1 Time = 4...
  • Page 11 GERÄTEEINSTELLUNGEN Im Menü SETTING werden Geräteeinstellungen vorgenommen.. Mit UPLOAD werden die Einstellungen an verbundene SLAVE Geräte übertragen. RESET stellt die Werkseinstellungen wieder her. HINWEIS: UC\RGBW\CALIB.C können nicht reseted werden. COLOR aktiviert oder deaktiviert die Farbkalibrierung. Wenn RGBW ausgewählt ist, wird bei RGB = 255,255,255 die kalibirierte Farbe dargestellt.
  • Page 12 3.10 PASSWORTSCHUTZ Im Menü unter KEY wird eingestellt, ob eine Passworteingabe für Menüänderungen abgefragt wird. Bei ON sperrt sich das Menü nach 30 Sekunden oder beim Einschalten des Gerätes. HINWEIS: Das werkseitige Passwort lautet UP+DOWN+UP+DOWN+ENTER MENÜ 3.11 BALANCE UND KORREKTUREINSTELLUNGEN IM DISPLAYMENÜ...
  • Page 13 STEUERUNG MIT DMX512 KONTROLLER KANALBELEGUNG Dieses Produkt hat verschiedene DMX-Modi (siehe Personality). HSIC DMX KANAL WERT FUNKTION 0ó255 INTENSITY 0ó255 0ó255 HUE FINE 0ó255 SATURATION 0ó10 NO FUNCTION 11ó30 2700K 31ó50 3000K 51ó70 3200K 71ó90 3500K 91ó110 4000K 4200K 111ó130 131ó150 4500K 151ó170...
  • Page 14 DMX KANAL WERT FUNKTION 0ó255 MASTER DIMMER 0ó255 GREEN 0ó255 0ó255 BLUE WHITE 0ó255 STROBE 0ó9 NO FUNCTION 10ó99 STROBE FROM SLOW TO FAST 0 - 25Hz 100ó109 NO FUNCTION 110ó179 LIGHTNING STROBE NO FUNCTION 180ó189 190ó255 RANDOM SROBE ZOOM 0ó255 0ó200 NO FUNCTION...
  • Page 15 TOUR DMX KANAL WERT FUNKTION 0ó255 MASTER DIMMER 0ó255 GREEN 0ó255 0ó255 BLUE WHITE 0ó255 COLOR MARCOS 0ó10 NO FUNCTION 11ó30 RED 100%GREEN UP / BLUE 0% 31ó50 RED DOWN / GREEN 100% / BLUE 0% 51ó70 RED 0% / GREEN 100% / BLUE UP RED 0% / GREEN DOWN / BLUE 100% 71ó90 91ó110...
  • Page 16 DMX KANAL WERT FUNKTION AUTO NO FUNCTION 0ó40 41ó50 ATUO1 51ó60 ATUO2 61ó70 ATUO3 71ó80 ATUO4 ATUO5 81ó90 91ó100 ATUO6 101ó110 ATUO7 111ó120 ATUO8 121ó130 ATUO9 ATUO10 131ó140 141ó150 PROGRAM1 151ó160 PROGRAM2 161ó170 PROGRAM3 171ó180 PROGRAM4 PROGRAM5 181ó190 191ó200 PROGRAM6 201ó210 PROGRAM7 211ó220...
  • Page 17 TR16 DMX KANAL WERT FUNKTION 0ó255 MASTER DIMMER 0ó255 MASTER DIMMER FINE 0ó255 0ó255 RED FINE GREEN 0ó255 GREEN FINE 0ó255 0ó255 BLUE BLUE FINE 0ó255 0ó255 WHITE 0ó255 WHITE FINE COLOR MARCOS 0ó10 NO FUNCTION 11ó30 RED 100% / GREEN UP / BLUE 0% RED DOWN / GREEN 100% / BLUE 0% 31ó50 51ó70...
  • Page 18 DMX KANAL WERT FUNKTION AUTO NO FUNCTION 0ó40 41ó50 ATUO1 51ó60 ATUO2 61ó70 ATUO3 71ó80 ATUO4 ATUO5 81ó90 91ó100 ATUO6 101ó110 ATUO7 111ó120 ATUO8 121ó130 ATUO9 ATUO10 131ó140 141ó150 PROGRAM1 151ó160 PROGRAM2 161ó170 PROGRAM3 171ó180 PROGRAM4 PROGRAM5 181ó190 191ó200 PROGRAM6 201ó210 PROGRAM7 211ó220...
  • Page 19: Product Specifications

    PRODUCT SPECIFICATIONS TECHNICAL SPECIFICATION voltage 100-240V AC @ 50/60Hz power consumption 130 Watt 3 x 4in1 RGBW 40W zoom 4,5° - 36° operation temperature -20° - 45°C housing aluminium die-cast protection class IP 65 width 376 mm depth 274 mm height 210 mm weight...
  • Page 20: Safety Warning

    SAFETY WARNING This product must be installed by a qualified professional. All maintenance must be carried out by a qualified electrician. A minimum distance of 0.5 m must be maintained between the equipment and a combustible surface. The product must always be operated in a well ventilated area. DO NOT stare directly into the LED light source.
  • Page 21: Protection Against Solids And Water

    PROTECTION AGAINST SOLIDS AND WATER Only for IP-rated fixtures The protection level of a housing is set by apllied standards. For classification there is used the IP-Code. It contains the declaration „IP“ and two following numbers. The first number charaterises the protection against harmful effects of solids, the second is rating the waterprotection.
  • Page 22 TEMPORARY USE Eventequipment is designed for temporary use. This are typical purpose as concerts, festivals, theatre, clubs and disco use and referable venues. Longterm use, specially under outdoorconditions and fixed out- door installation can bring damage in aging materials and affect the coated surface.
  • Page 23: Power Connections

    INSTALLATION MOUNTING HANGING:The fixture can be mounted in a hanging position using the supporting bracket. The bracket should be secured to the mounting truss or struc- ture using a standard mount- ing clamp. Please note that when hanging the unit a safety cable should also be used.
  • Page 24: Display Panel Operation

    DISPLAY PANEL OPERATION DISPLAY OPERATION Menu: back Enter: enter Down: down MENU MAP STATIC R. ( 0-255) MENU GREEN G. ( 0-255) BLUE B. ( 0-255) WHITE W. ( 0-255) ZOOM Z. ( 0-255) STROBE S. ( 0-255) ADRESS 0-512 AUTOPROGR.
  • Page 25: Edit Static Colour

    SETTING SEND UPLOAD **** **** RESET RESET **** COLOR DIMMER DIM 1 DIM 2 DIM 3 DIM 4 SAVE DMX ERROR BLACK 600 HZ 1200 HZ 2000 HZ 2400 HZ 6000 HZ 25000 HZ 3200 K FULL POWER CCT 4200 K 5600 K NORMAL CALIB.
  • Page 26: Dmx512 Settings

    DMX512 SETTINGS Enter the ADDRESS mode to set the DMX ADDRESS. MENU ADRESS 0-512 ACTIVATING AUTO PROGRAMS Select the target AUTO PROGRAM program and press ENTER. Programs AUTO.01 to AUTO.10 are fully pre-programmed and will not be altered by changes in EDIT mode. Programs PR.01 to PR.10 are fully pre-programmed and can be edited in EDIT mode.
  • Page 27: Editing Custom Programs

    PERSONALITY Enter the PERSONALITY mode to select DMX mode: HSIC\SSP\ TOUR\TR16. INTRODUCTION FOR HSIC: HUE: colorful present (red, orange, yellow, green,cyan, blue, magentacolor changeable) HUE FINE: FINE DIMMING WHEN CHOOSE A COLOR SATURATION: adjust saturation when choose a color INTENSITY: adjust intensity for chosen color CCT: choose needed color temperature (2700 K / 3000 K / 3200 K) MENU PERSONALITY...
  • Page 28 GERÄTEEINSTELLUNGEN 3.10 SETTING..this menu allows the user to adjust key operation settings for this fixture. Select UPLOAD to upload the custom programs from the current MAS- TER unit to the SLAVE units. In order to reset custom modes to default values select RESET NOTE: UC\RGBW\CALIB.C can´t reset COLOR is for activate/unactivate the color calibration functions.
  • Page 29: Activate The Password

    3.11 ACTIVATE THE PASSWORD Enter the¡KEY¡mode to select whether the access password is on or off. When the fixture is set as PASS ¡ON¡, after 30 seconds or turn on the fixture next time, the fixture will need an access password to enter the display menu control.
  • Page 30: Using A Dmx512 Controller

    USING A DMX512 CONTROLLER CHANNEL ASSIGNMENT This product have four DMX512 channel configuration. HSIC DMX CHANNEL VALUE FUNCTION 0ó255 INTENSITY 0ó255 0ó255 HUE FINE 0ó255 SATURATION 0ó10 NO FUNCTION 11ó30 2700K 31ó50 3000K 51ó70 3200K 71ó90 3500K 91ó110 4000K 4200K 111ó130 131ó150 4500K...
  • Page 31 DMX CHANNEL VALUE FUNCTION 0ó255 MASTER DIMMER 0ó255 GREEN 0ó255 0ó255 BLUE WHITE 0ó255 STROBE 0ó9 NO FUNCTION 10ó99 STROBE FROM SLOW TO FAST 0 - 25Hz 100ó109 NO FUNCTION 110ó179 LIGHTNING STROBE NO FUNCTION 180ó189 190ó255 RANDOM SROBE ZOOM 0ó255 0ó200 NO FUNCTION...
  • Page 32 TOUR DMX CHANNEL VALUE FUNCTION 0ó255 MASTER DIMMER 0ó255 GREEN 0ó255 0ó255 BLUE WHITE 0ó255 COLOR MARCOS 0ó10 NO FUNCTION 11ó30 RED 100%GREEN UP / BLUE 0% 31ó50 RED DOWN / GREEN 100% / BLUE 0% 51ó70 RED 0% / GREEN 100% / BLUE UP RED 0% / GREEN DOWN / BLUE 100% 71ó90 91ó110...
  • Page 33 DMX CHANNEL VALUE FUNCTION AUTO NO FUNCTION 0ó40 41ó50 ATUO1 51ó60 ATUO2 61ó70 ATUO3 71ó80 ATUO4 ATUO5 81ó90 91ó100 ATUO6 101ó110 ATUO7 111ó120 ATUO8 121ó130 ATUO9 ATUO10 131ó140 141ó150 PROGRAM1 151ó160 PROGRAM2 161ó170 PROGRAM3 171ó180 PROGRAM4 PROGRAM5 181ó190 191ó200 PROGRAM6 201ó210 PROGRAM7 211ó220...
  • Page 34 TR16 DMX CHANNEL VALUE FUNCTION 0ó255 MASTER DIMMER 0ó255 MASTER DIMMER FINE 0ó255 0ó255 RED FINE GREEN 0ó255 GREEN FINE 0ó255 0ó255 BLUE BLUE FINE 0ó255 0ó255 WHITE 0ó255 WHITE FINE COLOR MARCOS 0ó10 NO FUNCTION 11ó30 RED 100% / GREEN UP / BLUE 0% RED DOWN / GREEN 100% / BLUE 0% 31ó50 51ó70...
  • Page 35 DMX CHANNEL VALUE FUNCTION AUTO NO FUNCTION 0ó40 41ó50 ATUO1 51ó60 ATUO2 61ó70 ATUO3 71ó80 ATUO4 ATUO5 81ó90 91ó100 ATUO6 101ó110 ATUO7 111ó120 ATUO8 121ó130 ATUO9 ATUO10 131ó140 141ó150 PROGRAM1 151ó160 PROGRAM2 161ó170 PROGRAM3 171ó180 PROGRAM4 PROGRAM5 181ó190 191ó200 PROGRAM6 201ó210 PROGRAM7 211ó220...
  • Page 36 WWW.EXPOLITE-LED.DE...
