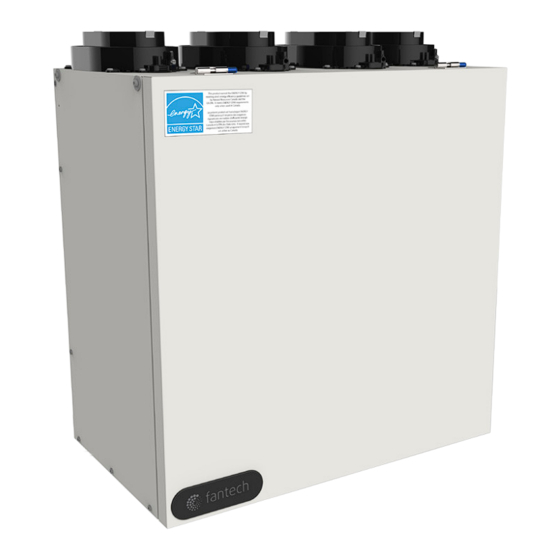

VHR120R
Heat Recovery Ventilators
Your ventilation system should be installed in conformance with the appropriate provincial requirements or, in the absence of
such requirements, with the current edition of the National Building Code, and / or ASHRAE's "Good Engineering Practices".
United States
10048 Industrial Blvd., Lenexa, KS, 66215
Tel.: 800.747.1762 • Fax: 800.487.9915
Canada
50 Kanalflakt Way, Bouctouche, NB, E4S 3M5
Tel.: 800.565.3548 • Fax: 877.747.8116
Fantech reserves the right to modify, at any time and without notice, any or all of its products' features, designs,
components and specifications to maintain their technological leadership position.
Please visit our website www.fantech.net for more detailed technical information.
Installation Manual
Item #: 422961
Rev Date: 2018-02-06
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for SystemAir fantech VHR120R
Summary of Contents for SystemAir fantech VHR120R
- Page 1 Item #: 422961 Rev Date: 2018-02-06 Installation Manual VHR120R Heat Recovery Ventilators Your ventilation system should be installed in conformance with the appropriate provincial requirements or, in the absence of such requirements, with the current edition of the National Building Code, and / or ASHRAE’s “Good Engineering Practices”. United States 10048 Industrial Blvd., Lenexa, KS, 66215 Tel.: 800.747.1762 •...
- Page 2 Note Warning/ Information Technical Practical tip Important information note PLEASE READ THIS MANUAL BEFORE INSTALLING UNIT For residential use only Before installation careful consideration must be given to how this system will operate if connected to any other piece of mechanical equipment, i.e. a forced air furnace or air handler operating at a higher static pressure.
-
Page 3: Table Of Contents
TABLE OF CONTENTS DETERMINING YOUR AIRFLOW REQUIREMENT ........... . . 4 INSTALLATION EXAMPLES Fully dedicated system . -
Page 4: Determining Your Airflow Requirement
DETERMINING YOUR AIRFLOW REQUIREMENT Room Count Method Room classification Number of rooms CFM (L/s) CFM Required Master bedroom x 10 L/s (20 CFM) if yes add 10 L/s (20 CFM) Basement yes or no if no = 0 Bedrooms x 5 L/s (10 CFM) Living room x 5 L/s (10 CFM) Others... -
Page 5: Installation Examples
INSTALLATION EXAMPLES Suggested installation for: Example only – duct configuration may differ depending on the model. • Hydronic baseboard • Infloor heating • Electric baseboard • Mini split heat pump Benefits: Provides the best FULLY DEDICATED SYSTEM fresh air distribution in the BEST FOR NEW CONSTRUCTION house;... -
Page 6: Partially Dedicated System
INSTALLATION EXAMPLES (CONT'D) Suggested installation for: • Central furnace (air DIRECT CONNECTION of the FRESH air to living area to the RETURN PLENUM handling unit or central air of the AIR HANDLER (Stale air drawn from key areas of home) conditioners) •... -
Page 7: Simplified Installation
INSTALLATION EXAMPLES (CONT'D) Suggested installation for: • When bathroom and kitchen DIRECT CONNECTION of both the HRV SUPPLY AIR STREAM and EXHAUST AIR STREAM already have local exhaust to the FURNACE COLD AIR RETURN system • May be suitable for SIMPLIFIED INSTALLATION retrofitting (GOOD) - (RETURN/RETURN METHOD) -
Page 8: Exterior Ducting Installation
EXTERIOR DUCTING INSTALLATION WEATHERHOOD LOCATION OUTSIDE CORNER INSIDE CORNER • Decide where your intake and exhaust hoods will be located. 36" (1m) 36” (1m) Locating the Intake Weatherhood • Should be located upstream (if there are prevailing winds) from the 3' (900mm) exhaust outlet. -
Page 9: Interior Ducting Installation
INTERIOR DUCTING INSTALLATION • To maximize airflow through the ductwork system, all ducts should be kept short and have as few bends or elbows as possible. • 45º elbows are preferable to 90º. • Use “Y“ ducts instead of “T” ducts whenever possible. •... -
Page 10: Hrv Installation
HRV INSTALLATION LOCATION The HRV must be located in a conditioned space where it will be possible to conveniently service the unit. Typically the HRV would be located in the mechanical room or an area close to the outside wall where the weatherhoods will be mounted. - Page 11 INSTALLING DRAIN LINE Through normal operation and during its defrost mode, the HRV may produce some condensation. This water should flow into a nearby drain, or be taken away by a condensate pump. The HRV and all condensate lines must be installed in a space where the temperature is maintained above the freezing point. A “P”...
-
Page 12: Airflow Adjustment & Balancing
AIRFLOW ADJUSTMENT & BALANCING BALANCING THE AIRFLOWS IS CRUCIAL TO ENSURE OPTIMAL OPERATION OF THE UNIT. IF THE AIRFLOW IS NOT PROPERLY BALANCED, THE FOLLOWING ISSUES MAY OCCUR: • SIGNIFICANT POSITIVE OR NEGATIVE PRESSURE INSIDE THE HOUSE • UNIT’S EFFICIENCY MAY BE NEGATIVELY AFFECTED •... -
Page 13: Balancing Steps
BALANCING STEPS Use balancing chart located on the BALANCING CHART (example only) door of the HRV Airflow Normal Speed Reduced Speed ∆In W.G. ∆In W.G. STEP #1: Identify the desired airflow using the provided chart. From ∆Pa ∆Pa Pressure reading Pressure reading the desired airflow (left column) identify the pressure reading 0.36... -
Page 14: Low Voltage Control Systems
Low Voltage Control Systems * Please see instruction manuals for individual controls for proper wiring and set up of control systems. CENTRAL CONTROLS These control options can only be used individually Ensure that unit is not CONTROLS FEATURES CONNECT TO plugged when connecting ECO-Touch®... -
Page 15: Wiring Diagram
WIRING DIAGRAM HIGH... - Page 16 WIRING DIAGRAM (CONT'D) WIRING DIAGRAM TO Standard Accessory Control Contact Standard Furnace Interlock Wiring FURNACE THERMOSTAT TERMINALS FOUR WIRE TWO WIRE heating only FOR A FURNACE CONNECTION TO A COOLING SYSTEM: On some newer furnaces and older FURNACE thermostats, energizing the R and 24-VOLT TERMINAL BLOCK G terminal at the furnace has the...
-
Page 17: Troubleshooting
TROUBLESHOOTING Problem Causes Solutions Air is too dry Dehumidistat control is set too low Increase the desired level of humidity. Change ventilation mode from continuous mode to standby. HRV out of balance Have contractor balance HRV airflows Air is too humid Dehumidistat control is set too high Reduce the desired level of humidity. -
Page 18: Hrv Maintenance Chart
HRV MAINTENANCE CHART Limited Warranty • The Heat recovery aluminum core has a Limited Lifetime Warranty. Maintenance Required Recommended Frequency Date Maintenance Performed Check and Clean Filters Every 3 months or if • The warranty is limited to 5 years on parts and 7 years on fans from the dirty date of purchase, including parts... - Page 19 No. d'article # 422961 Date de révision: 2018-0-06 Manuel d'installation VHR120R Ventilateur récupérateur de chaleur Votre système de ventilation doit être installé conformément aux exigences de la province où vous habitez ou, à défaut de telles exigences, conformément à l’édition actuelle du Code national du bâtiment du Canada ou aux « méthodes d’ingénierie appropriées »...
- Page 20 Note Avertissement/ Information Information Conseil Note importante technique pratique VEUILLEZ LIRE LE MANUEL AVANT D’INSTALLER L’APPAREIL À fin d’installation résidentielle seulement Avant de procéder à l’installation, examinez avec soin la façon dont le système fonctionnera s’il est relié à tout autre appareil mécanique, notamment une fournaise à...
- Page 21 TABLE DES MATIÈRES DÉTERMINER VOS BESOINS DE VENTILATION ........... . . 22 EXEMPLES D'INSTALLATION Système entièrement spécialisé...
-
Page 22: Déterminer Vos Besoins De Ventilation
DÉTERMINER VOS BESOINS DE VENTILATION Méthode compte de pièces Pi 3 /min (L/s) Liste des pièces Nombre de pièces PCM Required x 10 L/s (20 pi 3 /min) Chambre principale 3 /min Si oui, ajoutez 10 L/s (20 pi Sous-sol oui ou no Sinon = 0 x 5 L/s (10 pi 3 /min) -
Page 23: Exemples D'installation
EXEMPLES D'INSTALLATION Installation suggérée pour: • Plinthe à eau chaude Exemple seulement – la configuration des conduits peut être différente selon le modèle. • Plancher chauffant • Plinthe électriques • Thermopompe mural bibloc Avantages: Fourni la meilleure répartition de l’air frais dans SYSTÈME ENTIÈREMENT SPÉCIALISÉ... -
Page 24: Système Partiellement Spécialisé
EXEMPLES D'INSTALLATION (SUITE) Installation suggérée pour: • Fournaise centrale (unité RACCORDEMENT DIRECT du FLUX D’AIR D’APPROVISIONNEMENT à la BOUCHE DE REPRISE de traitement d’air, air D’AIR DE LA FOURNAISE climatisé central) (L’air vicié est aspiré à partir des endroits clés de la maison.) •... -
Page 25: Installation Simplifiée
EXEMPLES D'INSTALLATION (SUITE) Installation suggérée pour: • Lorsque la salle de bain RACCORDEMENT DIRECT du FLUX D’AIR D’APPROVISIONNEMENT et du FLUX D’AIR ÉVACUÉ DU VRC et la cuisine ont déjà un à la BOUCHE D’AIR DE LA FOURNAISE système d’échappement •... -
Page 26: Installation Des Conduits Extérieurs
INSTALLATION DES CONDUITS EXTÉRIEURS EMPLACEMENT DES HOTTES Coin extéreur Coin intérieur OUTSIDE CORNER INSIDE CORNER • Décidez de l’emplacement des hottes d’aspiration et d’évacuation. 36po (1m) 36po (1m) 36" (1m) 36” (1m) Emplacement de la hotte d’aspiration • Doit être située en amont de la sortie d’évacuation (en présence de vents 3 pi (900 mm) dominants). -
Page 27: Installation Des Conduits Intérieurs
INSTALLATION DES CONDUITS INTÉRIEURS • Pour maximiser le débit d’air dans le réseau de conduits, assurez-vous que tous les conduits sont le plus court et le plus droit possible. • Il est préférable d’utiliser des coudes de 45 degrés plutôt que des coudes de 90 degrés. -
Page 28: Installation Du Vrc
INSTALLATION EMPLACEMENT Le VRC doit être situé dans un endroit chauffé où il sera possible d’en effectuer l'entretient convenablement. Généralement, le VRC doit être situé dans la chambre des appareils mécaniques ou à proximité. S’il n’y a pas de sous-sol ou si le sous-sol ne convient pas, il est possible d’installer l’appareil dans la lingerie ou dans la buanderie. Installation dans un grenier doit remplir les conditions suivantes: •... - Page 29 INSTALLATION DU TUYAU D'ÉCOULEMENT En mode normal ainsi qu’au cours du cycle de dégivrage, le VRC peut produire de la condensation. L’eau de condensation doit d’écouler vers le drain avoisinant ou être aspirée par une pompe à condensat. Le VRC et toutes les canalisations de condensats doivent être installés dans un endroit où la température ambiante est maintenue au-dessus du point de congélation.
-
Page 30: Équilibrage Du Débit D'air
ÉQUILIBRAGE DU DÉBIT D’AIR SI LES FLUX D’AIR DE L’APPAREIL NE SONT PAS CORRECTEMENT ÉQUILIBRÉS… • L’EFFICACITÉ DE L’APPAREIL PEUT ÊTRE RÉDUITE. • DES DOMMAGES AU NOYAU DE RÉTABLISSEMENT DE LA CHALEUR PEUVENT SURVENIR. • UN REFOULEMENT DE L’AIR DANS VOS APPAREILS DE CHAUFFAGE À COMBUSTION •... -
Page 31: Étapes De Balancement
ÉTAPES DE BALANCEMENT Utilisez la charte de balancement CHARTE DE BALANCEMENT (exemple seulement) localisée sur la porte du VHC Débit d'air Vitesse normale Vitesse réduite Étape 1: Identifiez le débit d’air désiré en vous référent à la charte ∆In W.G. ∆In W.G. -
Page 32: Systèmes De Contrôle À Basse Tension
SYSTÈME DE CONTRÔLE À BASSE TENSION * Veuillez voir les instructions individuelles des contrôles pour le câblage et la mise en pièce appropriée. CONTRÔLES CENTRALS Ces options de contrôle peuvent seulement être utilisé individuellement Assurez-vous que CONTRÔLE CARACTÉRISTIQUES CONNEXION À l'appareil n'est pas ECO-Touch®... -
Page 33: Shémas Électriques
SCHÉMAS ÉLECTRONIQUES HIGH... - Page 34 SCHÉMAS ÉLECTRONIQUES (SUITE) CONNEXION ÉLECTRIQUE Câblage standard de synchronisation avec une fournaise Standard Furnace Interlock Wiring À UNE FOURNAISE BORNES DU THERMOSTAT TERMINALS TERMINALS FOUR QUATRE FILS WIRE DEUX FILS TWO WIRE chauffage seulement heating only DANS LE CAS D'UNE FOURNAISE RACCORDÉE À...
-
Page 35: Dépannage
DÉPANNAGE Problème Causes Solutions L’air est trop sec – Le déshumidistat est réglé trop bas – Augmentez le niveau voulu d’humidité. Faites passer le mode de ventilation de « continu » à « attente ». – Le VRC est déséquilibré –... -
Page 36: Tableau D'entretien Du Vrc
TABLEAU D'ENTRETIEN DU VRC La meilleure garantie limitée sur le marché • La meilleure garantie limitée sur le Entretien requis Fréquence recommandée Date de l'entretien marché. Vérifiez et nettoyez les à chaque 3 mois, ou s'ils • Le noyau récupérateur de chaleur filtres sont sales en aluminium bénéfice d'une... -
Page 37: Parts List
PARTS LIST • LISTE DES COMPOSANTES VHR120R BOM # Description (95761) R2E 175 Radical, Rep. Kit 427638 Filter, VHR120R, MERV1,Rep.Kit 426461 Counterflow core REK+23-315-22 414498 Filter,VHR120R,MERV13,Rep.Kit 426462 Capacitors 8uF 411222 Kit,PCB Replacement,Board,AC* 422677 Door Switch 410867 Auto-Transformer 411963 Control Switch 410213 Kit Drain Plug 40315... - Page 38 NOTES...
- Page 39 NOTES...
- Page 40 Fantech reserves the right to make technical changes. Fantech se réserve le droit de faire des changements tech- For updated documentation please refer to www.fantech.net niques. Pour de la documentation à jour, s'il vous plaît se référer au www.fantech.net Fantech®...
