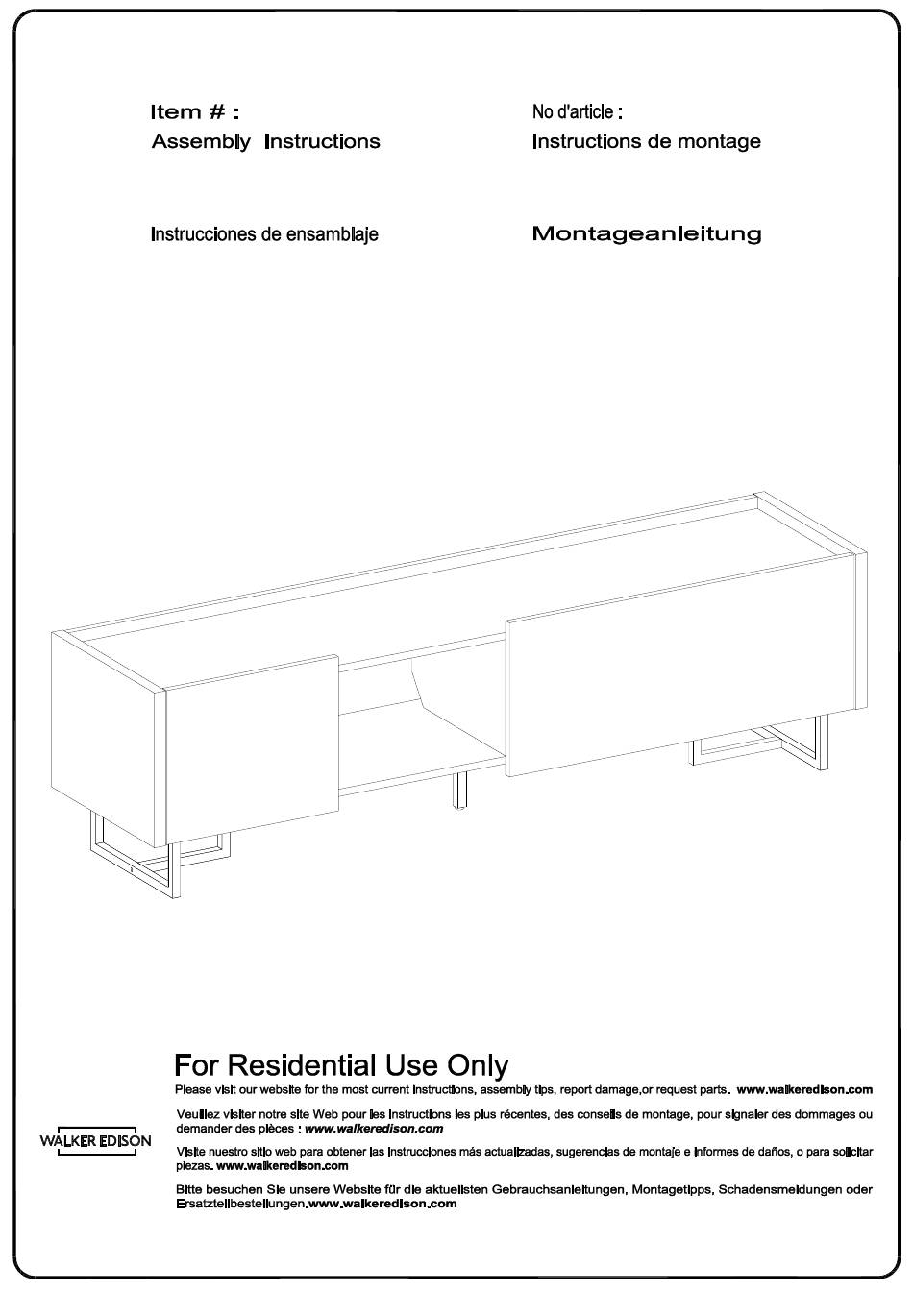

  • Page 1 ARWM3F ARWM3F Ítem N.°: Artikel# : ARWM3F ARWM3F Revised 23/05/2022(L) © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.

  • Page 2: General Assembly Guidelines

    Concealed hinges are three-way adjustable. Horizontal In-and-Out Vertical by screw adjustment by loosening the hinge-arm Via slots in the mounting mounting screw or via cam plate or via cam adjustment adjustment (EN) © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 3 Par les fentes dans la plaque en desserrant le bras de la de montage ou par réglage de charnière vis de montage verrou à came ou par réglage de verrou à came (FR) © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 4 (ESP) © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 5 Vertical durch eine Schraubenverstellung durch das Lösen des Scharnierarms Über die Schlitze in der Halterungsplatte oder durch eine Befestigungsschraube oder über Nockenverstellung oder über einen Nocken Einstellung (DE) © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.

  • Page 6: Lista De Piezas

    Lista de piezas © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.

  • Page 7: Liste Du Matériel

    Screw Tornillo Schraube Ø6x28mm Bolt Boulon Perno Bolzen Ø6x12mm Bolt Boulon Perno Bolzen Hex key Clé hexagonale Llave hexagonal Inbusschlüssel Magnetic touch Contact magnétique Toque magnético Den Magnetschnäpper © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 8 Support Soporte Halterung Pressure bar Barre de pression Barra de presión Druckstange Pressure bar chassis Châssis de la barre de pression Chasis de la barra de presión Druckstangengehäuse © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 9 Las cantidades de materiales antes mencionadas son necesarias para el ensamblaje apropiado.Se podrían incluir algunas piezas de materiales adicionales. Für die ordnungsgemäße Montage sind die oben aufgeführten Mengen der jeweiligen Beschlägen erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 10 (B ) in das Teil (5) durch den Kreuzschlitzschraubendreher von Philips, und befestigen Sie die Halterung (R) an das Teil (2) mit der Schraube (Q) durch den Kreuzschlitzschraubendreher von Philips gemäß Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.10...
  • Page 11 Halterung (R) mit der Schraube (Q); befestigen Sie dann den Magnetschnäpper (J) an das Teil (1) mit der Schraube (K) durch den Kreuzschlitzschraubendreher von Philips gemäß Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.11...
  • Page 12 (B ) in das Teil (3,7) durch den Kreuzschlitzschraubendreher von Philips, und befestigen Sie das Druckstangenchassis (U) an das Teil (6,7) mit der Schraube (V) durch den Kreuzschlitzschraubendreher von Philips gemäß Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.12...
  • Page 13 Befestigen Sie das Teil (6) an das Teil (1), und sichern Sie das Teil (6) an das Teil (1) mit der Zylindermutter (C) durch den Kopfschraubendreher von Philips gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.13...
  • Page 14 Befestigen Sie das Teil (4) an das Teil (1), und sichern Sie das Teil (4) an das Teil (1) mit der Zylindermutter (C) durch den Kopfschraubendreher von Philips gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.14...
  • Page 15 Use el tornillo (E) para fijar la parte (2) a la parte (4,6) con la llave hexagonal (H) según el diagrama. (DE) Befestigen Sie das Teil (2) an das Teil (4,6) mit der Schraube (E) durch den Inbusschlüssel (H) gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.15...
  • Page 16 Befestigen Sie das Teil (5) an das Teil (1,2,4,6), und befestigen Sie das Teil (5) an das Teil (1,2,4,6) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.16...
  • Page 17 Befestigen Sie das Teil (7) an das Teil (1,2,5), und befestigen Sie das Teil (7) an das Teil (1,2,5) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.17...
  • Page 18 Befestigen Sie das Teil (3) an das Teil (1,2,5), und befestigen Sie das Teil (3) an das Teil (1,2,5) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.18...
  • Page 19 Philips según el diagrama. (DE) Befestigen Sie die Halterung (R) auf dem Teil (1,2) an das Teil (3) mit der Schraube (Q) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.19...
  • Page 20 Philips según el diagrama. (DE) Befestigen Sie die Halterung (R) auf dem Teil (1,2) an das Teil (7) mit der Schraube (Q) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.20...
  • Page 21 Use el perno (F) para unir la parte (10) a la parte (11) con la llave hexagonal (H) según el diagrama. (DE) Befestigen Sie das Teil (10) an das Teil (11) mit dem Bolzen (F) durch den Inbusschlüssel (H) gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.21...
  • Page 22 Use el perno (G) para unir la parte (10,11,12) a la parte (2) con la llave hexagonal (H) según el diagrama. (DE) Befestigen Sie das Teil (10,11,12) an das Teil (2) mit dem Bolzen (G) durch den Sechskantschlüssel (H) gemäß der Abbildung . © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.22...
  • Page 23 Placez l'autocollant (D,W) pour couvrir les trous conformément au schéma. (ESP) Coloque la pegatina (D,W) para cubrir los agujeros según el diagrama. (DE) Platzieren Sie den Aufkleber (D,W) auf die Bohrungen gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.23...
  • Page 24 Philips mit der Schraube (Q). Befestigen Sie den Bolzen (L) in das Teil (9) durch den Kreuzschlitzschraubendreher von Philips, befestigen Sie dann das Druckstangengehäuse (T) an das Teil (9) mit der Schraube (V) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.24...
  • Page 25 Use el tornillo (Q) para fijar la bisagra (P) a la parte (2) con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Sie das Scharnier (P) an das Teil (2) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (Q) gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.25...
  • Page 26 Nehmen Sie das Teil (9); Drücken Sie die Druckstange (S), um das Druckstangengehäuse (T,U) anzupassen; und öffnen und schließen Sie die Tür wie in der Abbildung gezeigt. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.26...
  • Page 27 Nehmen Sie das Teil (9); Drücken Sie die Druckstange (S), um das Druckstangengehäuse (T,U) anzupassen; und öffnen und schließen Sie die Tür wie in der Abbildung gezeigt. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.27...
  • Page 28 Philips según el diagrama. (DE) Befestigen Sie das Europa-Scharnier (M) an das Teil (8) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (N) gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.28...
  • Page 29 Philips según el diagrama. (DE) Befestigen Sie das Europa-Scharnier (M) auf dem Teil (8) an das Teil (3) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (N) gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.29...
  • Page 30 (DE) Positionieren Sie die montierte Baueinheit an die gewünschte Stelle. Stellen Sie gegebenenfalls die Bodennivellierungseinrichtung an der Unterseite des Stützbeins, um die Baueinheit auszurichten. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.30...

  • Page 31: Final Assembly
