Walker Edison Brynn BR2DSLNS Manual

Walker Edison Brynn BR2DSLNS Manual

Sloane mid century modern solid wood nightstand
Hide thumbs Also See for Brynn BR2DSLNS:

Advertisement

Quick Links

Download this manual

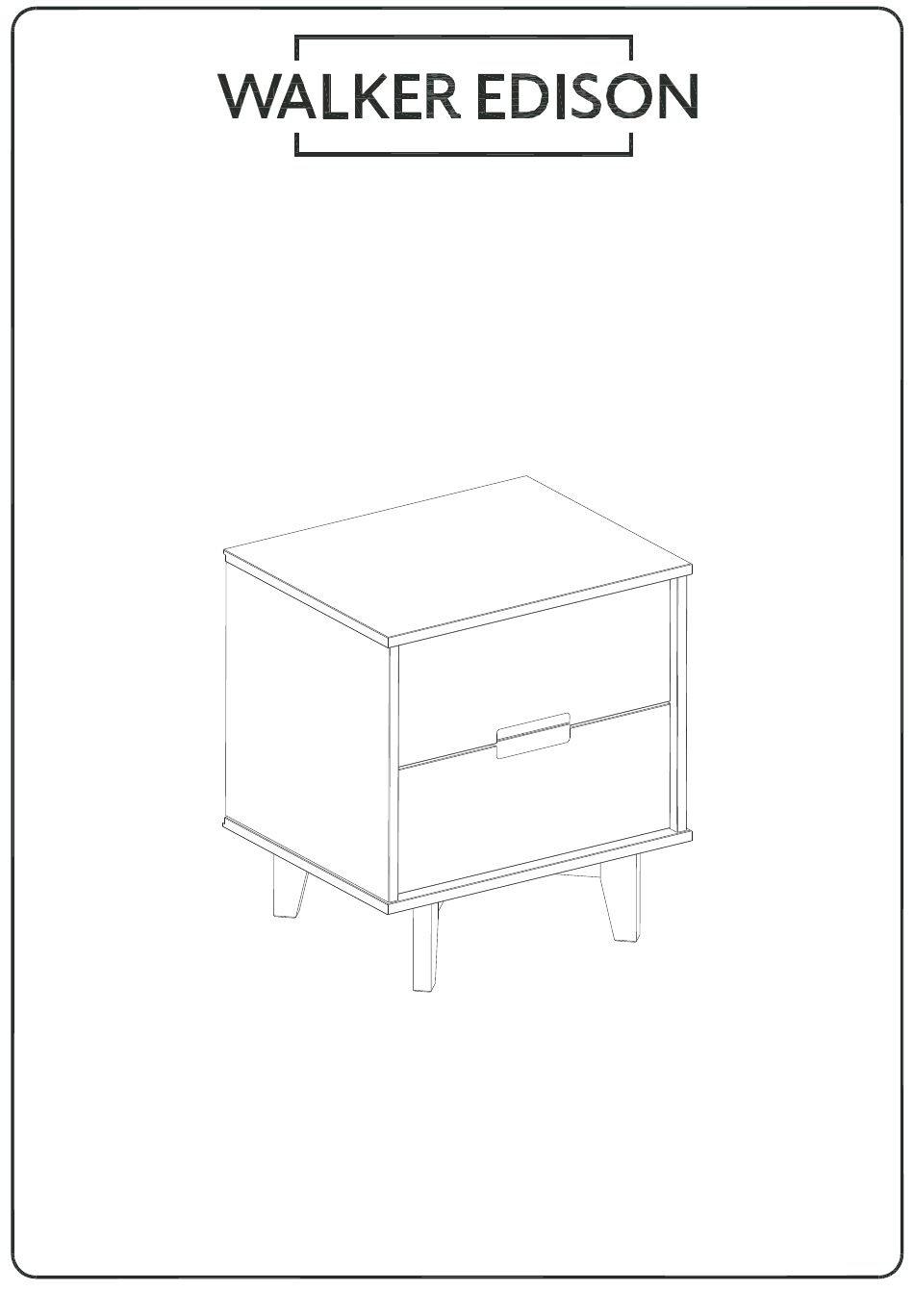

TM
Sloane Mid Century
Modern Solid Wood Nightstand
SKU# BR2DSLNS
LOT:
AAYYWW-XXX
For Residential Use Only
Please visit our website for the most current instructions, assembly tips, report damage, or request parts. www.walkeredison.com
Copyright
2024
by Walker E dison F urniture Co., LLC. All rights reserved .
Revised 12/2024-V5
1
©

Advertisement

loading
Need help?

Need help?

Do you have a question about the Brynn BR2DSLNS and is the answer not in the manual?

Questions and answers

Related Manuals for Walker Edison Brynn BR2DSLNS

Summary of Contents for Walker Edison Brynn BR2DSLNS

  • Page 1 Sloane Mid Century Modern Solid Wood Nightstand SKU# BR2DSLNS LOT: AAYYWW-XXX For Residential Use Only Please visit our website for the most current instructions, assembly tips, report damage, or request parts. www.walkeredison.com Copyright 2024 by Walker E dison F urniture Co., LLC. All rights reserved . Revised 12/2024-V5 ©...
  • Page 2 Time to get started Set up a clean and soft workplace to avoid damage during assembly. You can use the box and internal protections as a cover. It also helps to double-check if you have got all the pieces and parts before diving into the assembly.

  • Page 3: Parts List

    Parts List Part Number Description Quantity Part Number Description Quantity Left Drawer Side Right Rail Foot Drawer Runner Left Rail Foot Drawer Back Back Panel Upper Drawer Front Foot Lower Drawer Front Drawer Bottom Top Banel Left Side Panel Right Side Panel Bottom Panel Right Drawer Side...

  • Page 4: Hardware List

    Hardware List Part Size Name Quantity 8x30mm Wooden dowel 10x20mm Wooden dowel 4x25mm Screw 3,5x30mm Screw 4x40mm Screw 10x10mm Nail 7x60mm Bolt Hex key 8x40mm Wooden dowel The hardware quantities listed above are required for proper assembly. Extra hardware pieces may be included.
  • Page 5 Step 1 Let's start! Insert Wooden dowel (B) into Drawer Runner (27). Wood Dowels Dica Dowels are essential in furniture assembly to create strong, precise connections. They ensure structural integrity, prevent shifting, and simplify alignment, resulting in sturdier, longer-lasting furniture. Follow these steps: 1: Select the appropriate size 2: Insert into drilled hole and press...
  • Page 6 Step 2 Also insert Wooden dowel (A) into Right Rail Foot (5), Left Rail Foot(6), Left Side Panel (22), Right Side Panel (23), Right Drawer Side (25) and Left Drawer Side (26). Dica To keep your product looking its best andscratch-free, try assembling it on a soft surface like carpet or a blanket.
  • Page 7 Step 3 Use Screw (E) and a Phillips head screwdriver to attach Left and Right Sides (22, 23) to Bottom Panel (24)
  • Page 8 Step 4 Attach Right Rail Foot (5) to Foot (8) twice and Left Rail Foot (6) to Foot (8) twice. Use Screw (D) and Phillips head screwdriver.
  • Page 9 Step 5 Attach assembled feet to Bottom Panel (24). Tighten Bolt (G) using Hex Key (H) and Screw (E) using Phillips head screwdriver.
  • Page 10 Step 6 Secure Top Panel (21) to Left Side Panel (22) and Right Side Panel (23) using Screw (D) and Phillips head screwdriver.
  • Page 11 Step 7 Join Back Panel (7) to Top Panel (21), Left Side Panel (22), Right Side Panel (23) and Bottom Panel (24) using Nails (F) and a hammer.
  • Page 12 Step 8 Attach Drawer Runner (27) to Left and Right Side Panel (22 and 23) using Screw (C) and Phillips head screwdriver. Note: The extra holes in the Drawer Runner (27) should be facing up.
  • Page 13 Step 9 Insert Wooden dowels (A) into the front hole in the Drawer Runner (27).
  • Page 14 Step 10 Now, let’s assemble the drawer. Attach Right Drawer Side (25) and Left Drawer Side (26) to Upper Drawer Front (29). Step 11 Then slide Drawer Bottom (13) on the grooves on the sides, fitting in Drawer Front (29). Secure Drawer Back (28) to Left and Right Drawer sides (25 and 26) with Screw (D) and Phillips head screwdriver.
  • Page 15 Step 12 Do the same as Step 10 to assemble the bottom drawer using Lower drawer front (30) Step 13 Repeat Step 11.
  • Page 16 Step 14 Insert Wooden dowels (I) on the inside of all drawers, with the drawer inside the unit after having passed the wooden dowel that is in the drawer runner. The dowel is not flush with the panel, it is a little inside the drawer to help you to remove the lock dowel to remove the drawer.
  • Page 17 You did it! Enjoy your new Nightstand! 18kg 40lbs 7lbs Congratulations on your new piece of furniture! We would love to hear about it and see it. Please leave us a review or post a picture with #mywalkeredisonhome...
  • Page 18 ce t Call us at We are available to help Monday -Thursday 8am-5pm, 8am-3pm For cleaning, never use abrasives, use a soft cloth and water with neutral soap to clean the furniture.
  • Page 19 Sólo para uso residencial Visite nuestro sitio web para consultar las últimas instrucciones, consejos de montaje, notificar daños o solicitar piezas. www.walkeredison.com Copyright 2024 by Walker Edison Furniture Co., LLC. All rights reserved. Revised 12/2024-V3 ©...
  • Page 20 électriques, règle-les sur le mode le plus lent. Fais attention à toi ! Les outils électriques peuvent provoquer des fissures ou endommager les meubles, mais aussi les autres composants s’ils sont mal utilisés. Les dommages causés par un outil électrique ne sont pas couverts par la garantie Walker Edison. Utilice las herramientas eléctricas con cuidado.
  • Page 21 Liste de pièces / Lista de piezas Nombre de pièces Description Quantité Nombre de pièces Description Quantité Número de pieza Descripción Número de pieza Descripción Cantidad Cantidad Traverse Pied Droit Côté Gauche du Tiroir Travesanõ del Pie Derecho Lado Izquierdo del cajón Traverse Pied Gauche Glissières en Bois Travesaño del Pie Izquierdo...
  • Page 22 Liste de composants / Lista de hardware Parte Tamanho Partie Taille Quantité Parte Tamaño Nombre Cantidad Cheville en bois 8x30mm Espiga de madera Cheville en bois 10x20mm Espiga de madera 4x25mm Tornillo 3,5x30mm Tornillo 4x40mm Tornillo Clou 10x10mm Clavo 7x60mm Tornillo Clé...
  • Page 23 Étape / Paso (FR) Commençons! Insère Cheville (B) dans Glissières en Bois (27). (ESP) ¡Manos a la obra! Inserta las Espigas (B) em las Correderas de Madera (27). Cheville en bois Espiga de madera Dica Las espigas son esenciales en el montaje de muebles Les chevilles sont essentielles lors de l'assemblage de meubles pour créer des connexions solides et précises.
  • Page 24 Étape / Paso (FR) Aussi insère Cheville (A) dans Traverse pied droit (5), Traverse pied gauche (6), Panneau Gauche (22), Panneau Droit (23), Côté Droit du Tiroir (25) et Côté Gauche du Tiroir (26). (ESP) También inserta las Espigas (A) en el Travesanõ del pie derecho (5), Travesaño del pie Izquierdo (6), Panel izquierdo (22), Panel derecho (23), Lado derecho del cajón (25) y Lado Izquierdo del cajón (26).
  • Page 25 Étape / Paso (FR) Utilisant Vis (E) et la clé phillips attacher Panneu Droit et Gauche (22, 23) à Panneau inférieur (24) (ESP) Usando el Tornillo (E) y un destornillador phillips fija los Paneles Derecho y Izquierdo (22,23) al Panel inferior (24). Étape / Paso (FR) Utilisant Vis (D) et la clé...
  • Page 26 Étape / Paso (FR) Fixons pieds assemblés à Panneau inférieur (24). Utiliser Vis (G) et la clé Allen (H). Aussi Utiliser Vis (E) et la clé phillps. (ESP) Fije los pies ensamblados al Panel inferior (24). Usa Tornillo (G) y la llave Allen (H). También el Tornillo (E) y un destornillador phillips.
  • Page 27 Étape / Paso (FR) Monte le Panneau arrière (7) à Panneau Supérieur (21), Panneau Gauche (22) et Panneau Droit (23) et Panneau inférieur (24) utilisant Clou (F) et le marteau. (ESP) Ensemble el Panel trasero (7) al Panel superior (21), Panel izquierdo (22) y Panel derecho (23) y Panel inferior (24) usando Clavos (F) y un martillo.
  • Page 28 Étape / Paso (FR) Insérez la Cheville (A) dans le trou avant de la Glissières en Bois (27). (ESP) Inserta la Espiga (A) en el agujero delantero de la Corredera de Madera (27) Étape / Paso (FR) Maintenant, assemblons les tiroirs. Monte le Côté Droit du Tiroir (25) et Côté Gauche du Tiroir (26) à Façade du tiroir supérieur (29).
  • Page 29 Étape / Paso (FR) Faites glisser le Fond du tiroir (13) dans les rainures des Droit et Gauche du Tiroir (25,26), s'insère dans la rainure de la Façade du tiroir (29). Monte le Arrière du Tiroir (28) à Côté Droit et Gauche du tiroir (25,26) utilisant Vis (D) et la clé...
  • Page 30 Étape / Paso (FR) Répéter la Étape 11 (ES) Repite el Paso 11. Étape / Paso (FR) Insérer la Cheville (I) à l'intérieur de tous les tiroirs, le tiroir étant à l'intérieur du meuble après avoir passé la cheville en bois qui se trouve dans la glissière du tiroir. La cheville n'est pas à fleur du panneau, elle se trouve un peu à...
  • Page 31 Tu as réussi ! Profite de ton nouveau Table de Chevet! ¡Lo ha conseguido! ¡Disfrute de su nueva Mesita de Noche! 18kg 40lbs 7lbs Bravo pour ton nouveau meuble ! Nous aimerions t'en entendre parler et le voir. S'il te plait, laisse-nous un commentaire ou publie une photo sur #mywalkeredisonhome ¡Enhorabuena por sus nuevos muebles! Nos encantaría oírlo y verlo.
  • Page 32 Assembler des meubles peut parfois être compliqué. Notre équipe de service client, située dans l'Utah, est là pour obtenir des informations sur les produits, aider pour l'assemblage d'un produit ou pour tout autre problème de support client. Appelle-nous Envoie-nous les e-mails à Visite notre site accueil au client à...
