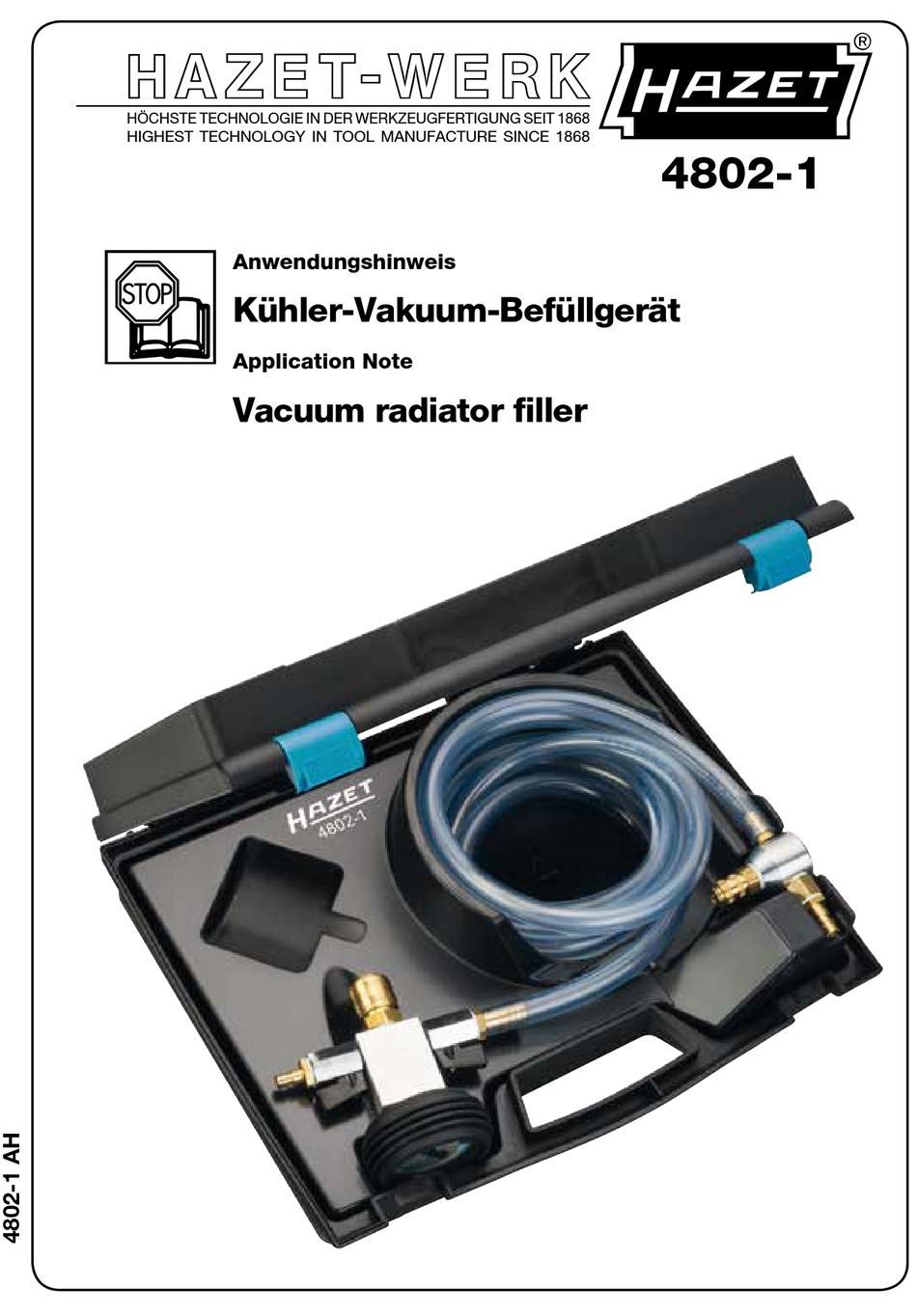

- Page 1 H A Z E T- W E R K HÖCHSTE TECHNOLOGIE IN DER WERKZEUGFERTIGUNG SEIT 1868 HIGHEST TECHNOLOGY IN TOOL MANUFACTURE SINCE 1868 4802-1 Anwendungshinweis Kühler-Vakuum-Befüllgerät Application Note Vacuum radiator filler...
- Page 2 Ursprungsprache deutsch – original language: German HAZET-WERK Hermann Zerver GmbH & Co. KG • } 10 04 61 • 42804 Remscheid • GERMANY ; Güldenwerther Bahnhofstr. 25 - 29 • 42857 Remscheid • [ +49 (0) 21 91 / 7 92-0...
-
Page 3: Zu Ihrer Information
Entfernen des Deckels Dampf oder Werkzeuges gemäß der heißes Wasser austreten. Betriebsanleitung zu unterweisen. HINWEIS! 3. Bestimmungsgemäße Verwendung Dieses Symbol kennzeichnet • Das Kühler-Vakuum-Befüllgerät 4802-1 ist aus- Hinweise, die Ihnen die Handhabung schließlich zur Befüllung von Kühlsystemen erleichtern. ausgelegt! WARNUNG! Dieses Symbol kennzeichnet wich- tige Beschreibungen, gefährliche... - Page 4 Aufbau und Funktion 1. Technische Daten / Geräteelemente Befüllschlauch Anschluss Venturidüse Venturidüse Abluftschlauch Kühleradapter Ausgleichsbehälter Vacuummanometer -1 bis 0 bar Druckluftanschluss A und B Absperrventile Vorsicht bei heißem Kühlsystem es besteht Verbrennungsgefahr!
-
Page 5: Vor Inbetriebnahme
Befüllgerätes vorzunehmen. lokalen staatlichen Landes- oder • Venturidüse an das HAZET Vakuumbefüllgerät Bundes bestimmungen erfolgen. 4802-1 ankuppeln, Absperrventile A und B schliessen. Venturidüse mit Druckluft • Mit HAZET Vakuumbefüllgerät 4802-1 wird versorgen. das Kühlsystem nach erfolgter Reparatur •... - Page 6 Den Verschluss des Kühlsystems abnehmen und einen passenden Einzel-, bzw. Universal- Adapter aus dem HAZET-Kühlsystem-Programm, oder einen geeigneten Gummi-Konus aus dem HAZET-Set 4801-2/3 aufsetzen. • HAZET Vakuumbefüllgerät 4802-1 an Adapter 5 des Ausgleichsbehälters ankuppeln. Stellen Sie sicher, dass Absperrventil A und B geschlossen sind.
- Page 7 Aufbau und Funktion 2. Evakuierung des Kühlkreislaufes Das Vakuum im Kühlsystem führt zur Verformung der zugehörigen Schläuche. Vakuum erzeugen, Absperrventil B ist weiter- hin geöffnet, bis das Endvakuum erreicht ist. Bei einem Vakuum von -0,85 bis - 0,95 bar ist das Endvakuum erreicht, grüner Bereich in der Anzeige des Vakuummanometers.
-
Page 8: Pflege Und Instandhaltung
Aufbau und Funktion Befüllmenge kontrollieren bzw. Ausgleichs- behälter bis zur max.- Markierung befüllen. Ist nach der Befüllung noch ein Restvakuum im Kühlsystem, so kann dieses durch Öffnen des Absperrventils B abgelassen werden. Originalzustand des Fahrzeugs wiederherstellen. ACHTUNG: Fahrzeug starten, um ggf. Sekundär- Kühlkreislauf mit zu entlüften. -
Page 9: For Your Information
NOTE! 3. Intended use This symbol marks advice which is helpful when using the tool. • The vacuum radiator filler 4802-1 is designed WARNING! exclusively for the filling of cooling systems! This symbol indicates important specifications, dangerous conditions, safety risks and safety advice. - Page 10 Design and function 1. Technical data / Tool components Filling hose Venturi nozzle connection Venturi nozzle Exhaust hose Radiator adapter Expansion tank Vacuum pressure gauge -1 to 0 bar Compressed-air connection A and B Shut-off valves Caution! When cooling system is hot there is a risk of burns!
- Page 11 Corroded parts and dirt must not loosen under any circumstances get into the HAZET vacuum radiator filler 4802-1 or the cooling system that is to be filled. • The best filling results are achieved if the coolant supply tank and the expansion tank are at the same height in the vehicle.
-
Page 12: Design And Function
1 to adaptor 5 of the expansion tank. Make sure that shut-off valves A and B are closed. Connect Venturi nozzle 3 to the HAZET vacuum radiator filler 4802-1. Connect compressed air connection to the compressed air supply of the workshop. -
Page 13: Leakage Test
Design and function 2. Air extraction from the cooling circuit The vacuum in the cooling system causes deformation of the related hoses. Generate vacuum, shut-off valve B remains open, until the end vacuum is achieved. The end vacuum is reached at a vacuum of -0.85 to -0.95 bar, in the green range of the vacuum pressure gauge display. -
Page 14: Maintenance And Cleaning
Design and function Check the filling capacity and fill the expansion tank to the max. marking. If a residual vacuum remains in the cooling system after filling, then this can be released by opening shut-off valve B. Return the vehicle to its original state. ATTENTION! Start the vehicle in order to ventilate the secondary cooling circuit if nec-... -
Page 15: Notizen / Notes
Notizen / Notes... - Page 16 HAZET-WERK Hermann Zerver GmbH & Co. KG • } 10 04 61 • 42804 Remscheid • GERMANY ; Güldenwerther Bahnhofstr. 25 - 29 • 42857 Remscheid • [ +49 (0) 21 91 / 7 92-0 \ +49 (0) 21 91 / 7 92-375 (Deutschland) -400 (International) • ^ hazet.de • ] info@hazet.de...
