COMPOSITIONS DU GAZ ET CONNECTION
Thermocoupl

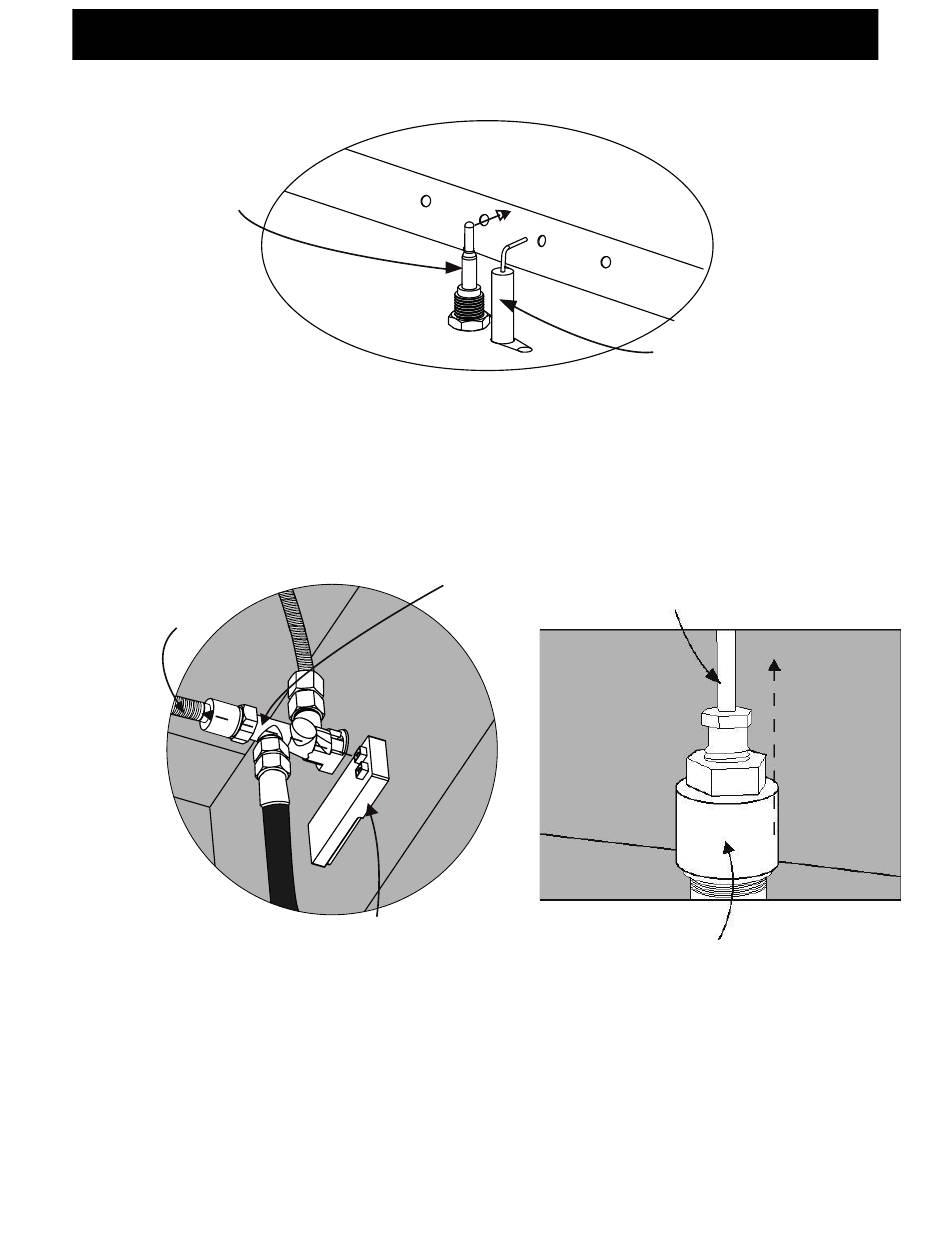

3. Assurez-vous que le dispositif d'allumage et le thermocouple sont correctement
positionnés.
- La broche allumeur doit être dirigée directement vers le thermocouple.
- Le thermocouple doit être placé à une distance de 5 mm du tube de brûleur.
Thermocouple
Fil
4. Assurez-vous que le fil de thermocouple est correctement positionné. Le fil du
thermocouple doit être aligné avec la vanne.
5mm
Soupape
Allumeur Box
17/20
Dispositif d'allumage
Fil Thermocouple
Soupape
Le fil doit être
aligné à La
soupape
