Summary of Contents for Iron King SR-70

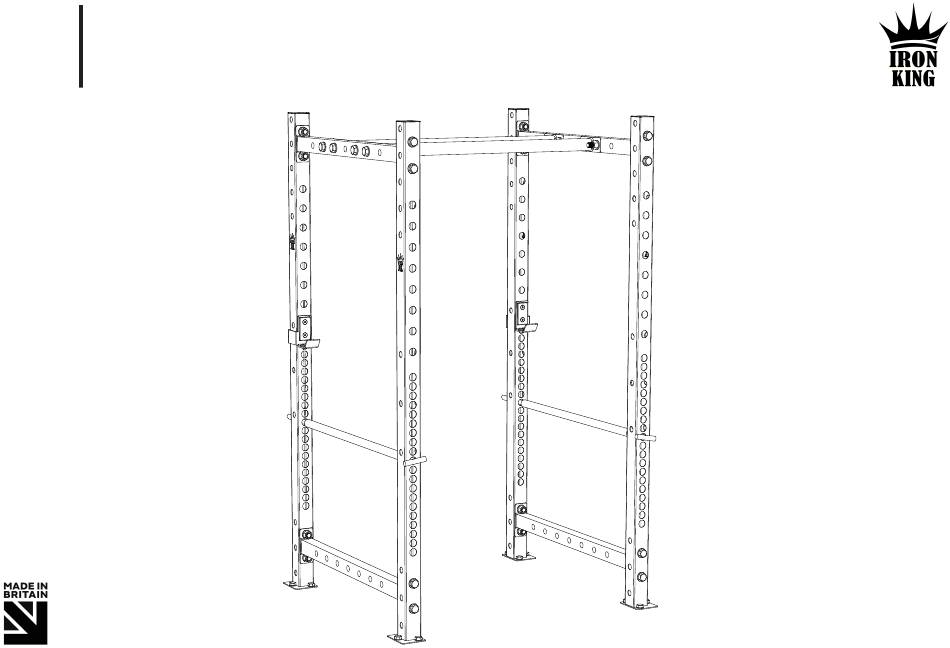

  • Page 1 CLASSIC SQUAT RACK # t ra i n i n c o l o u r...
  • Page 2: Product Specification

    SR-70 PRODUCT SPECIFICATION WARNING MAX TRAINING WEIGHT TO AVOID POSSIBLE HARM, READ AND FOLLOW 450KG THIS ADVICE AND THE FOLLOWING INSTRUCTIONS. MISUSE OF THE EQUIPMENT OR INCORRECT PRODUCT WEIGHT 100KG ASSEMBLY MAY RESULT IN SERIOUS OR FATAL INJURY. ENSURE THAT ALL PARTS ARE UNDAMAGED...
  • Page 3: Parts List

    SR-70 PARTS LIST TOOLING M8 FLOOR FIXINGS 19MM SPANNER STEP LADDER DRILL DRIVER SPIRIT LEVEL x4 UPRIGHTS [1] x4 HORIZONTAL BRACES [2] x2 PULL UP BAR [3] x2 ‘ J ‘ HOOKS [4] x2 BAND PEGS [5] x2 SAFETY PINS [6]...
  • Page 4 STEP 1 ASSEMBLY FIX THE x4 UPRIGHTS [1] TO THE x2 HORIZONTAL BRACES [2], ENSURING IRON KING LOGO ADJACENT HORIZONTALS. LIE TWO OF THE UPRIGHTS DOWN, PARALLEL TO EACH OTHER AND PLACE THE HORIZONTALS IN BETWEEN THEM, LINED WITH BOTTOM MOST HOLES UPRIGHTS.
  • Page 5 STEP 2 ASSEMBLY ATTACH x2 PULL UP BARS [3] TO THE HOLES ON ONE OF THE TOP UPRIGHT BRACES. ENSURE THAT IRON KING LOGO FACING OUTWARDS. USE x4 BOLTS [8], x4 NUTS [9] AND x8 WASHERS [10]. REQUIRED x8 [10] x4 [8] x4 [9] x2 [3]...
  • Page 6 STEP 3 ASSEMBLY OFFER BOTH HALVES OF THE RACK UP EACH OTHER, LINING HOLES ON THE HORIZONAL BRACE UP TO THE CORRESPONDING HOLES ON THE PULL UP BAR. BOLTS [8], NUTS WASHERS [10] FASTEN. REQUIRED x8 [10] x4 [8] x4 [9]...
  • Page 7 DO THIS IN A MANNER WHICH IS APPROPRIATE SPECIFIC FLOOR BEING USED. ENSURE THAT FIRST PLUM WITH FLOOR USING SPIRIT LEVEL. DISCLAIMER OWNER’S DISCRETION IS REQUIRED FOR THIS STEP AND IRON KING ARE NOT RESPONSIBLE FOR ANY DAMAGE INJURY CAUSED.
  • Page 8 STEP 5 ASSEMBLY ATTACH THE x2 SAFETY PIN AND PIPES [6/7]. HOLD THE x2 PIN PIPES BETWEEN THE HOLES ON THE UPRIGHTS (AT PREFERRED HEIGHT) AND THEN PASS THE PIN THROUGH ALL CORRESPONDING HOLES PIPE UNTIL IT IS ALL THE WAY THROUGH. THIS HEIGHT ADJUSTED...
  • Page 9 STEP 6 ASSEMBLY ATTACH THE x2 J HOOKS [4] TO THE UPRIGHTS. HOLD THE J HOOK UPRIGHT SO THAT IT LOOKS LIKE A ‘ J ’. TURN THE J HOOKS 90° TO THE SIDE AND PLACE THE PIN INTO A HOLE ON THE FRONT OF THE RACK. 90°...
  • Page 10 STEP 7 ASSEMBLY x2 BAND PEGS [5] CAN BE PLACED IN BOTH SIDES BOTTOM HORIZONTALS. PLACE THEM THROUGH ANY OF THE FOUR HOLES FROM THE INSIDE OF THE RACK, SO THAT THE LONGEST END OF THE PEGS ARE PROTRUDING OUTWARDS. ENSURE THAT BOTH...
  • Page 11 FOLLOW Iron King @iron_king_gym equipment #trainincolour REVIEW www.ironking.uk. c om CONTACT sales@ironking.uk. c om 0121 326 9902...
