Summary of Contents for Svan SCPD600AN

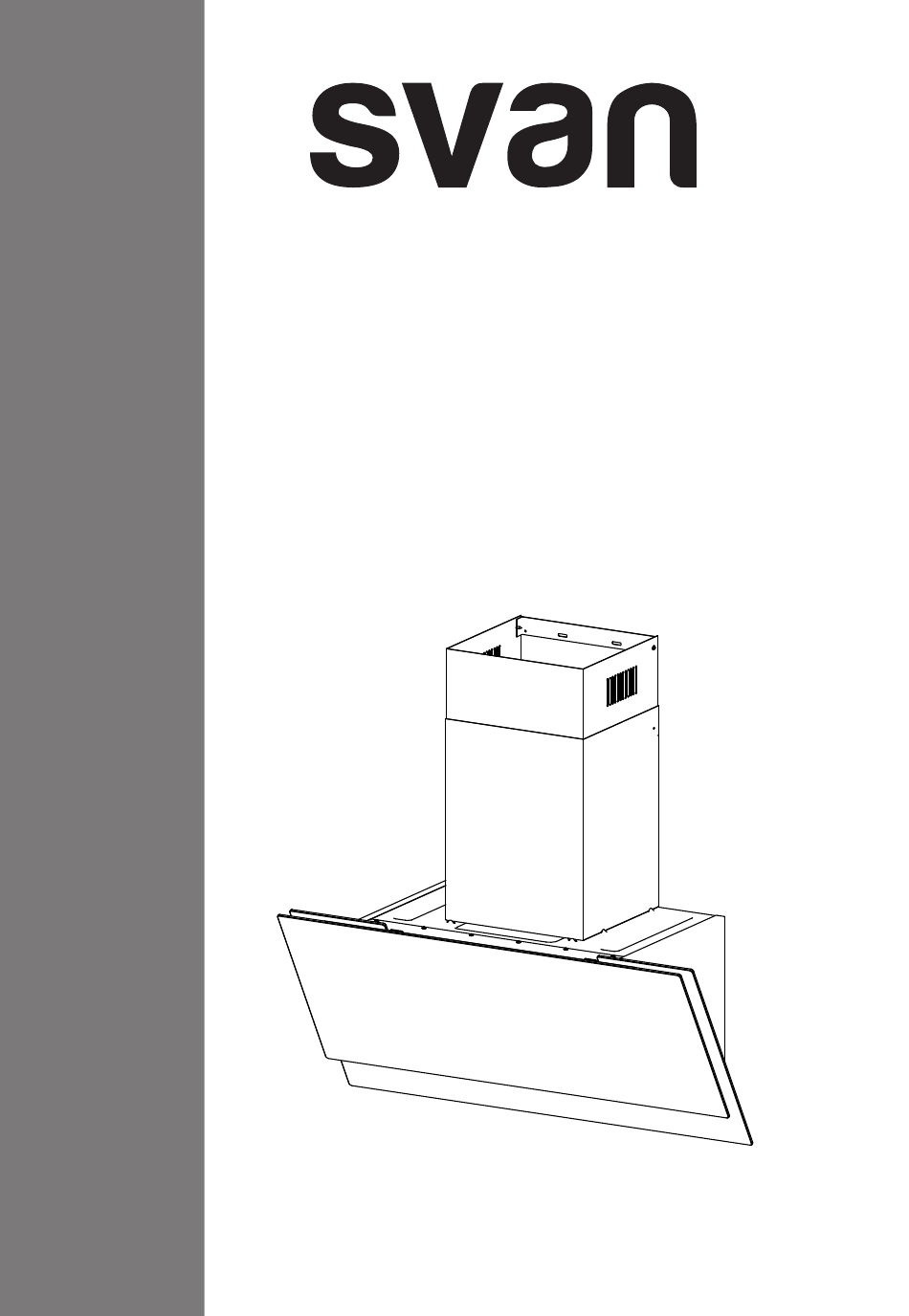

- Page 1 USER MANUAL COOKER HOOD SCPD600AN SCPD600AB SCPD900AN SCPD900AB Read this manual carefully and keep it for future reference.
-
Page 2: Recommendations And Suggestions
RECOMMENDATIONS AND SUGGESTIONS The instructions for Use apply to several versions of this appliance. Accordingly, you may find descriptions of individual features that do not apply to your specific appliance. INSTALLATION The manufacturer will not be held liable for any damages resulting from incorrect or improper installation. - Page 3 COMPONENTS Ref. Qty. Product Components Hood Body, complete with: Controls, Light, Blower, Filter. Lower Decorative Chimney ( optional ) Upper Decorative Chimney ( optional ) Flange ( optional ) Exhaust Pipe The Activated Charcoal filter ( optional ) Qty . Ref.
- Page 4 DIMENSIONS 600/897 Min. Min. 530mm 530mm EN-4...
-
Page 5: Installation
INSTALLATION WALL DRILLING AND BRACKET FIXING (OPTIONAL) Optional As a first step, proceed with the following drawings: A vertical line up to the ceiling or up to the upper limit, at the center of the area in which the hood is to be fitted. - Page 6 Mark a point (3) on the horizontal line C, 130 (250 optional) mm to the right of the vertical reference line. Repeat this operation on the other side, checking that the two marks are on the same horizontal line.
-
Page 7: Chimney Assembly
CHIMNEY ASSEMBLY The chimney can only be installed with exhausting hood. Lower Decorative Chimney Fix a Chimney fixing bracket 21 onto the Lower Decorative Chimney with 2 screws 12 (4.2 x 9.5) supplied with the hood. Slightly widen the two sides of the flue and hook them onto the hood body, making sure that ... -
Page 8: Control Panel
CONTROL PANEL Button Function Remarks Turns the Motor ON. When is off. Enable shutdown the Motor with a 3 minutes When is on. delay meanwhile flashes. Turns the Motor OFF. When is flashing. Turns the Motor on at speed Low. Buttons are on. -
Page 9: Grease Filters
MAINTENANC GREASE FILTERS CLEANING METAL SELF-SUPPORTING GREASE FILTERS The filters must be cleaned every 2 months of operation, or more frequently for particularly heavy usage, and can be washed in a dishwasher. Pull the comfort panels to open them. ... -
Page 10: Disposal Of Old Electrical Appliances
LIGHTING LIGHT REPLACEMENT 1.5W LED light. Switch off the extractor hood and isolate the extractor hood by pulling out the mains plug or switching off the fuse. Remove the grease filter. Remove the light by levering its fitting from the hood body(this may require ... -
Page 11: Troubleshooting
TROUBLE SHOOTING Fault Cause Solution The blades are blocked. The capacitor is damaged. Replace capacitor. Light on, but The motor is damaged. Replace motor. motor does not The internal wiring of motor is cut off/ work Replace motor. disconnected. An unpleasant smell may be produced. - Page 13 MANUAL DE USUARIO CAMPANA EXTRACTORA SCPD600AN SCPD600AB SCPD900AN SCPD900AB Lea atentamente este manual y guárdelo para futuras consultas.
-
Page 14: Recomendaciones Y Sugerencias
RECOMENDACIONES Y SUGERENCIAS Las instrucciones de uso se aplican a varias versiones de este dispositivo. En consecuencia, puede encontrar descripciones de características individuales que no se aplican a su dispositivo. INSTALACIÓN El fabricante no se hace responsable de los daños resultantes de una instalación incorrecta ... - Page 15 COMPONENTES Ref. Unid. Componentes del producto Cuerpo de l campana, completo con: controles, luz, soplador, filtro. Chimenea decorativa inferior (opcional) Chimenea decorativa superior (opcional) Brida (opcional) Tubo de escape El filtro de carbón activado (opcional) Ref. Unid. Componentes de instalación Tornillos 5 x 50 Ramplug Tornillos 4.2 x 9.5...
- Page 16 DIMENSIONES 600/897 Min. Min. 530mm 530mm ES-4...
-
Page 17: Instalación
INSTALACIÓN PERFORACIÓN DE PARED Y FIJACIÓN DE SOPORTE (Opcional) Opcional Como primer paso, proceda con los siguientes dibujos: Una línea vertical hasta el techo o hasta el límite superior, en el centro del área en la que se colocará la campana. ... - Page 18 Marque un punto (3) en la línea horizontal C, 130 (250 opcional) mm a la derecha de la vertical linea de referencia. Repita esta operación en el otro lado, verificando que las dos marcas estén en la misma línea horizontal.
- Page 19 ENSAMBLE DE CHIMENEA La chimenea solo se puede instalar con campana extractora. Chimenea decorativa inferior Coloque un soporte de fijación de chimenea 21 en la chimenea decorativa inferior con 2 tornillos 12 (4.2 x 9.5) suministrados con la campana. Ensanche ligeramente los dos lados de la chimenea y engánchelos al cuerpo de la ...
-
Page 20: Panel De Control
PANEL DE CONTROL Enciende el motor. Cuando está apagado. Permitir el apagado del motor con unos 3 mns. Cuando está encendido. de demora mientras parpadea. Apaga el Motor. Cuando está parpadeando. Encender el Motor a Baja velocidad. Botones para encender. Encender el Motor a Media velocidad. -
Page 21: Mantenimiento
MANTENIMIENTO FILTROS DE GRASA LIMPIEZA Luego de la instalación, los filtros se deben limpiar cada 2 meses Presione los paneles de confort para abrirlos. Retire los filtros uno por uno empujándolos hacia la parte posterior de la unidad de la campana y presione simultáneamente hacia abajo. Se debe evitar cualquier tipo de flexión de los filtros al lavarlos. - Page 22 ILUMINACIÓN REEMPLAZO DE LUZ Luz LED de 1.5W. Apague la campana extractora y aíslela sacando el enchufe de la red o apagando el fusible. Retire el filtro de grasa. Retire la luz haciendo presión en el cuerpo de la campana (esto puede requerir ...
-
Page 23: Solución De Problemas
SOLUCIÓN DE PROBLEMAS Falla Causa Solución Las aspas están trancadas Revise las aspas El capacitor está dañado Reemplace el capacitor. La luz enciende, El motor está dañado Reemplace el motor. pero el motor no El cableado interno del motor está enciende Reemplace el motor. - Page 24 SVAN TRADING S.L. C/Ciudad de Cartagena, 20. Paterna (46988). SPAIN. info@svanelectro.com 96060034 P/N:16173000A21119...
