Summary of Contents for Svan SCPT600A1IX

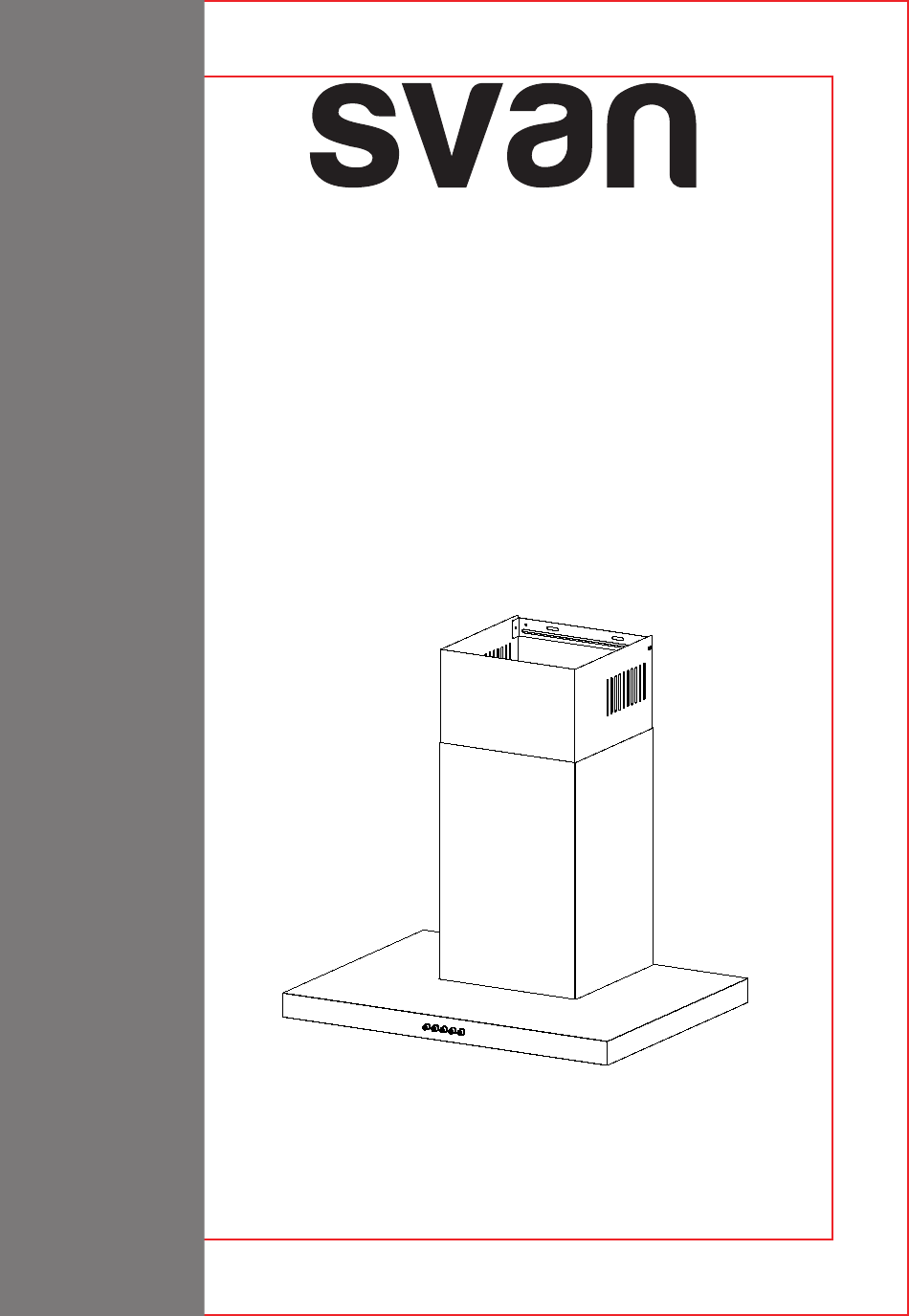

- Page 1 USER MANUAL COOKER HOOD SCPT600A1IX SCPT900A1IX Read this manual carefully and keep it for future reference.
-
Page 2: Recommendations And Suggestions
RECOMMENDATIONS AND SUGGESTIONS The instructions for Use apply to several versions of this appliance. Accordingly, you may find descriptions of individual features that do not apply to your specific appliance. INSTALLATION The manufacturer will not be held liable for any damages resulting from incorrect or improper installation. - Page 3 COMPONENTS Ref. Qty. Product Components Hood Body,complete with: Controls, Light, Blower,Filter. Lower Decorative Chimney Upper Decorative Chimney Flange ( optional ) Exhaust Pipe The Activated Charcoal filter ( optional ) Qty. Documentation Instruction Manual Ref. Qty. Optional Installation Components Screws 5 x 50 Wall Plugs Screws 4,2 x 9,5 Chimney fixing bracket...
- Page 4 ：mm Min. Min. 650mm 650mm EN-4...
-
Page 5: Installation
INSTALLATION WALL DRILLING AND BRACKET FIXING Vertical reference line As a first step, proceed with the following drawings: A vertical line up to the ceiling or up to the upper limit, at the center of the area in which the hood ... - Page 6 Lower decorative chimney Fix the exhaust pipe on the hood body, connect chimney and hood body with 2 screws 12. connect chimney fixing bracket and chimney with 2 screws 12. Hook the hood body Hook the hood body to the 2 screws 10 (5 x 50) at the horizontal line A. Level the hood body itself.
- Page 7 Speed adjustment. OFF MOTOR SWITCH: Press on this switch to stop the motor operation. SPEED SWITCH: Press on this switch, the motor runs at LOW speed. SPEED SWITCH: Press on this switch, the motor runs at MEDIUM speed. SPEED SWITCH: Press on this switch, the motor runs at HIGH speed.
-
Page 8: Maintenance
MAINTENANCE GREASE FILTERS CLEANING METAL SELF-SUPPORTING GREASE FILTERS The filters must be cleaned every 2 months of operation, or more frequently for particularly heavy usage, and can be washed in a dishwasher. Remove the filters one by one pushing them towards the back ... -
Page 9: Disposal Of Old Electrical Appliances
Dismantle LED linght module Remove the grease filter and carefully remove the 2 screws from the front plate (a cross headed screwdriver will be needed to remove the screws). Disconnect the terminal of LED light. Press LED light on the back of the front plate, take the LED light out. ... -
Page 10: Troubleshooting
TROUBLE SHOOTING Fault Cause Solution The blades are blocked. Check the blades. The capacitor is damaged. Replace capacitor. Light on, but The motor is damaged. Replace motor. motor does not The internal wiring of motor is cut off/ work Replace motor. disconnected. - Page 12 MANUAL DE USUARIO CAMPANA EXTRACTORA SCPT600A1IX SCPT900A1IX Lea atentamente este manual y guárdelo para futuras consultas.
-
Page 13: Recomendaciones Y Sugerencias
RECOMENDACIONES Y SUGERENCIAS Las instrucciones de uso son válidas para diferentes modelos de aparato. En consecuencia, es posible encontrar descripciones de las características individuales que no se aplican a su aparato concreto. INSTALACIÓN • El fabricante no se hace responsable de los daños resultantes de la instalación incorrecta o inapropiada. •... - Page 14 COMPONENTES Ref. Cant. Componentes del producto Cuerpo Campana dotado con: controles, luz, Ventilador, filtro. Inferior de la chimenea decorativa Superior de la chimenea decorativa Brida (opcional) Tubo de escape El filtro de carbón activo (opcional) Cant. Documentación Manual de instrucciones Ref.
- Page 15 DIMENSIONES ：mm Min. Min. 650mm 650mm ES-4...
-
Page 16: Instalación
INSTALACIÓN PERFORACIÓN DE PARED Y FIJACIÓN DE SOPORTE línea de referencia vertical Como primer paso, proceder con los siguientes dibujos: Una línea vertical hasta el techo o hasta el límite superior, en el centro del área en la • que se debe instalar la campana. •... - Page 17 Inferior de la chimenea decorativa • Fije el tubo de escape en el cuerpo de la campana, conecte la chimenea y el cuerpo de la campana con 2 tornillos 12. Conecte el soporte de fijación de la chimenea y la chimenea con 2 tornillos 12.
- Page 18 Ajuste de la velocidad. BOTON DE APAGADO : Presione este interruptor para detener el funcionamiento del motor. INTERRUPTOR DE VELOCIDAD: Presionando este interruptor, el motor funciona a baja velocidad. INTERRUPTOR DE VELOCIDAD: Presionando este interruptor, el motor funciona a media velocidad . INTERRUPTOR DE VELOCIDAD: Presionando este interruptor, el motor funciona a alta velocidad.
-
Page 19: Mantenimiento
MANTENIMIENTO Filtros de Grasa Limpieza de los soportes de metal del Filtro de grasa Los filtros deben limpiarse cada 2 meses de uso, o con más • frecuencia si su uso es muy intenso, y pueden ser lavados en un lavavajillas Tire de los paneles para abrirlos. - Page 20 • Retire el filtro de grasa y retire con cuidado los 2 tornillos de la placa frontal (se necesitará un destornillador de cabeza en cruz para quitar los tornillos). • Desconectar el terminal de la luz LED. Presione la luz LED en la parte posterior de la placa frontal, saque la luz LED. •...
-
Page 21: Solución De Problemas
SOLUCIÓN DE PROBLEMAS Causa Razón Solución Las aspas estan bloqueadas. El condensador está dañado. Reemplazar el condensador. La luz se El motor está dañado. Cambie el motor. enciende, pero El cableado interno del motor está el motor no Cambie el motor. cortado / desconectado. - Page 24 SVAN TRADING S.L. C/Ciudad de Cartagena, 20. Paterna (46988). SPAIN. info@svanelectro.com 96060034 P/N:16173000A11995...
