Quax MINI MEZZANINE 0101Q001 Manual page 5

4. Het in elkaar zetten van het bed
Stap 4.2 : Gebruik van de frontale bedsponde EB2, twee steunprofi elen EB4, twee maxifi x B, vier houten drevels E, vier
houten drevels F en acht houtschroeven G
Duw twee houten drevels (E) in de boringen op de uiteinden van de bedsponde (EB2). Plaats de steunprofi elen (EB4) op
de boringen onderaan de bedsponde. Duw acht houtschroeven (G) in de boringen van de steunprofi elen en draai vast
in de bedsponde. Duw vier houten drevels (F) in de boringen boven de bedprofi elen. Duw een maxifi x (B) in de boringen
op de buitenkant van de bedsponde.
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium T
MINI MEZZANINE 0101Q001
De frontale bedsponde is nu code AB-2.
T 0032 9 380 80 95

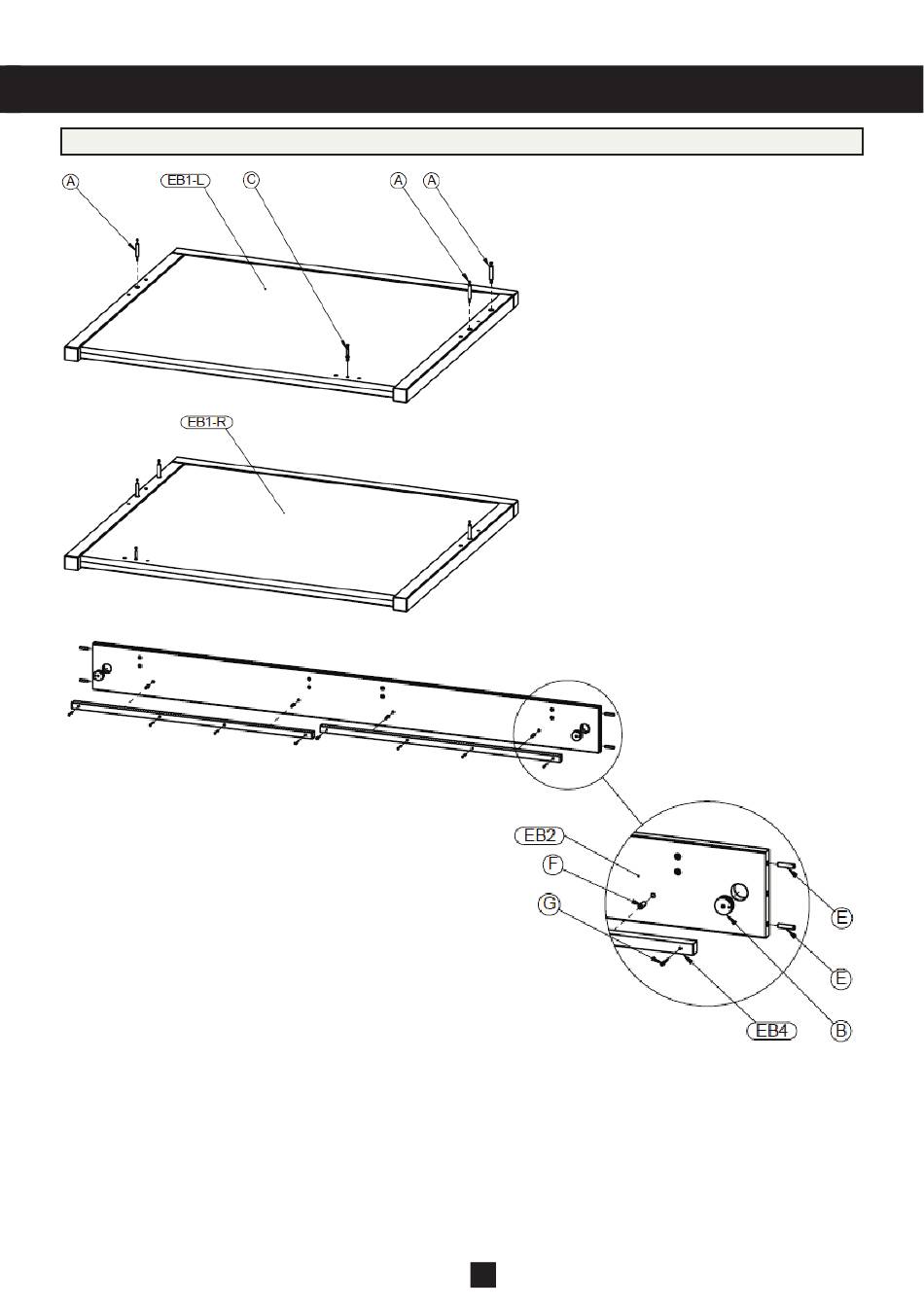

Stap 4.1 : Gebruik beide kopskanten EB1-L
en EB1-R, zes verbindingsbouten A en twee
verbindingsbouten C
Draai twee verbindingsbouten (A) vast in de
bovenste en derde boring bovenaan rechts de
kopskant (EB1-L). Draai één verbindingsbout
(A) vast in de middelste boring links de kops-
kant. Draai één verbindingsbout (C) vast in de
middelste boring onderaan de kopskant.
Draai twee verbindingsbouten (A) vast in de
bovenste en derde boring bovenaan links de
kopskant (EB1-R). Draai één verbindingsbout
(A) vast in de middelste boring rechts de kops-
kant. Draai één verbindingsbout (C) vast in de
middelste boring onderaan de kopskant.
De linkse kopskant is nu code AB-1L en de
rechtse AB-1R.
5
