Quax MINI MEZZANINE 0101Q001 Manual page 13

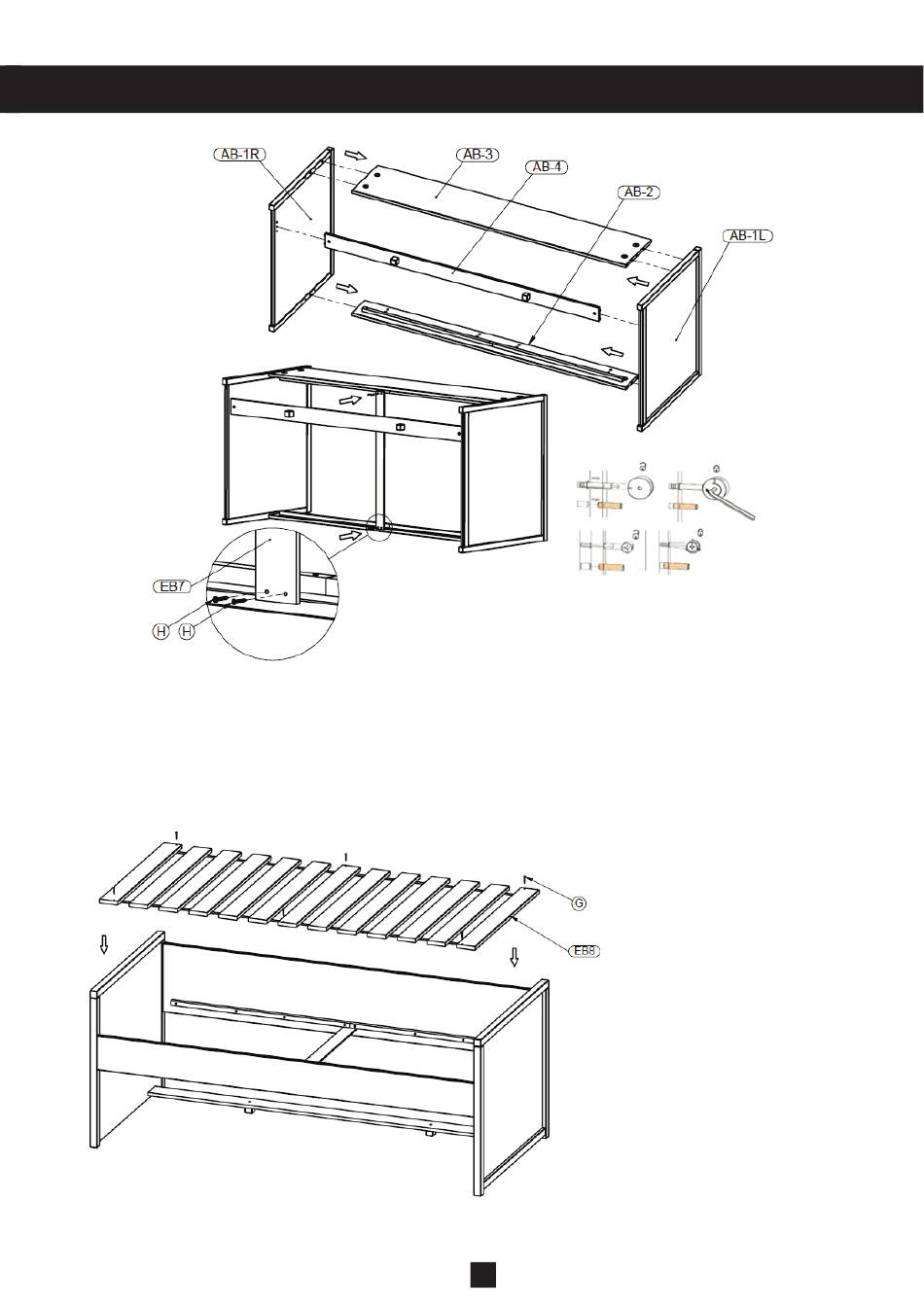

Etape 4.5 : Utilisez les pièces montées des étapes précédentes, la traverse EB7 et quatre vis à bois H
Poussez les longerons (AB2 et AB3) et la traverse (AB4) avec leurs chevilles en bois dans les perçages et à travers les
boulons de raccord de la tête de lit gauche (AB1-L). Serrez les maxifi x. Poussez la tête de lit droite (AB-2R) avec ses
boulons de raccords dans les trous et sur les chevilles en bois des longerons et de la traverse. Serrez les maxifi x. Placez
la traverse (EB7) au centre en bas des profi ls de support des longerons. Poussez deux vis à bois (H) dans les perçages
aux extérieurs de la traverse et vissez-les dans les profi ls de support.
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium T
MINI MEZZANINE 0101Q001
T 0032 9 380 80 95
Etape 4.6 : Utilisez le lit monté, le
sommier à lattes EB8 et six vis à
bois G
Placez le sommier (EB8) sur les
profi l de support des longerons.
Poussez les vis à bois (G) dans les
trous dans le sommier et vissez-les
dans les profi ls de support.
13
