Quax MINI MEZZANINE 0101Q001 Manual page 12

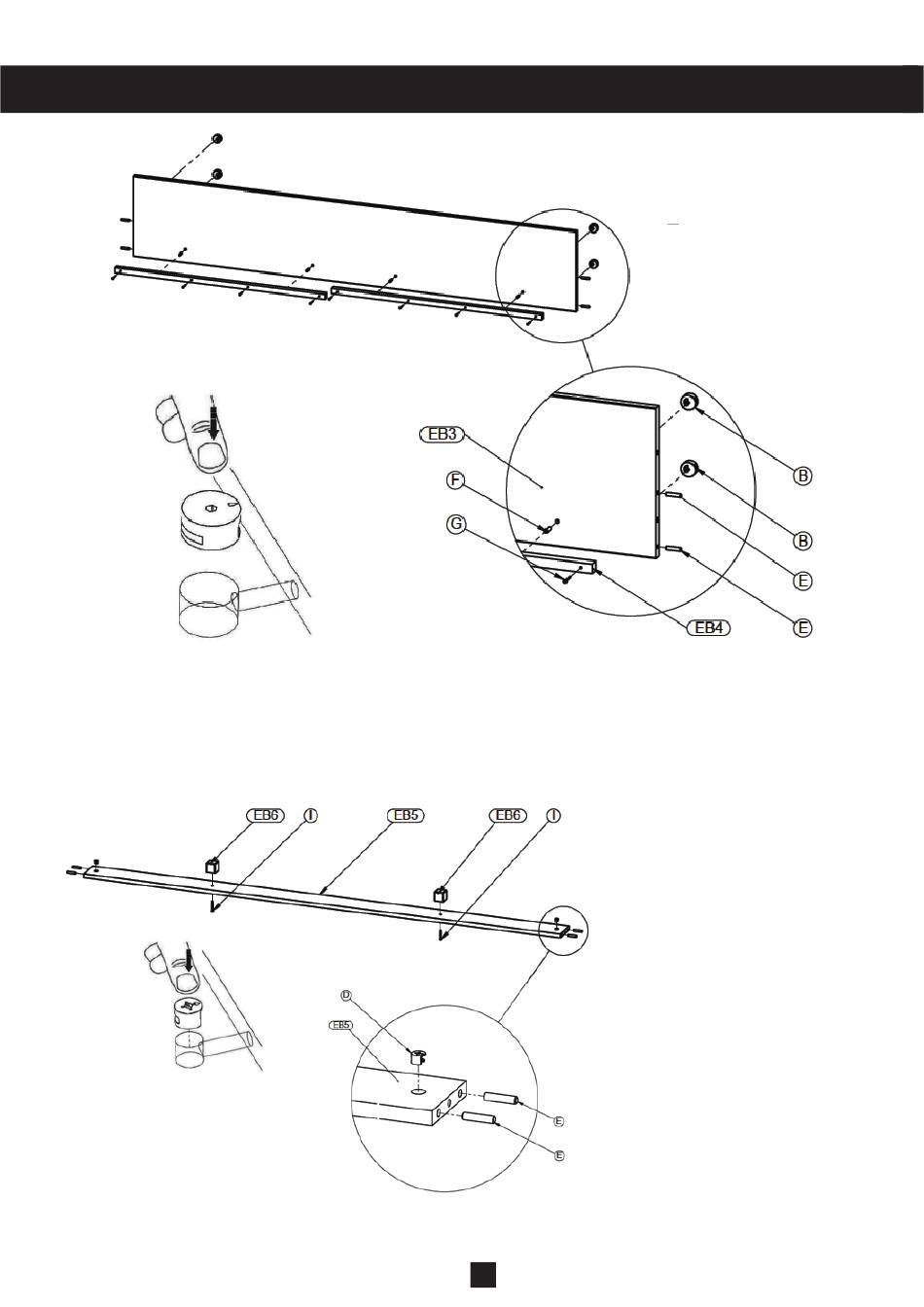

Etape 4.3 : Utilisation du longeron dorsal EB3, deux profi ls de support EB4, quatre maxifi x B, quatre chevilles en bois E,
quatre chevilles en bois F et huit vis à bois G
Poussez deux chevilles en bois (E) dans les perçages situés aux extrémités du longeron (EB3). Placez les profi l de
support (EB4) sur les trous situés en bas du longeron. Poussez huit vis à bois (G) dans les trous des profi lés de support
et serrez-les dans le longeron. Poussez quatre chevilles en bois (F) dans les perçages au-dessus des profi ls. Poussez
deux maxifi x (B) dans les trous situés à l'extérieur du longeron.
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium T
MINI MEZZANINE 0101Q001
T 0032 9 380 80 95
Le longeron dorsal porte maintenant le code AB-3.
Etape 4.4 : Utilisez la traverse EB5,
deux pieds de support EB6, deux
minifi x D, quatre chevilles en bois E
et deux vis à bois I
Poussez deux chevilles en bois (E)
dans les perçages aux extrémités de
la traverse (EB5). Placez les pieds
de support (EB6) sur les trous en
bas de la traverse. Poussez deux
vis à bois (I) dans les perçages des
pieds de support et serrez-les dans
la traverse. Poussez un minifi x (D)
dans les trous à l'extérieur de la tra-
verse.
La traverse porte maintenant le code
AB-4.
12
